实验6：开源控制器实践——RYU

一、实验目的

1. 能够独立部署RYU控制器；
2. 能够理解RYU控制器实现软件定义的集线器原理；
3. 能够理解RYU控制器实现软件定义的交换机原理。

二、实验环境

Ubuntu 20.04 Desktop amd64

三、实验要求

（一）基本要求

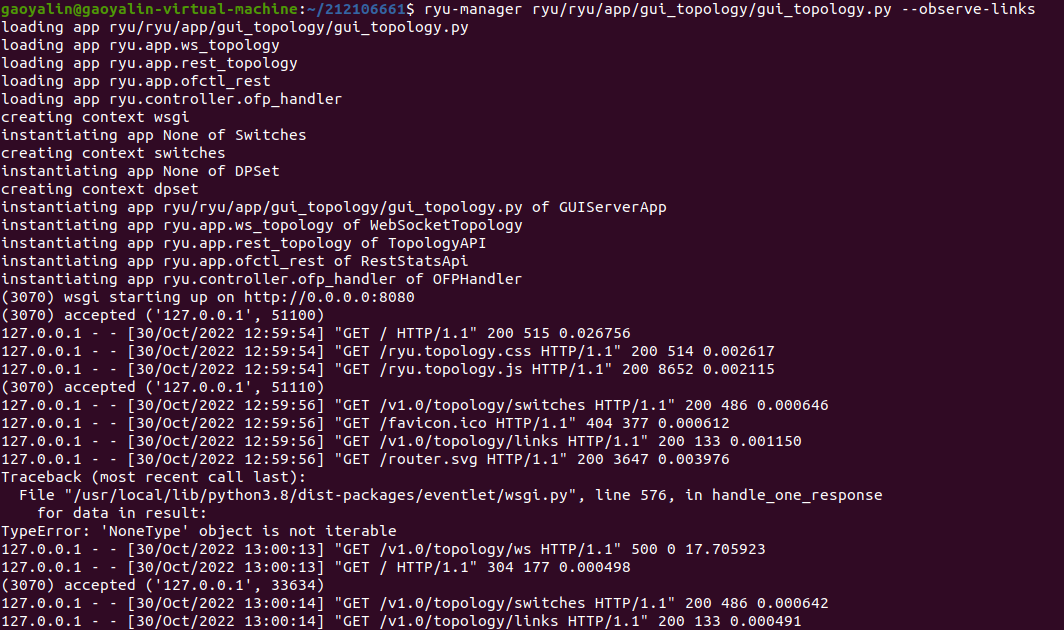

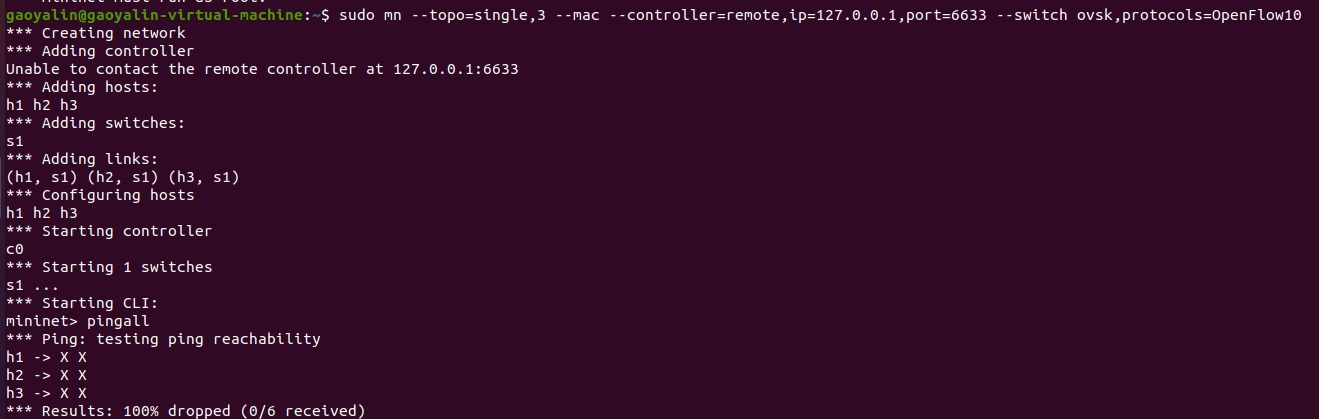

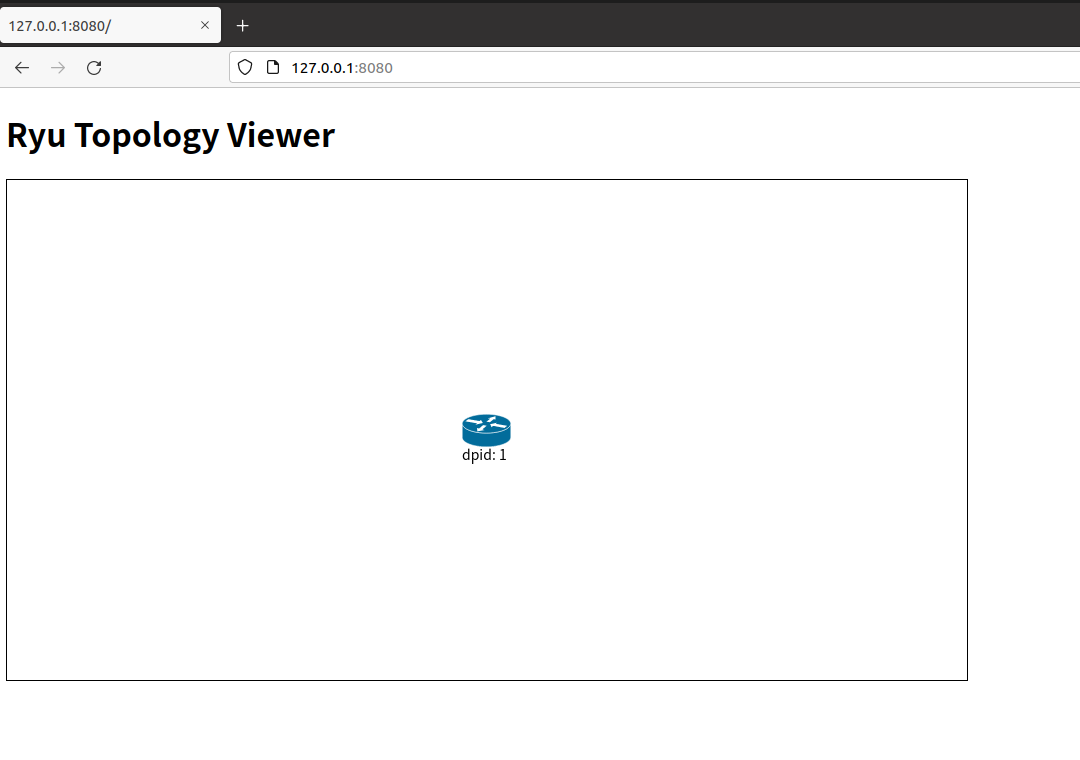

1. 搭建下图所示SDN拓扑，协议使用Open Flow 1.0，并连接Ryu控制器，通过Ryu的图形界面查看网络拓扑。

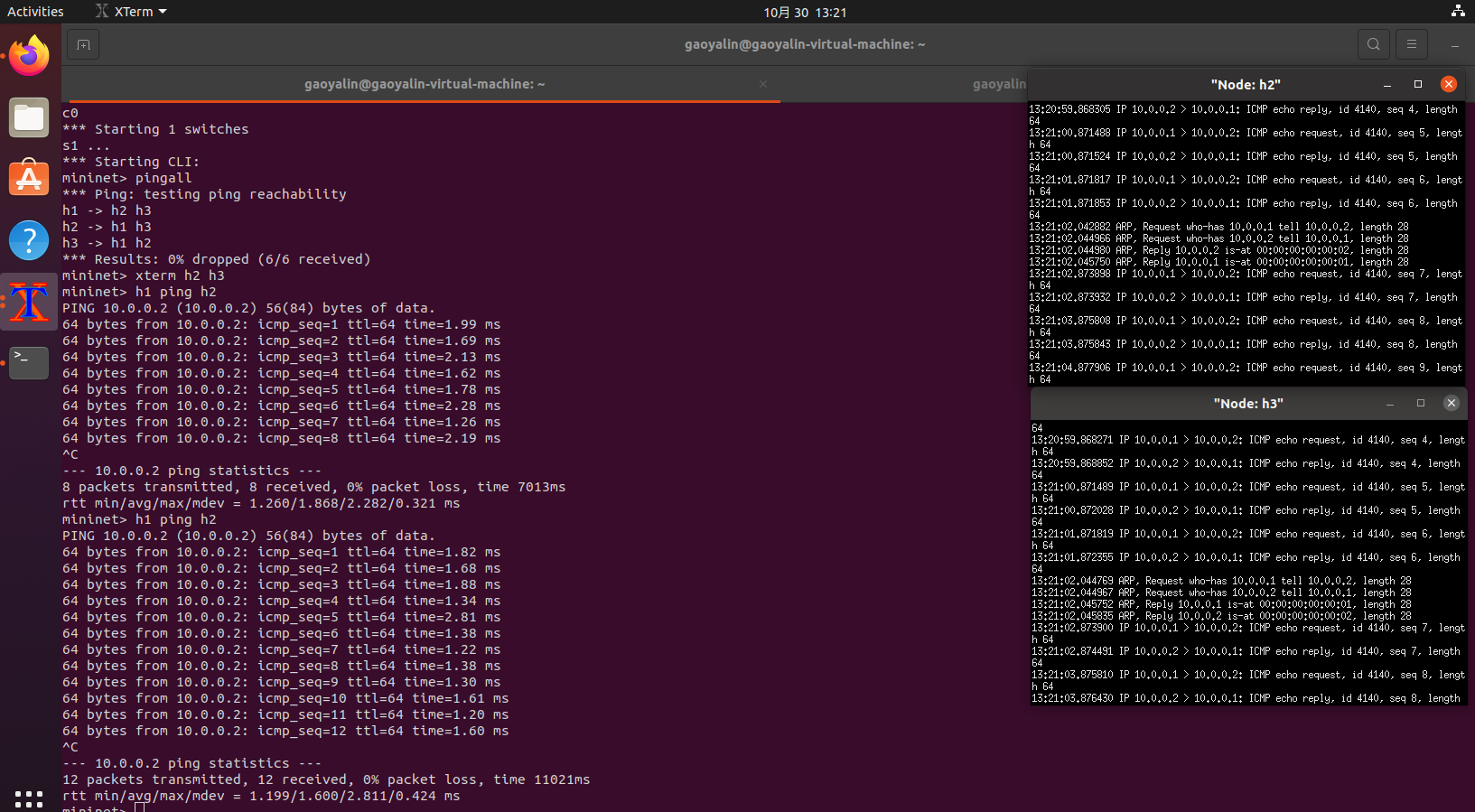

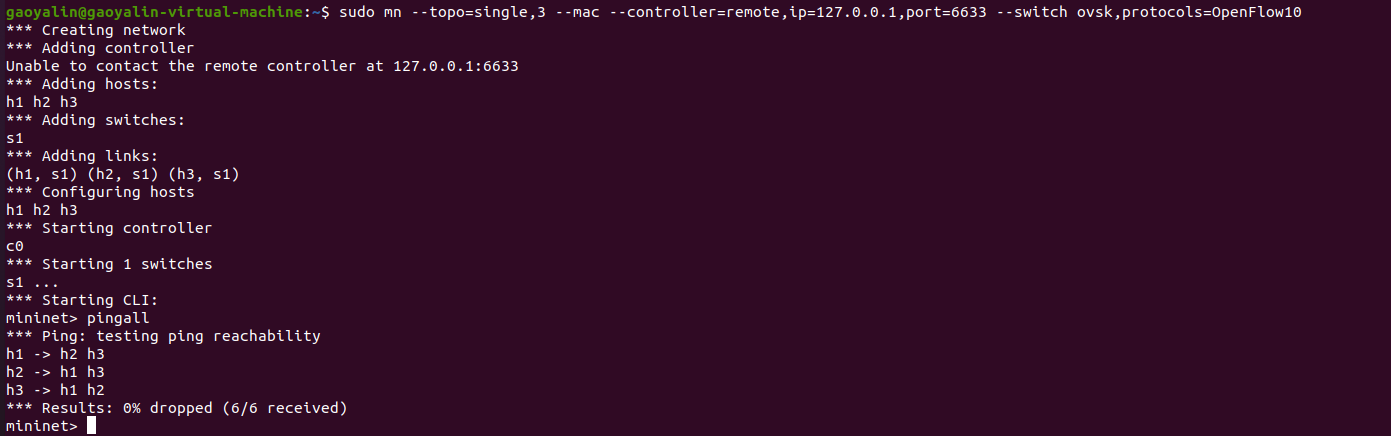

    2、阅读Ryu文档的The First Application一节，运行当中的L2Switch，h1 ping h2或h3，在目标主机使用 tcpdump 验证L2Switch，分析L2Switch和POX的Hub模块有何不同。

L2Switch和POX的Hub模块有何不同：Hub和L2Switch模块都是洪泛转发，但L2Switch模块下发的流表无法查看，而Hub模块下发的流表可以查看

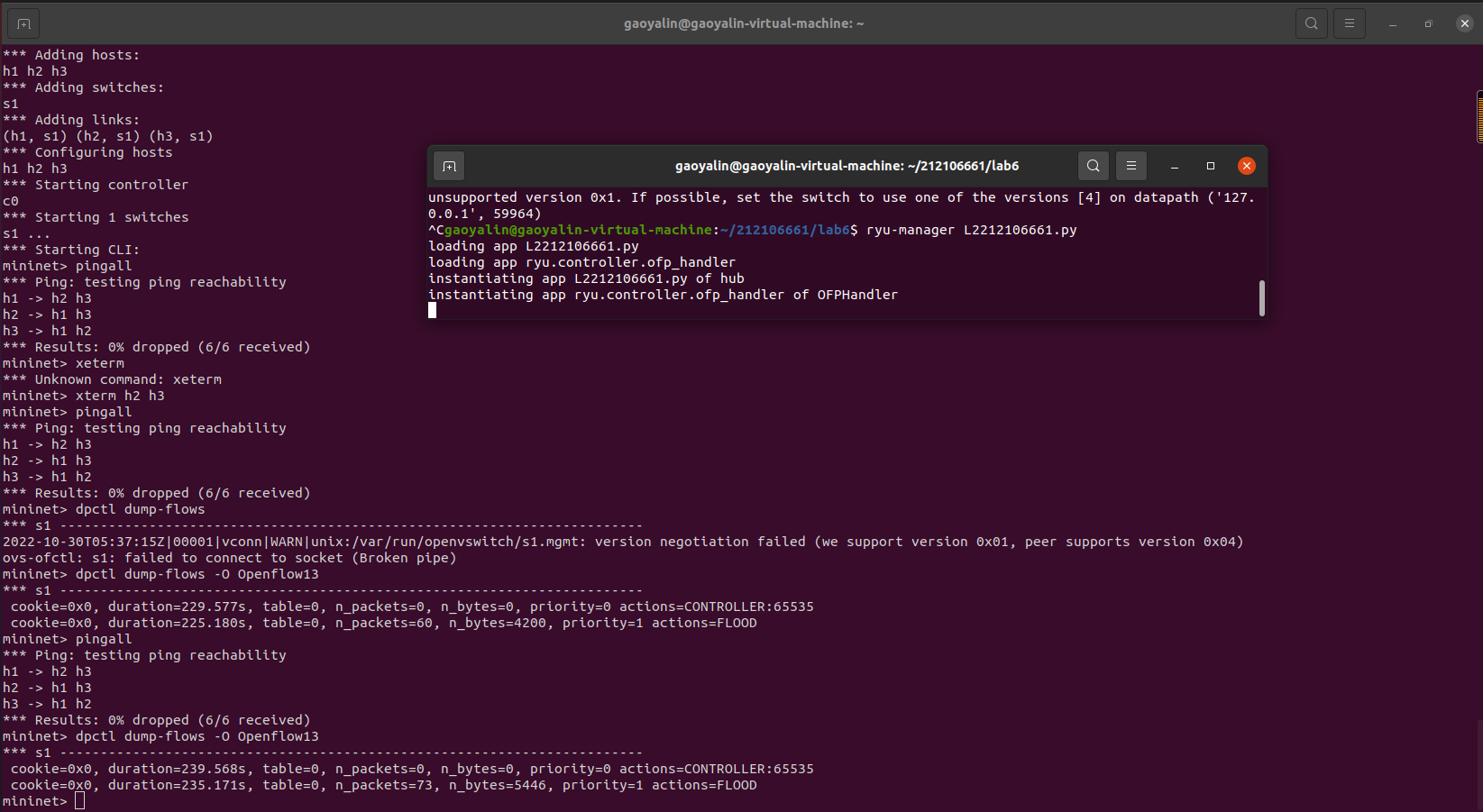

   3、编程修改L2Switch.py，另存为L2xxxxxxxxx.py，使之和POX的Hub模块的变得一致？（xxxxxxxxx为学号）

（二）进阶要求

1. 阅读Ryu关于simple_switch.py和simple_switch_1x.py的实现，以simple_switch_13.py为例，完成其代码的注释工作，并回答下列问题：
   a) 代码当中的mac_to_port的作用是什么？

            对应的交换机二层通信查询表
            b) simple_switch和simple_switch_13在dpid的输出上有何不同？

            simple_switch_13会用0在dpid前填充至总长度为16，而simple_switch直接输出dpid。
            c) 相比simple_switch，simple_switch_13增加的switch_feature_handler实现了什么功能？

            若数据包没有 match 任何一个普通 Flow Entry 时，则触发 Packet-In
　　　 d) simple_switch_13是如何实现流规则下发的？

　　　在接收到packetin事件后，首先获取包学习，交换机信息，以太网信息，协议信息等。如果以太网类型是LLDP类型，则不予处理。如果不是，则获取源端口目的端口，以及交换机id，先学习源地址对应的交换机的入端口，再查看是否已经学习目的mac地址，如果没有则进行洪泛转发。如果学习过该mac地址，则查看是否有buffer_id，如果有的话，则在添加流动作时加上buffer_id，向交换机发送流表。
　　　 e) switch_features_handler和_packet_in_handler两个事件在发送流规则的优先级上有何不同？

            switch_features_handler下发流表的优先级高于_packet_in_handler。

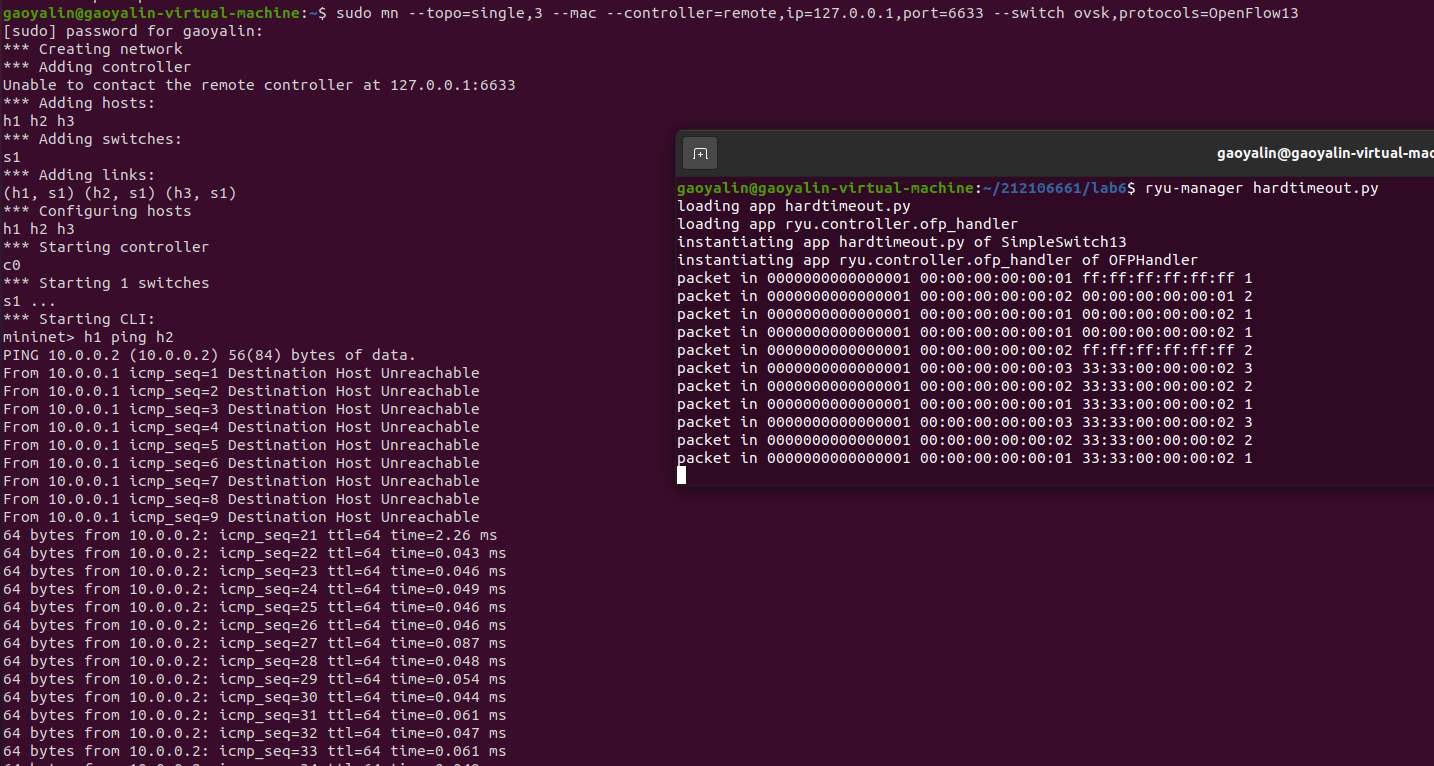

　　2、编程实现和ODL实验的一样的硬超时功能。



四、个人总结

       通过这次实验，我学会了如何部署RYU控制器，理解RYU控制器实现软件定义的集线器原理和RYU控制器实现软件定义的交换机原理。Ryu支持多种协议，可以解析多种协议数据包，并且可以进行流表操作，是一个功能丰富的控制器。在执行hardtimeout.py的时候，不能实现功能。经过询问通许得知，需要重启拓扑图才能够实现。从开学到现在，已经做了六个实验了，每个实验都让我学习了不同的知识，可谓是收获颇丰。希望在接下来的学习生涯中，还可以学习到更多的知识。
