一、实验目的

1. 能够使用源码安装Mininet；
2. 能够使用Mininet的可视化工具生成拓扑；
3. 能够使用Mininet的命令行生成特定拓扑；
4. 能够使用Mininet交互界面管理SDN拓扑；
5. 能够使用Python脚本构建SDN拓扑。

二、实验环境

Ubuntu 20.04 Desktop amd64

三、实验要求

（一）基本要求

1. 使用Mininet可视化工具，生成下图所示的拓扑，并保存拓扑文件名为学号.py。


2. 使用Mininet的命令行生成如下拓扑：

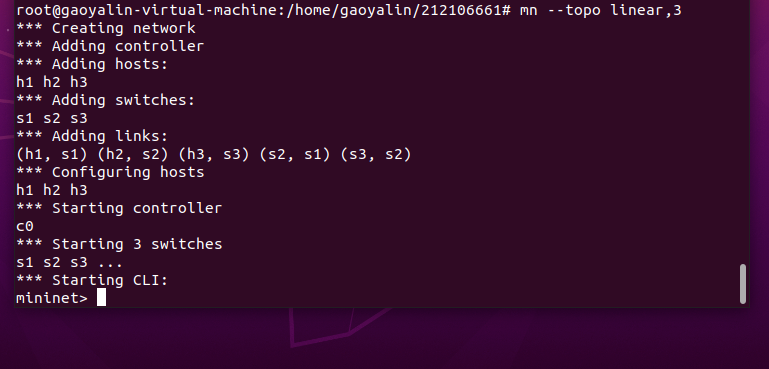

   a) 3台交换机，每个交换机连接1台主机，3台交换机连接成一条线。

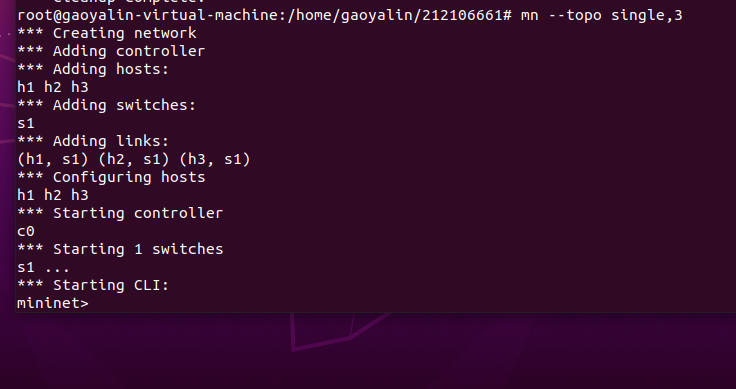

   b) 3台主机，每个主机都连接到同1台交换机上。

3. 在2 b)的基础上，在Mininet交互界面上新增1台主机并且连接到交换机上，再测试新拓扑的连通性。

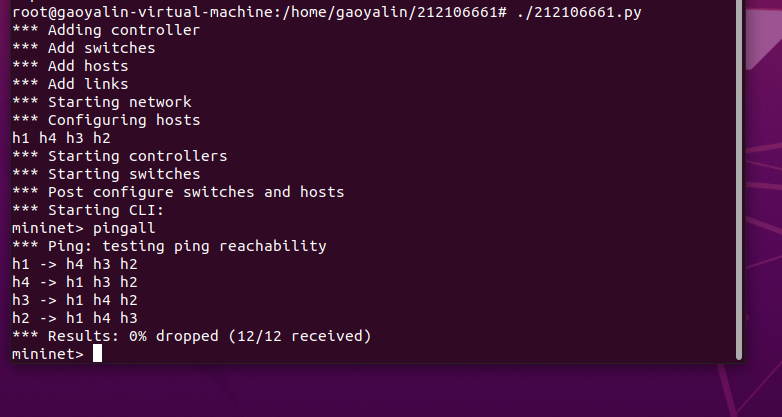

4. 编辑基本要求第1步保存的Python脚本，添加如下网络性能限制，生成拓扑：
   a) h1的cpu最高不超过50%；

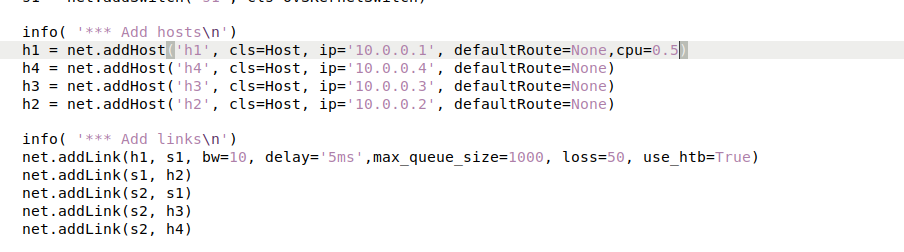

   b) h1和s1之间的链路带宽为10，延迟为5ms，最大队列大小为1000，损耗率50。

（二）进阶要求

编写Python脚本，生成如下数据中心网络拓扑，要求：

• 编写.py拓扑文件，命名为“学号_fattree.py”；

• 必须通过Mininet的custom参数载入上述文件，不得直接使用miniedit.py生成的.py文件；

• 设备名称必须和下图一致；

• 使用Python的循环功能实现，不得在代码中手工直接添加设备和链路。


• 参考资料

四、实验报告

1. 请用Markdown排版，提交在博客园班级作业区，不熟悉Markdown的同学可参考Markdown示例
2. 基础要求提交以下内容，其余文字请勿赘述，否则扣分

• a) 第1步Mininet运行结果截图
•
• b) 第2步的执行结果截图

•



•
• c) 第3步提交修改过的“学号.py”代码、Mininet运行结果

•

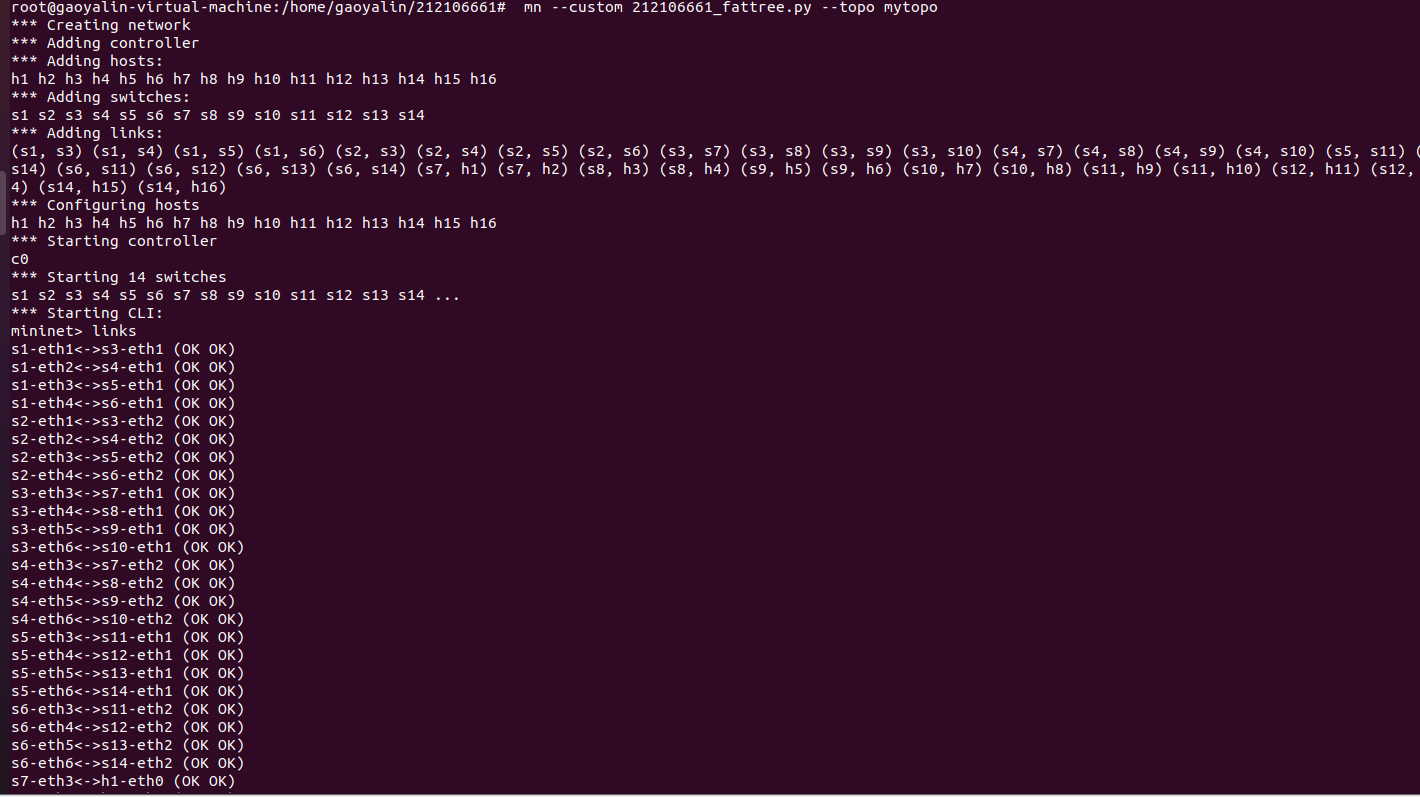

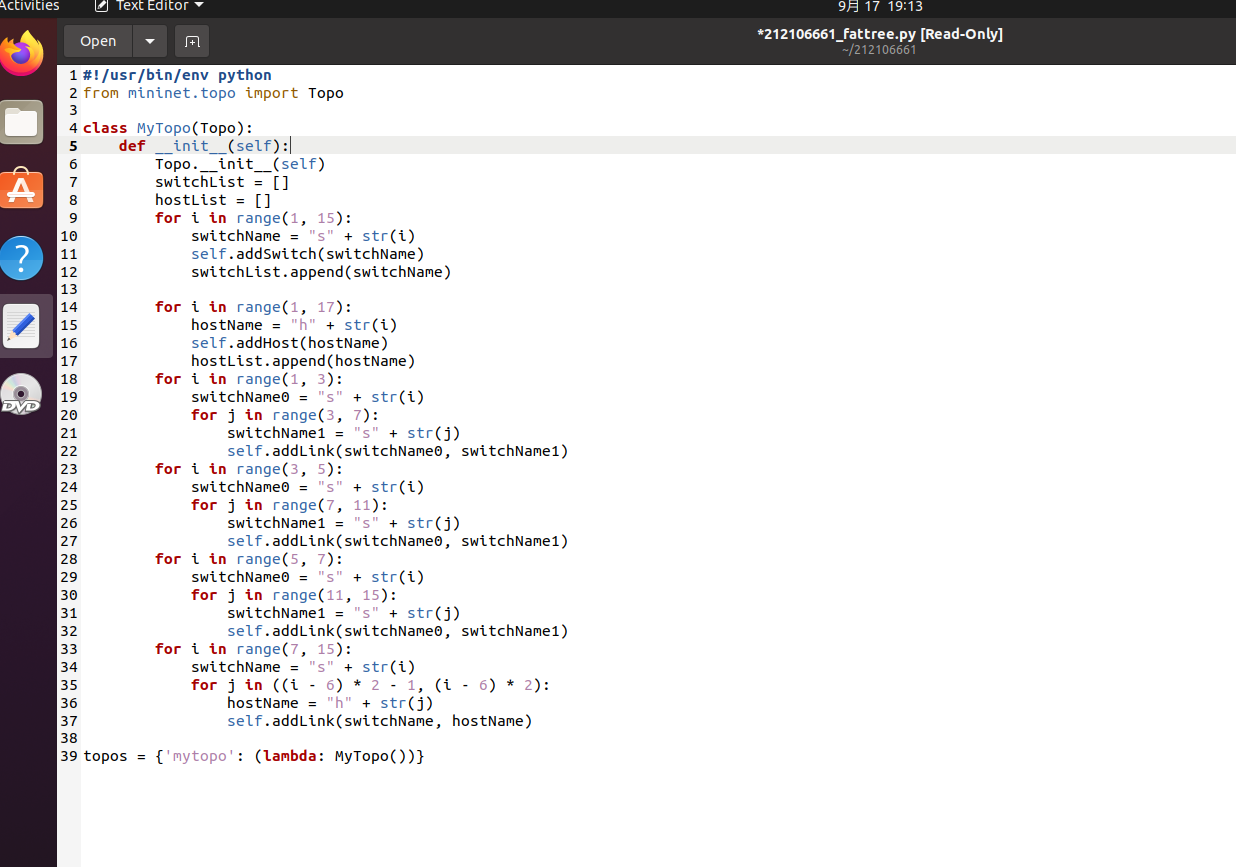

3. 进阶要求为选做，有完成的同学请提交学号_fattree.py代码和执行结果截图，有完成比未完成的上机分数更高。
4. 个人总结，包括但不限于实验难度、实验过程遇到的困难及解决办法，个人感想，不少于200字。

   通过这次实验我学会了如何使用mininet图形界面和命令行的方式搭建拓扑图，虽然这次实验难度不大，但是因为是第一次使用mininet，所以还是遇到了不少问题。

   （1）运行Mininet需要使用root，否则无法成功运行。一开始我是用其他用户来运行mininet的，但是会跳出提示要求使用root才能运行mininet，这算是对mininet产生的一个新的认识。切换root用户的时候，使用su root 无法成功切换。经过百度之后，使用了sudo -i才成功切换。

   （2）看实验要求的时候要看仔细，否则可能会做很多无用功。在多次按照实验步骤，但是却无法得出符合要求的实验结果的时候，我才发现自己的拓扑图搭错了。所以说做事情一定要认真仔细，切不可马虎大意，否则不仅费时费力还会导致实验的失败。

      希望在接下来的学习生涯中，可以收获更多知识。
