以太网中静态路由不能只以出接口作为下一跳

2023.02.28--11.14

以太网中静态路由不能只以出接口作为下一跳

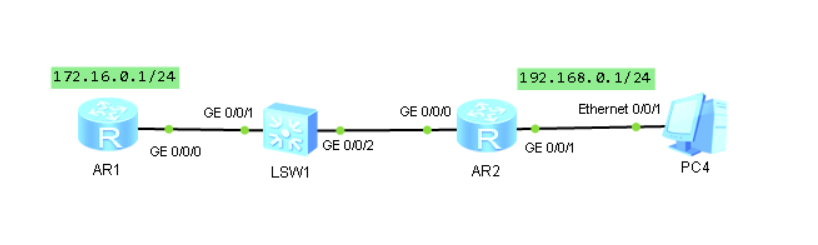

拓扑一：





查看华为交换机mac地址表：display mac-address;

查看华为路由器arp表：display arp

清空华为路由器arp表：reset arp

AR1静态路由

ip route-static 192.168.0.0 24 g 0/0/0

AR1路由器ping不通192.168.0.0/24网段原理

 1、究其根本，LSW1通过mac地址学习获得mac地址表；AR1和AR2通过ARP获得ip-mac映射表；可以完成通信；
2、ARP报文只能在一个广播域转发，所以AR1里的arp表没有192.168.0.0/24网段的ip-mac映射；
3、所以AR1路由中没有192.168.0.0/24网段路由，当包的目的地址为192.168.0.0/24，直接丢弃包
4、想要AR1可以ping通pc，需要在AR2的g0/0/0口做ARP中继，这样ARP包就可以穿过广播域，实现不通网段ARP映射



需要在AR2g0/0/0做ARP中继，AR1才能获得AR2192.168.0.0/24的ip 映射表
