111.计组--六章

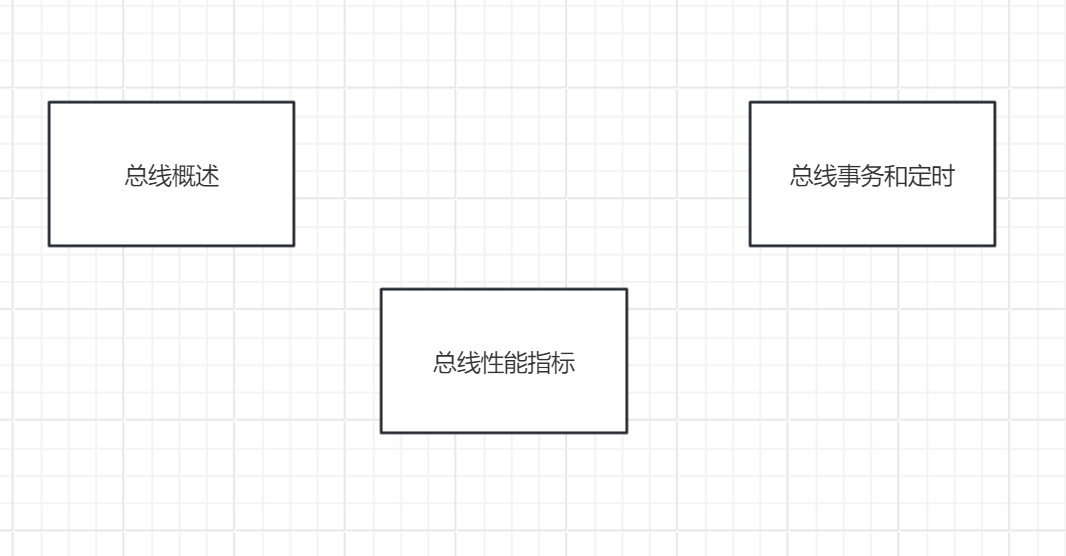

总线

之前说过将会是一马平川选择题考点

一.总线概述

定义就是连接各个计算机结构

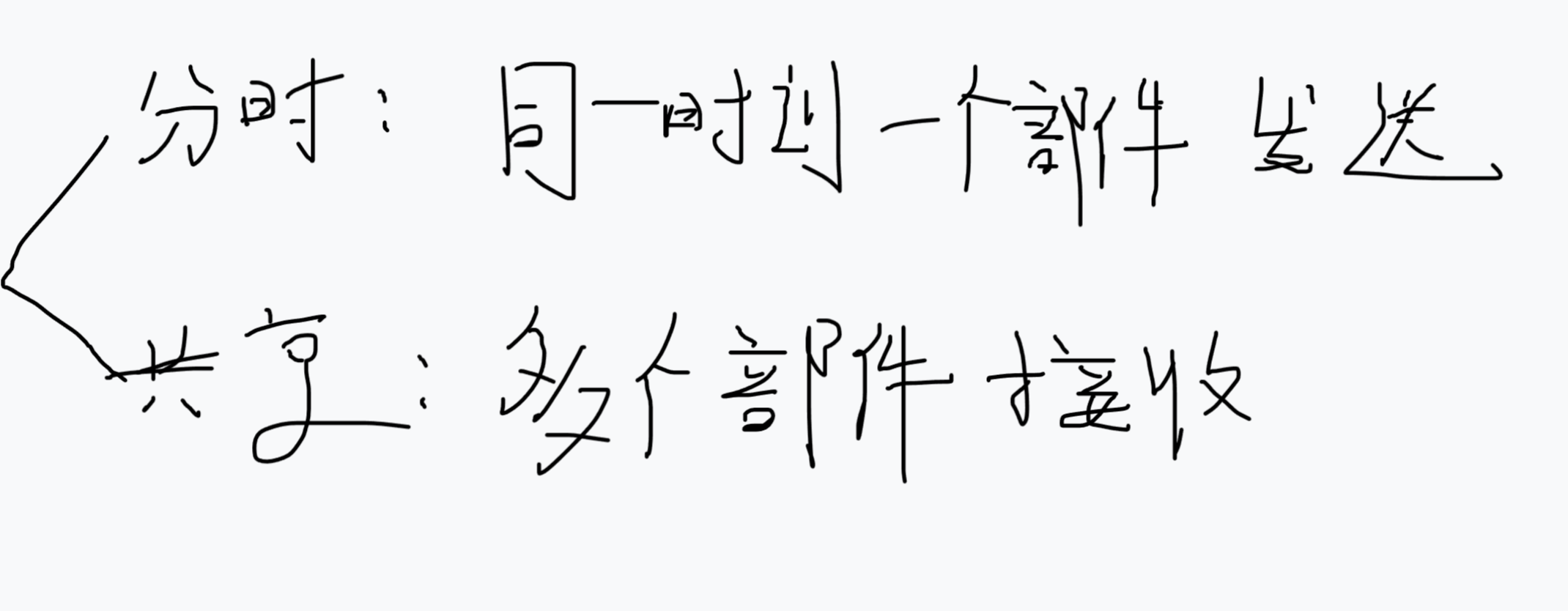

总线特点

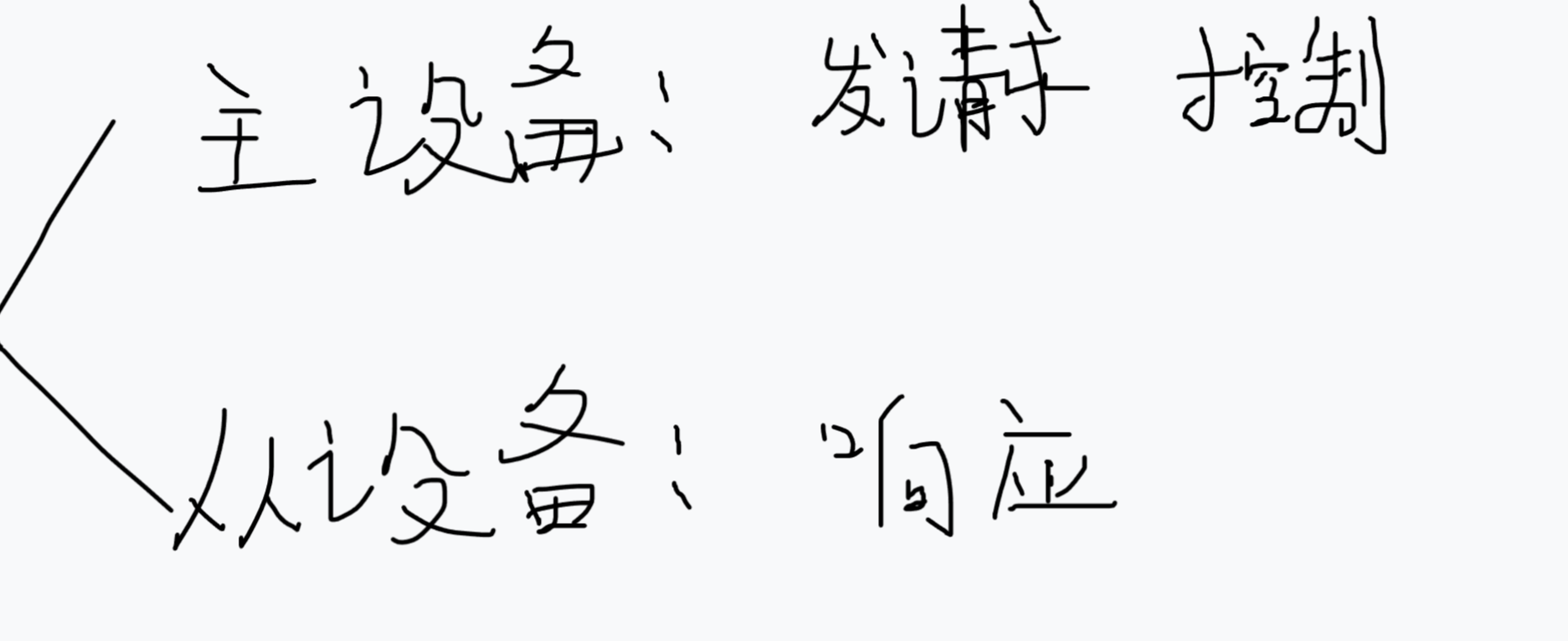

总线设备

总线分类：

片内总线：用于CPU内部寄存器之间及寄存器和ALU连接
系统总线：各功能部件之间连接(CPU 主存外设) 可分以下
DB(数据总线) 双向位数反映一次能传送的数据位数
AB(地址总线) 单向指定主存单元或I/O端地址位数反映最大的寻址空间
CB(控制总线) 单向各种信号中断存储器读写
I/O总线：如USB PCI
通信总线：(外部总线) 计算机系统和其他系统之间传送信息

上述按功能分类常考还有两种

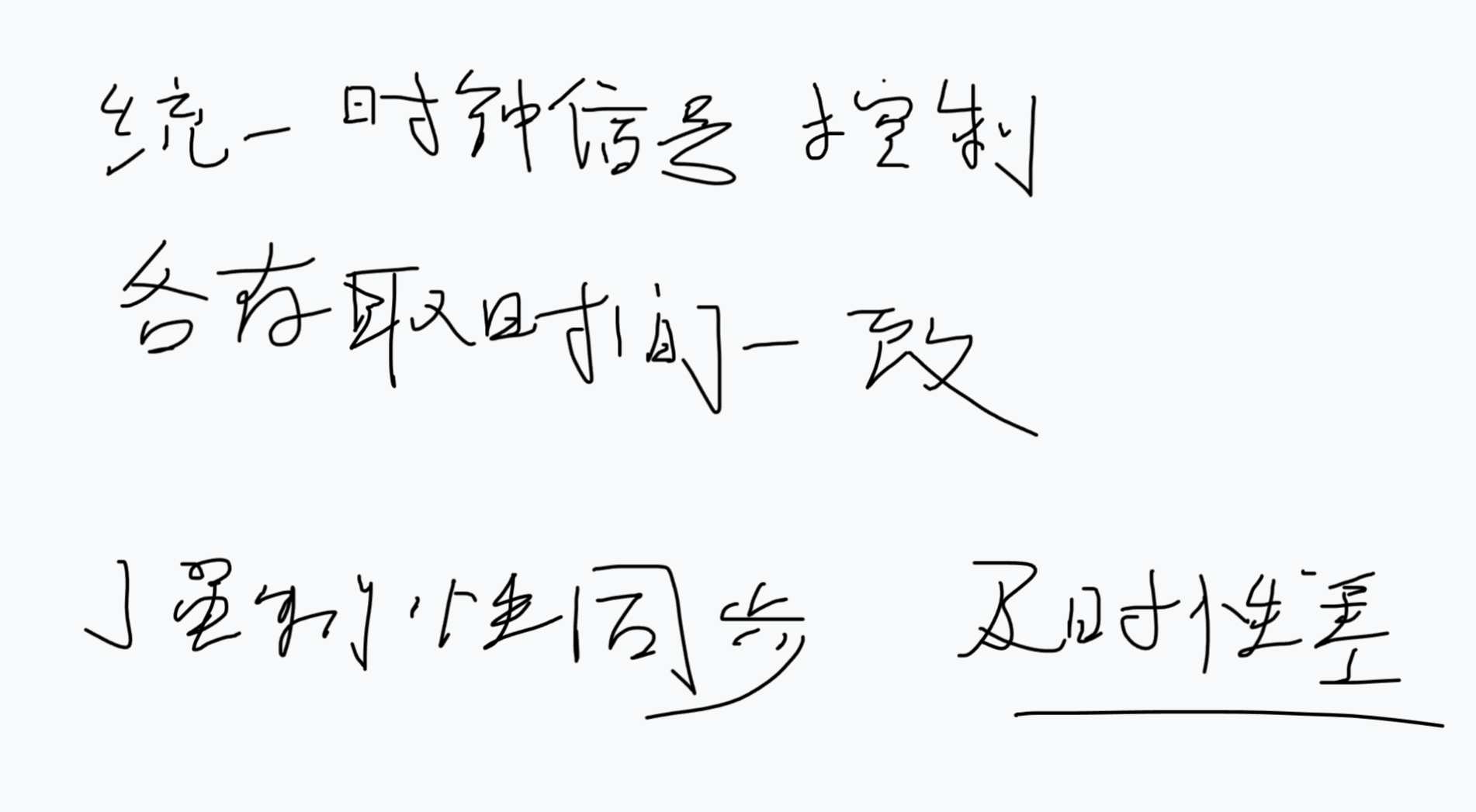

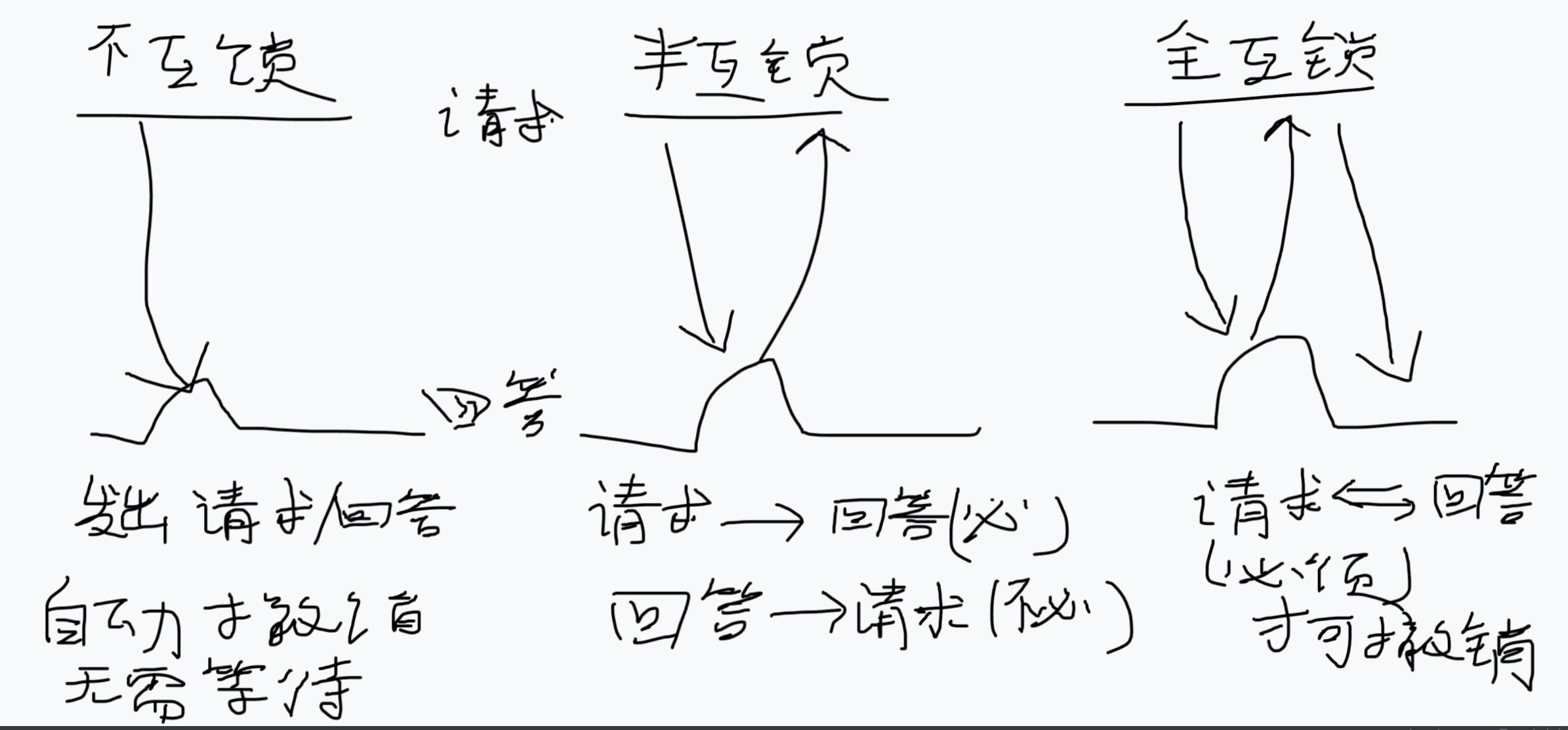

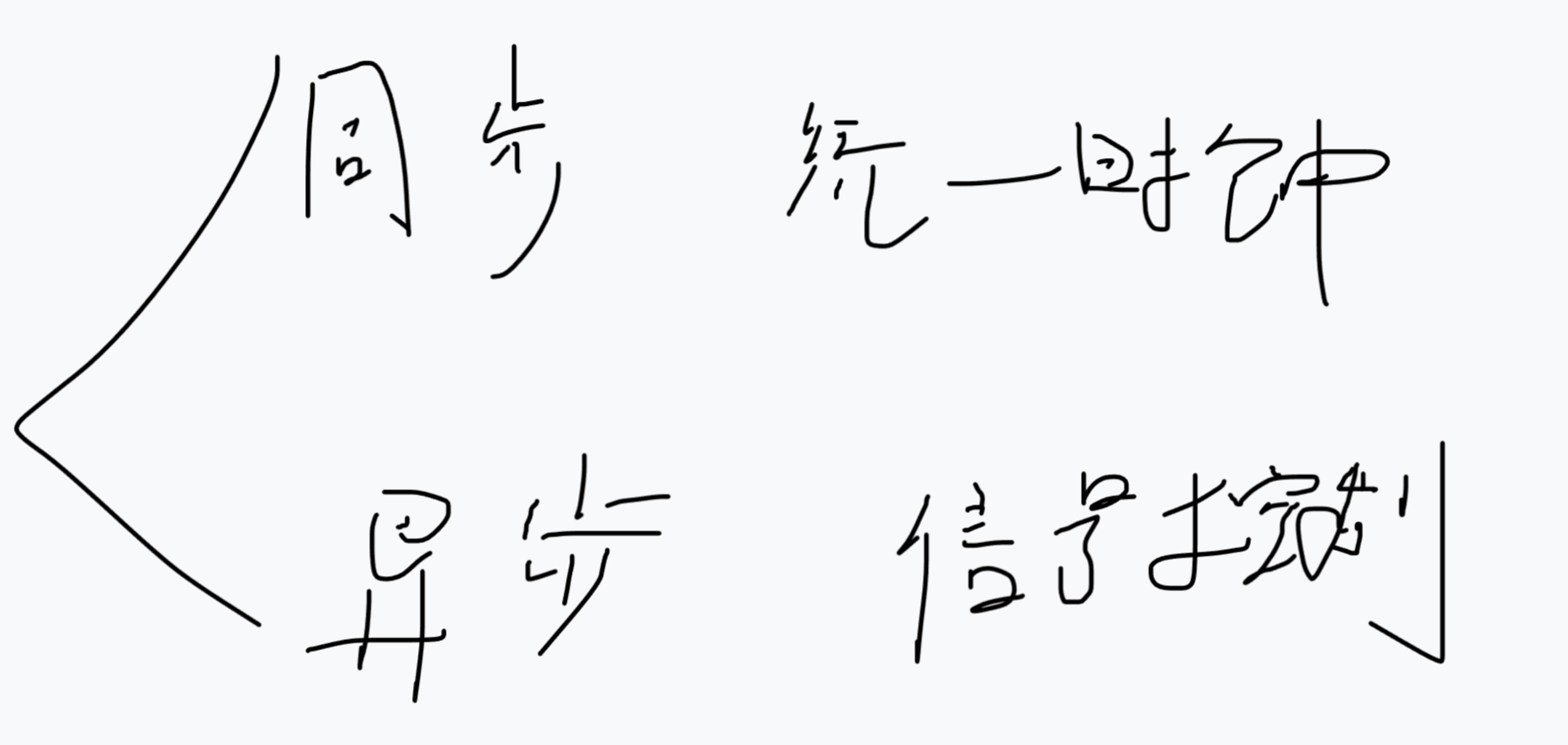

按时序控制方式

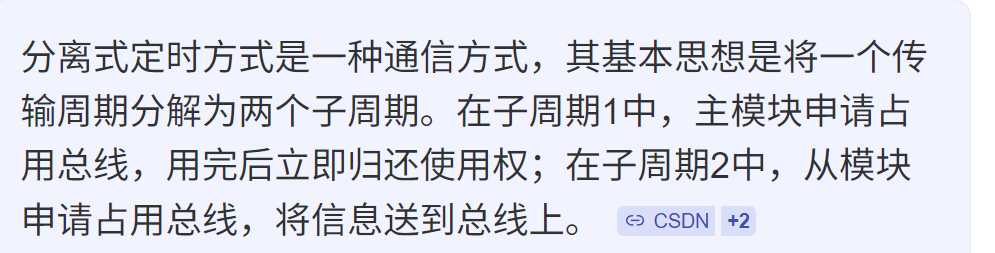

后续总线事务和定时还会继续深入

按数据传输方式

总线的结构：

单总线结构
双总线机构

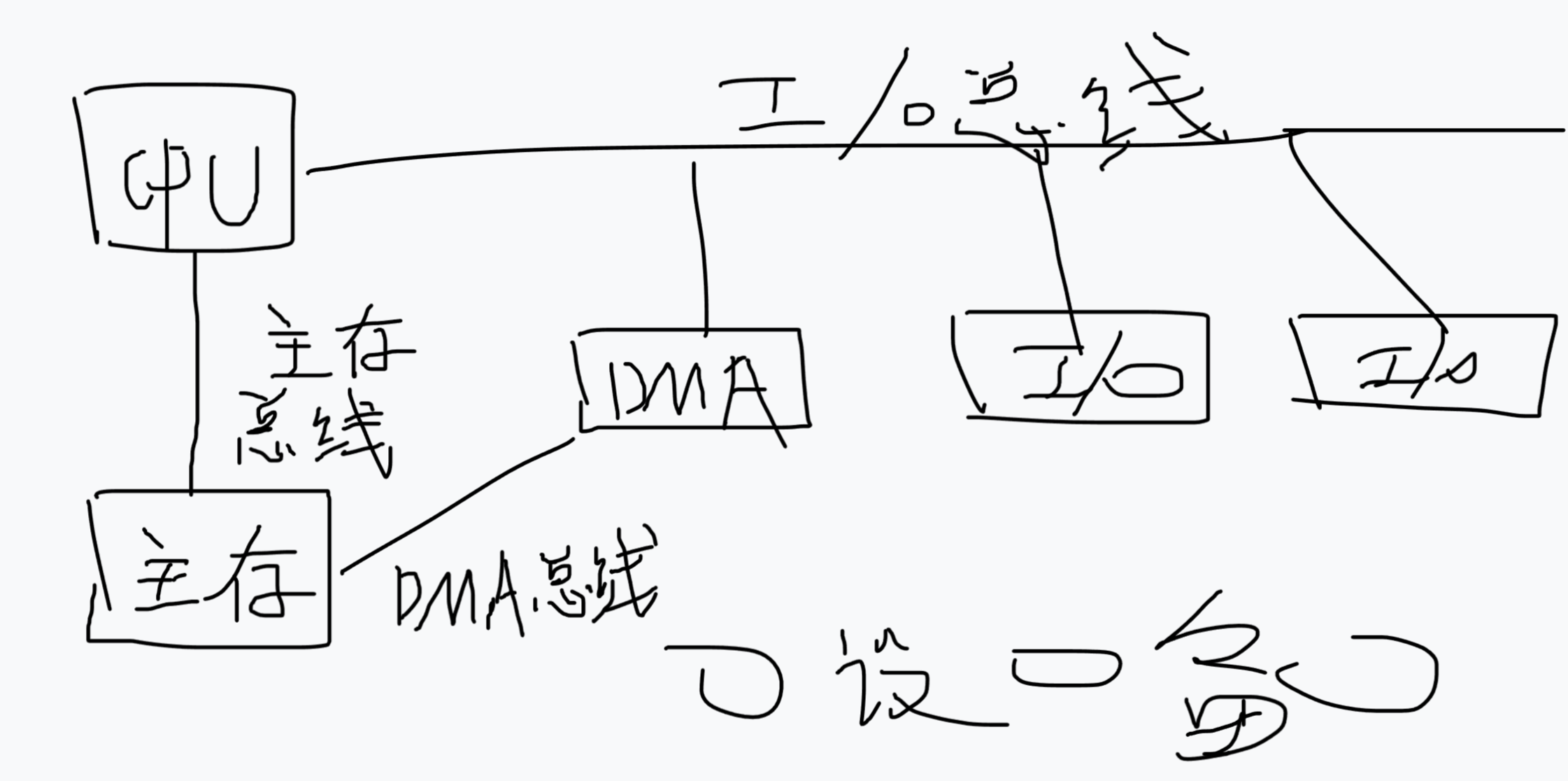

三总线结构
我只挑出三总线结构讲解：
组成：DMA总线主存总线 I/O总线

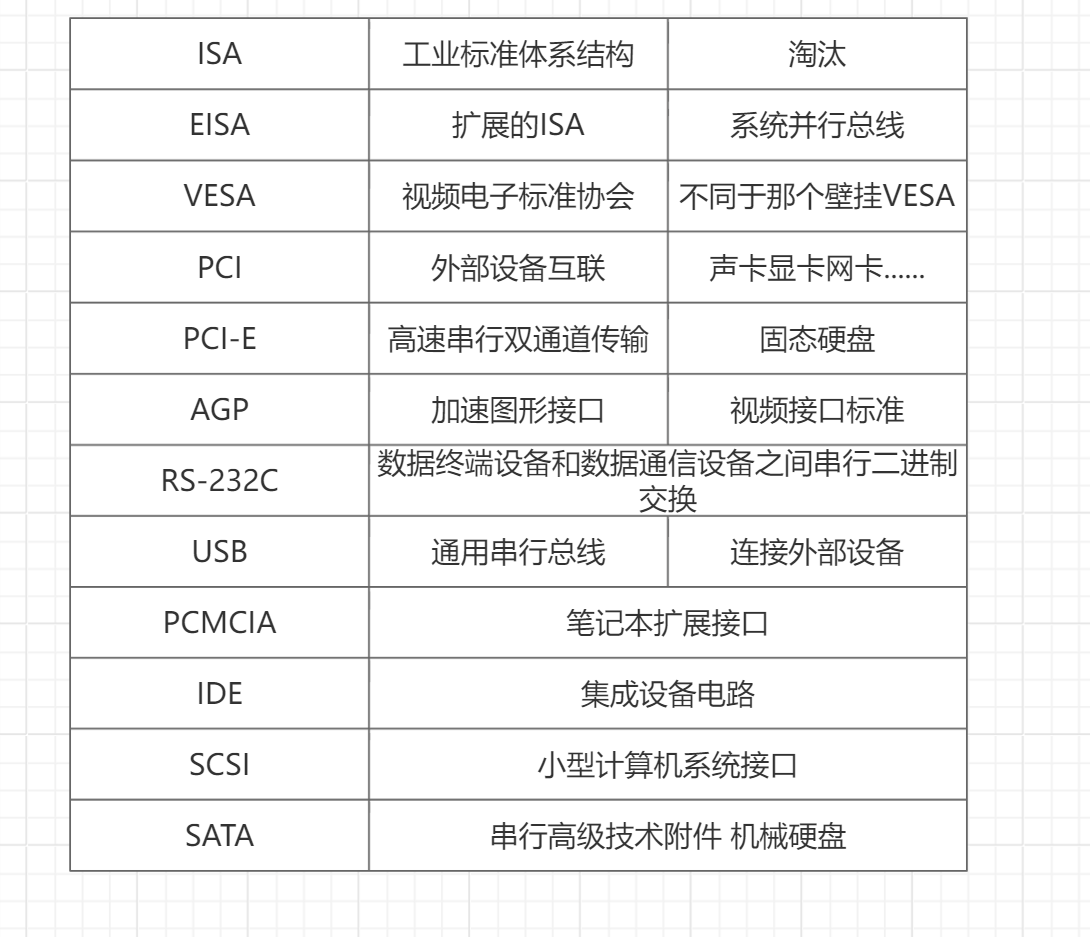

接下来考纲删除的总线标准：

二.总线性能指标

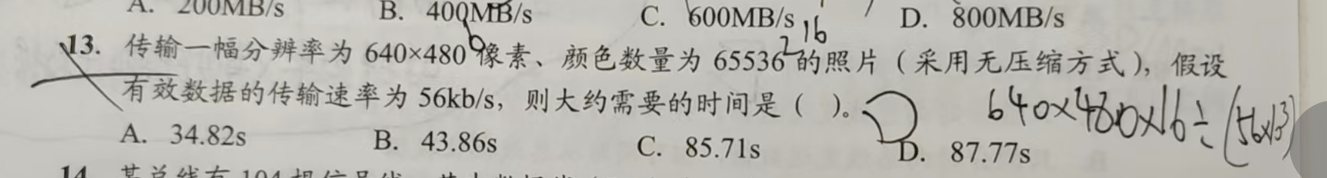

概念公式题目
三个搞定全是针对总线计算

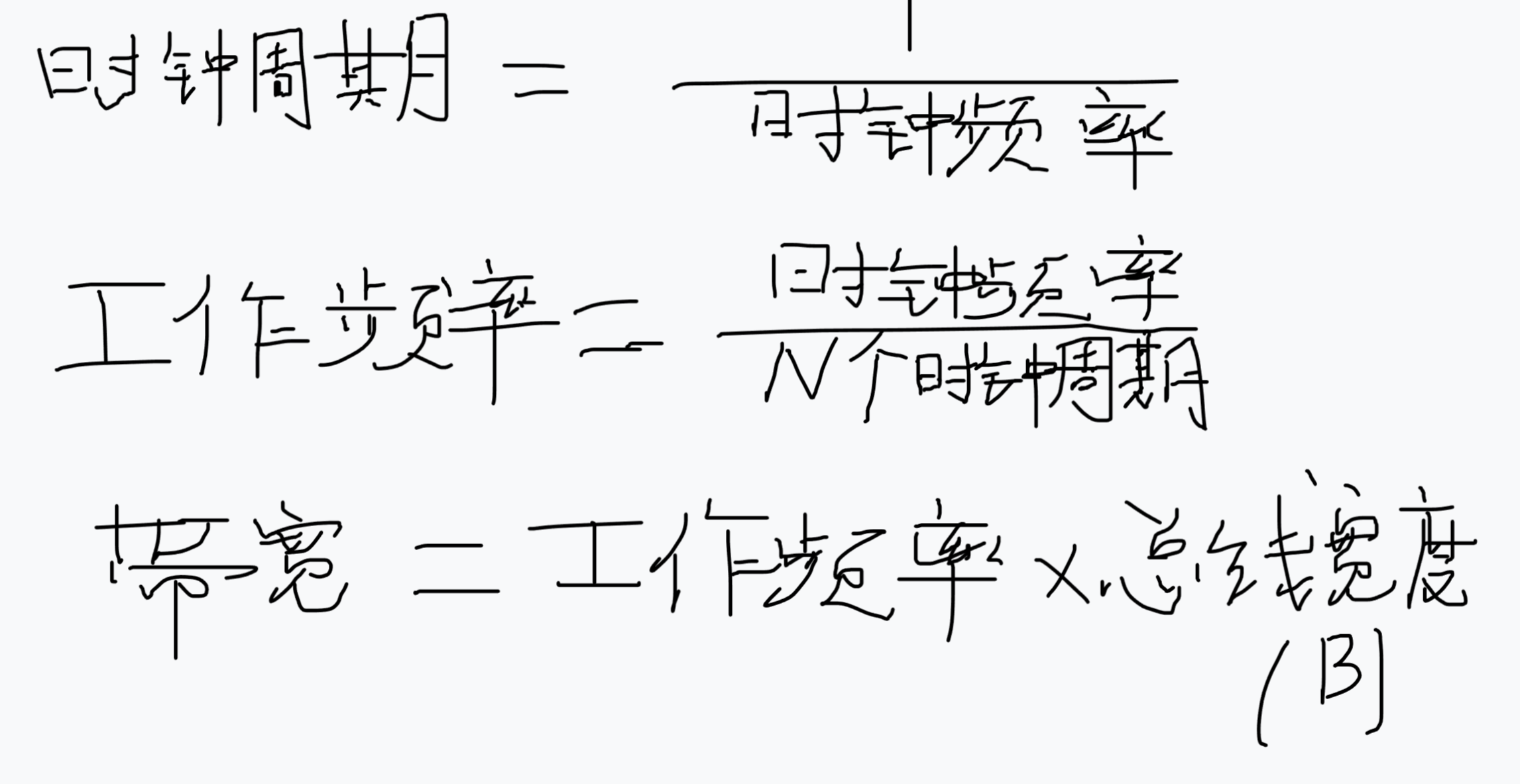

时钟周期：(机器时钟周期)
时钟频率：(机器时钟频率) 时钟周期的倒数
工作频率：总线周期的倒数 一秒内传送几次数据
宽度：(位宽) 总线能够同时传输的数据位数

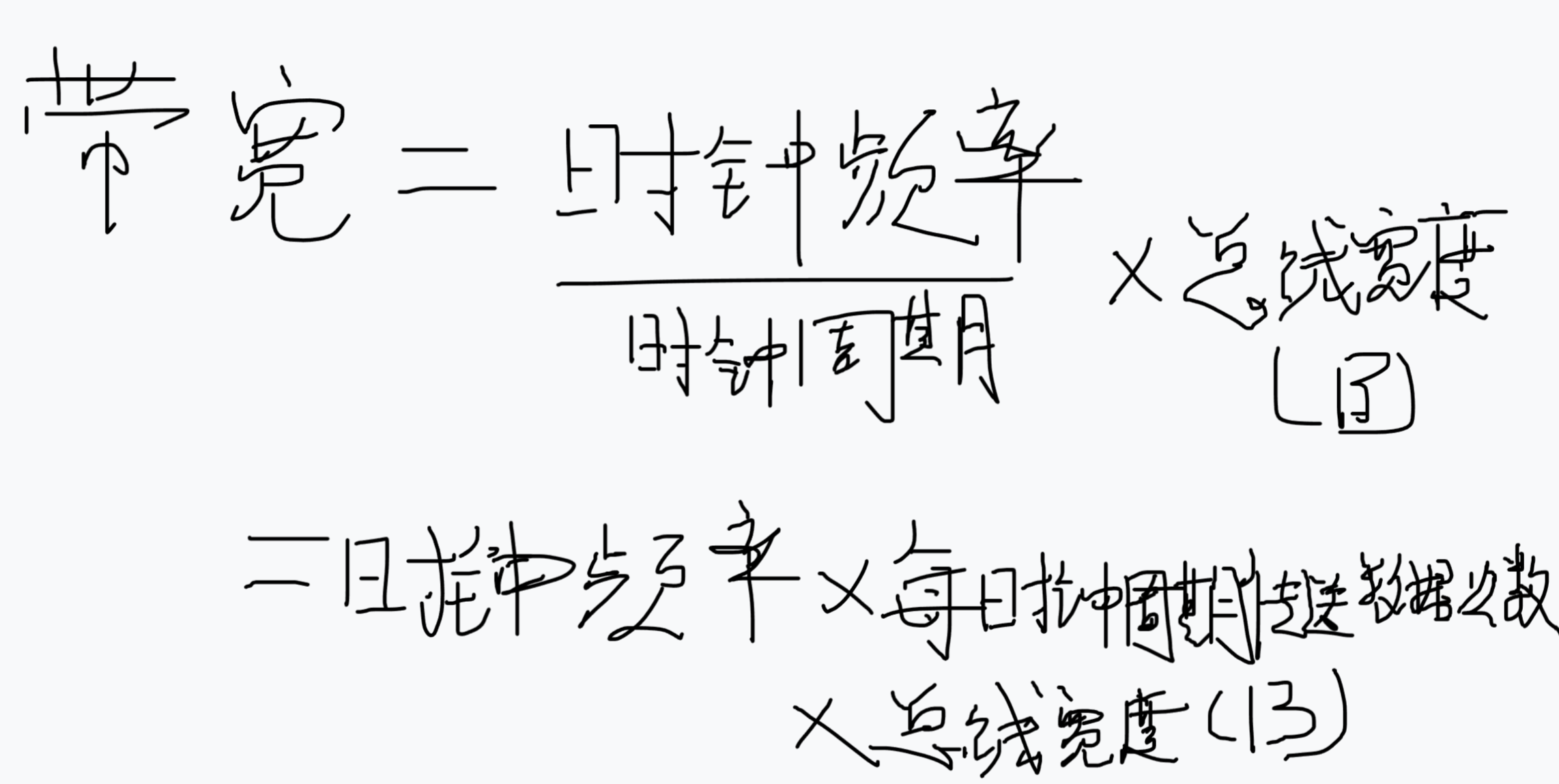

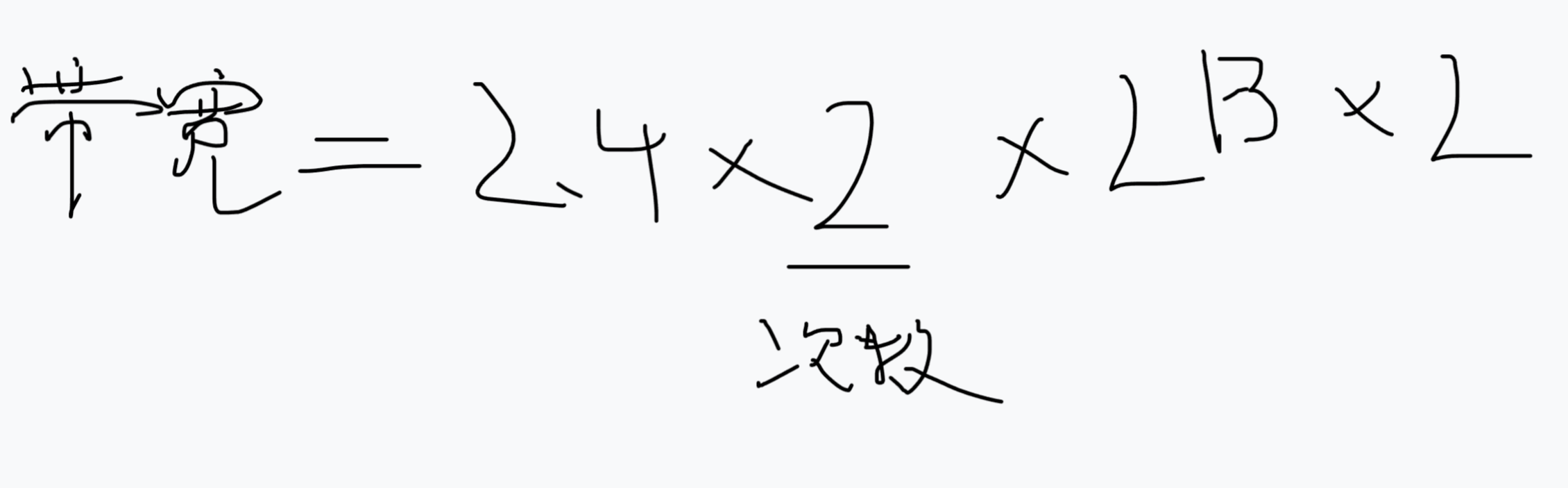

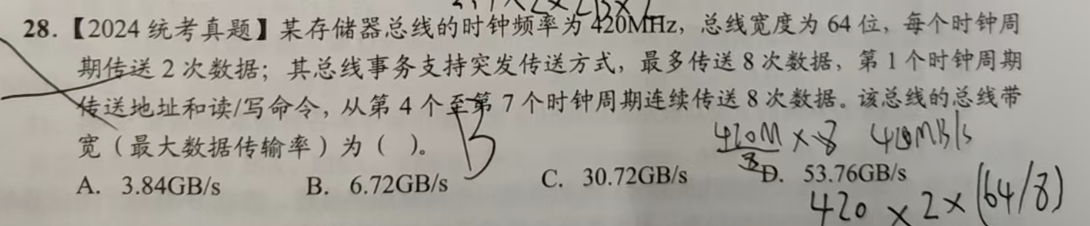

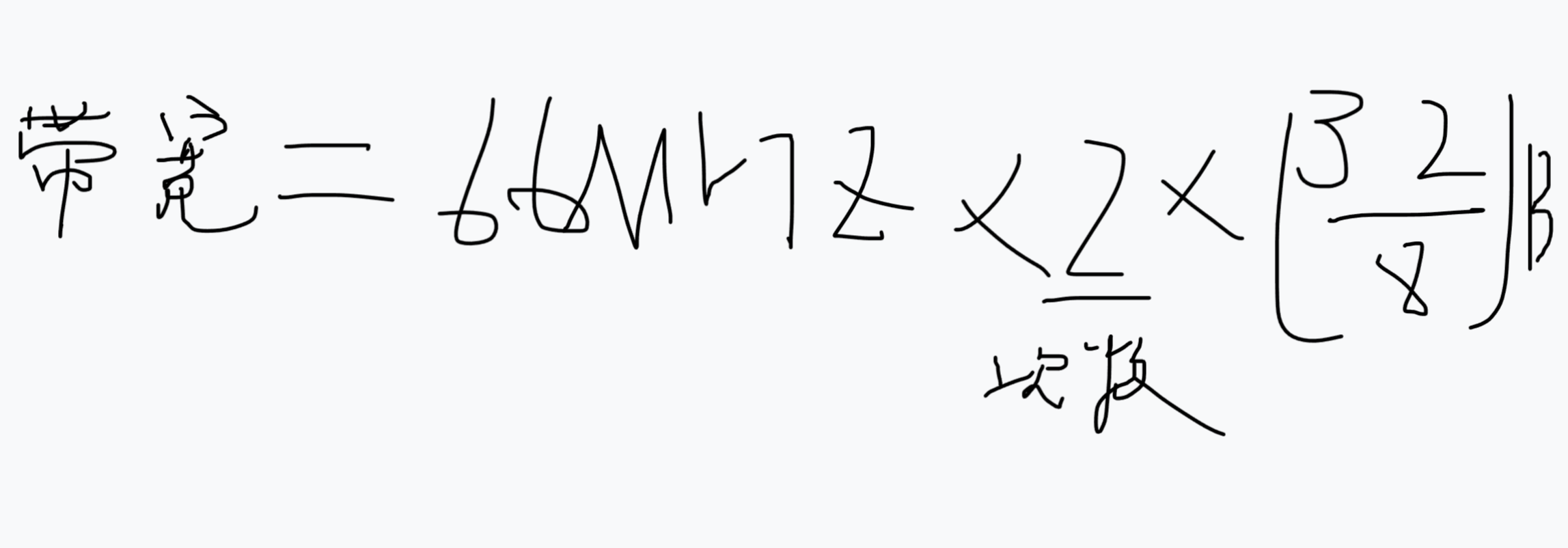

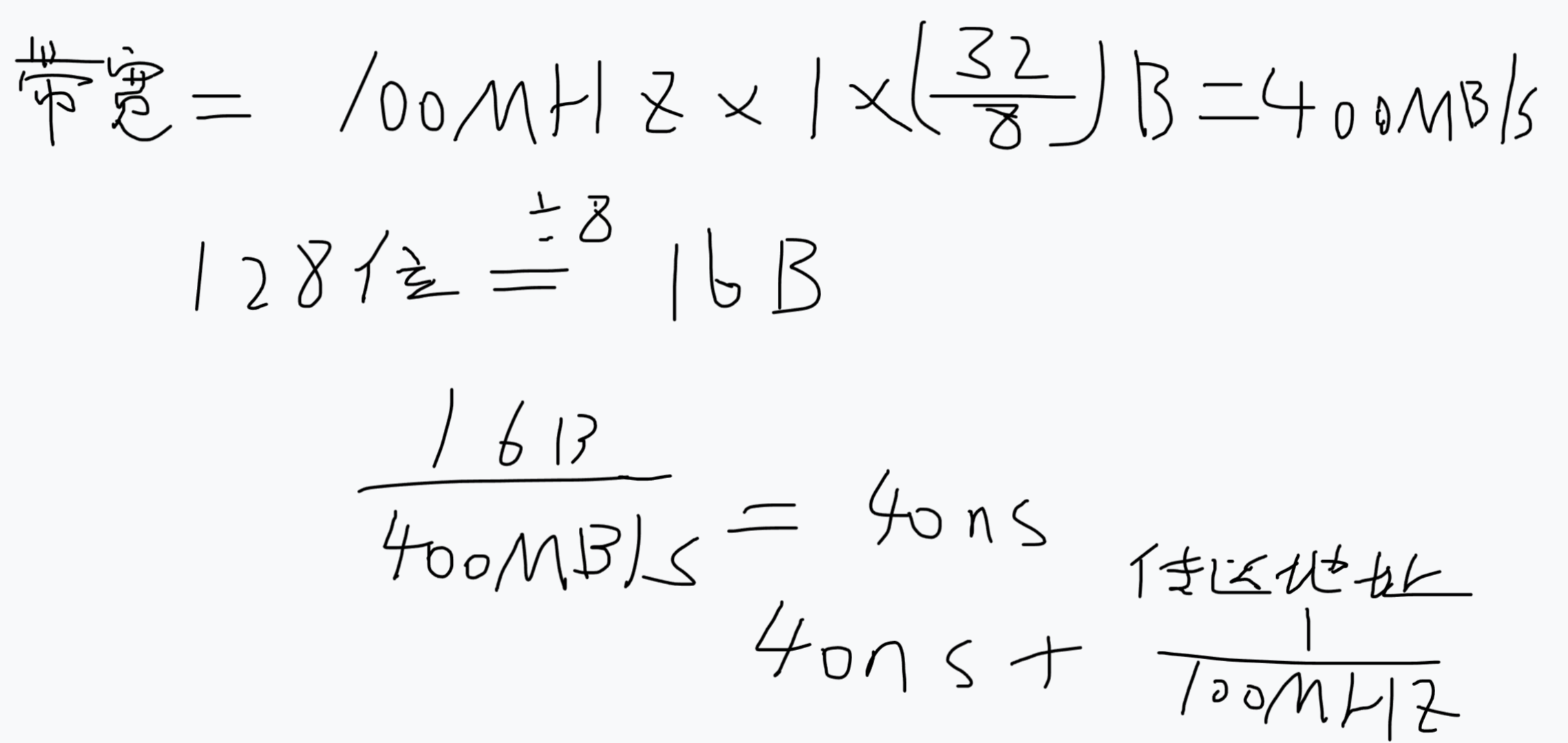

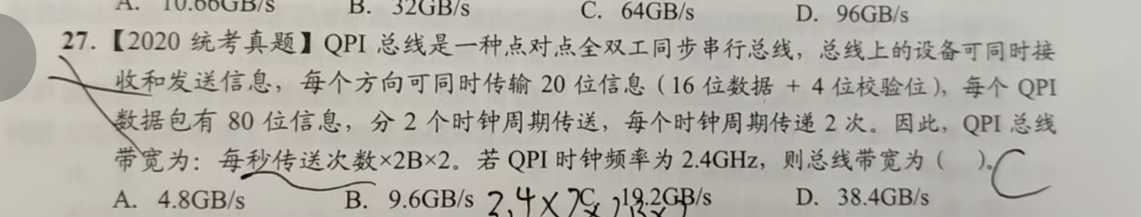

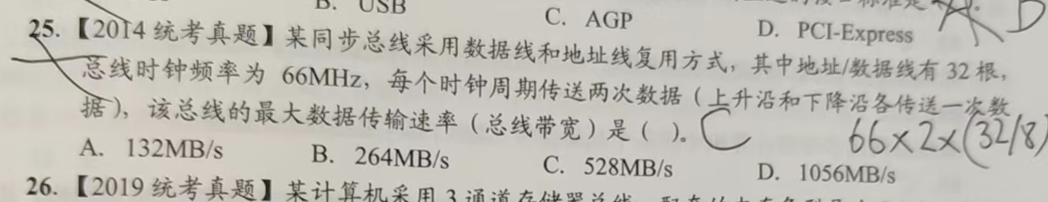

带宽：单位时间内总线上最多可传输数据的位数 即速度 B/s

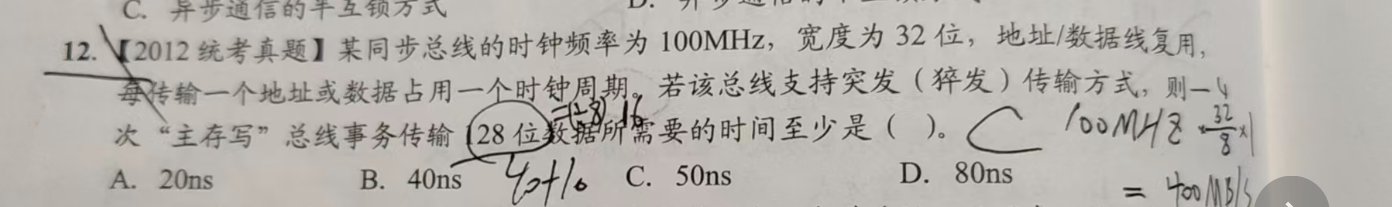

总线复用：一种信号线在不同时间传输不同的信息 地址/数据线复用 可以减少线 节约成本和空间 不会影响带宽滴

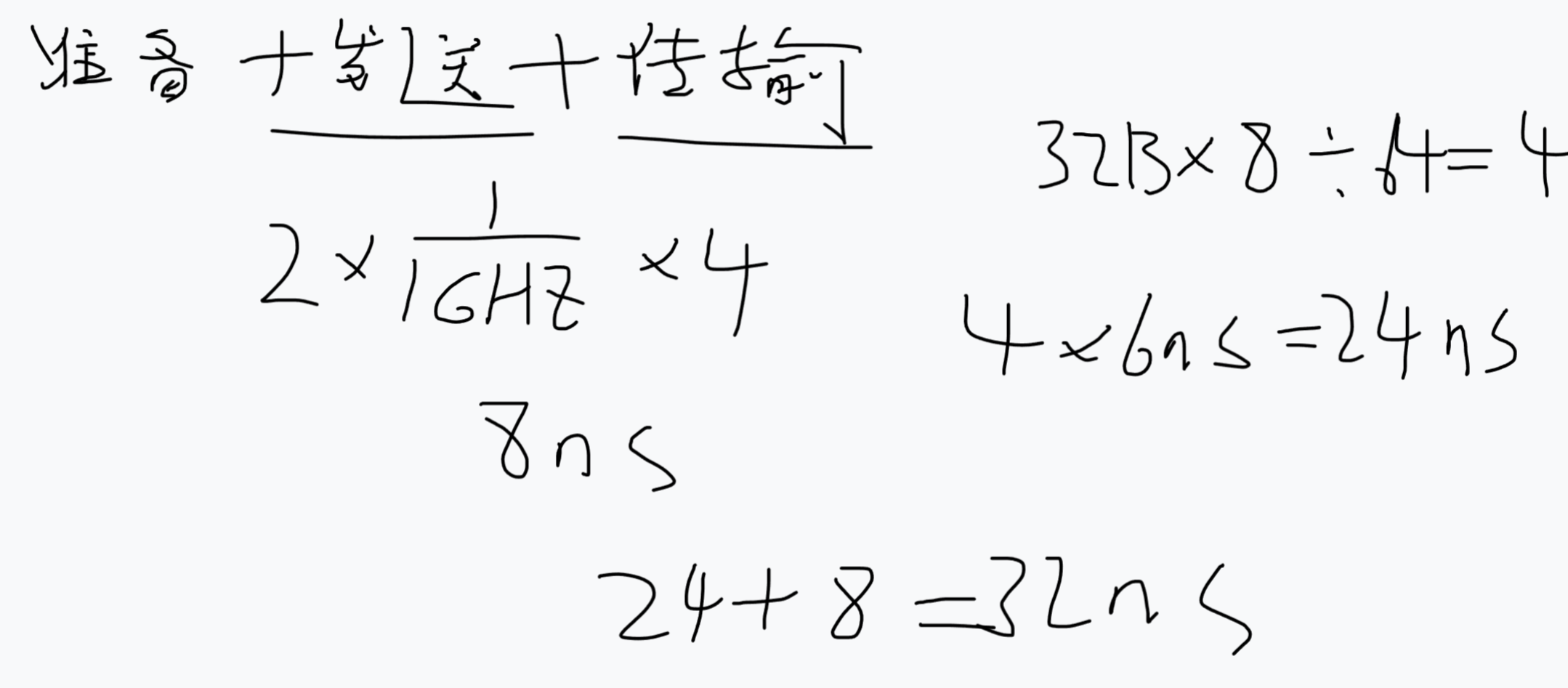

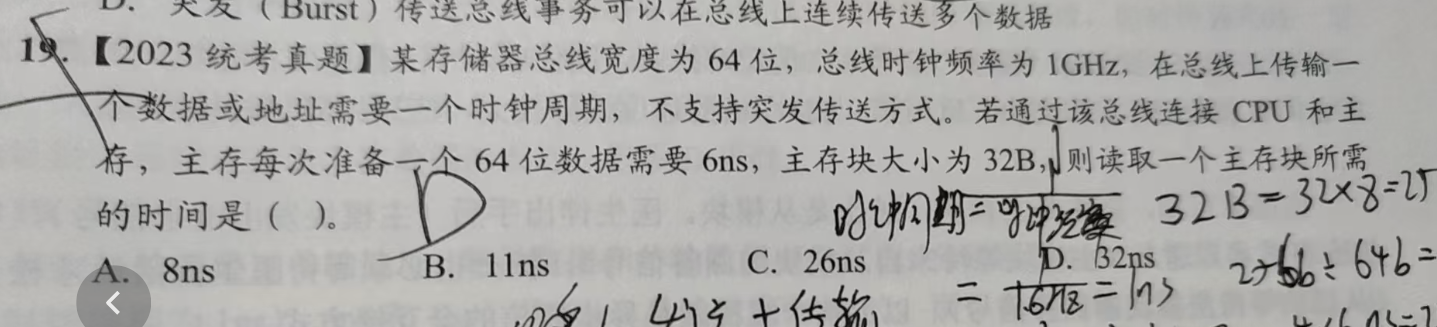

传输周期：一次总线操作所需的时间  不重要
信号线数：DB AB CB总和 系统总线的总和
