VLAN Trunk

VLAN Trunk

1. 目的

    实现相同Vlan在不同交换机上可以进行通信。

2. 原理

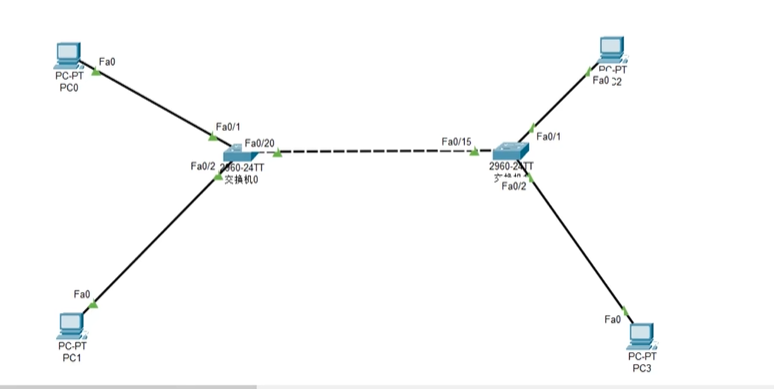

    要想实现不同交换机之间，同一vlan的通信。此时，就需要在交换机之间设置Trunk链路（在交换机的两个接口上设置接口模式为trunk）。上图的PC0和PC3为vlan1。上图的PC1和PC2为vlan2。我们接下来来阐述一下Trunk的工作原理。
        1.  当PC0想给PC3发送数据时，此时就会把数据帧发送给交换机0。
        2.  当数据帧到达交换机0的时候，交换机就会接收数据帧，发现该数据帧从Vlan1的接口中发出。交换机随后将数据帧打上标签：Vlan1，并将数据帧转发到Trunk链路上。
        3.  随后，交换机1就会接收到数据帧。随后，查看数据帧的标签，发现是Vlan1，此时去掉标签并将数据帧转发到Vlan1的端口上。
        4.  最后，PC3就会接收到该数据帧。
    对于其余的数据帧都是同理。

    需要注意的是：
        如果上图中的PC0和PC1需要通信的话（跨Vlan通信），那么使用Trunk是不行的（二层交换机无法实现此功能）。我们需要使用路由功能来实现。
