IIC

IIC读写EEPROM

1、IIC数据起始位与停止位

SCL为高电平时，SDA数据线由高电平转换为低电平为起始信号；

而SDA由低电平转换为高电平，则为停止信号，

2、IIC数据的有效性

每一个时钟周期传输一位数据，并且只有在SCL时钟线为高电平时，数据有效。

在SCL时钟线的低电平处发生数据位的电平跳变，为下一次传输数据做准备。

3、IIC物理层

• IIC有两条总线，一条时钟线SCK，一条数据线SDA。两条总线通过上拉电阻接到电源，默认状态时是高电平。
• 支持多主机多从机的模式，每个设备有一个独立的地址，根据这个地址可以进行设备间的通信
• 当有多个主机同时使用总线的时候，还可以通过仲裁的方式来决定使用总线的优先级，具体是通过线与的逻辑来实现的，即
• 主机A与主机B同时发送数据，发送低电平的一方获得总线的使用权。
• 连接到总线上的IIC的设备数量受到总线电容400PF的限制，根据设备地址位为7位，理论上会有128个设备

4、IIC读写数据过程

5、IIC读写EEPROM

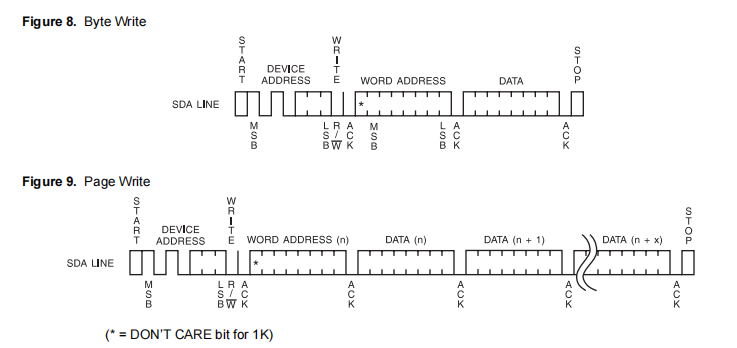

字节写：起始信号，从机地址，R/W，ACK，写入地址，数据，ACK，停止信号

页写：在写入地址处进行连续的写入数据，不需要每次发送写入地址（1页是8个字节，当写入数据的大小超过8字节后会从头开始写入）

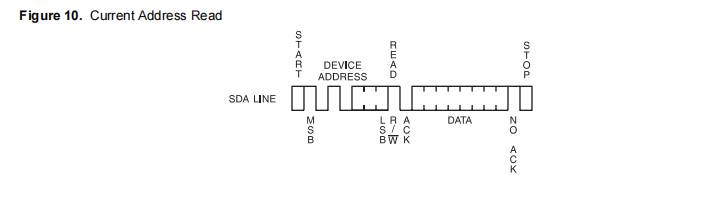

当前地址读：EEPROM内部有指针，从当前指针所指的位置读取数据

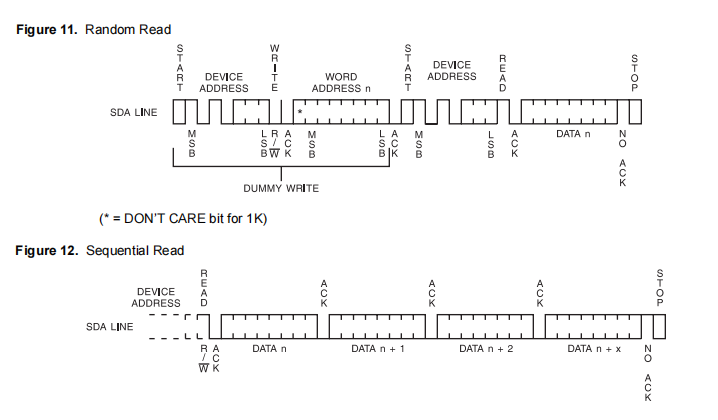

随机读：起始信号，从机地址，R，ACK,读取地址，起始信号，从机地址，R，ACK，数据，NO-ACK，停止信号

连续读：连续读取数据



IIC与SPI的区别

1、IIC是通过设备地址来寻址，SPI通过SS信号线来寻址，SS置低电平则为开始信号，SS置高电平则为停止信号

SPI

SPI有四根总线，一条片选线，一条时钟线，两条数据线。

片选线：由主机控制，当片选线置低电平时有效

时钟线：由主机产生，作用是为了数据同步



SPI由四种通信模式：CPOL/CPHA

CPOL表示时钟极性，在空闲状态下有高电平和低电平两种模式，0代表低电平，1代表高电平

CPHA表示时钟相位，在奇数边沿采用还是在偶数边沿采样，0代表奇数，1代表偶数

常用模式为11/00



SPI外设：可以实现全线全双工，双线单向，单线模式；其中双线模式可以使传输速率加倍



IIC结构体：时钟频率、地址模式、占空比、主机地址



IIC写入数据函数

函数参数：传入要写入的缓存区指针，写地址，写入多少字节

要考虑换页的操作：一页是8个字节，一个32页，如果是从起始位置开始写入数据，那么要计算两个数据，一个是写满多少页，一个是余下多少个字节。可以用一共写入数据的大小

比如：写入15个字节，15/8=1，15%8=7，也就是说要写满1页，然后再写7个字节。

如果不是起始位置写入数据，
