移动互联网方向 第四组（陈政甫） 作业1

　　传输层：TCP的报文格式，TCP协议的连接管理

一、tcp报文格式：

　　发送端地址（本地主机）：192.168.1.107

　　访问网站：www.hao123.com

　　访问网站ip地址：119.75.222.10

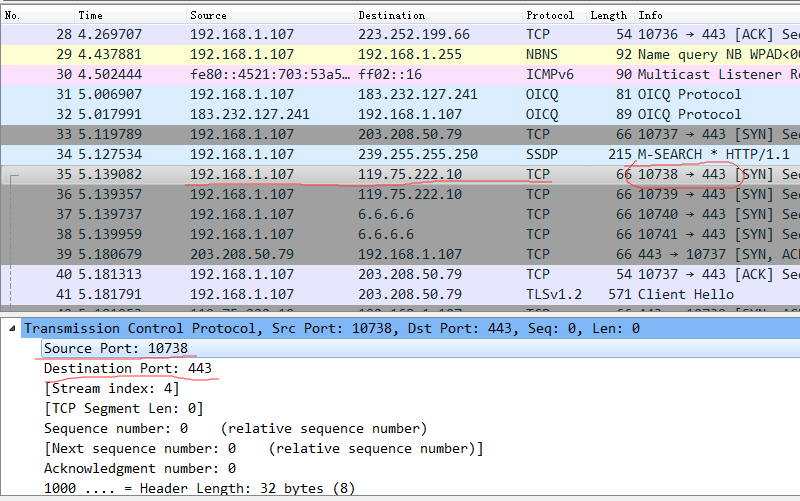

 1、源端口和目的端口：如图中标注所示，源端口号为10738、目的端口号为443

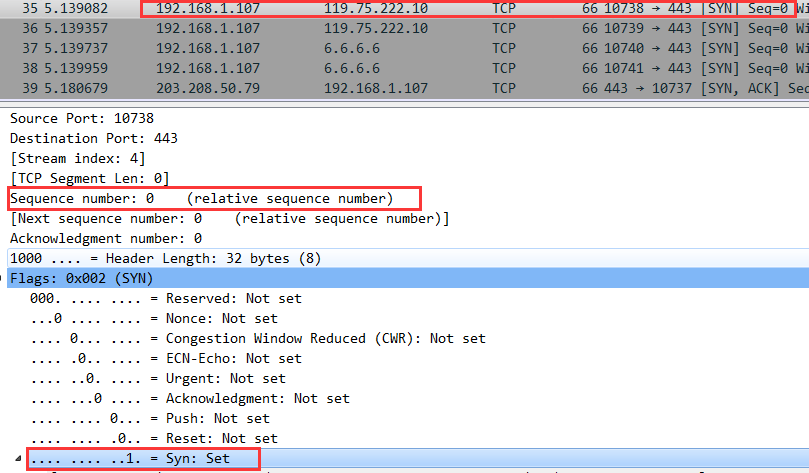

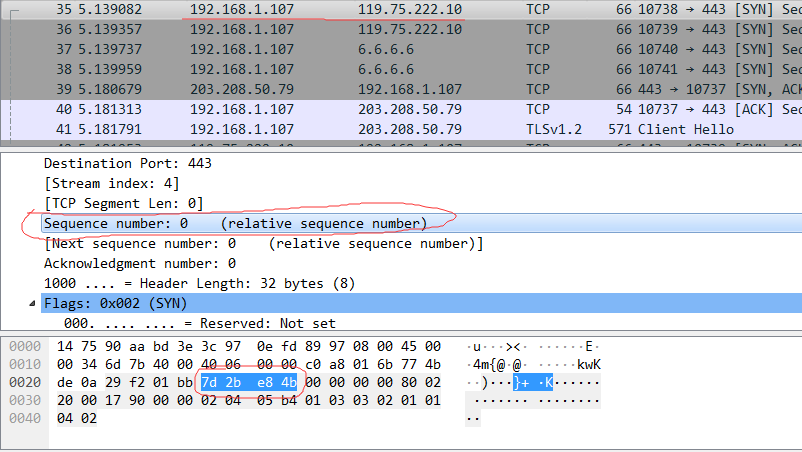

2、32位序列号：图中所示为发端发送连接请求的报文，因此可知SYN=1，序号字段有效，seq=0（相对），实际序号为：7d 2b e8 4b

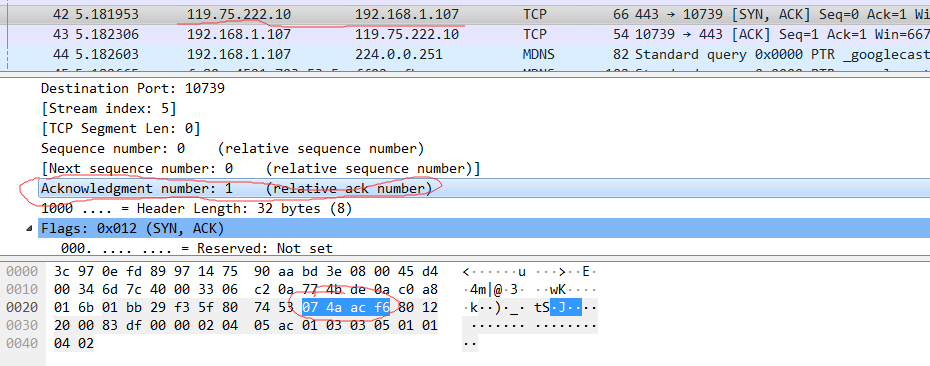

3、32位确认号：如图所示，该报文为目的端确认报文，ACK=1，确认号字段有效，ack=1（相对），实际值为：07 4a ac f6

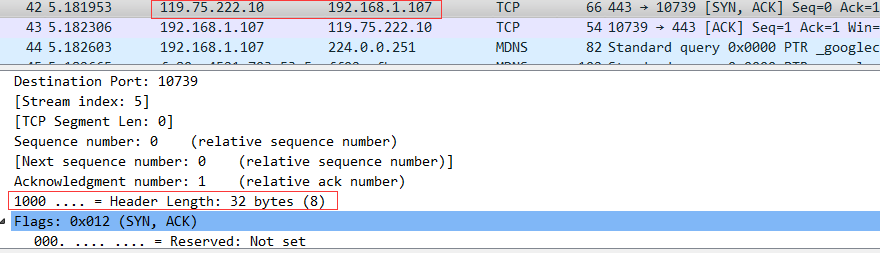

4、首部长度：如图，仍然是用上一报文段分析，首部长度指出首部共有多少个4字节，显然看出该报文首部长度为32字节，字段值为（8）

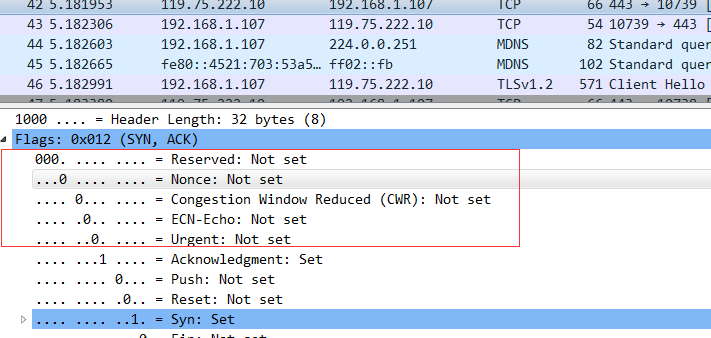

5、保留字段：占用6位，保留为今后使用。

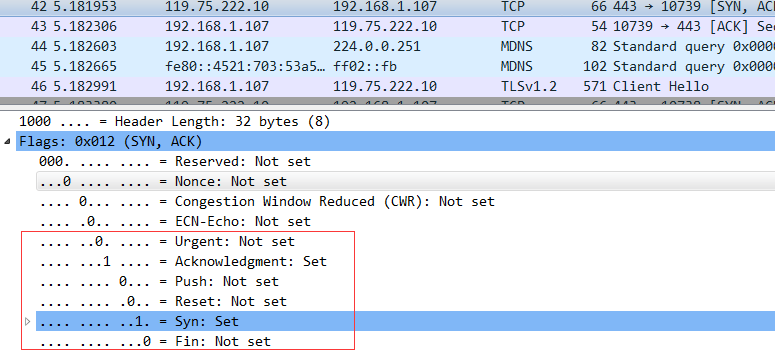

6、6位标志位：如图URG   ACK   PSH   RST   SYN   FIN，在tcp的连接管理中将体现出它的用处。

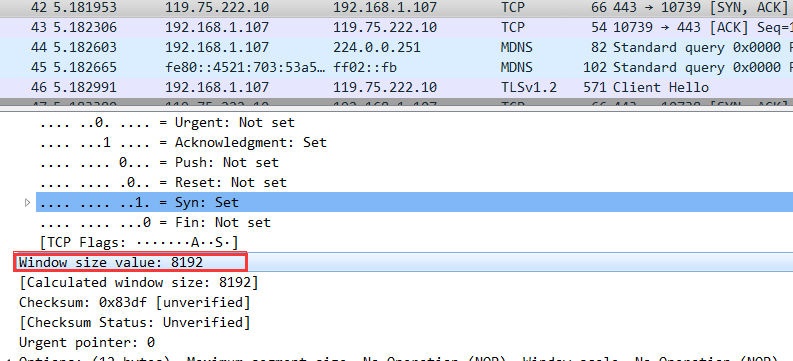

 7、16位窗口大小：如图标记，窗口字段用来让对方设置发送窗口一次性可以发送多少字节，这里的窗口大小为：8192

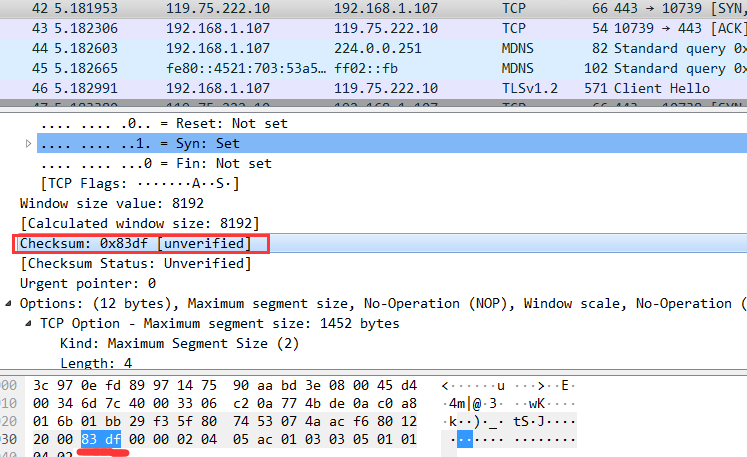

8、16位TCP校验和：如图标示，校验和字段检验的范围包括首部和数据这两部分。校验和字段用于校验TCP报头部分和数据部分的正确性

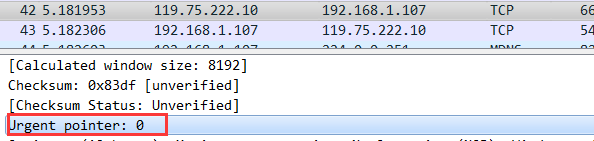

9、16位紧急指针：如图标示，指出本报文段中紧急数据共有0字节



二、TCP的连接管理

1、TCP的连接建立（三次握手）：

（1）第一次握手：目的端处于被动打开状态，发送端向目的端发出连接请求，SYN=1，序号seq=0

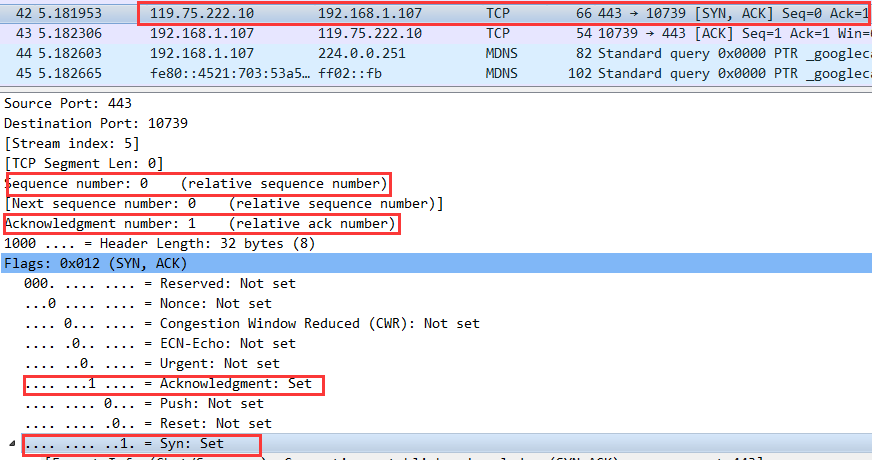

（2）第二次握手：目的端确认报文，SYN=1,ACK=1，确认号ack=1，选择自己的发送序号：seq=0

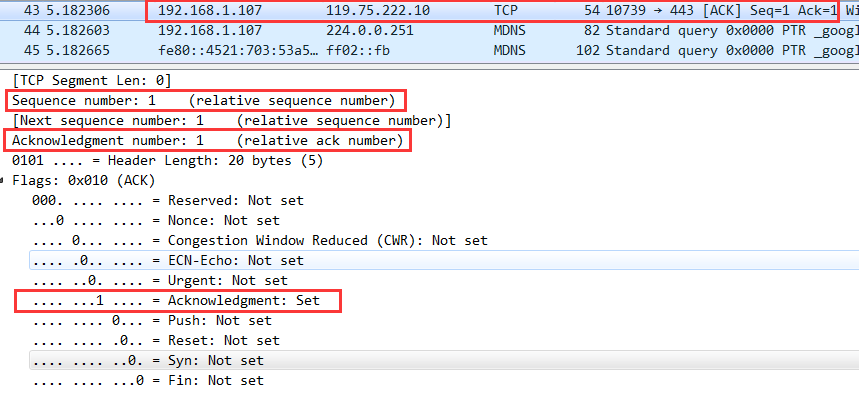

（3）第三次握手：发送端确认报文ACK=1，确认号ack=1，序号seq=1



2、TCP数据传送：数据在传送过程中存在推送和紧急处理（URG=1）情况，在本次抓包中未出现URG=1，因此分析推送过程

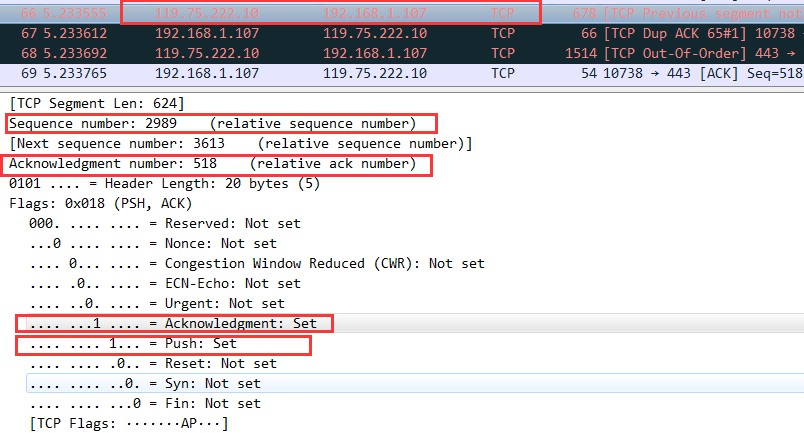

（1）目的端向发送端推送数据，Push=1，ACK=1，ack=518，seq=2989（报文中多次由目的端推送数据到发送端，在此不再全部列出）



3、TCP的连接释放（四次握手）

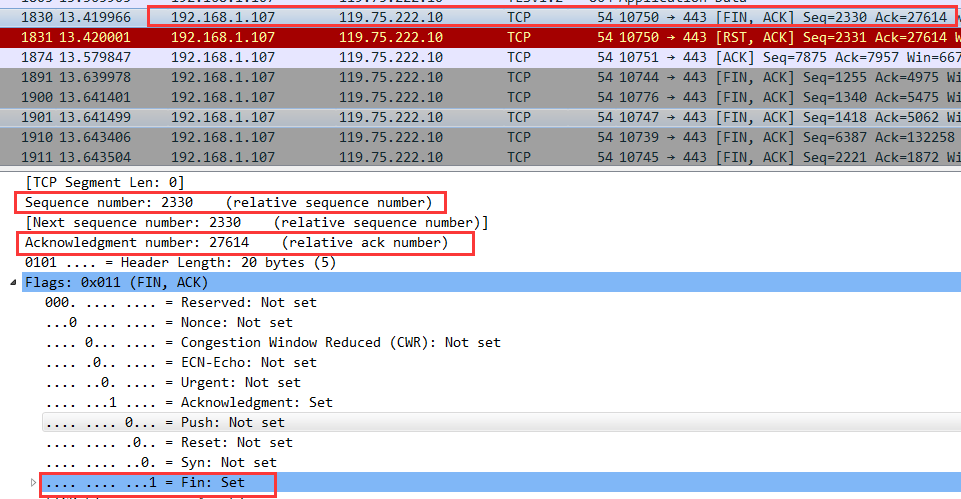

（1）发送端先向TCP发出连接释放报文段：FIN=1，seq=2330，ack=27614

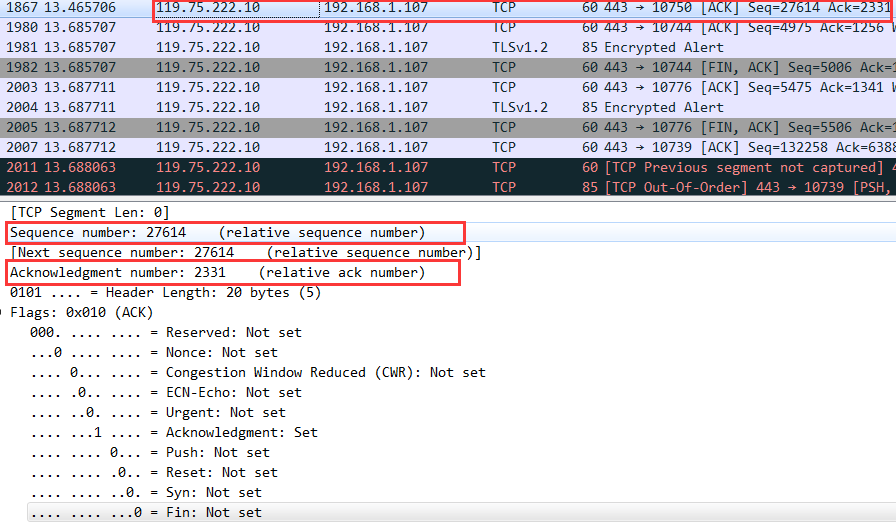

（2）目的端确认，ACK=1，ack=2331，seq=27614

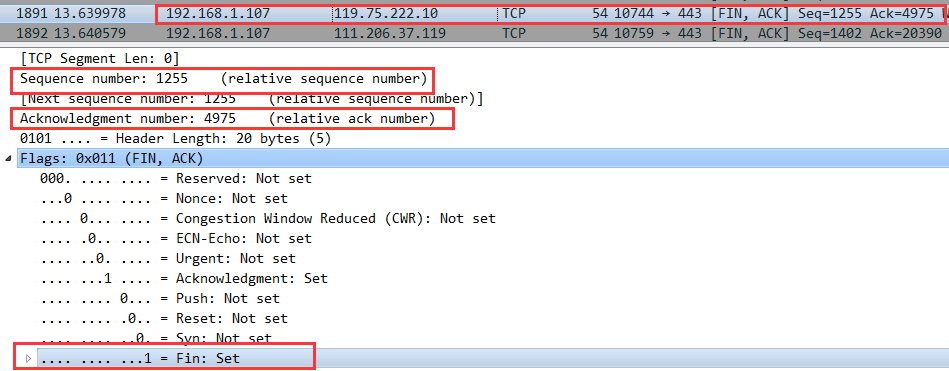

（3）此时，目的端仍有报文发送，发送端确认后再次发送释放请求：FIN=1，seq=1255，ack=4975

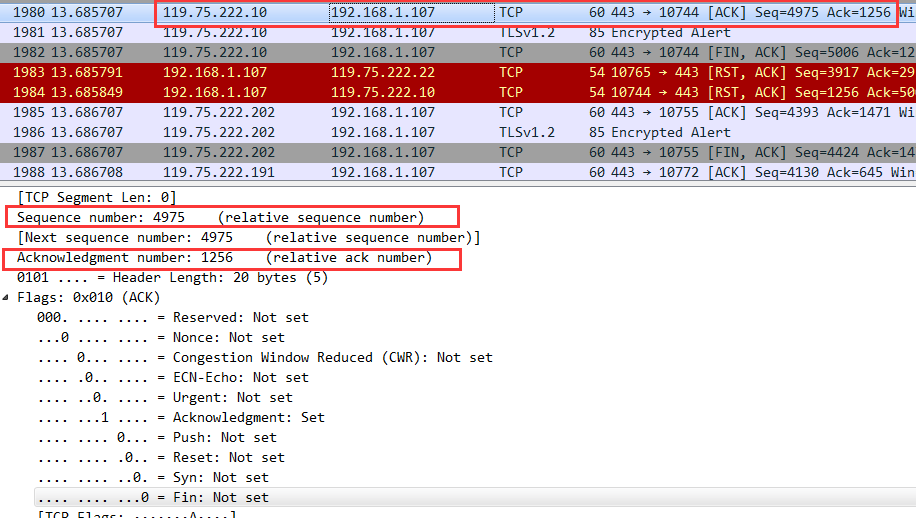

（4）目的端确认释放（发送端到目的端的释放）ACK=1，ack=1256，seq=4975

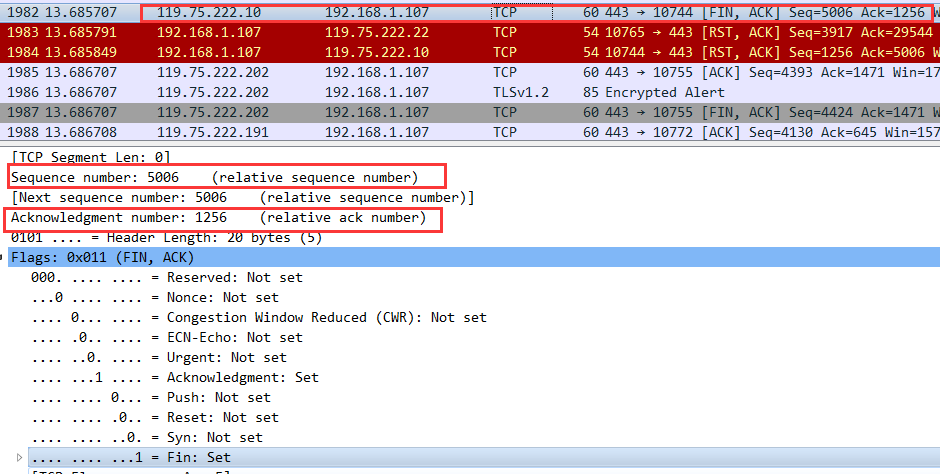

（5）目的端没有数据发送：FIN=1，ACK=1，seq=5006，ack=1256
