一、实验目的

1. 能够对Open vSwitch进行基本操作；
2. 能够通过命令行终端使用OVS命令操作Open vSwitch交换机，管理流表；
3. 能够通过Mininet的Python代码运行OVS命令，控制网络拓扑中的Open vSwitch交换机

二、实验环境

1. 下载虚拟机软件Oracle VisualBox 或 VMware；
2. 在虚拟机中安装Ubuntu 20.04 Desktop amd64，并完整安装Mininet；

三、实验要求

（一）基本要求

1. 创建OVS交换机，并以ovs-switchxxx命名，其中xxx为本人在选课班级中的序号，例如ovs-switch001, ovs-switch088等。在创建的交换机上增加端口p0和p1，设置p0的端口号为100，p1的端口号为101，类型均为internal；为了避免网络接口上的地址和本机已有网络地址冲突，需要创建虚拟网络空间（参考命令netns）ns0和ns1，分别将p0和p1移入，并分别配置p0和p1端口的ip地址为190.168.0.100、192.168.0.101，子网掩码为255.255.255.0；最后测试p0和p1的连通性。

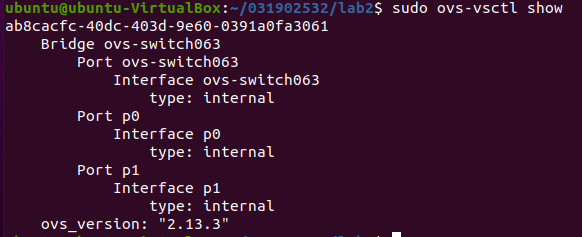

• ovs-vsctl show命令

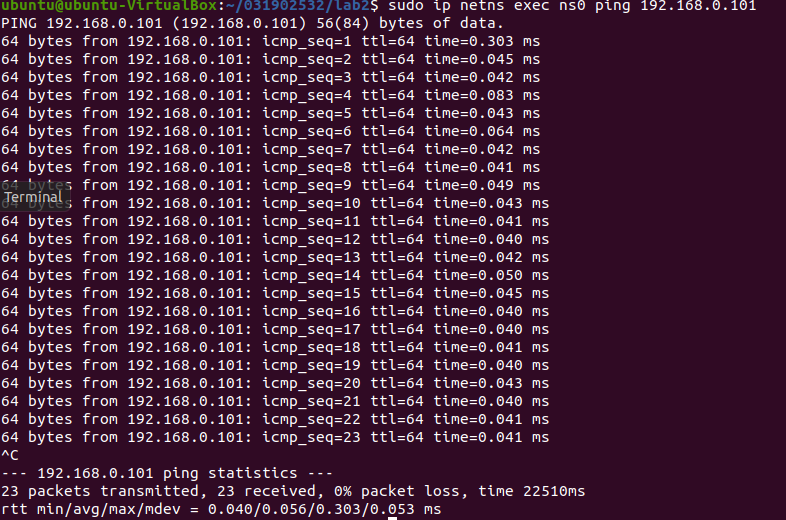

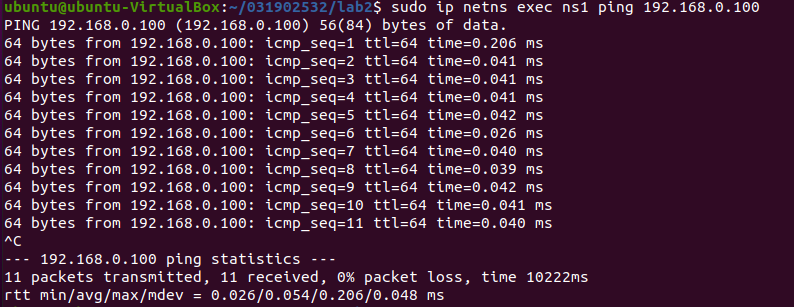

• p0和p1连通性测试的执行结果截图

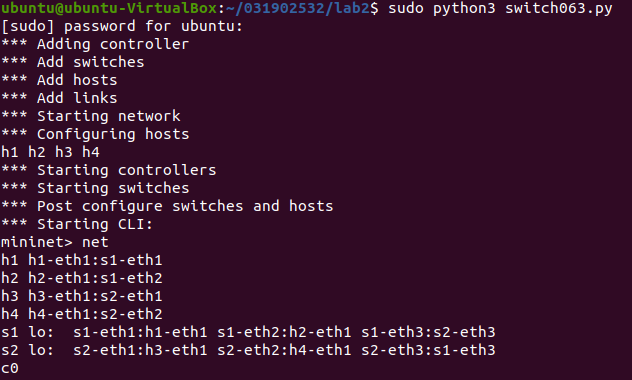

2. 使用Mininet搭建的SDN拓扑，如下图所示，要求支持OpenFlow 1.3协议，主机名、交换机名以及端口对应正确。

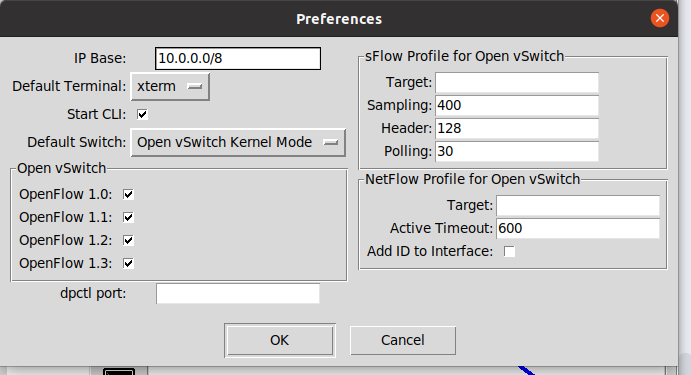

• 修改端口

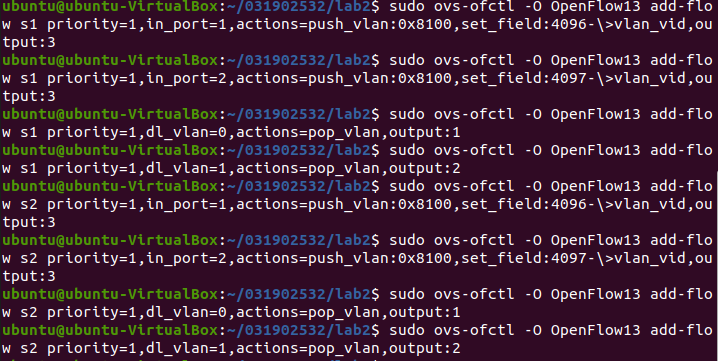

3. 通过命令行终端输入“ovs-ofctl”命令，直接在s1和s2上添加流表，划分出所要求的VLAN。

VLAN_ID	Hosts
0	h1 h3
1	h2 h4

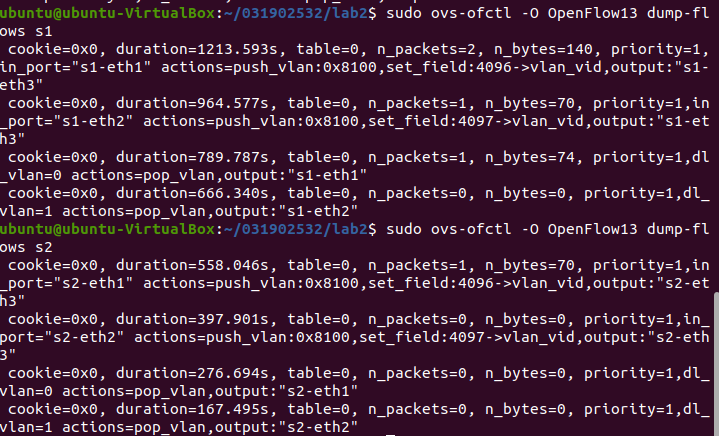

• 交换机流表



4. 主机连通性要求：

• h1 – h3互通
• h2 – h4互通
• 其余主机不通

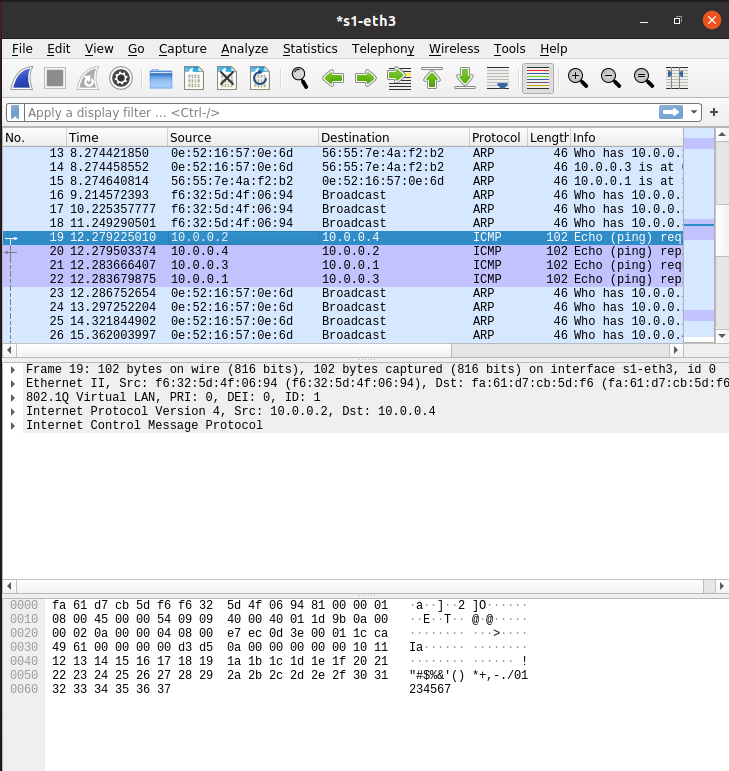

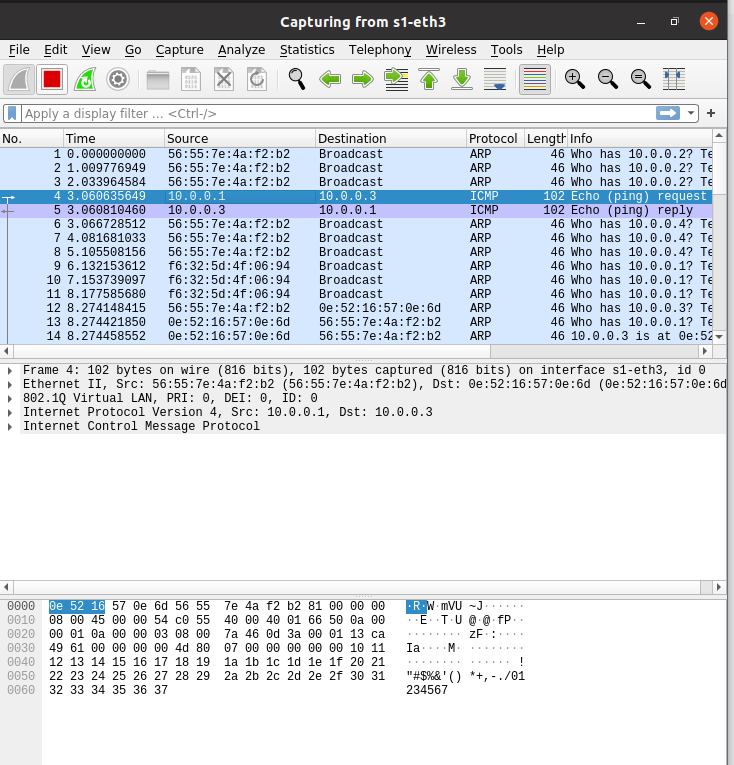

• wireshark抓包
• h1到h3的包

• h2到h4的包

（二）进阶要求

阅读SDNLAB实验使用Mininet，编写Python代码，生成（一）中的SDN拓扑，并在代码中直接使用OVS命令，做到可以直接运行Python程序完成和（一）相同的VLAN划分。

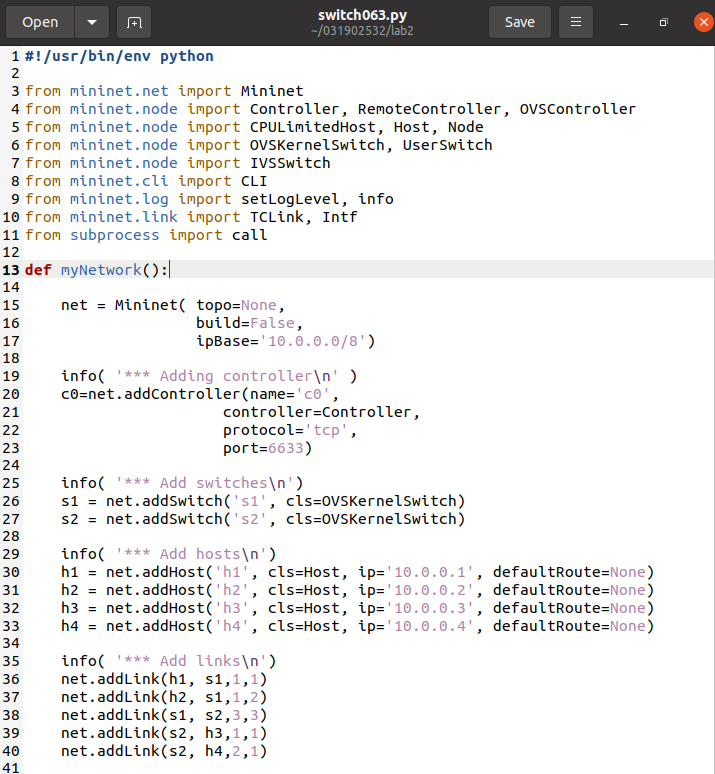

Python代码

#!/usr/bin/env python
from mininet.net import Mininet
from mininet.node import Controller, RemoteController, OVSController
from mininet.node import CPULimitedHost, Host, Node
from mininet.node import OVSKernelSwitch, UserSwitch
from mininet.node import IVSSwitch
from mininet.cli import CLI
from mininet.log import setLogLevel, info
from mininet.link import TCLink, Intf
from subprocess import call

def myNet():
    net = Mininet(topo=None,build=False,ipBase='10.0.0.0/24')
    info( '*** Adding controller\n' )
    c0=net.addController(name='c0',controller=Controller,protocol='tcp',port=6633)
    info( '*** Add switches\n')
    s1 = net.addSwitch('s1', cls=OVSKernelSwitch)
    s2 = net.addSwitch('s2', cls=OVSKernelSwitch)

    info( '*** Add hosts\n')
    h1 = net.addHost('h1', cls=Host, ip='10.0.0.1', defaultRoute=None)
    h2 = net.addHost('h2', cls=Host, ip='10.0.0.2', defaultRoute=None)
    h3 = net.addHost('h3', cls=Host, ip='10.0.0.3', defaultRoute=None)
    h4 = net.addHost('h4', cls=Host, ip='10.0.0.4', defaultRoute=None)

    info( '*** Add links\n')
    net.addLink(s1, h1, 1, 1)
    net.addLink(s1, h2, 2, 1)
    net.addLink(s2, h3, 1, 1)
    net.addLink(s2, h4, 2, 1)
    net.addLink(s1, s2, 3, 3)

    info( '*** Starting network\n')
    net.build()
    info( '*** Starting controllers\n')
    for controller in net.controllers:
        controller.start()
    info( '*** Starting switches\n')
    net.get('s1').start([c0])
    net.get('s2').start([c0])

    info( '*** Post configure switches and hosts\n')
    s1.cmd('sudo ovs-ofctl -O OpenFlow13 add-flow s1 priority=1,in_port=1,actions=push_vlan:0x8100,set_field:4096-\>vlan_vid,output:3')
    s1.cmd('sudo ovs-ofctl -O OpenFlow13 add-flow s1 priority=1,in_port=2,actions=push_vlan:0x8100,set_field:4097-\>vlan_vid,output:3')
    s1.cmd('sudo ovs-ofctl -O OpenFlow13 add-flow s1 priority=1,dl_vlan=0,actions=pop_vlan,output:1')
    s1.cmd('sudo ovs-ofctl -O OpenFlow13 add-flow s1 priority=1,dl_vlan=1,actions=pop_vlan,output:2')
    s2.cmd('sudo ovs-ofctl -O OpenFlow13 add-flow s2 priority=1,in_port=1,actions=push_vlan:0x8100,set_field:4096-\>vlan_vid,output:3')
    s2.cmd('sudo ovs-ofctl -O OpenFlow13 add-flow s2 priority=1,in_port=2,actions=push_vlan:0x8100,set_field:4097-\>vlan_vid,output:3')
    s2.cmd('sudo ovs-ofctl -O OpenFlow13 add-flow s2 priority=1,dl_vlan=0,actions=pop_vlan,output:1')
    s2.cmd('sudo ovs-ofctl -O OpenFlow13 add-flow s2 priority=1,dl_vlan=1,actions=pop_vlan,output:2')
    CLI(net)
    net.stop()

if __name__ == '__main__':
    setLogLevel( 'info' )
    myNet()

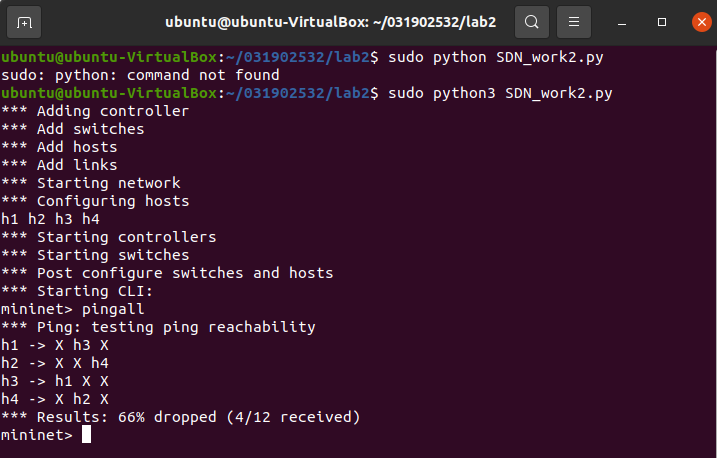

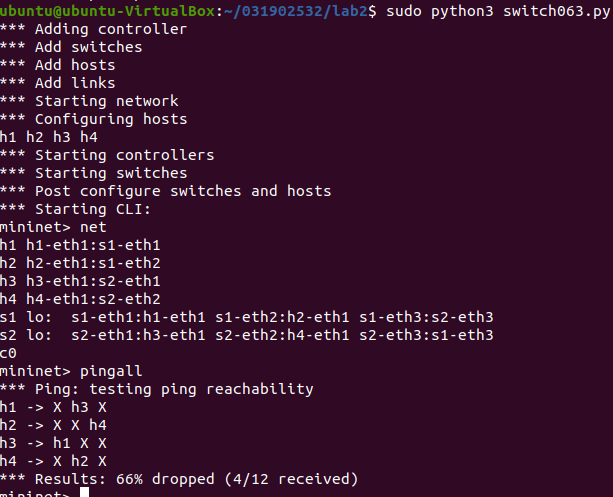

• 运行结果如下


四、个人总结

• 这次实验让我更加理解SDN的三层网络结构和控制与转发分离的思想，这与之前在计算机网络中学习的网络结构有很大不同。在上课之前，我根本不知道什么是流表、流表是怎样产生的。为了更好的理解实验过程，我上网搜索了一些关于流表以及VLAN的博客作为参考。实验完成后，我对控制平面如何对转发进行控制、流表的建立和关于流表的各项命令更加了解。
• 除了了解到关于SDN的知识以外，还有一些让我惊喜的小地方。比如在建立流表的时候需要写很多行的命令，而且一不小心打错了就要重新再写一遍，而且这次实验还有可能要重建很多次的拓扑结构，在一次重新输命令的过程中我发现在命令行中用方向键可以复制之前的命令。也是通过这次实验我才知道可以打开多个命令行进行操作。在实验中让我更加熟悉了Linux系统的这些小细节，也算是一点进步吧。
