反激电源相关

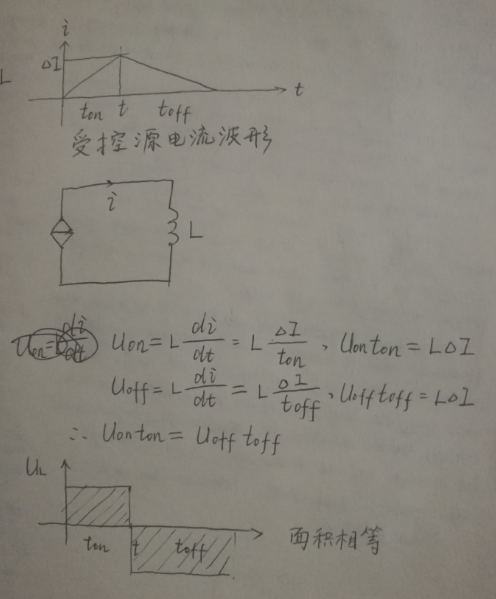

1、关于伏秒平衡

伏秒平衡是针对电感而言的不是针对变压器原边副边绕组而言的。

反激开关电源反射电压Vor有两种理解方式

开关关断后，磁芯的磁通量不变，并且开始减小，在副边线圈中感应除副边电压E2,此时原副边仍旧构成变压器，所以原边变压除E2*n的反射电压Vor。n等于原副边砸比。

对于原边，开关关断后，电流下降，伏秒平衡原则Vin*ton=Vor*toff，也可以计算出

1、副边电感电压15+0.7=15.7V

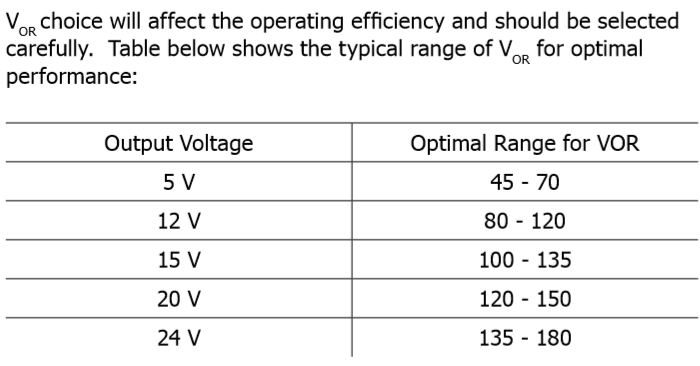

2、反射电压Vor =100-135，反射电压定为135V

3、占空比D=Vor/（Vor+Vin），Dmax=135/(135+486)=0.217

                                                   Dmin=135/(135+594)=0.185   占空比太小

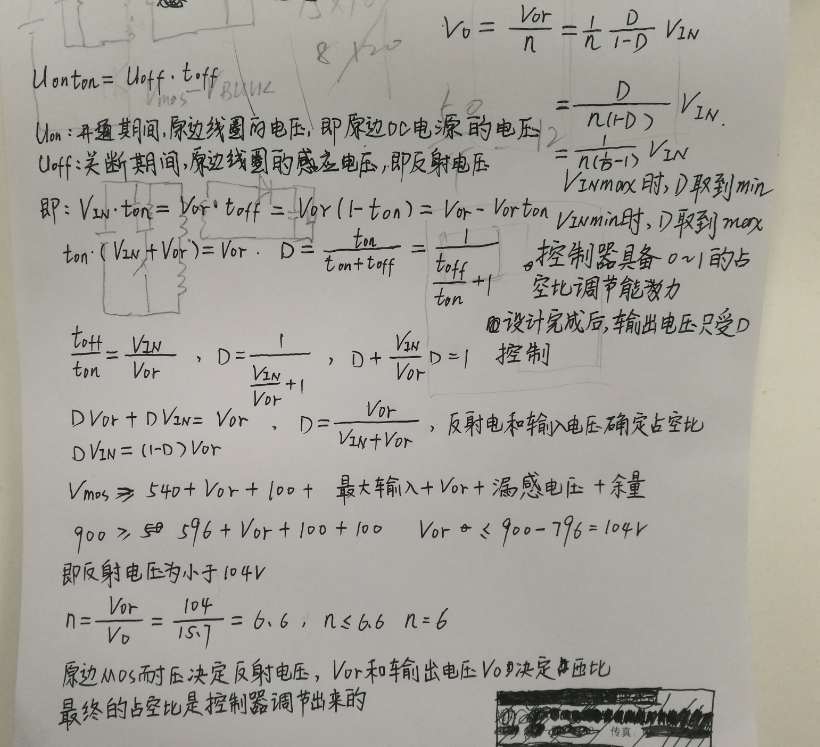

4、反射电压的决定因素，匝比的决定因素，输出电压的决定因素。

从上述分析可知，反射电压有原边mos的耐压决定。匝比有输出电压和反射电压决定。输出电压有占空比决定，

由公式

可知，能够取到的最大占空比受匝比约束，要想占空取大一点，匝比要就要取大一点，匝比增加，反射电压就要增加，这就由击穿mos的危险了。

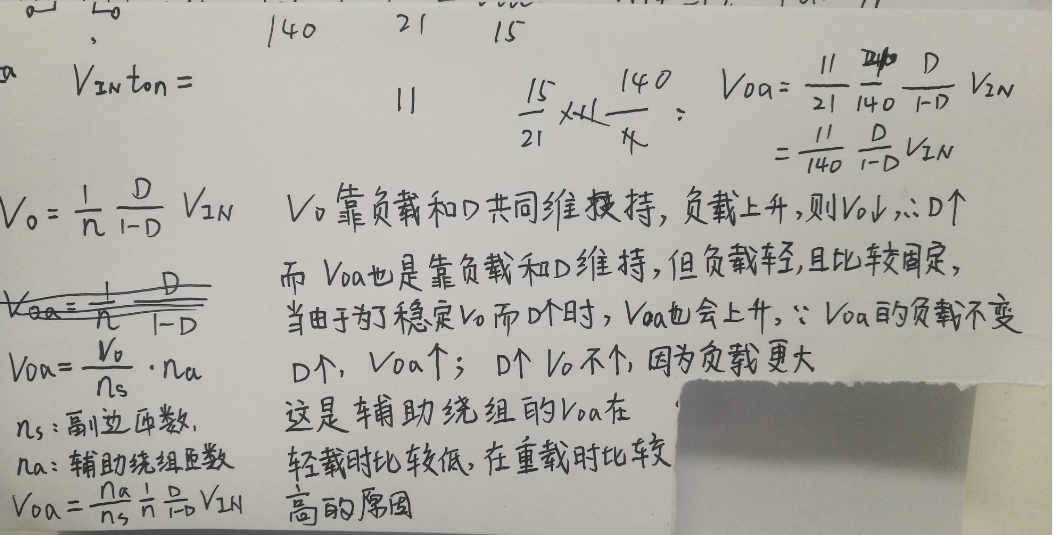

辅助绕组电压计算



原边峰值电流计算方法

原边电感计算方法：
