多设备故障/海量数据分析曲线源码开发基于时间轴同步控制多子曲线浮云E绘图

基于数据曲线分析设备故障，能直观快速的找出故障点时各设备数据和状态，本文详细浮云E绘图研发的大规模设备故障/数据分析曲线控件的功能，有需要的可以联系定制开发。本曲线适用于海量数据高性能的各类数据分析领域的曲线分析场景。

1.曲线X轴-时间轴

所有数据的X轴都是时间，基于时间采集或计算的数据。

时间轴刻度值支持36挡位，包含年、月、日、时、分、秒、毫秒、微妙，比如分包含30m/20m/10/5m/2m/1m。

不同挡位刻度值格式化精度不同，比如每隔是1日，月中日格式化为“d”日，整月天格式为“M-d”，其他模式刻度值都是友好的刻度值格式化。

 1         //作者：浮云绘图，专业付费定制复杂的绘图编辑器、曲线控件、报表等软件
 2         //QQ：316868127
 3         //X轴刻度
 4         else if (m_curScaleIndex == 20)    txt += "   刻度30秒";
 5         else if (m_curScaleIndex == 21)    txt += "   刻度1分钟";
 6         else if (m_curScaleIndex == 22)    txt += "   刻度2分钟";
 7         else if (m_curScaleIndex == 23)    txt += "   刻度5分钟";
 8         else if (m_curScaleIndex == 24)    txt += "   刻度10分钟";
 9         else if (m_curScaleIndex == 25)    txt += "   刻度20分钟";
10         else if (m_curScaleIndex == 26)    txt += "   刻度30分钟";
11         else if (m_curScaleIndex == 27)    txt += "   刻度1小时";
12         else if (m_curScaleIndex == 28)    txt += "   刻度2小时";
13         else if (m_curScaleIndex == 29)    txt += "   刻度5小时";
14         else if (m_curScaleIndex == 30)    txt += "   刻度6小时";
15         else if (m_curScaleIndex == 31)    txt += "   刻度12小时";
16         else if (m_curScaleIndex == 32)    txt += "   刻度1天";
17
18
19
20         //刻度值的精细格式化
21         case 21:        //1分钟
22         case 22:        //2分钟
23         case 23:        //5分钟
24         case 24:        //10分钟
25         case 25:        //20分钟
26         case 26:        //30分钟
27             tm1 = curCTime.GetSecond();                //秒
28             tm2 = curCTime.GetMinute();                //分
29             tm3 = curCTime.GetHour();                //时
30             if (tm1 == 0 && tm2 == 0 && tm3 == 0)
31             {
32                 scVal = curCTime.Format("%m-%d");    //07-22
33             }
34             else if (tm1 == 0 && tm2 == 0)
35             {
36                 scVal = curCTime.Format("%H:%M");    //10:00
37             }
38             else
39             {
40                 scVal = curCTime.Format("%M");    //5-6-7
41             }
42             break;

2.多子曲线支持

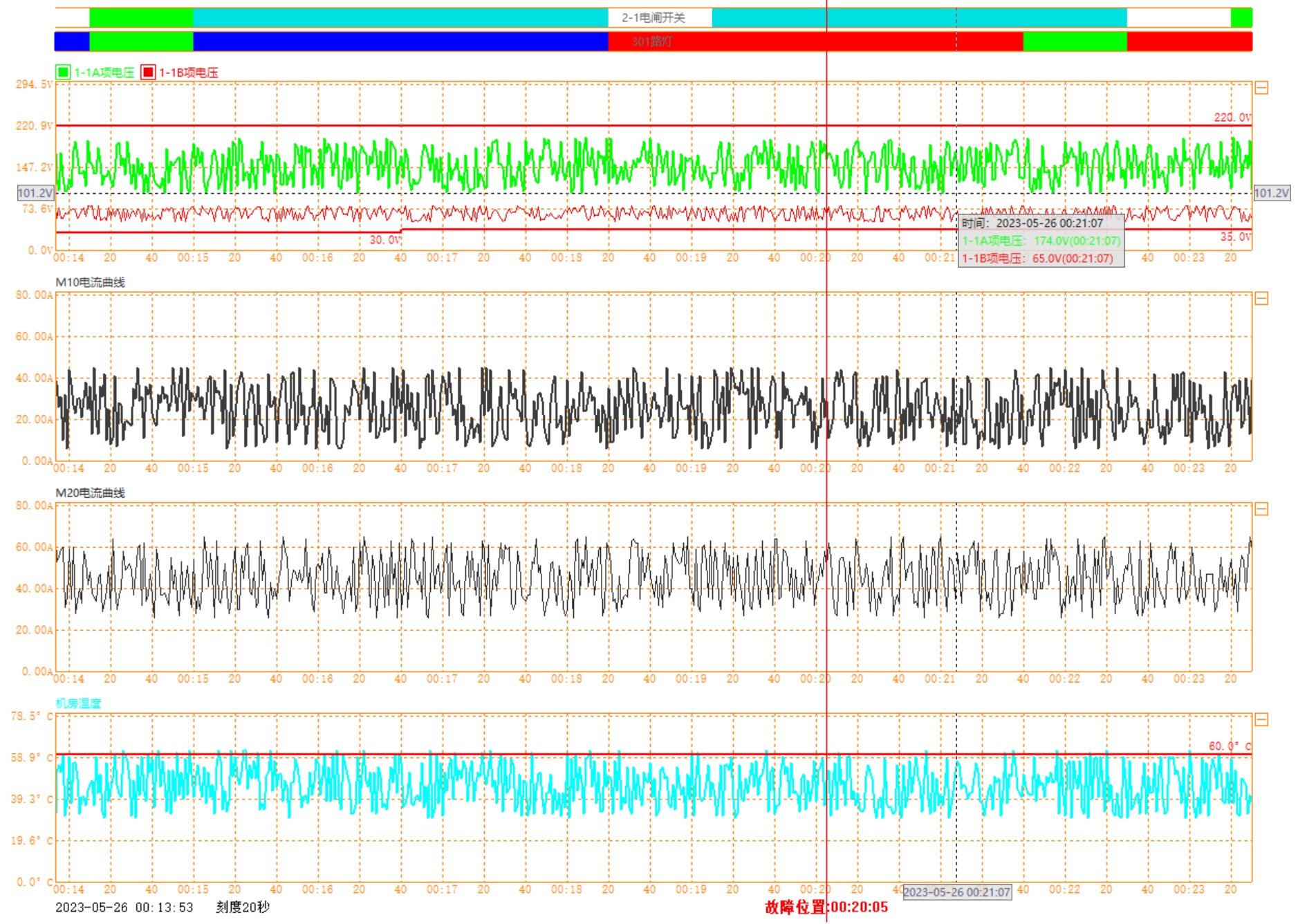

故障数据分析，往往涉及多个设备或者一个设备的多个采集项，需要同屏同时刻展示数据状态，如此导致可能需要一次性展示数条、甚至数十条曲线。清晰、简洁、直观的解决方案就是如上图的布局。

3.多子曲线同步

基于相同时刻的不同设备的数据状态，是故障数据分析的重中之重，多个数据子曲线需要便捷的翻页、缩放等功能保持同步，这样可以从不同角度查看数据之间的关系，快速辅助数据分析。

4.多类型子曲线支持

以设备故障分析为例，某个路灯的数据有多项，比如电压V、电流A、信号（红灯/绿灯/灭灯/故障），电压和电流的数据是数值型的模拟量（如电压0~220V），而信号是指定的有限取值（1红-2绿-0灭-3故障），模拟量适合用数值描点连线，信号量适合用对应的颜色方块......还有更多其他场景下不同的曲线表现形态的需要。所以，支持多类型数据曲线，是数据分析更友好的需要。

5.十字线+Tip框实时测量

数据分析过程中，经常需要对特定点查看数值，这就是异或十字线+透明Tip信息框的作用，具体参考浮云E绘图其他文章。

 1 CFXPen::CFXPen(HWND hWnd, int width, int drawMode)
 2 {
 3     m_hWnd = hWnd;
 4     m_hdc = ::GetDC(hWnd);
 5
 6     HPEN hPen = ::CreatePen(PS_DOT, width, 0x000000);
 7     m_hPenOld = ::SelectObject(m_hdc, hPen);
 8
 9     ::SetROP2(m_hdc, drawMode);
10 }
11
12 CFXPen::~CFXPen()
13 {
14     ::SelectObject(m_hdc, m_hPenOld);
15     ::ReleaseDC(m_hWnd, m_hdc);
16 }

6.故障参考线支持

可设置故障点位置，画线贯穿标识，方便定位分析故障点前后各设备数据变化情况。

1     CMarkCurve* markCurve = new CMarkCurve(faultTime, 2, 0x0000FF);
2     markCurve->SetDescr("故障位置:00:20:05");
3     chart->AddCurve(markCurve );

7.隐藏、折叠、翻页、缩放支持

数据分析涉及许多数据项，需要展示多条曲线，为了更有效的利用有限的可视区域，也尽量排除干扰，需要曲线可隐藏、可折叠。翻页和缩放等功能也是必备的。

大数据设备故障数据分析曲线的主要功能作用就介绍到这里，该曲线组件适用范围广，支持数百万数据点的快速响应。
