SpringMVC的执行流程

一、什么是SpringMVC?

　　Spring MVC 是一个用于构建 Web 应用程序的 Java 框架。它遵循模型-视图-控制器设计模式。它实现了核心 spring 框架的所有基本功能，如控制反转、依赖注入。Spring MVC在DispatcherServlet的帮助下为在Spring框架中使用MVC提供了一个优雅的解决方案。在这里，DispatcherServlet是一个接收传入请求并将其映射到正确资源(如控制器、模型和视图)的类。

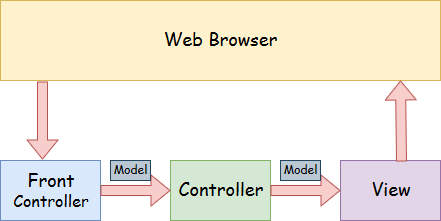

　　SpringMVC也是spring的一个后续产品，换句话说就是在spring原有的基础上，又提供了web应用的MVC模块，其中M表示Model、V表示View、C表示Controller，下图便是SpringMVC的简单流程图。

 　　这里简单对上图的几个模块进行一个解释：

　　Model：模型包含应用程序的数据。数据可以是单个对象或对象的集合。

　　View：视图以特定格式表示提供的信息。一般使用JSP+JSTL来创建视图页面。虽然spring也支持Apache Velocity、Thymeleaf和FreeMarker等其他视图技术。

　　Controller：控制器包含应用程序的业务逻辑。在这里，@Controller 注释用于将类标记为控制器。

　　Front Controller：在 Spring Web MVC 中，DispatcherServlet 类用作前端控制器。它负责管理 Spring MVC 应用程序的流程。

二、SpringMVC的工作流程

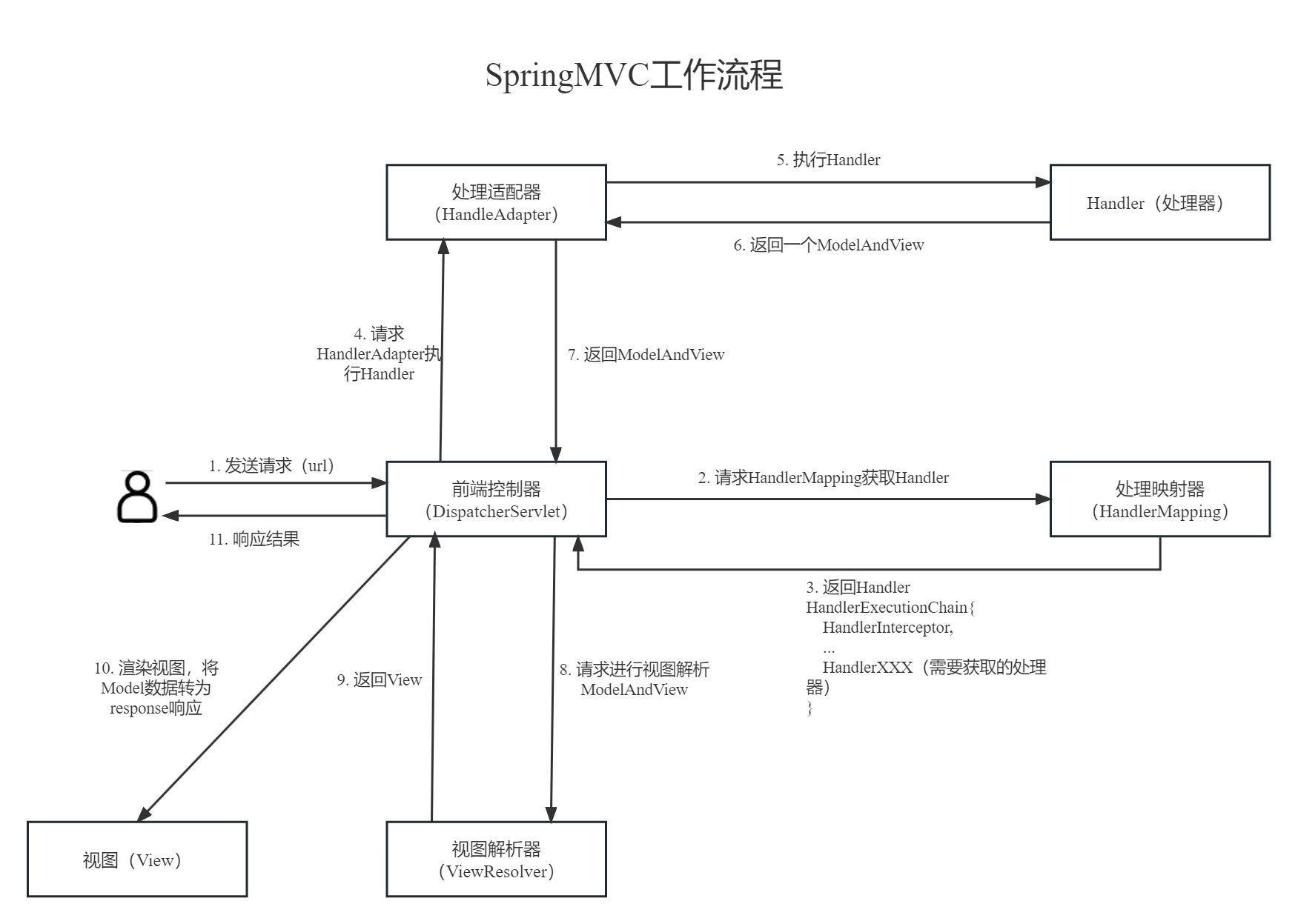

可以看到这里分为大致11个步骤，这11个步骤的任务是这样的：

​ 1、用户发送请求（url）至前端控制器DispatcherServlet；

​ 2、 DispatcherServlet收到请求调用HandlerMapping处理器映射器来获取handler；

​ 3、 处理器映射器找到具体的处理器(可以根据xml配置、注解进行查找)，生成处理器对象及处理器拦截器(如果有则生成)一并返回给DispatcherServlet；

​ 4、DispatcherServlet调用HandlerAdapter处理器适配器；

​ 5、 HandlerAdapter经过适配调用具体的处理器(Handler / Controller，也叫后端控制器)；

​ 6、Controller执行完成返回ModelAndView；

​ 7、 HandlerAdapter将controller执行结果ModelAndView返回给DispatcherServlet；

​ 8、 DispatcherServlet将ModelAndView传给ViewReslover视图解析器进行解析；

​ 9、 ViewReslover解析后返回具体View，这个view不是完整的，仅仅是一个页面（视图）名字，且没有后缀名；

​ 10、DispatcherServlet根据View进行渲染视图（即将模型数据填充至视图中）；

​ 11、 DispatcherServlet响应用户。

图中可以看到，DispatcherServlet（前端控制器）占据了很大的一部分，事实也是这样，springMVC中，DispatcherServlet（其本质就是一个Serverlet）是他的核心。
