实验3 转移指令跳转原理及其简单应用编程

1. 实验任务1

给出程序task1.asm源码，及，运行截图

assume cs:code, ds:data

data segment
    x db 1, 9, 3
    len1 equ $ - x

    y dw 1, 9, 3
    len2 equ $ - y
data ends

code segment
start:
    mov ax, data
    mov ds, ax

    mov si, offset x
    mov cx, len1
    mov ah, 2
 s1:mov dl, [si]
    or dl, 30h
    int 21h

    mov dl, ' '
    int 21h

    inc si
    loop s1

    mov ah, 2
    mov dl, 0ah
    int 21h

    mov si, offset y
    mov cx, len2/2
    mov ah, 2
 s2:mov dx, [si]
    or dl, 30h
    int 21h

    mov dl, ' '
    int 21h

    add si, 2
    loop s2

    mov ah, 4ch
    int 21h
code ends
end start

运行截图：

回答问题①

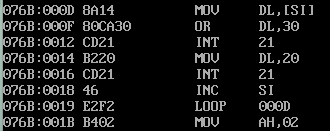

① line27, 汇编指令 loop s1 跳转时，是根据位移量跳转的。通过debug反汇编，查看其机 器码，分析其跳转的位移量是多少？（位移量数值以十进制数值回答）从CPU的角度，说明是如何计算得到跳转后标号s1其后指令的偏移地址的。

位移量是-14

cup当前指令机器码后两位为F2，求补码为-14，当前指令加本身长度得1bh，减去14得跳转后的偏移地址0dh。

回答问题②

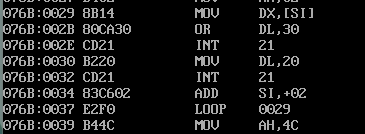

② line44，汇编指令 loop s2 跳转时，是根据位移量跳转的。通过debug反汇编，查看其机 器码，分析其跳转的位移量是多少？（位移量数值以十进制数值回答）从CPU的角度，说明 是如何计算得到跳转后标号s2其后指令的偏移地址的。

位移量是-16



 cup将当前指令机器码后两位为f0，求补码为-16，当前指令加本身长度得39h，减去16得跳转后的偏移地址29h。

问题③

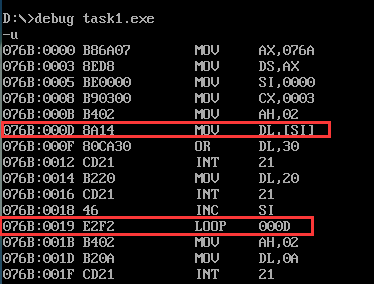

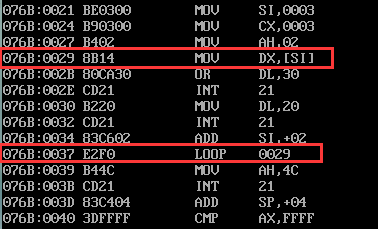

③ 附上上述分析时，在debug中进行调试观察的反汇编截图





2. 实验任务2

给出程序task2.asm源码

assume cs:code, ds:data

data segment
    dw 200h, 0h, 230h, 0h
data ends

stack segment
    db 16 dup(0)
stack ends

code segment
start:
    mov ax, data
    mov ds, ax

    mov word ptr ds:[0], offset s1
    mov word ptr ds:[2], offset s2
    mov ds:[4], cs

    mov ax, stack
    mov ss, ax
    mov sp, 16

    call word ptr ds:[0]
s1: pop ax

    call dword ptr ds:[2]
s2: pop bx
    pop cx

    mov ah, 4ch
    int 21h
code ends
end start

给出分析、调试、验证后，寄存器(ax) = ? （bx) = ? （cx) = ? 附上调试结果界面截图。

① 根据call指令的跳转原理，先从理论上分析，程序执行到退出（line31)之前，寄存器(ax) = ? 寄存器(bx) = ? 寄存器(cx) = ?

答：从理论上分析ax中的值是s1的偏移地址，bx中的值是s2的偏移地址，cx中的值是cs中的值。

因为第24行call word ptr ds:[0]是跳转到ds:[0]指向的地址执行，并将当前IP压栈，而mov word ptr ds:[0], offset s1表示ds:[0]中的地址是s1的偏移地址，所以出栈的值是s1的偏移地址。

call dword ptr ds:[2]将cs、IP都压入栈中，IP是s2的偏移地址，所以bx中是s2的偏移地址，cx中是cs储存的值。

② 对源程序进行汇编、链接，得到可执行程序task2.exe。使用debug调试，观察、验证调试结果与理论分析结果是否一致。

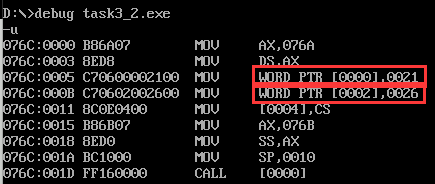

先查看s1、s2的偏移地址和cs中的存储值：

s1的偏移地址为0021，s2中的偏移地址为0026，cs中的值为076C。

执行程序后，调试结果与理论分析结果一致。

3. 实验任务3

在屏幕上以十进制形式输出data段中这一组连续的数据，数据和数据之间以空格间隔。

要求： 编写子程序printNumber

功能：以十进制形式输出一个两位数

入口参数：寄存器ax（待输出的数据 --> ax）

出口参数：无

编写子程序printSpace

功能：打印一个空格

入口参数：无

出口参数：无

在主体代码中，综合应用寻址方式和循环，调用printNumber和printSpace, 实现题目要求。

此部分书写内容：

代码：

assume ds:data, cs:code

data segment
    x db 99, 72, 85, 63, 89, 97, 55
    len equ $- x
data ends

code segment
start:
    mov ax,data
    mov ds,ax
    mov si,0
    mov cx,len

s:  call printNumber
    call printSpace;
    inc si
    loop s

    mov ah,4ch
    int 21h

printNumber:
    mov ah, 0
    mov al, [si]
    mov bl, 10
    div bl
    mov bl,al
    mov bh,ah

    mov ah,2
    mov dl,bl
    add dl,30h
    int 21h

    mov ah,2
    mov dl,bh
    add dl,30h
    int 21h
    ret


printSpace:
    mov ah,2
    mov dl,' '
    int 21h
    ret

code ends
end start

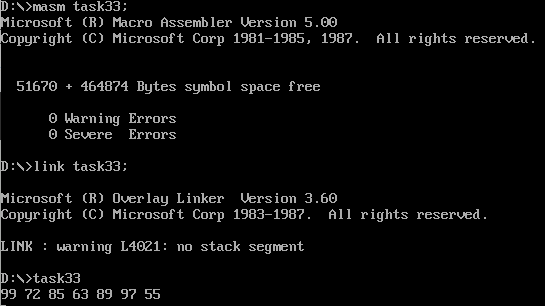

给出程序源码task3.asm 运行测试截图

4. 实验任务4

在屏幕上以指定颜色、指定行，在屏幕上输出字符串。

要求： 编写子程序printStr

功能：在指定行、以指定颜色，在屏幕上显示字符串

入口参数 字符串首字符地址 --> ds:si（其中，字符串所在段的段地址—> ds, 字符串起始地址的偏 移地址—> si）

字符串长度 --> cx

字符串颜色 --> bl

指定行 --> bh （取值：0 ~24）

出口参数：无

在主体代码中，两次调用printStr，使得在屏幕最上方以黑底绿字显示字符串，在屏幕最下方以黑 底红色显示字符串

此部分书写内容：

代码：

assume cs:code, ds:data

data segment
    str db 'try'
    len equ $ - str
data ends

code segment
start:
    mov ax,data
    mov ds,ax

    mov si,0
    mov cx,len
    mov bl,00000010b
    mov bh,0
    call printStr

    mov si,0
    mov cx,len
    mov bl,00000100b
    mov bh,24
    call printStr

    mov ah,4ch
    int 21h

printStr:
    mov ax,0b800h
    mov es,ax
    mov ax,0
    mov al,bh
    mov dx,160
    mul dx
    mov di,ax

s:  mov al,ds:[si]
    mov es:[di],al
    inc si
    inc di
    mov es:[di],bl
    inc di
    loop s
    ret

code ends
end start

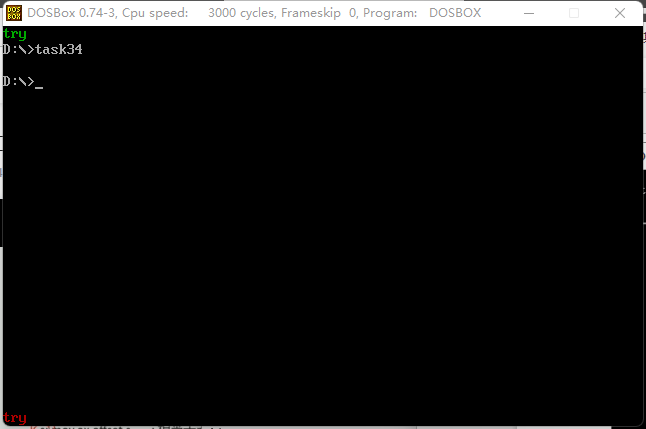

给出程序源码task4.asm 运行测试截图

5. 实验任务5

在80×25彩色字符模式下，在屏幕最后一行正中间显示学号。要求输出窗口蓝底，学号和两侧折线，以 白色前景色显示。

此部分书写内容：

代码：

assume cs:code, ds:data

data segment
    stu_no db '201983290108'
    len = $ - stu_no
    len1 = (80-len)/2
data ends

code segment
start:
    mov ax,data
    mov ds,ax

    mov bl,00010000b
    call printColor

    mov si,0
    mov bl,00010111b
    mov bh,24
    call printStr
    mov ah,4ch
    int 21h

printColor:
    mov ax,0b800h
    mov es,ax
    mov ax,0
    mov al,25
    mov dx,0
    mov dx,80
    mul dx
    mov cx,ax
    mov al,' '
    mov di,0
    s:    mov es:[di],al
        inc di
        mov es:[di],bl
        inc di
        loop s
    ret

printStr:
    mov ax,0b800h
    mov es,ax
    mov ax,0
    mov al,bh
    mov dx,160
    mul dx
    mov di,ax

    mov al,'-'
    mov cx,len1
    s1:    mov es:[di],al
        inc di
        mov es:[di],bl
        inc di
        loop s1

    mov cx,len
    s2:    mov al,ds:[si]
        mov es:[di],al
        inc si
        inc di
        mov es:[di],bl
        inc di
        loop s2

    mov al,'-'
    mov cx,len1
    s3:    mov es:[di],al
        inc di
        mov es:[di],bl
        inc di
        loop s3
    ret
code ends
end start

给出程序源码task5.asm 运行测试截图
