ES2T34泡棉机各传感器功能

传感器区分

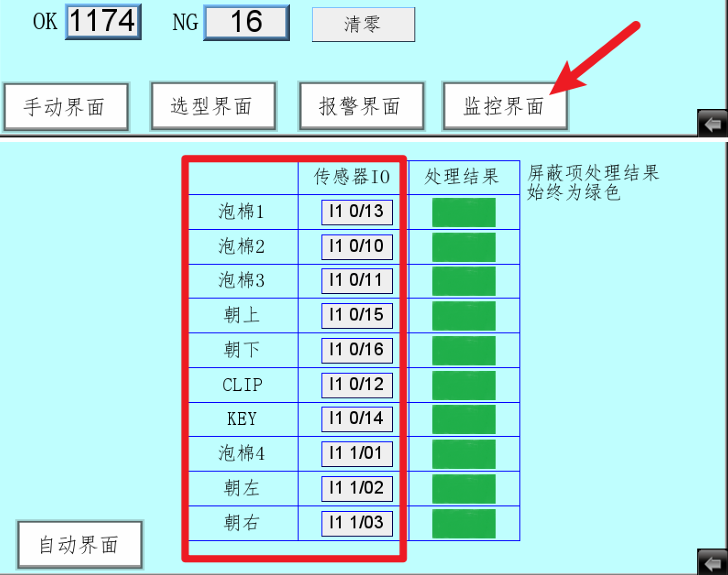

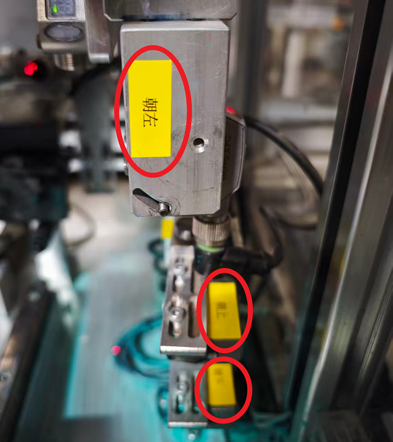

根据传感器上贴的标签以及传感器监控⻚⾯，快速确认各功能对应的传感器。

---

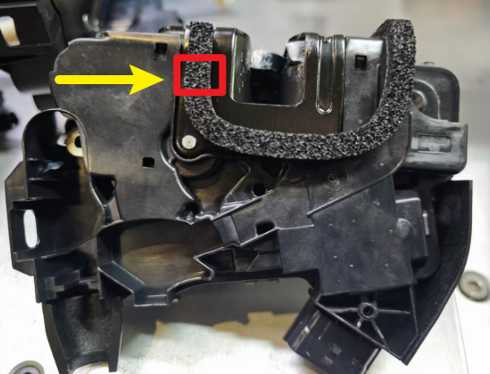

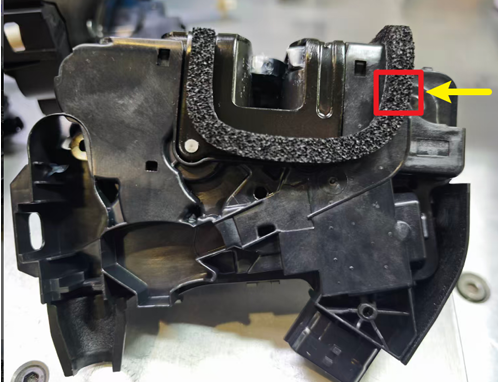

泡棉1

侧⾯光电，红框处应存在泡棉

---

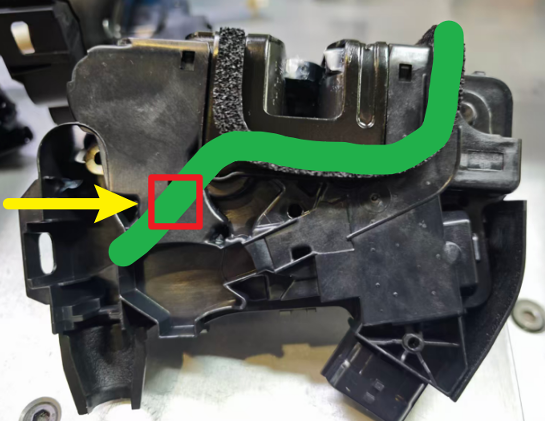

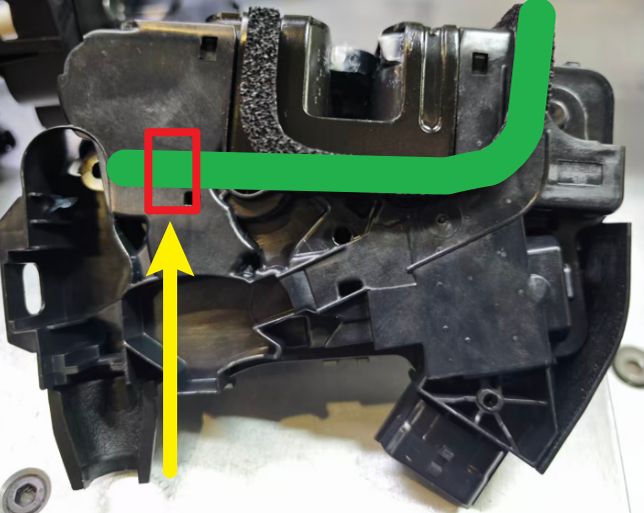

泡棉2

侧⾯光电，，对应⻔锁的泡棉⾛向为绿⾊线路，红框处应存在泡棉

---

泡棉3

侧⾯光电，红框处应存在泡棉

---

泡棉4

上⽅光电， ES2V ⽤，对应⻔锁的泡棉⾛向为绿⾊线路，红框处应存在泡棉

---

朝上

侧⾯光电，红框处应存在钥匙⼿柄 注意：需要检测到⼿柄上⿊⾊⼩零件的有⽆

---

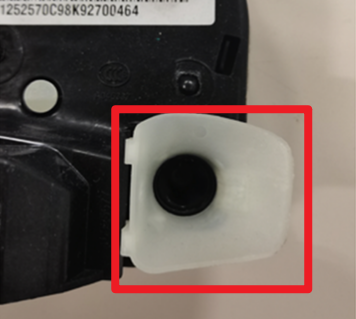

朝下

侧⾯光电，红框处应存在钥匙⼿柄 注意：需要检测到⼿柄上⼩零件的有⽆

---

朝左

⼏乎不⽤，只有⼀款停产品种⽤到，万⼀启⽤，需联系 ME 调整

---

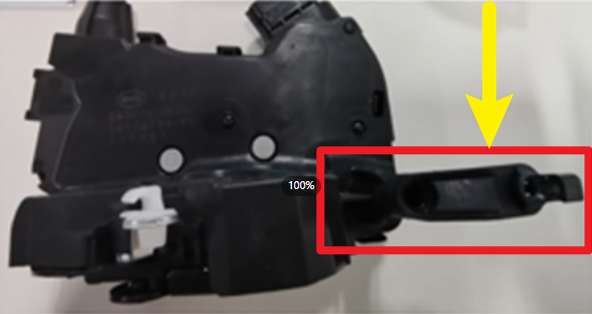

朝右

上方光电，红框处应存在钥匙⼿柄

---

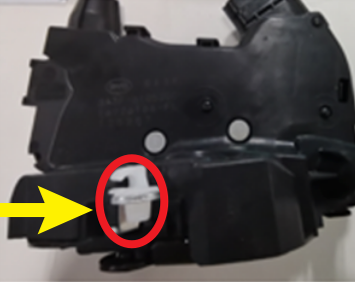

CLIP

侧面光电，检测拉杆版本的⽩⾊卡扣是否安装

---

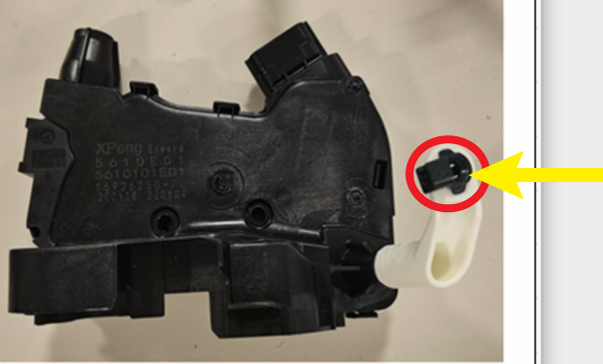

KEY

检测钥匙漏⽃是否漏装

---

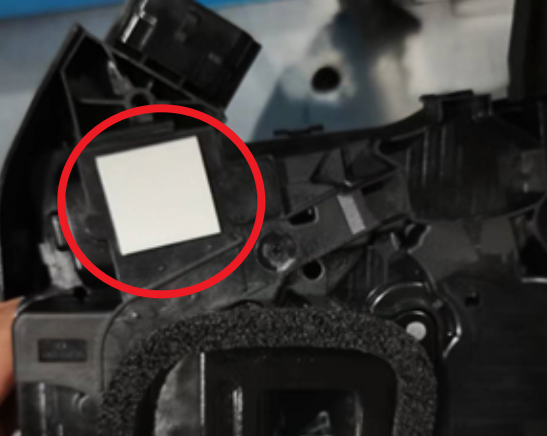

⽩⾊泡棉（停⽤）

正后⽅的⽩⾊泡棉检测传感器，⽬前未使⽤，配⽅中也⽆该选项
