OP61螺纹孔检测调节

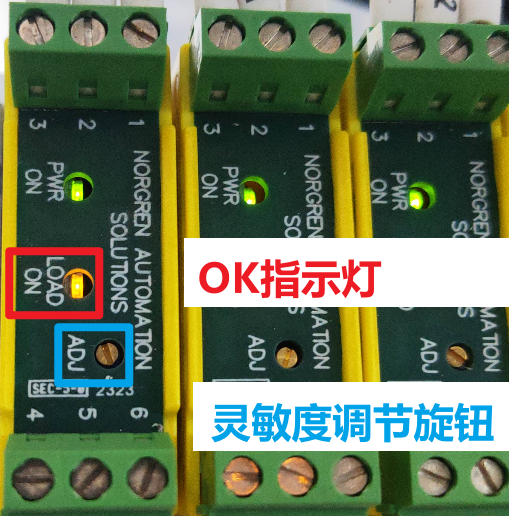

1.指示灯

绿色为电源指示灯。

红框内的为检测结果指示灯。

螺纹探测杆压下去后橙色灯亮起代表螺纹检测OK，不亮代表NG。



2.如何调节？

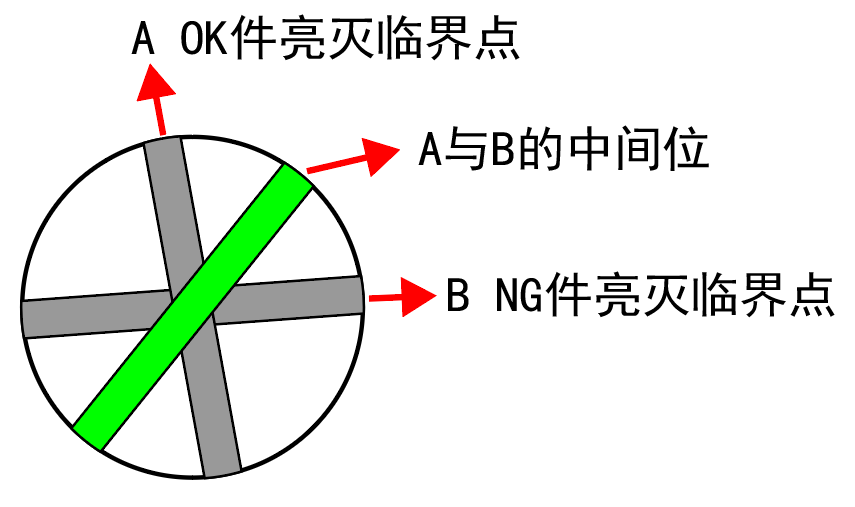

（1）用正常件，调节旋钮，使其刚好从灭到亮，记为位置A。

（2）换缺螺纹的PO4件，此时应该是灭的，继续顺着刚才的方向旋转，使其刚好从灭到亮，即为B。

（3）将旋钮往回转到A与B之间的中间位置，此时PO4件应该灭掉。

（4）换回正常件再次确认一次。
