TIPEN铆螺母枪的维修及保养

点击目录跳转

1.铆头的更换

2.凹形离合器的更换

3.更换液压油

4.拉铆旋转出现异响的处理方法

1.铆头的更换

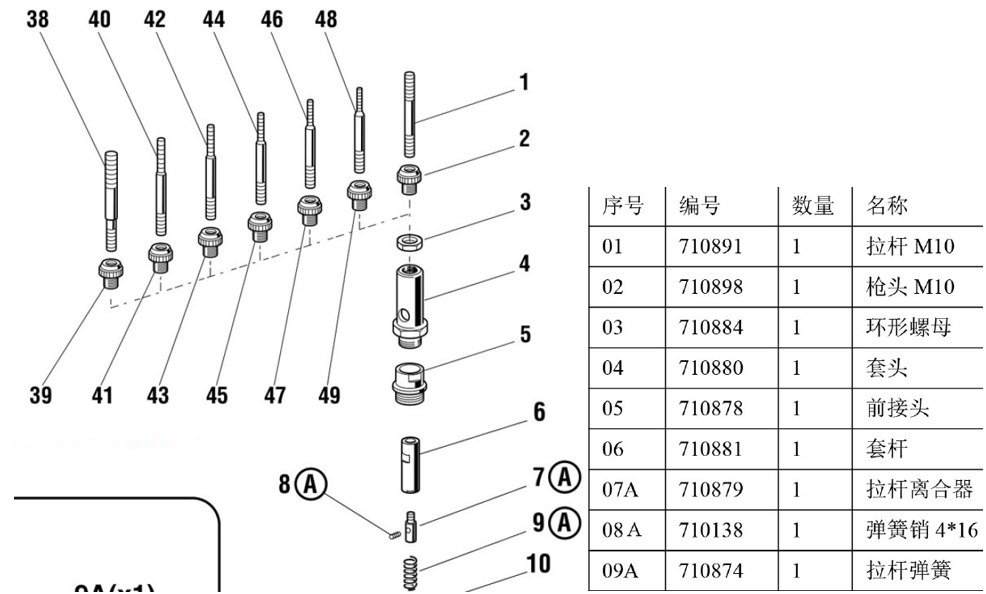

1.1拉铆枪前端结构

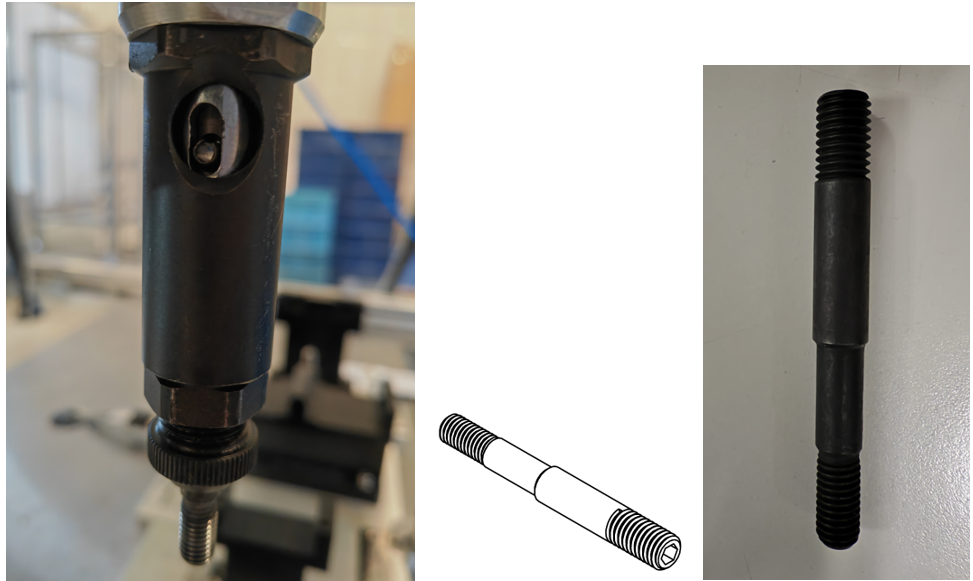

拉杆的M10端固定在拉铆枪上，M8端为使用端。







1.2.拆卸步骤

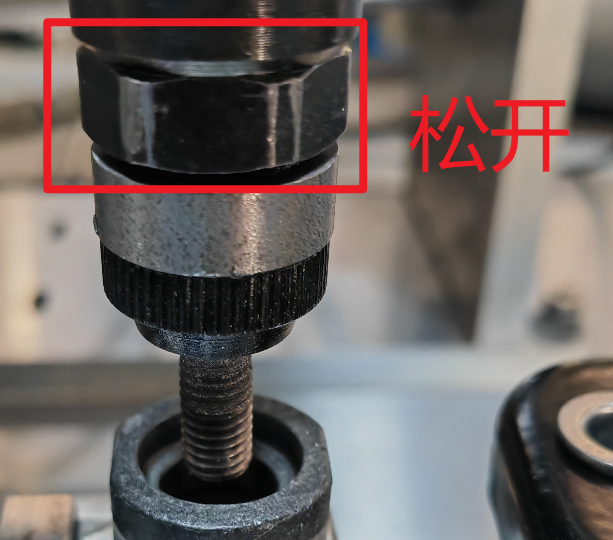

1.2.1松开环形螺母，拆下枪头

 因为新增加了限位环，所以环形螺母(03)只能松一点，然后把下部分枪头(02)+限位环+环形螺母(03)整体拆下。

 1.2.2拆拉杆

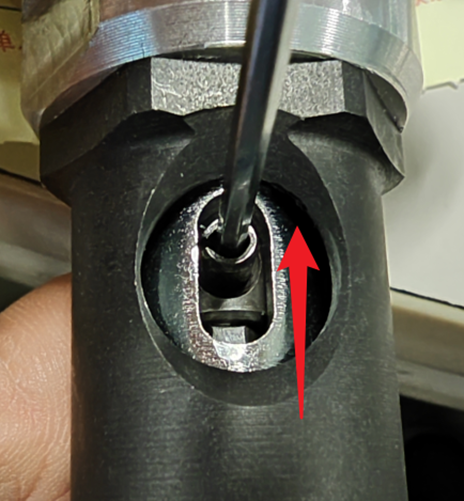

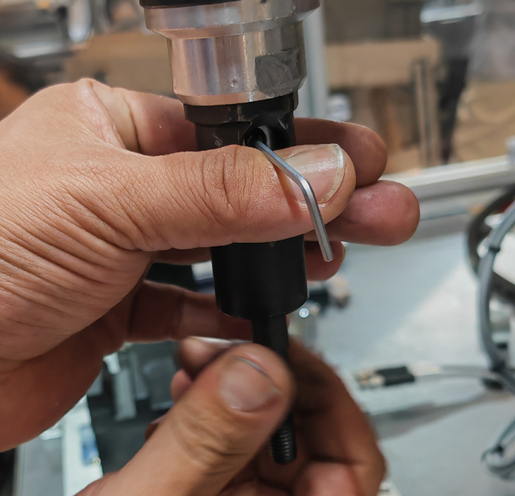

用内六角穿入销中，向上顶起，拉杆即可轻松旋出。







1.3.安装步骤

1.3.1装上新的拉杆

同样用内六角穿入销中，向上顶起，拉杆M10的一端拧入套杆内，拧入过程是不需要用力的，拧到头即可。

1.3.2★调节拉杆头伸出长度（重要）

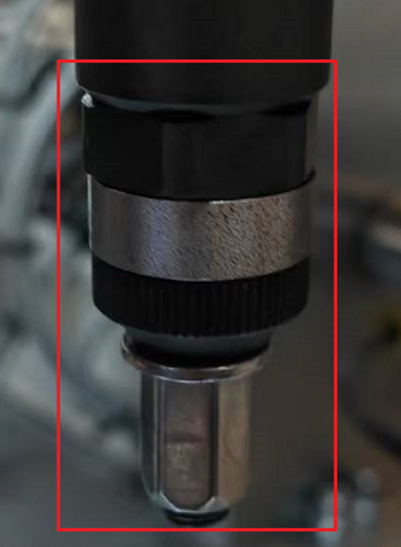

将枪头(02)+限位环+环形螺母(03)整体拧入套头（04），不要太用力，然后单独把环形螺母紧一紧固定住。

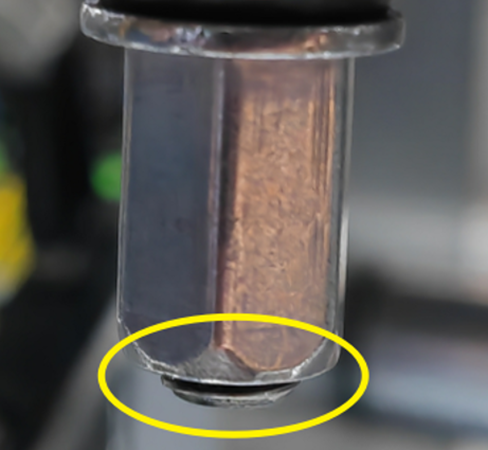

拧入一个拉铆螺母零件，拉铆头应该露出2齿。



1.3.3★拉铆验证

喊SFC对进行验证，连续做5件，验证拉铆螺母的成型高度。

1.3.4★记录

在工站上的登记表上，记录更换数据。在触摸屏上将拉铆次数清零。

1.4.备件位置

备件号：15001046　　位置：A-B59

2.凹形离合器的更换

点击此链接

3.更换液压油

3.1更换液压油周期

正常情况下半年一次。

3.2准备工作

（1）抗磨液压油（厂家推荐美孚43/46，国产大品牌43/46亦可）

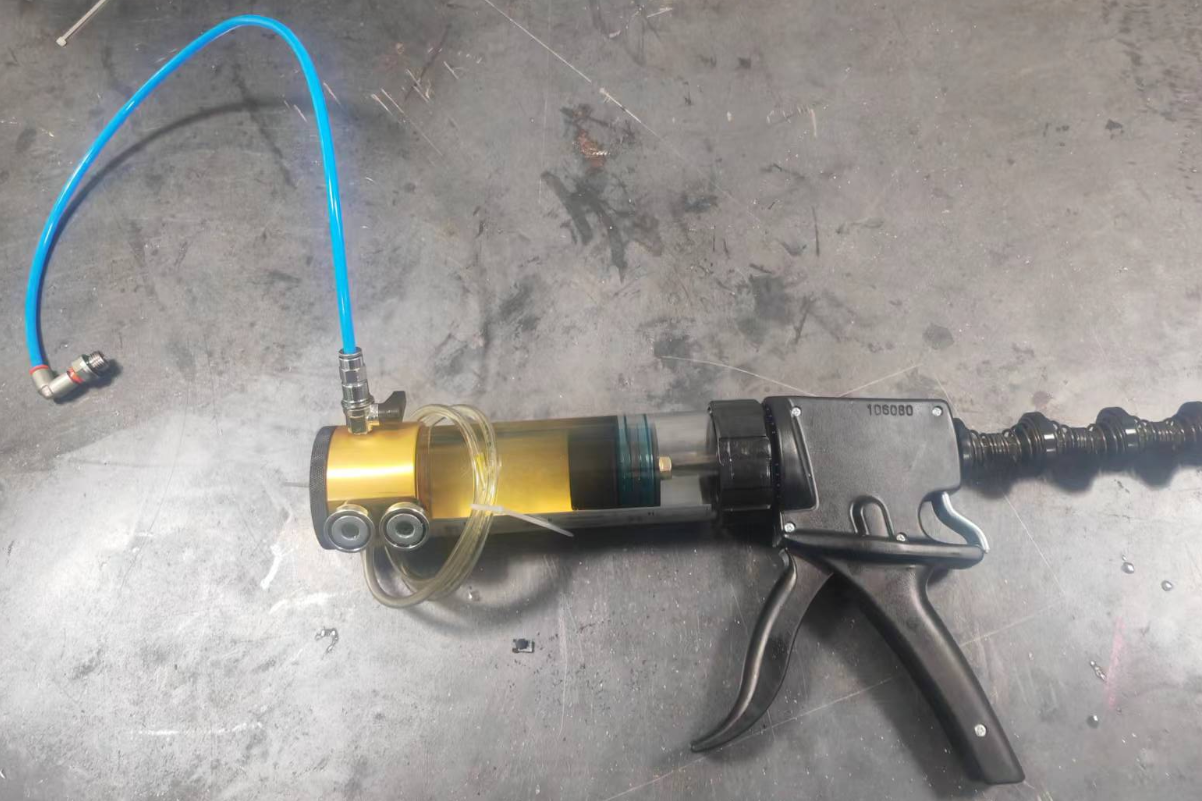

（2）注油器及接头

（3）活动扳手，内六角

（3）抹布

（4）盛废油容器

3.3更换液压油

3.3.1断开气源

3.3.2更换油缸接头

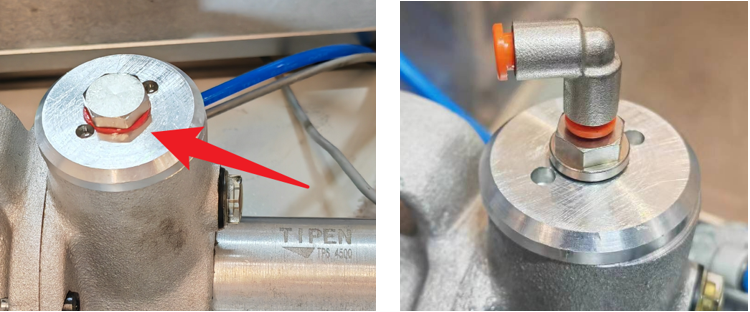

将堵头换成气管接头。注油枪与接头连接上。

注：注油枪使用的是TOX缸专用注油枪，在快插处更换为拉铆专用气管及接头。

3.3.3注油

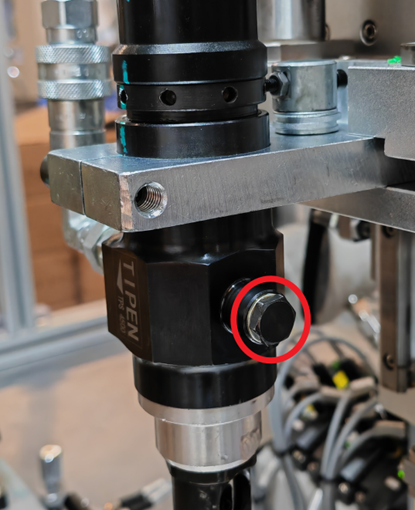

先通过注油枪轻微加压，再打开拉铆枪上面的出油口，防止打开出油口时有空气进入。



刚开始流出的液压油会比较浑浊，当液压油完全清澈后，一边注油，一边把出油口螺丝拧上。

3.3.4恢复

把油缸注油口堵上。

接上压缩气管，上气。空拉一下观察拉铆时数显油压表压力是否正常。

 4.拉铆旋转出现异响的处理方法

4.1空转无异响，压住铆钉旋转时有异响
