MIMO发射方案

空间复用

• 利用多根发射天线同时传输不同的信息，并在接受端区分出不同的信号，从而提高系统的传输速率。如，V-BLAST(垂直贝尔实验室空时分层结构)就是利用空间复用的思想提高的了系统传输速率。

空间分集

• 利用多根发射天线发射相同的信息，确保信息符号经历多条不同的路径，每条路径独立衰落，能够提高信息传输的可靠信。空时编码技术利用空间分集带来分集增益。

空间调制和空间分集的缺点

• 信道间互相干扰(inter-channel interference, ICI)
• 天线间同步(inter-antenna synchronization, IAS)难
• 多射频(radio frequency, RF)导致设备开销大

空间调制

  为了解决上述MIMO方案存在的问题，学者们引入了空间调制(SM)方案。其基本思想如下:
  将待发送的比特信息分为两部分，一部分用于进行数字调制符号的映射(如，QPSK, QAM等)，另一部分则用于选择发射天线。
  注意：最简单的SM每次仅激活一根天线。

空间调制技术的发展方向

• 低复杂度译码算法设计、系统容量、及误比特率、性能分析调制星座点设计系统应用等领域
• 将编码技术与空间调制技术相结合，如，网格编码，空时编码；网格编码广义空间调制技术，空时编码空间调制技术

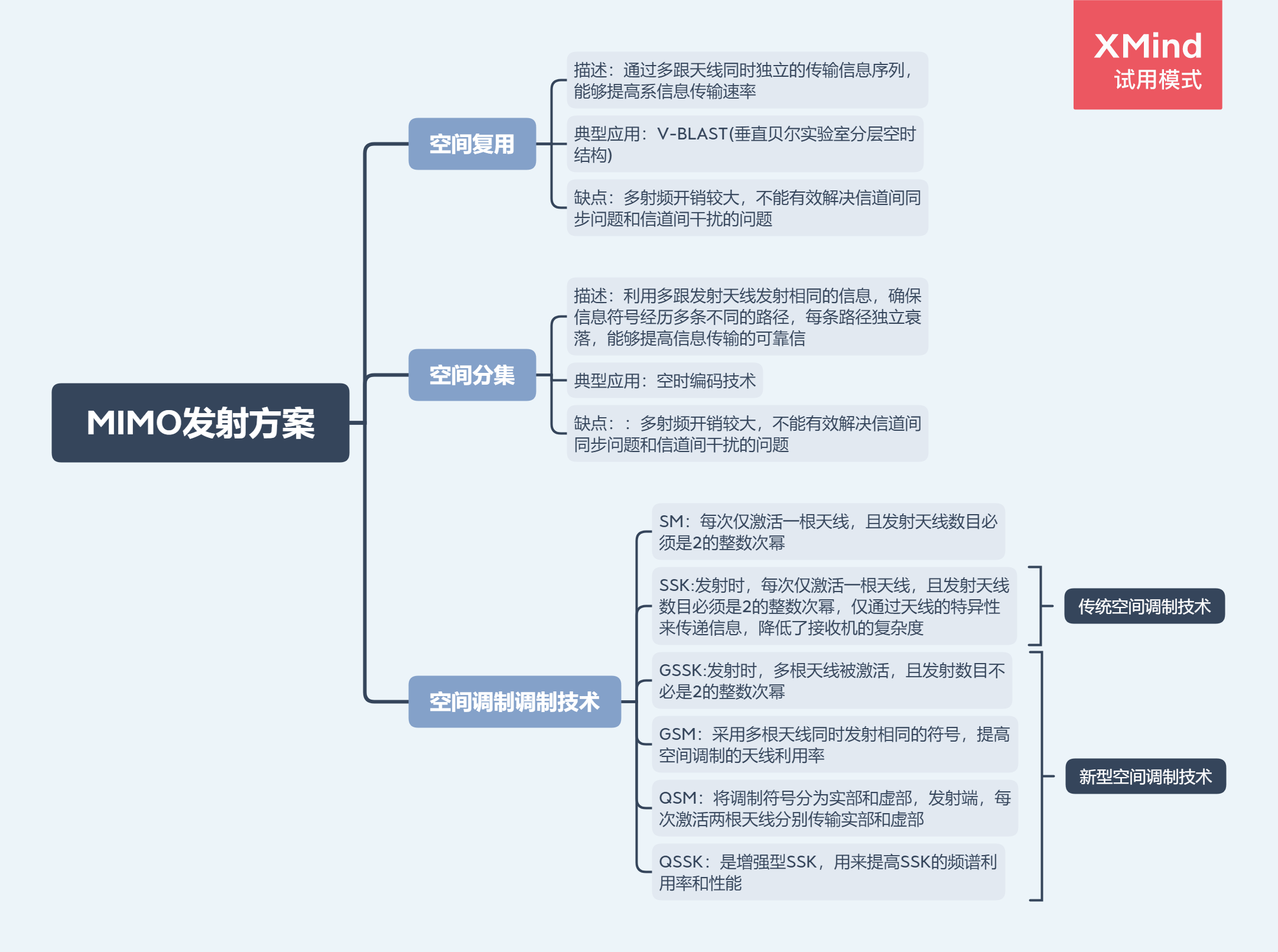

总结

• 如下图所示：


参考文献

[1]肖丽霞. 基于空间调制的大规模MIMO传输技术研究[D].电子科技大学,2017.
[2]范世文. 5G无线通信中的空间调制信号检测技术研究[D].电子科技大学,2020.
