问：

CANoe中如何同步所有窗口的时间至同一时刻？

答：

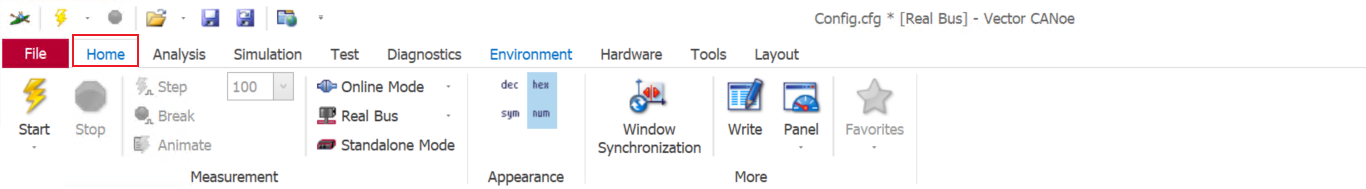

Window Synchronization

常用

• Start 开启工程
• Stop 停止工程
• Online Mode 切换模式（在线/离线），离线可用于log重放分析
• Real Bus 切换总线模式（真实/仿真），真实即需要连接ECU，并与之通信；仿真：无需ECU即可模拟通信
• Appearance 可切换显示模式，十进制或者十六进制
• Window Synchronization 窗口同步，可同步所有窗口的时间至同一时间点（一个有点好用的功能）
• Write 打开Write窗口，显示输出信息
• Pannel 打开某个Panel，新建或者增加Panel（Panel模块内容较多，下期单独分享）

离线Log重放

1、先在Home中将Online Mode切换为Offline Mode

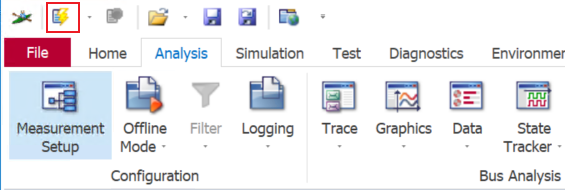

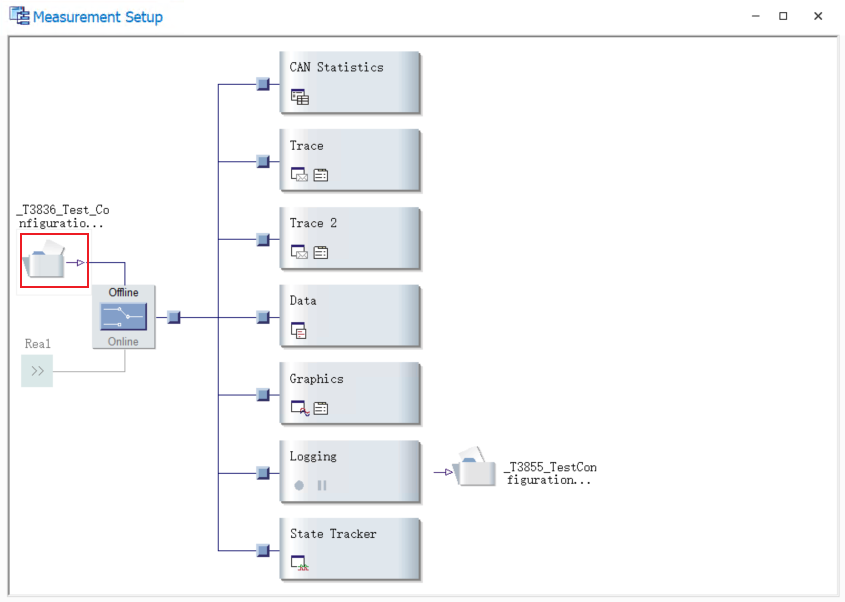

2、选择Analysis中Measurement Setup模块，双击下图标注位置

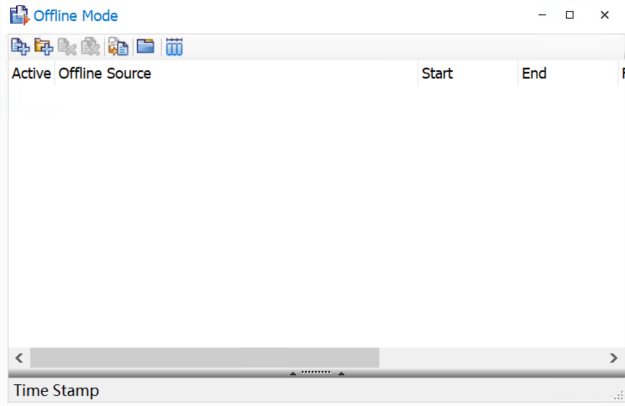

3、将待重放的log拖入Offline Mode窗口中并选中log

4、点击离线模式的Start按钮进行重放
