TCP三次握手详解深入浅出有图有真相实例演示

TCP是属于网络分层中的传输层，因为OSI分为7层，感觉太麻烦了，所以分为四层就好了，简单。 分层以及每层的协议，TCP是属于传输层，如下两张图：

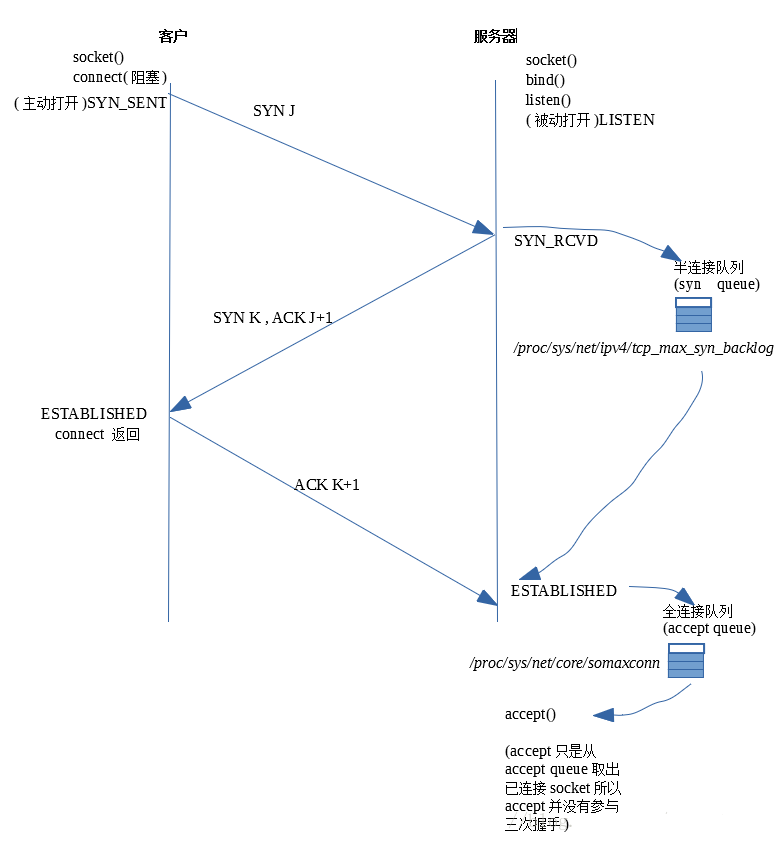

TCP三次握手简述

第一次握手

客户主动（active open）去connect服务器，并且发送SYN 假设序列号为J, 服务器是被动打开(passive open)

第二次握手

服务器在收到SYN后，它会发送一个SYN以及一个ACK（应答）给客户， ACK的序列号是 J+1表示是给SYN J的应答，新发送的SYN K 序列号是K

第三次握手

客户在收到新SYN K, ACK J+1 后，也回应ACK K+1 以表示收到了， 然后两边就可以开始数据发送数据了

使用tcpdump观察如下：因为都是在本机同时运行client和server所以命令为：tcpdump -i lo port 5555, 只能监听回路lo接口，结果如下

如图用红色圈起来的就是3次握手，但是为什么最后一次握手，为什么ack = 1,而不是369535922 呢，
这是因为这里的第三次握手tcpdump显示的是相对的顺序号。但是为了便于观察我们需要把tcpdump的 顺序号变为绝对的顺序号。

命令只需要加-S(大写)便可，即：tcpdump -i lo port 5555 -S 加上之后结果就正常了如下图：

从tcpdump的数据，可以明显的看到三次握手的过程是：

• 第一次握手：client syn 2322326583 —> server
• 第二次握手：server syn 3573692787, ack 2322326583 + 1 —> client
• 第三次握手：client ack 3573692787 + 1 –>server

TCP三次握手详细解析过程

第一次握手

1.半连接队列(syn queue)未满

服务器将该连接的状态变为SYN_RCVD, 服务器把连接信息放到半连接队列(syn queue)里面。

2.半连接队列(syn queue)已满

服务器不会将该连接的状态变为SYN_RCVD，且将该连接丢弃(SYN flood攻击就是利用这个原理，
对于SYN foold攻击，应对方法之一是使syncookies生效，将其值置1即可，路径/proc/sys/net/ipv4/tcp_syncookies，
即使是半连接队列syn queue已经满了，也可以接收正常的非恶意攻击的客户端的请求，

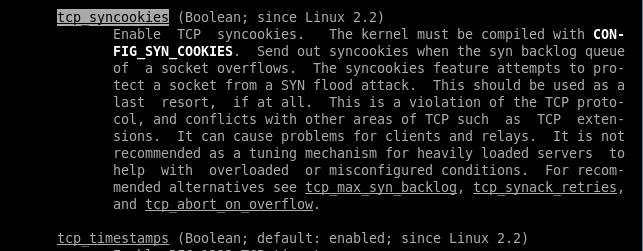

但是这种方法只在无计可施的情况下使用，man tcp里面的解析是这样说的

但是我不知道为什么Centos6.9默认是置为1，所以这让我很疑惑

半连接队列(syn queue)最大值 /proc/sys/net/ipv4/tcp_max_syn_backlog

SYN flood攻击

攻击方的客户端只发送SYN分节给服务器，然后对服务器发回来的SYN+ACK什么也不做，直接忽略掉， 不发送ACK给服务器；
这样就可以占据着服务器的半连接队列的资源，导致正常的客户端连接无法连接上服务器。--维基百科

SYN flood攻击的方式其实也分两种

• 第一种，攻击方的客户端一直发送SYN，对于服务器回应的SYN+ACK什么也不做，不回应ACK,
• 第二种，攻击方的客户端发送SYN时，将源IP改为一个虚假的IP, 然后服务器将SYN+ACK发送到虚假的IP, 这样当然永远也得不到ACK的回应。

第二次握手

服务器返回SYN+ACK给到客户端，客户端收到SYN+ACK后，状态从SYN_SENT变为ESTABLISHED， 也即是connect()函数的返回。

第三次握手

全连接队列(accept queue)的最大值 /proc/sys/net/core/somaxconn (默认128)

全连接队列值 = min(backlog, somaxconn) 这里的backlog是listen(int sockfd, int backlog)函数里面的那个参数backlog

1.全连接队列(accept queue)未满

服务器收到客户端发来的ACK, 服务端该连接的状态从SYN_RCVD变为ESTABLISHED, 然后服务器将该连
接从半连接队列(syn queue)里面移除，且将该连接的信息放到全连接队列(accept queue)里面。

2.全连接队列(accept queue)已满

服务器收到客户端发来的ACK, 不会将该连接的状态从SYN_RCVD变为ESTABLISHED。 当然全连接队列
(accept queue)已满时，则根据 tcp_abort_on_overflow 的值来执行相应动作
/proc/sys/net/ipv4/tcp_abort_on_overflow 查看参数值

2.1 tcp_abort_on_overflow = 0

则服务器建立该连接的定时器

这个定时器是一个服务器的规则是从新发送syn+ack的时间间隔成倍的增加， 比如从新了第二次握手，进行了5次，
这五次的时间分别是 1s, 2s,4s,8s,16s, 这种倍数规则叫“二进制指数退让”(binary exponential backoff)

给客户端定时从新发回SYN+ACK即从新进行第二次握手，(如果客户端设定的超时时间比较短就很容易出现异常)
服务器从新进行第二次握手的次数/proc/sys/net/ipv4/tcp_synack_retries

2.2 tcp_abort_on_overflow = 1

关于tcp_abort_on_overflow的解析如下：

意思应该是，当 tcp_abort_on_overflow 等于1 时,重置连接(一般是发送RST给客户端)， 至于怎么重置连接是系统的事情了。
不过我在查资料的过程发现，阿里中间件团队博客说并不是发送RST.

这个博客跑的实例观察到的是服务器会忽略client传过来的包，然后client重传，一定次数后client认为异常，然后断开连接。
当然，我们写代码的都知道代码是第一手的注释，实践是检验真理的唯一标准， 最好还是自己以自己实践为准，因为可能你的环境跟别人的不一样。)

查看全连接队列(accept queue)的使用情况

如上图，第二列Recv-Q是，全连接队列接收到达的连接，第三列是Send-Q全连接队列的所能容纳最大值，
如果，Recv-Q 大于 Send-Q 那么大于的那部分，是要溢出的即要被丢弃overflow掉的。

感想：

• 1.本来想写TCP连接的建立和终止的，没想到要讲清楚TCP连接的建立已经很大的篇幅了，就只讲TCP连接的建立而已。
• 2.以前看书的时候，没有解决一个问题的来的深刻或者说脉络清晰，这个就是主题阅读的好处吧。
• 3.以前没有养成一个遇到问题深入解析，解决问题的习惯，今后慢慢养成。
