ARM条件码

流水线 条件执行 条件码 CPSR

在聊条件码之前我们先说说「流水线（pipeline）」，其实流水线技术是现代工业文明的一个典型象征，它是「效率」的代名词，流水线机制的产生让作业效率大幅提升。

一项任务（Task）的完成伴随着很多步骤（step），每个步骤都需要一个对应的工作者（worker）完成。理论上一个Task从开始到完成所需要的时间是相对固定不变的，显然，如果只有一项工作（totally only one）需要完成，那么不管多少个worker来做，它的完成时间并不会因此缩短，在这种场景下多worker是没有意义的。

worker就是所谓的pipeline（流水线），真正发挥流水线威力的地方在于「批量处理同质化的任务」

图1.汽车生产流水线

如上图，有4个worker，一辆车从等候到完成，需要经过这4个worker的工序，这个是无法减少的，流水线的优势在于，当开足马力进行生产时，每个worker都会投入工作不会闲着，这样，当时间过去T8时，已经生产了4台车，平均一台车用时T8/4 = T2，而如果不使用流水线技术，一台车用时T4，这就是流水线的魅力。

以上就是一个4级流水线的工作场景，效率是显著的，理论上而言似乎流水线级数越多，单个task平均用时越短，但实际囿于硬件和管理等开销，不能无限制的细分下去。（显然，不存在可以无限细分的步骤）

---

在ARM中，一般设有3级流水线，分别对应「一级.取址」「二级.解码」「三级.执行」

图2.最佳流水线

观察示意图，流水线要能够高效稳定的运行有一个前提，就是流水线的每一级所用时长需要相差无几，不然就存在下一级流水线等待上一级流水线的情况（反之亦然），结果就是worker工作不饱和,效率不稳定。

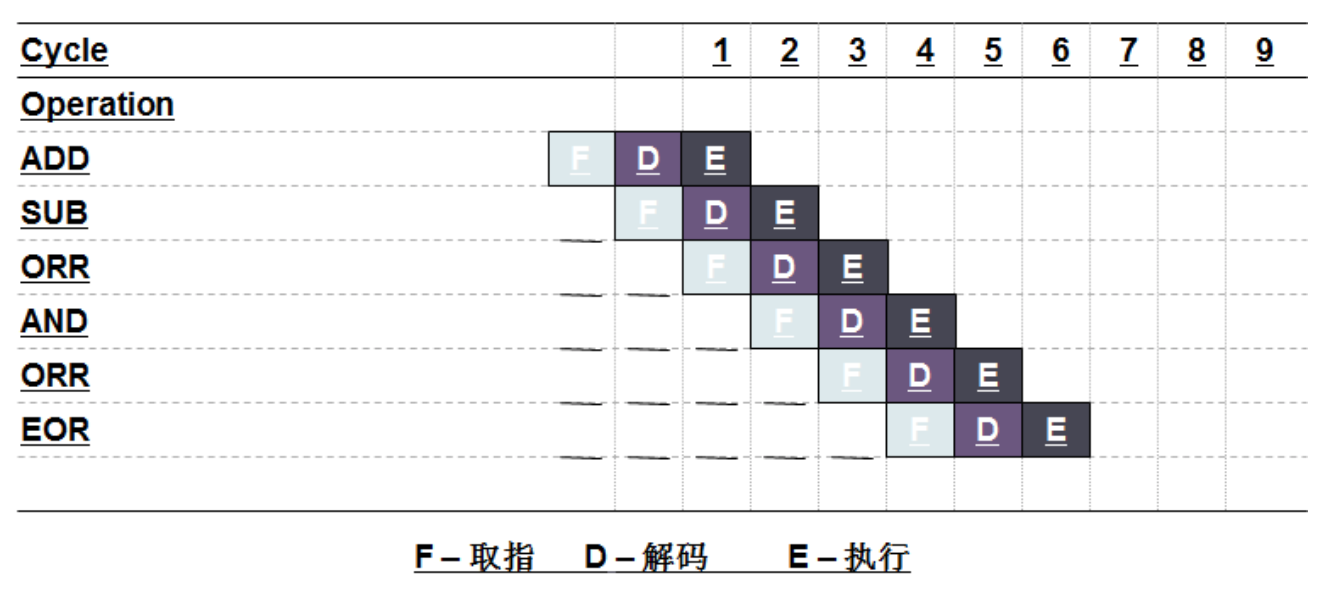

而最佳流水线(图2)就是一个非常经典理想的场景，每一个周期(cycle)都有一条指令被执行，而这些指令操作都发生在寄存器之间（没有与内存进行数据交互，这样地址总线和数据总线就不存在被占用的情况），流水线容量得到了充分的发挥，指令周期为1。

图3.ldr流水线

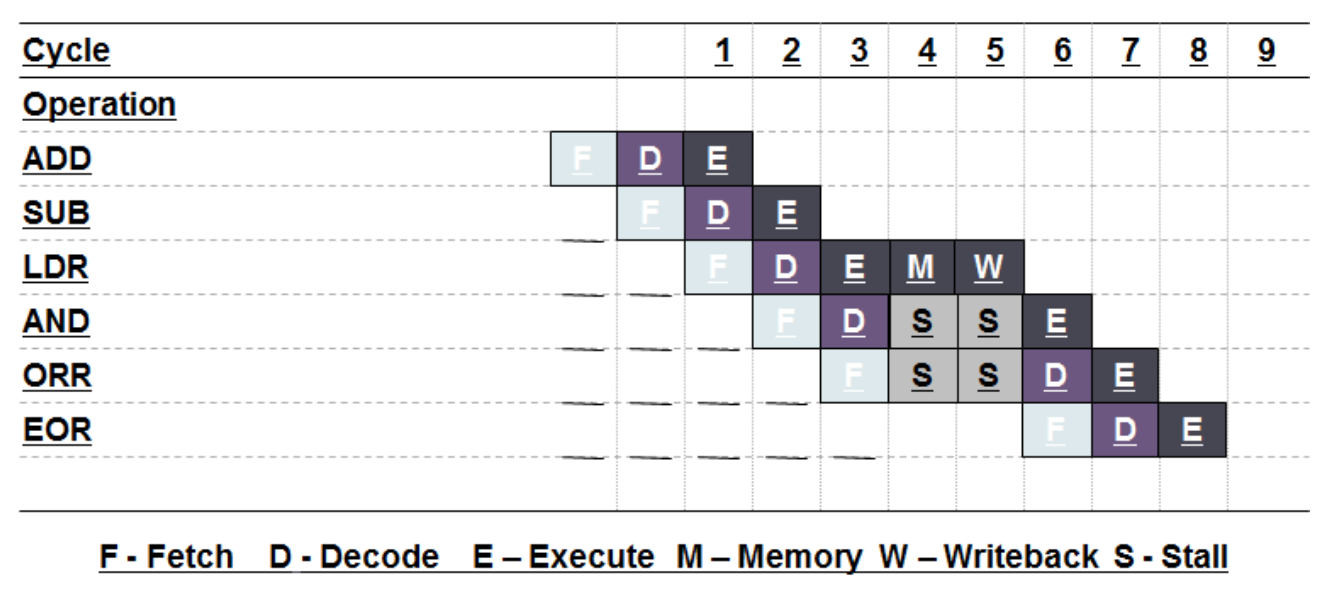

实际上(图3)，寄存器与内存之间存在着频繁的交互，arm汇编中，ldr指令将数据从内存加载进寄存器中，str将寄存器中的数据放入内存中，这两种操作都会占用指令/数据总线，如紧随ldr指令的writeback（回写）操作便会占据一个指令周期，这样在1个CPU指令周期下无法完成ldr指令，这样接下来流水线只能使用stall（缓停）来等上一级执行完毕

图4.分支(跳转)流水线

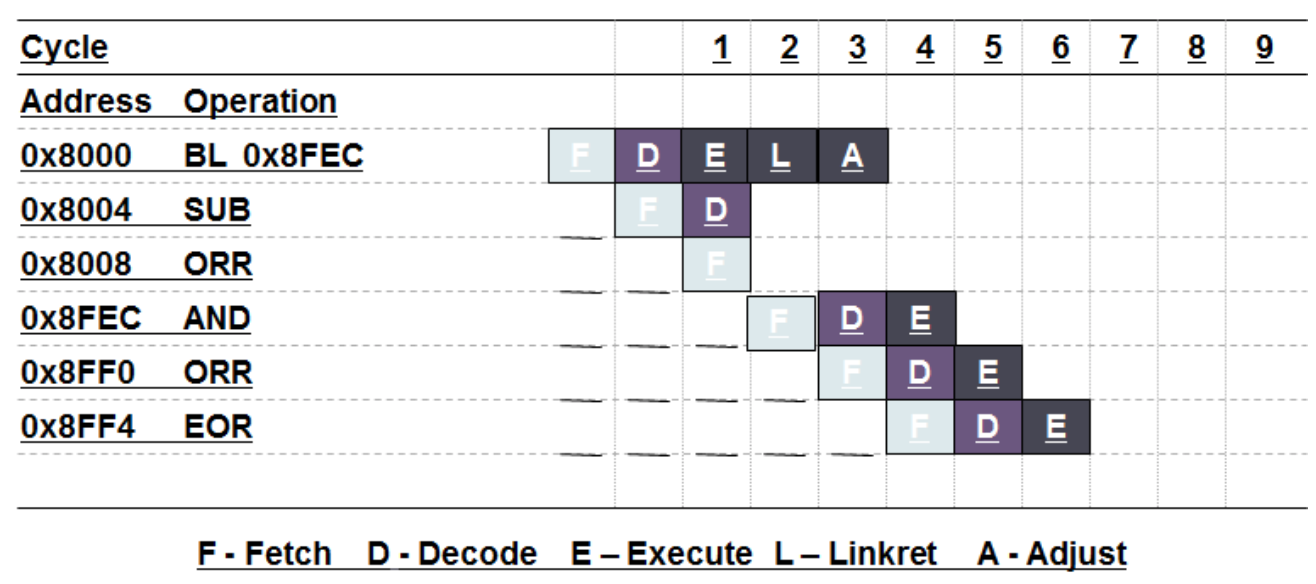

图4是非常常见的分支流水线，BL为带链接跳转（B先跳转到目的地址，最终还需要返回到linker寄存器中的地址），以上(图4)就有2条指令并未Execute，因为跳转指令跳过了，这就造成了取指和解码的「浪费」，好在是三级流水线，所白费的功夫并不多。（BL花费了3个指令周期）

图5.中断流水线

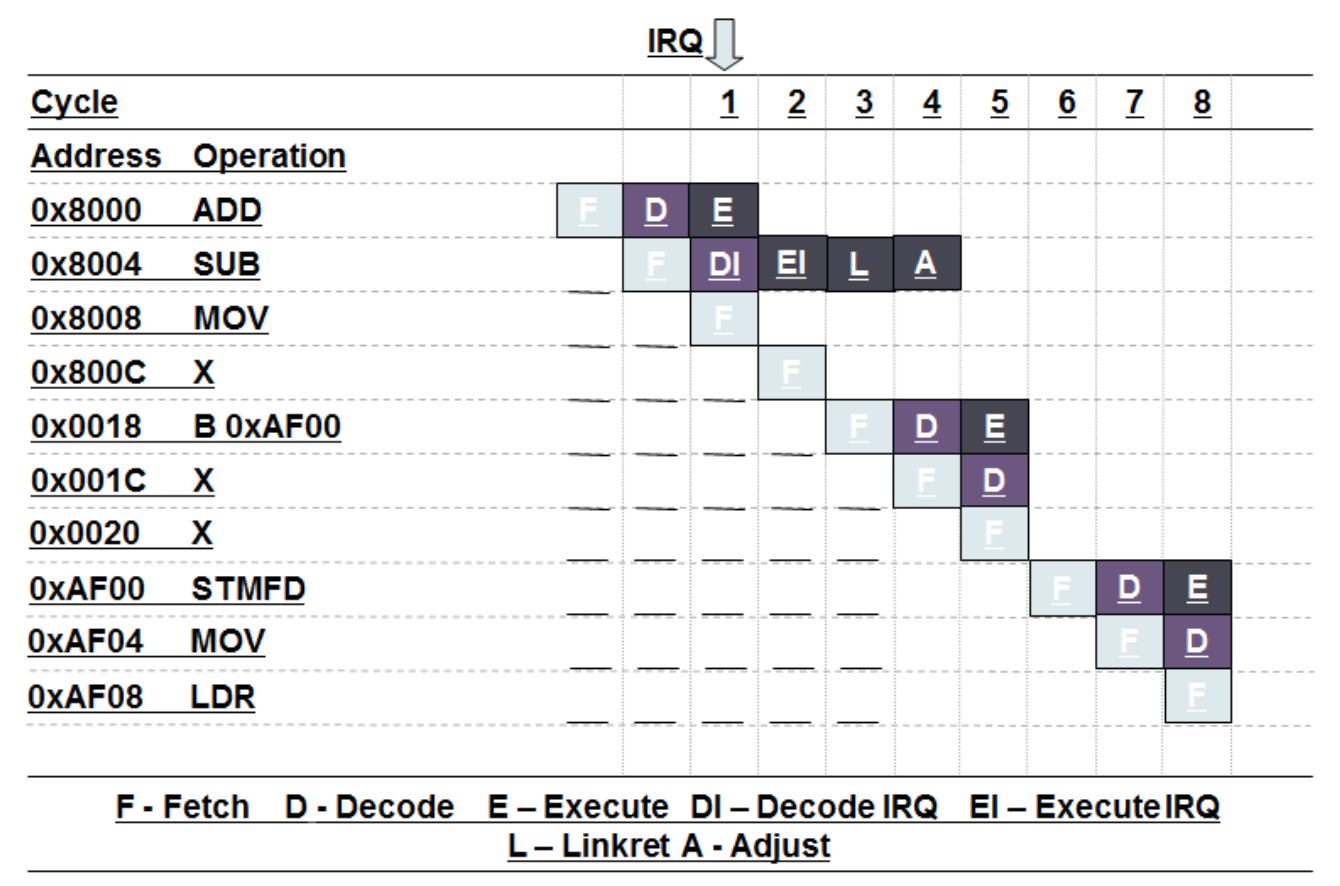

• 周期1: 内核被告知有中断 IRQ在现行指令执行完之前不会被响应（ MUL and LDM/STM 指令会有长的延迟） 解码阶段：中断被解码（中断已使能，设置了相应标志位… ）。如果中断被使能和服务，正常的指令将不会被解码。

• 周期 2: 此时总是进入ARM状态. 执行中断 ( 获取IR向量的地址), 保存 CPSR 于 SPSR, 改变CPSR模式为 IRQ 模式并禁止进一步的 IRQ 中断输入。

• 周期 3: 保存 PC (0x800C) 于 r14_irq, 从IRQ异常处理向量处取指

• 周期 4: 解码向量表中的指令; 调整r14irq 为0x8008

• 周期 4和 5: 无有用的指令取指， 由于周期 6的跳转

• 周期 6: 取异常处理子程序的第一条指令; 从子程序返回: SUBS pc,lr,#4

• 这将恢复工作模式并从响应中断前的下一条指令处取指，如果有多个中断，需堆栈保存返回地址。 注意最大的FIQ响应延迟为 29个周期(而非Thumb状态的28周期!)

  ---

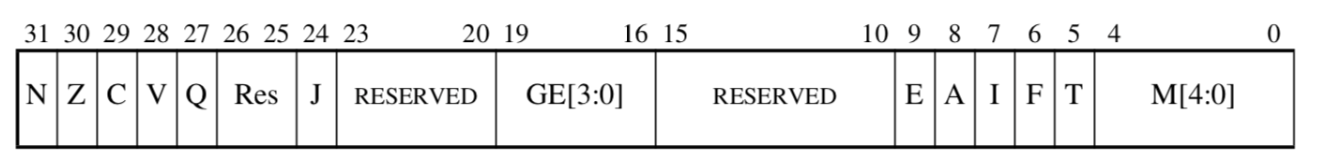

  ARM有一个叫做CPSR(Current Program Status Register)的特殊寄存器，其中按照以下结构存放着当前程序的运行状态



  图6.CPSR寄存器结构

  前4位[31:28]的NZCV，也就是：Negative, Zero, Carry, oVerflow。它们的值是由ALU（逻辑运算单元）在每一次运算后根据自己的运算结果更新的：

  （其实不是每一次，只有指令的第20位为1时才更新）

  • N = 1则上次运算结果为负，= 0则为正
  • Z = 1则上次运算结果为零，= 0则非零
  • C = 1则上次运算产生进位，= 0则没有进位
  • V = 1则上次运算产生溢出，= 0则没有溢出

  在ARM机器码中，高4bit是条件执行码，ARM指令是否执行取决这4bit数据

  图7.条件码

  ARM指令中，开头的4bit机器码通常都是1110，表示无条件执行。

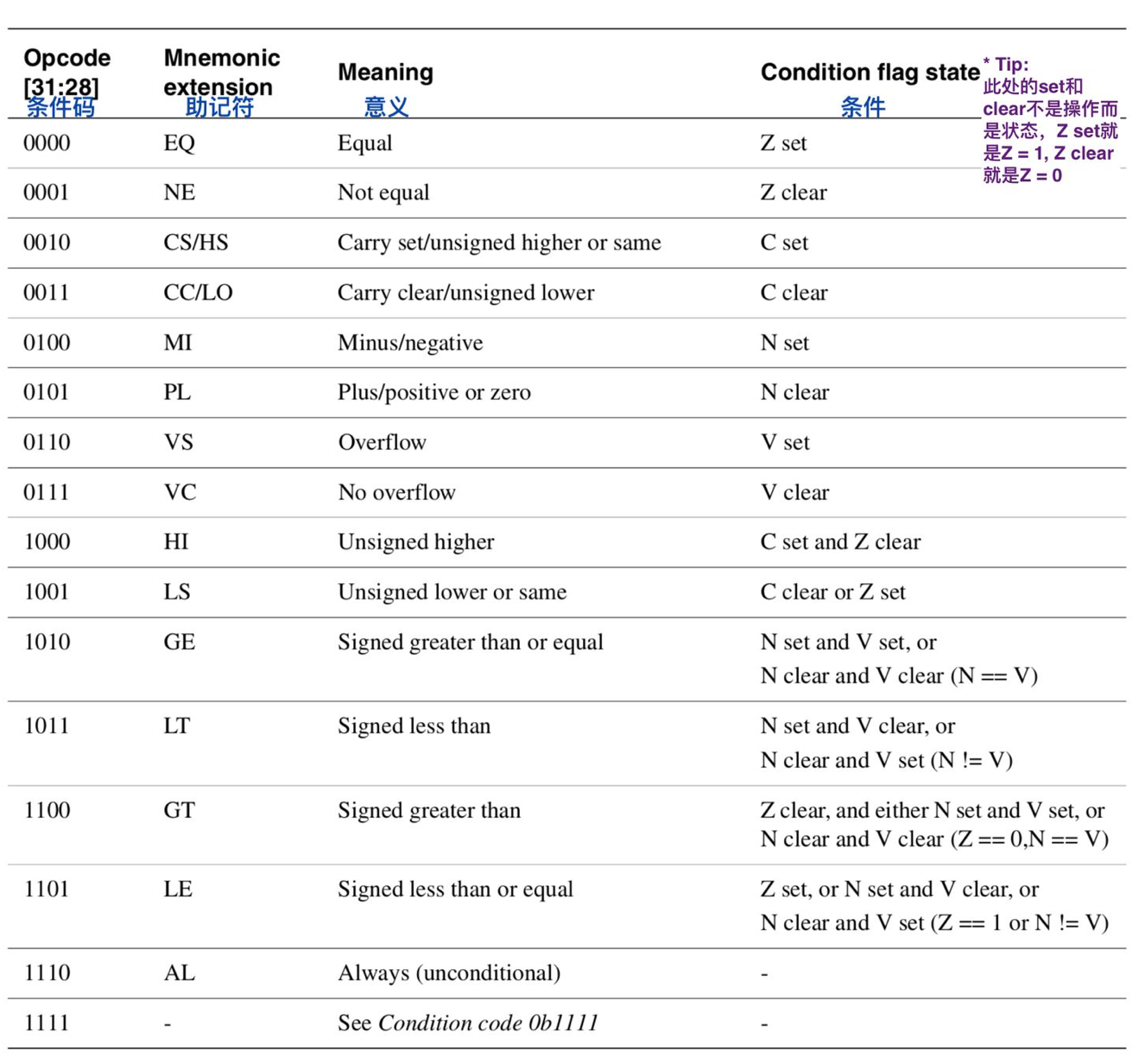

  ARM汇编指令中的各种后缀就是图7表格中的助记符。

  B就是无条件跳转指令，机器码头4bit就是1110。

  条件码为0000，该指令在且仅在CPSR中Z = 1时被执行

  条件码为1000，该指令在且仅在CPSR中C = 1 && Z = 0时被执行

  条件码为1110，无条件执行该指令

  使用条件指令来避免分支跳转从而避免浪费流水线的原理是:

  1、instruct

  2、instruct

  3、condition-jump instruct

  4、instruct

  5、instruct

  非条件指令会在第3步时根据跳转条件进行跳转，这样第4步就可能不会执行，从而浪费了第4步的流水线。而条件执行则是CPU顺序往下执行，不过不符合条件的指令并不会产生效果（不会修改相应的寄存器或者内存等）

  其实，条件码看似高效，但不可避免的存在一些致命缺陷，理由很简单，3级流水线本身「可浪费」的空间并不太大，及时被浪费了，也不过2级（取址、译码）被浪费，而对于条件执行而言，if（condition）{//w1}else{w2}，可能w1的指令数更多，而显然此刻执行w1是做的无用功。

  故，ARM64已弃用条件码。
