Keepalive实现一个高可用负载均衡场景

6台服务器（2台Keepalived，2台Nginx，2台MySQL），完全可以构建一个高可用（HA）系统。

🖥️  6 台服务器角色分配（推荐）

服务器	角色	说明
Server A / B	Keepalived + LVS 调度器	只跑 keepalived，不跑业务，专注 VIP 漂移和负载均衡调度
Server C / D	Nginx + Tomcat（或仅 Nginx）	Web 接入层，反向代理到后端应用（Tomcat 可部署在同机或另集群）
Server E / F	MySQL 主主复制（或 MGR/InnoDB Cluster）	数据库高可用，避免单点

关键原则：

• Keepalived 不跑业务 → 避免资源竞争，提高稳定性
• Nginx 和 MySQL 分离 → 故障域隔离
• 所有组件都有冗余 → 任意一台宕机，服务不中断





一、网络与 VIP 规划

VIP	用途	绑定位置
192.168.1.100	Web 入口（HTTP/HTTPS）	Keepalived 的 VI_WEB 实例
192.168.1.101	数据库入口（MySQL）	Keepalived 的 VI_DB 实例

💡 客户端只访问这两个 VIP，不直接连真实 IP！

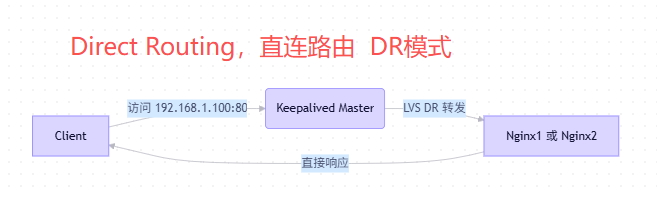

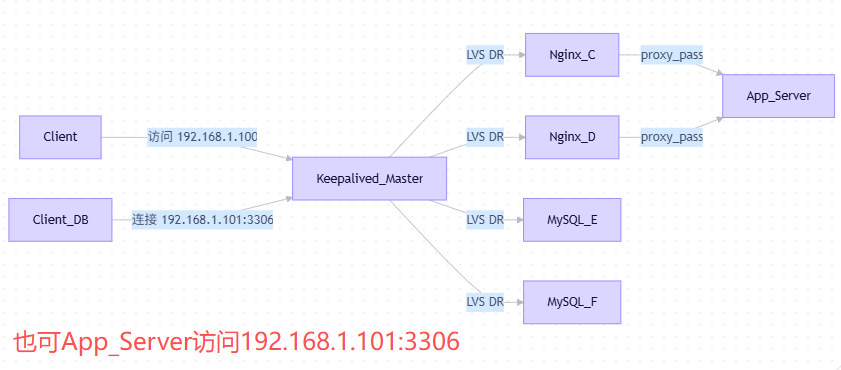

二、整体流量路径（DR 模式）



 ✅ 所有流量由 Keepalived 调度，但响应直通（DR 模式），性能极高。

⚙️ 三、详细配置步骤

步骤 1：配置 Keepalived（Server A & B）

/etc/keepalived/keepalived.conf

global_defs {
    router_id LVS_HA
}

# === Web VIP (192.168.1.100) ===
vrrp_instance VI_WEB {
    state MASTER          # B 机设为 BACKUP
    interface eth0
    virtual_router_id 51
    priority 100          # B 机设为 90
    advert_int 1
    authentication { auth_type PASS; auth_pass web123; }
    virtual_ipaddress { 192.168.1.100/24 }
}

# === DB VIP (192.168.1.101) ===
vrrp_instance VI_DB {
    state MASTER
    interface eth0
    virtual_router_id 52
    priority 100
    advert_int 1
    authentication { auth_type PASS; auth_pass db123; }
    virtual_ipaddress { 192.168.1.101/24 }
}

# === 虚拟服务器：Web 流量 ===
virtual_server 192.168.1.100 80 {
    delay_loop 3
    lb_algo rr
    lb_kind DR
    protocol TCP

    real_server 192.168.1.10 80 {  # Nginx C
        weight 1
        TCP_CHECK { connect_timeout 3; }
    }
    real_server 192.168.1.11 80 {  # Nginx D
        weight 1
        TCP_CHECK { connect_timeout 3; }
    }
}

# === 虚拟服务器：DB 流量 ===
virtual_server 192.168.1.101 3306 {
    delay_loop 5
    lb_algo rr
    lb_kind DR
    protocol TCP

    real_server 192.168.1.20 3306 {  # MySQL E
        weight 1
        # 自带检测
        TCP_CHECK { connect_timeout 3; }
        # 也可以使用脚本（二选一）
        MISC_CHECK {
            misc_path "/etc/keepalived/check_multi_port.sh 192.168.1.20"
            misc_timeout 5
        }
    }
    real_server 192.168.1.21 3306 {  # MySQL F
        weight 1
        # 自带检测
        TCP_CHECK { connect_timeout 3; }
        # 也可以使用脚本（二选一）
        MISC_CHECK {
            misc_path "/etc/keepalived/check_multi_port.sh 192.168.1.21"
            misc_timeout 5
        }
    }
}

附健康检查脚本 /etc/keepalived/check_multi_port.sh

#!/bin/bash
# 检查某台服务器的多个端口是否都通
HOST=$1
PORTS=("80" "3306" "53")  # 你要监控的端口列表

for PORT in "${PORTS[@]}"; do
    if ! timeout 2 bash -c "</dev/tcp/$HOST/$PORT" >/dev/null 2>&1; then
        echo "Port $PORT on $HOST is DOWN"
        exit 1
    fi
done

echo "All ports OK on $HOST"
exit 0

赋予执行权限： chmod +x /etc/keepalived/check_multi_port.sh

步骤 2：配置 Nginx 服务器（Server C & D）

关键：启用健康检查 + 绑定 VIP（DR 模式要求）

# 1. 在 C/D 上绑定 VIP 到 lo 环回接口（抑制 ARP）
cat > /etc/sysconfig/network-scripts/ifcfg-lo:0 <<EOF
DEVICE=lo:0
IPADDR=192.168.1.100
NETMASK=255.255.255.255
ONBOOT=yes
EOF

# 2. 抑制 ARP（防止广播冲突）
echo 'net.ipv4.conf.all.arp_ignore = 1' >> /etc/sysctl.conf
echo 'net.ipv4.conf.all.arp_announce = 2' >> /etc/sysctl.conf
sysctl -p

# 3. Nginx 配置（/etc/nginx/conf.d/app.conf）
upstream backend {
    server 10.0.0.100:8080;  # 你的 Tomcat 集群
    server 10.0.0.101:8080;
    # Nginx 自动剔除故障节点
}

server {
    listen 80;
    location / {
        proxy_pass http://backend;
    }
}

✅ Nginx 自己负责 Tomcat 健康检查，无需 Keepalived 管！

步骤 3：配置 MySQL 高可用（Server E & F）

推荐：主主复制（Master-Master） + 半同步

-- 在 E 和 F 上分别配置（略，需设置 server-id、binlog 等）
-- 关键参数：
log-slave-updates
auto-increment-increment = 2
auto-increment-offset = 1  # E 用 1, F 用 2
rpl_semi_sync_master_enabled = 1

同样，在 E/F 上绑定 DB 的 VIP：

ip addr add 192.168.1.101/32 dev lo
# 并配置 ARP 抑制（同 Nginx 步骤）

💡 应用连接数据库时，只连 192.168.1.101:3306，写操作会自动路由到当前主库（需配合中间件或应用逻辑处理冲突）。

每个真实的节点服务器为什么都必须在回环地址lo上配置器VIP，下面会说

🛡️ 四、故障场景测试（确保高可用生效）

故障	系统行为
Nginx C 宕机	Keepalived 检测到 80 端口不通 → 剔除 C，流量全走 D
MySQL E 宕机	Keepalived 剔除 E，流量全走 F；F 自动接管写
Keepalived A 宕机	B 自动接管 VIP（192.168.1.100/101），服务无中断
Tomcat 节点挂	Nginx 自动剔除，不影响 Keepalived 层

✅ 所有切换在 3~10 秒内完成，用户可能只感受到短暂卡顿。

✅ 五、最佳实践建议

1. 监控告警：用 Prometheus + Grafana 监控 VIP 状态、后端健康度。
2. 日志集中：ELK 收集 Keepalived/Nginx/MySQL 日志。
3. 定期演练：每月模拟一次“关机”测试高可用。
4. 安全加固：
   • Keepalived 之间通信加防火墙规则（只允许多播/VRRP）
   • MySQL 设置强密码 + 白名单

最终效果

• 用户访问 http://192.168.1.100 → 高可用 Web 服务 ✅
• 应用连接 192.168.1.101:3306 → 高可用数据库 ✅
• 任意一台服务器宕机，业务不受影响 ✅



------

疑问：那Keepalived 已经知道真实地址，比如192.168.1.100，对应的是192.168.1.10，和192.168.1.11， 请求来了，keepalived 转发到真实地址就行了，为什么上面步骤二，还要给两个nginx服务器,设置vip 呢？

简短回答：

这个问题问到了 LVS（Linux Virtual Server）DR 模式的核心机制！非常关键。

因为 DR 模式下，Keepalived（LVS）只改 MAC 地址，不改 IP 地址。
所以数据包到达 Nginx 时，目标 IP 仍然是 VIP（192.168.1.100），
如果 Nginx 本机不认识这个 IP，就会直接丢弃这个包！

因此，必须让 Nginx “认识” VIP，才能接收并处理它。

解决方案：让 Nginx “拥有” VIP

通过在 lo 上绑定 192.168.1.100/32，告诉内核：

“虽然我的 eth0 是 192.168.1.10，但我也可以接收发给 192.168.1.100 的包！”

这样，当数据包到达（目标 IP = 192.168.1.100），内核会：

1. 查路由表 → 发现 192.168.1.100 在 lo 上
2. 交给上层协议栈 → Nginx 监听 *:80，就能正常处理！





上面信息，由千问生成.
