交换机的pvid与vid

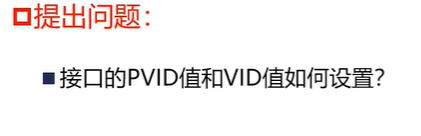

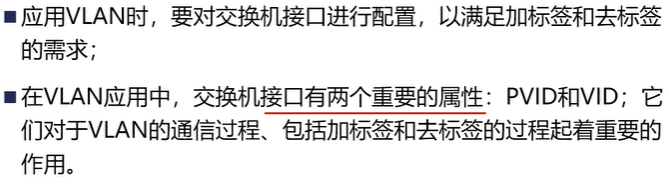

基于接口划分pvid与vid很重要。

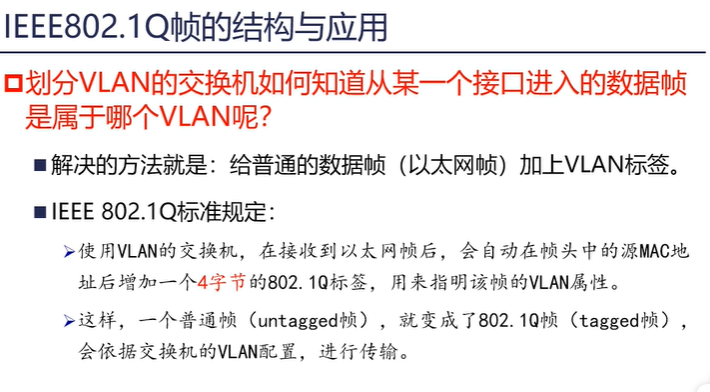

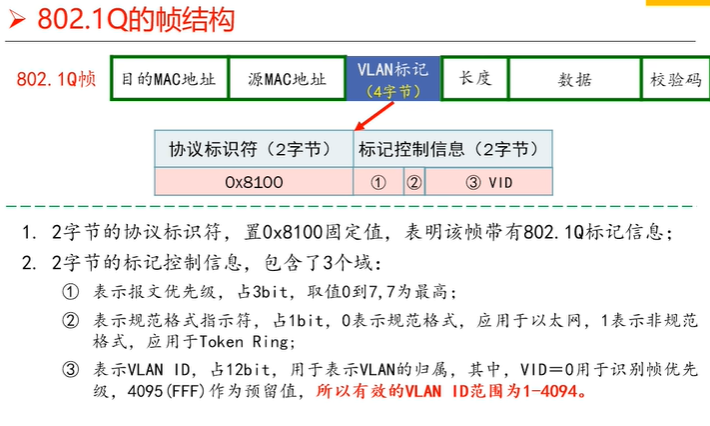

谁对数据帧进行加标签和去标签的具体操作？

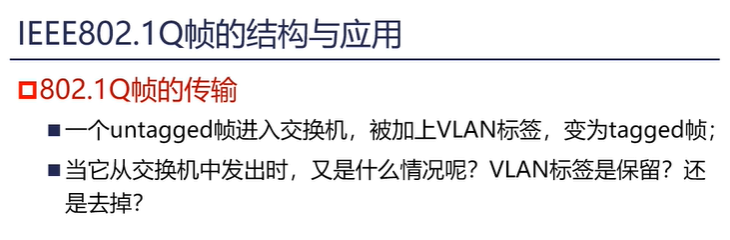

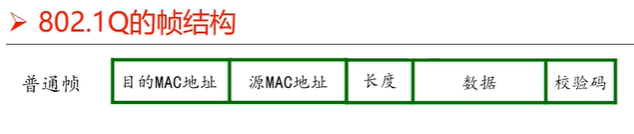

一个普通帧进入交换机加上标签，从交换机发出去的时候，有两种情况：

一种是保留标签，一种是去掉标签变成普通帧将数据发出去。

























加标签：若这个接口属于vlan 2,那么帧就加上vlan 2的标签。















整个vlan操作中加标签和去标签是交换机接口做的。

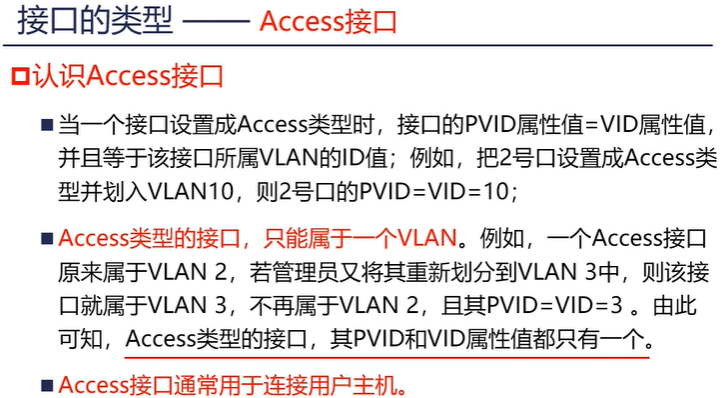

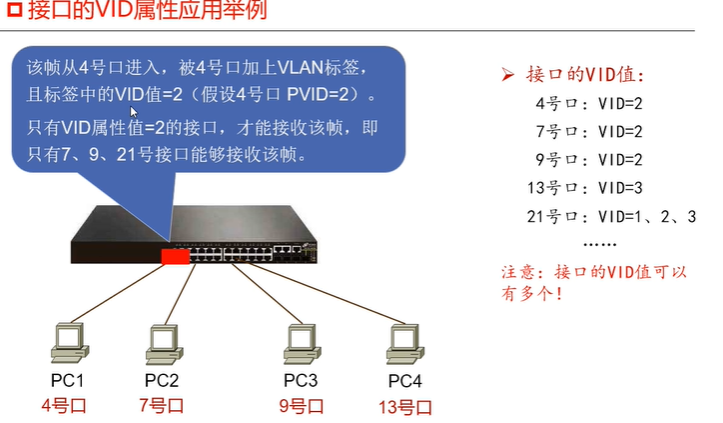

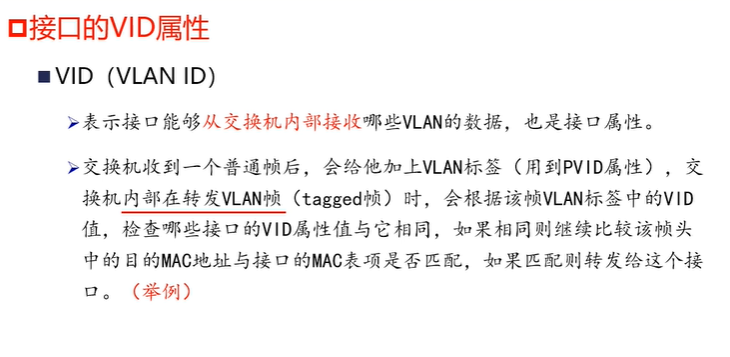

 vid就是接口被划分到哪个vlan ，如 fa0/1 接口被划到vlan 3，那么vid就是3。

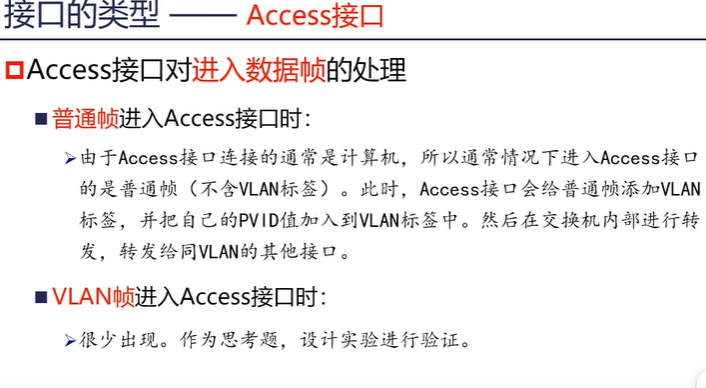

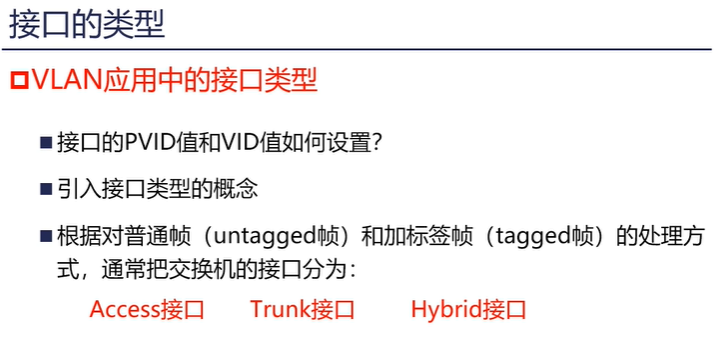

 vlan帧进入access接口，这实际中基本没有，都是主机连接access接口，那必定是普通帧。只有实验中可以测试下。

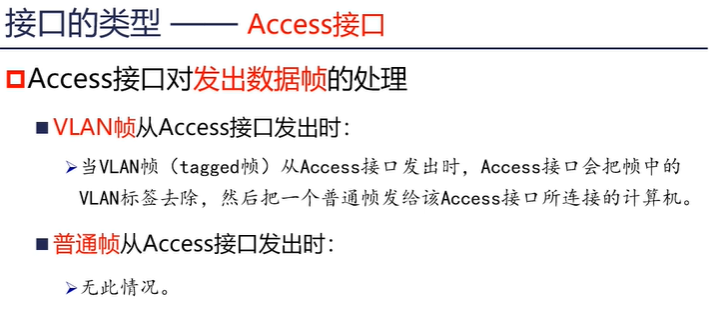

 普通帧从access接口发出不会存在这种情况，因为在交换机内部都是加标签的。交换机内部还有个缺省vlan 1

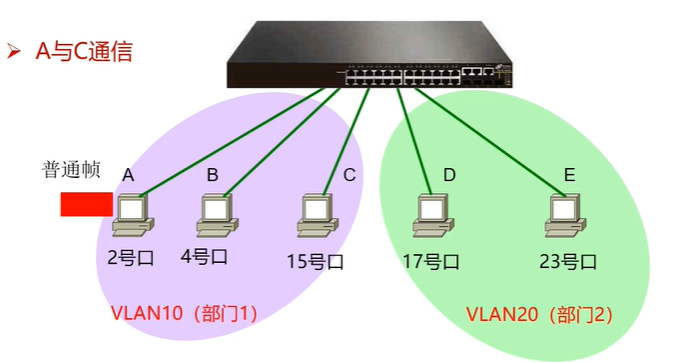

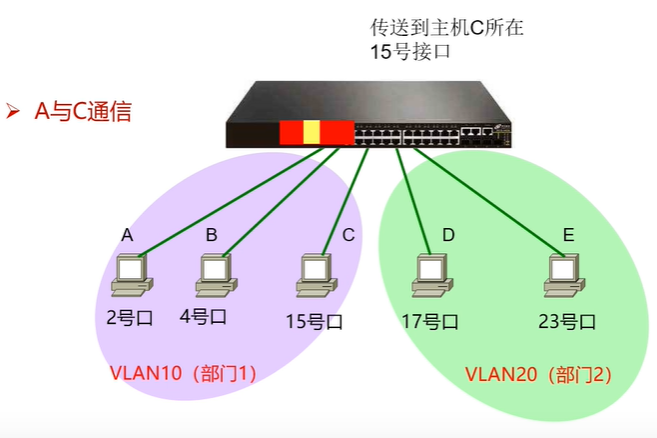

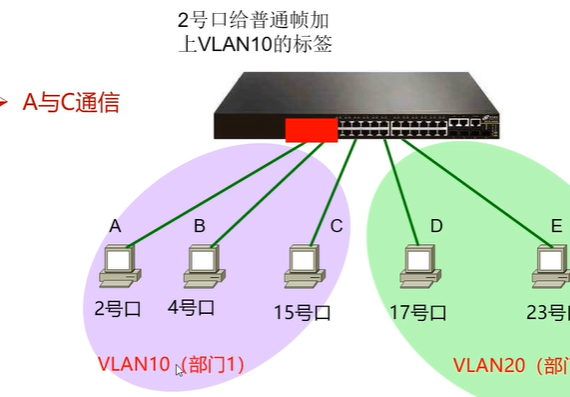

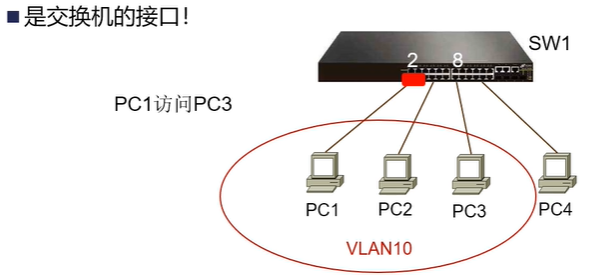

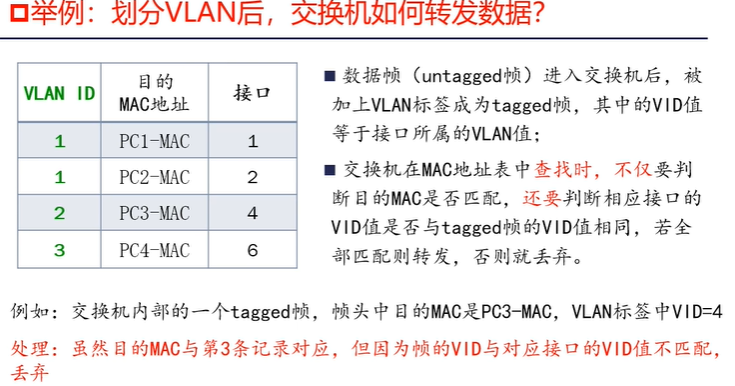

 A通过mac地址表与c通信，由于A所在的交换机接口属于vlan10那么vid就是10，由于pvid在access接口等于vid,所以pvid=vid=10,







 通过mac地址发现主机c是15号口,同时主机c也属于vlan 10即主机c的vid值=10,所以发给 15号口

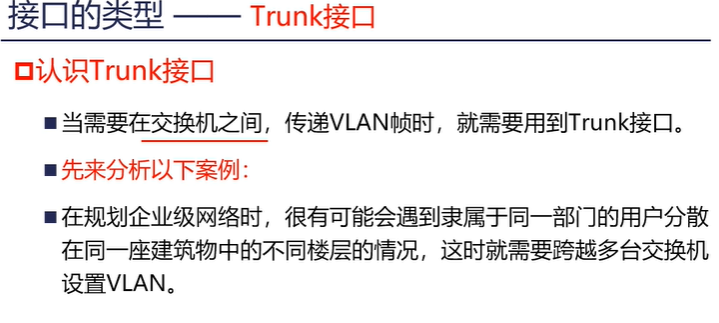

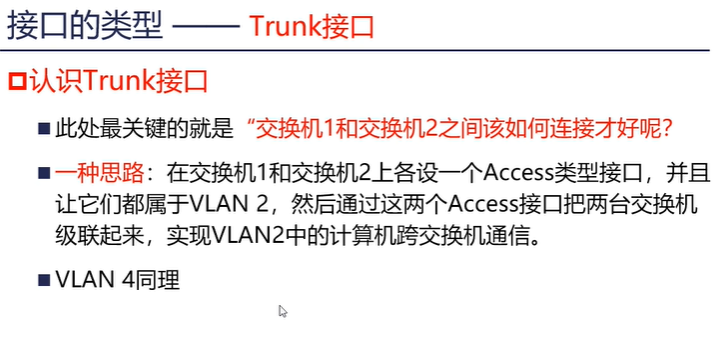

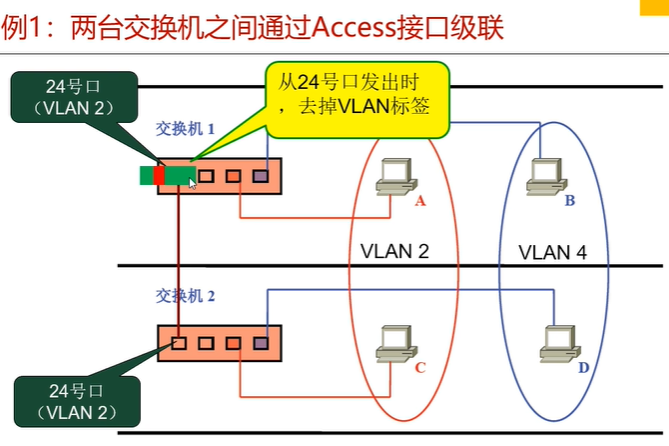

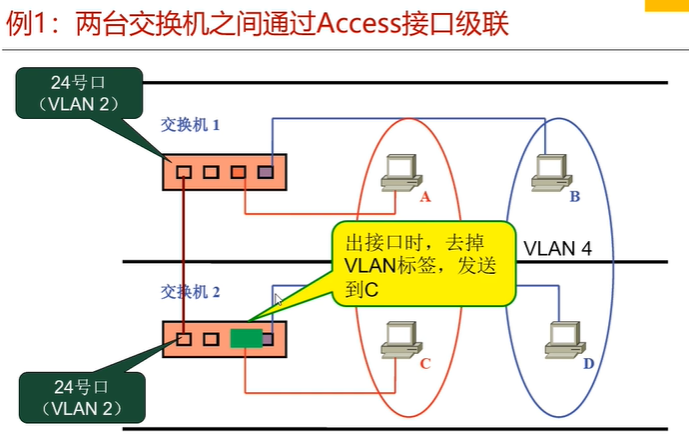

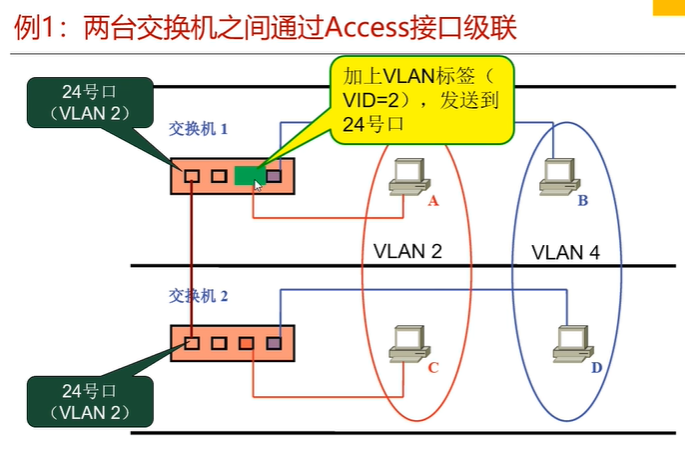

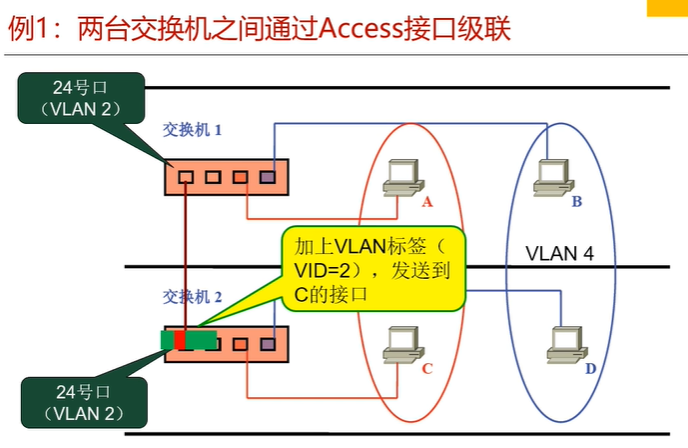

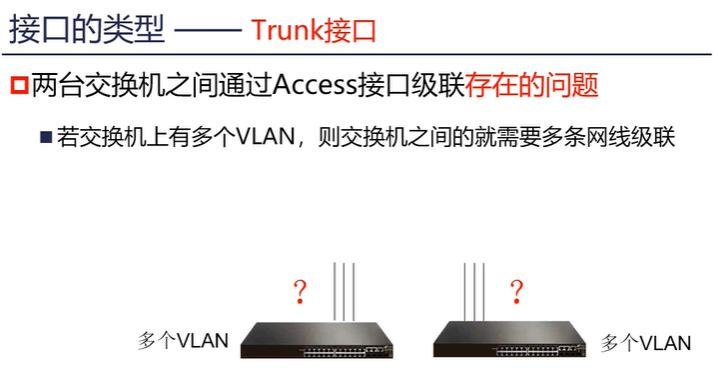

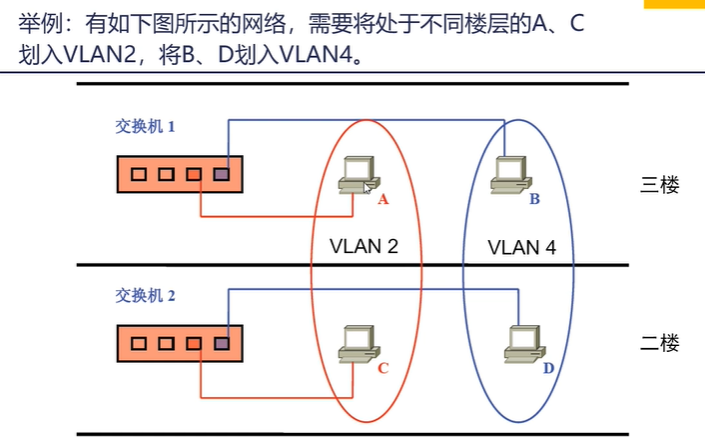

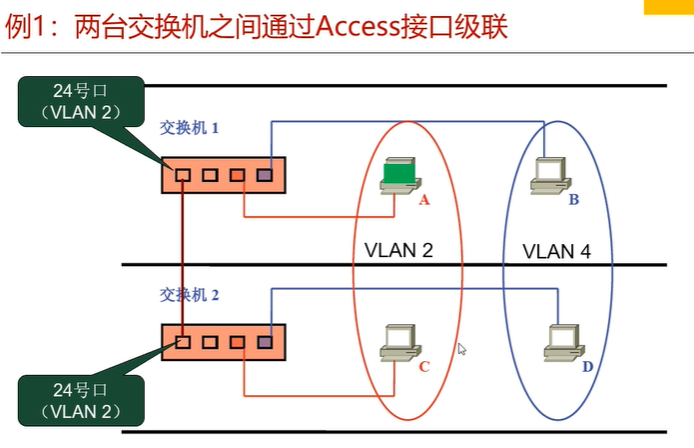

 不同楼层多个vlan同个vlan之间通信，就需要在两个交换机接口插入很多网线，然后接口上划分相同的vlan，这样会浪费很多网线，同时组网布置麻烦，还浪费交换机接口。

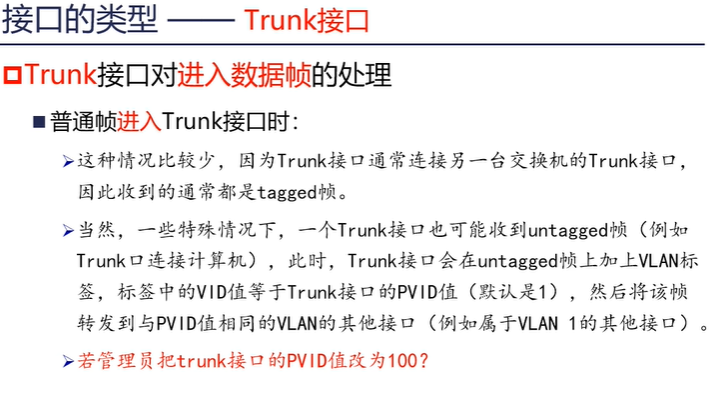

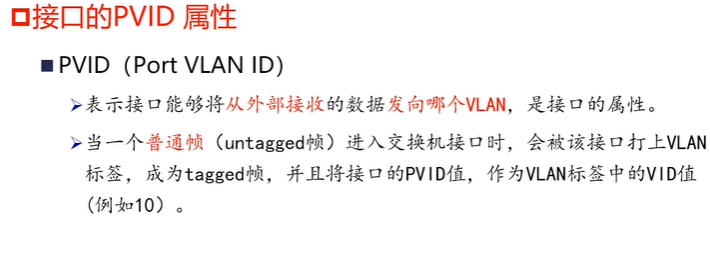

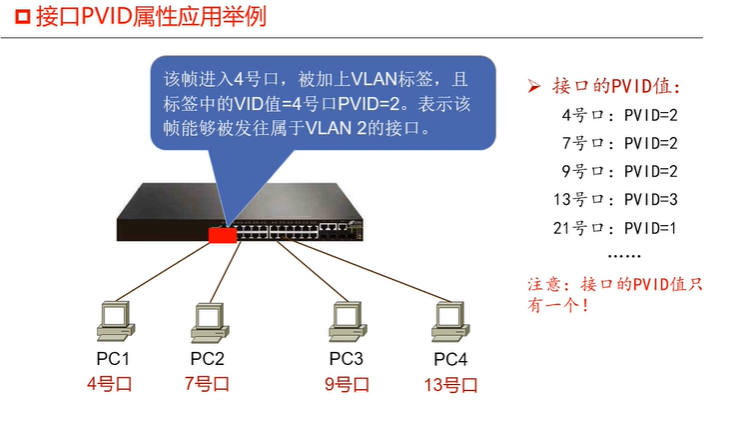

 默认是1，一般不会改，意思就是只有属于VLAN 1的接口才能接收到这个帧

如果改了PVID=100，这时属于VLAN 10的接口才能接收到这个帧

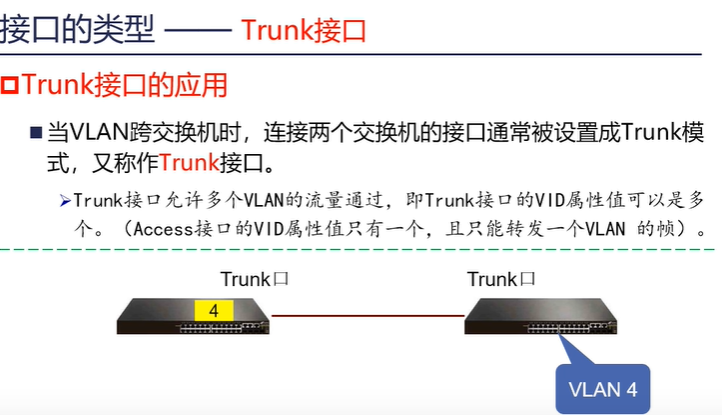

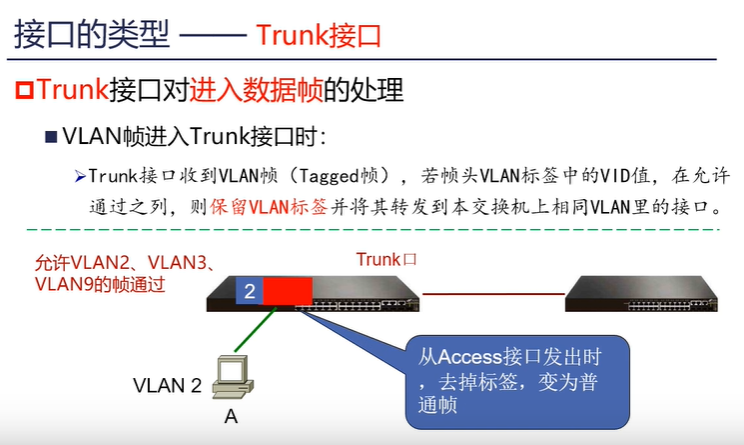

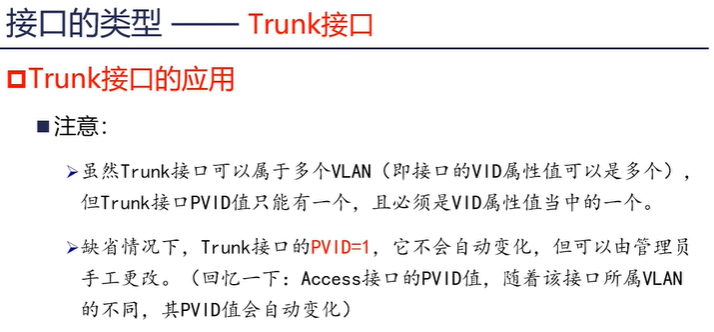

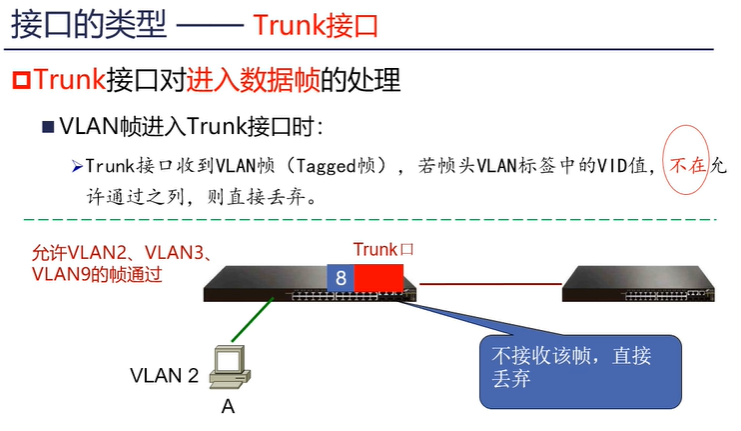

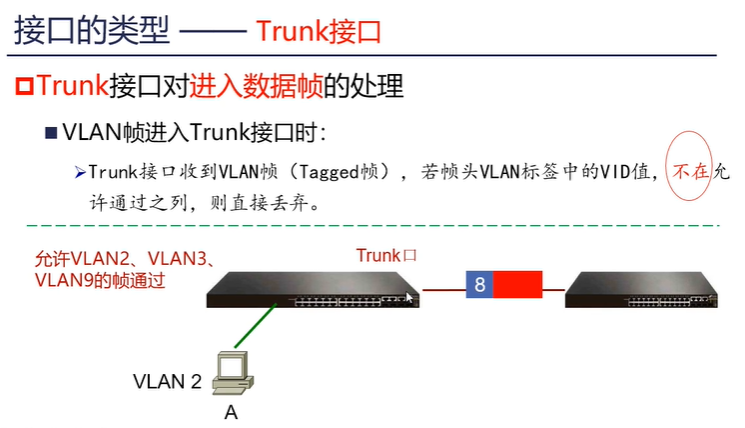

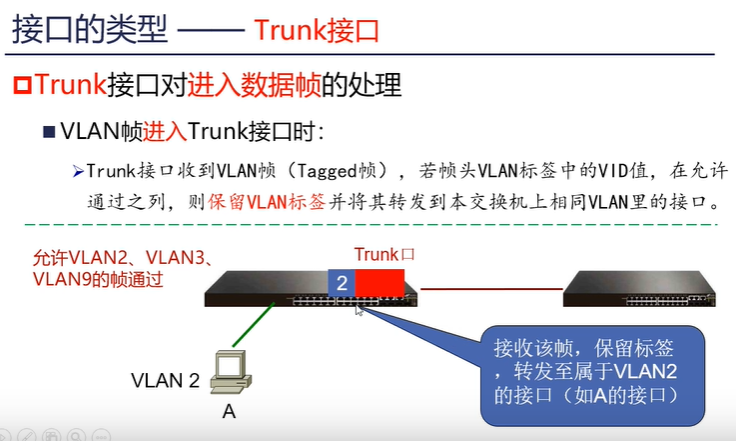

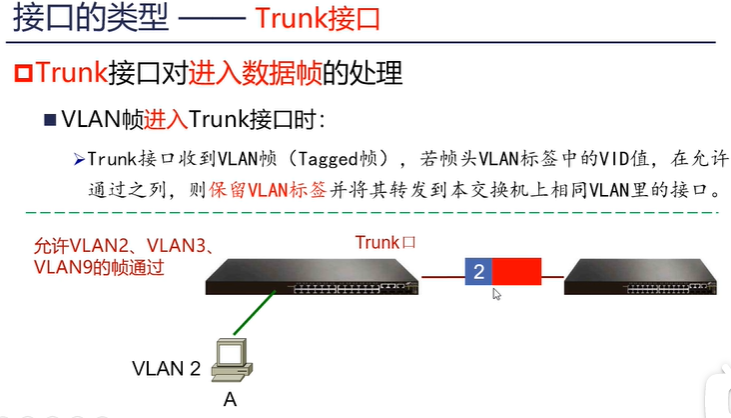

 trunk口是可以连接多个vlan的，但管理员可以设置只允许其中一部分通过trunk 口，上面有个vlan 2标签的帧从右边的交换机准备到达左边交换机，‘

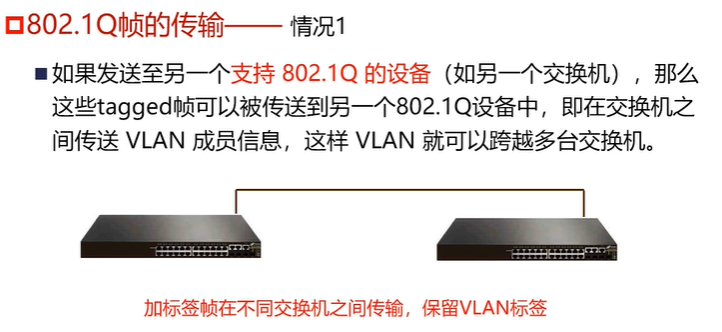

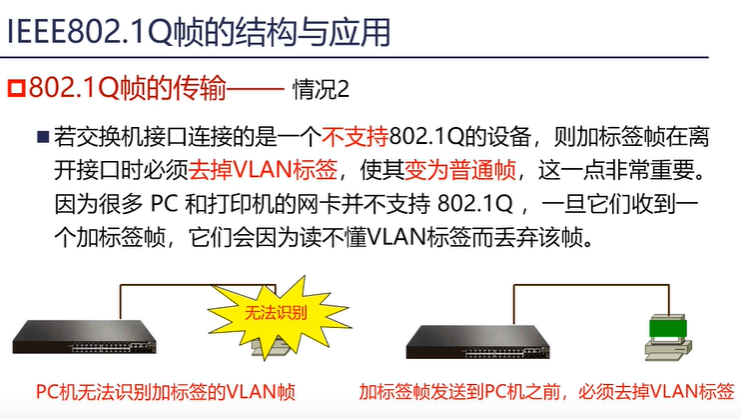

 这里的发出是指trunk发给trunk，交换机之间，不是trunk口发给主机，交换机发给主机都会去掉标签，变成普通帧。

 如果把交换机pvid改成其他的，那么有可能使帧vid=trunk口的pvid，这时会出现上面的第一种情况，去掉标签发出去，可能会造成通信失败，所以改pvid值要慎重，一般不改。

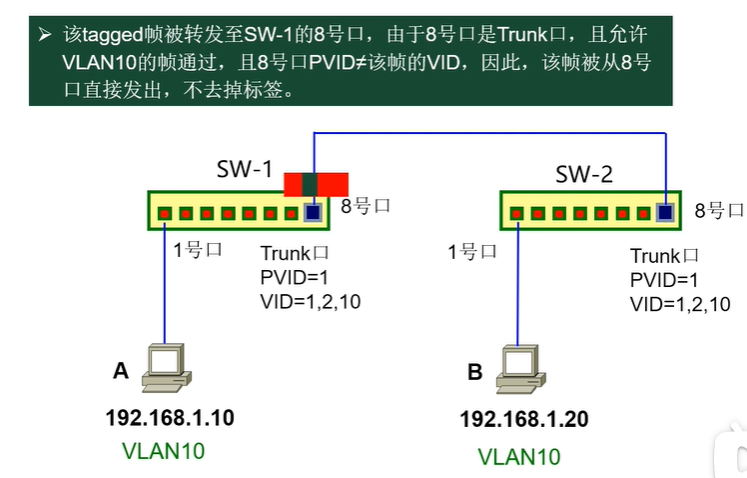

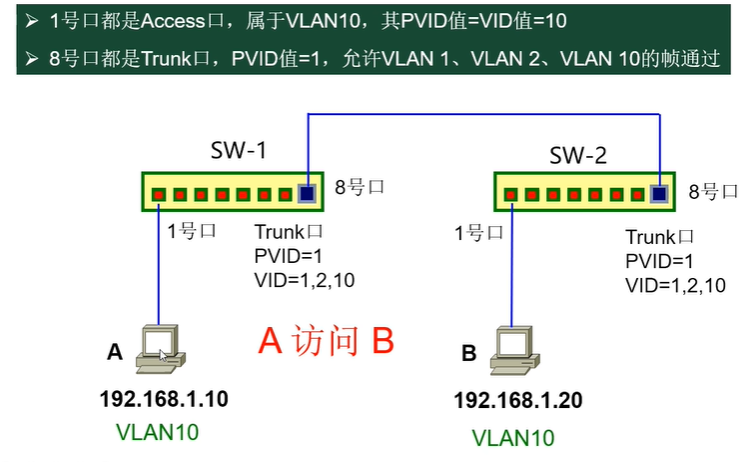

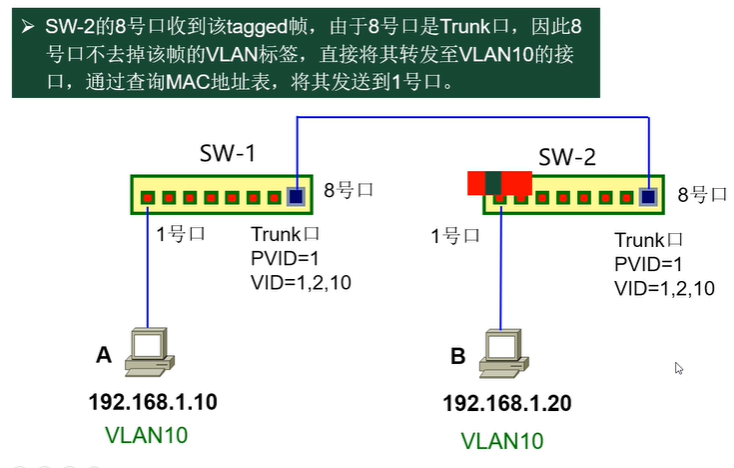

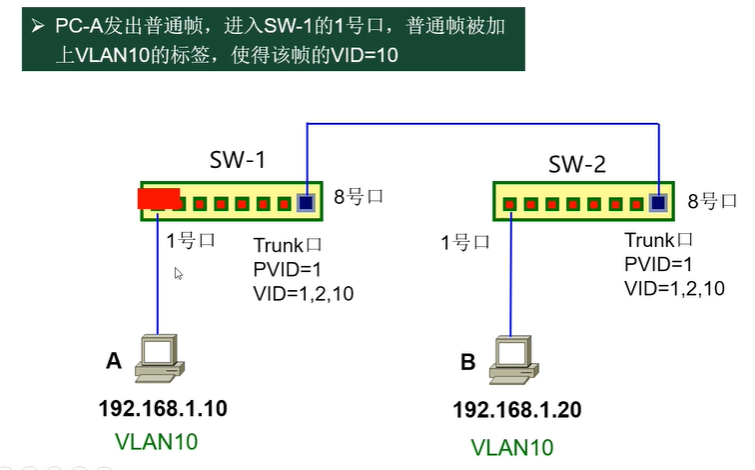

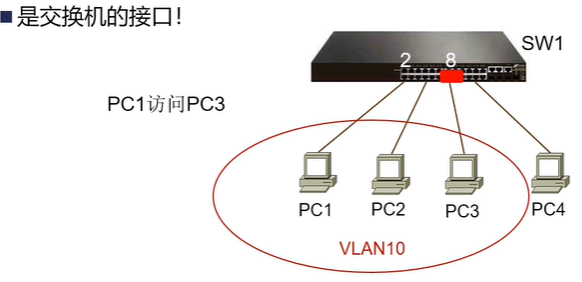

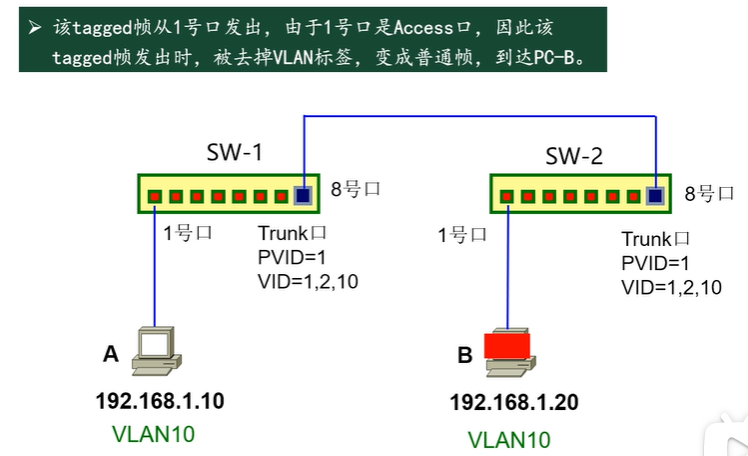

a要发给B,交换机mac地址表中从8号口出











 响应过程同理

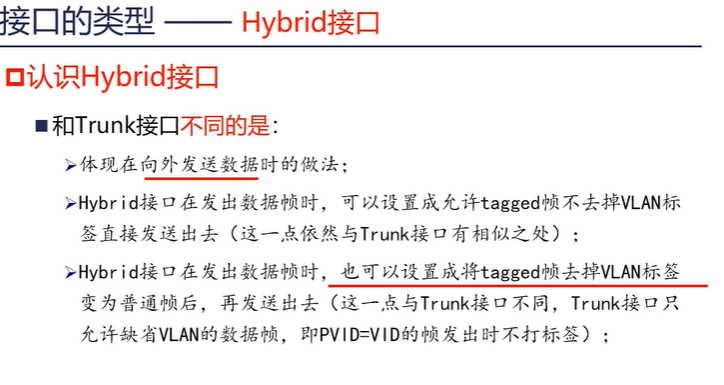

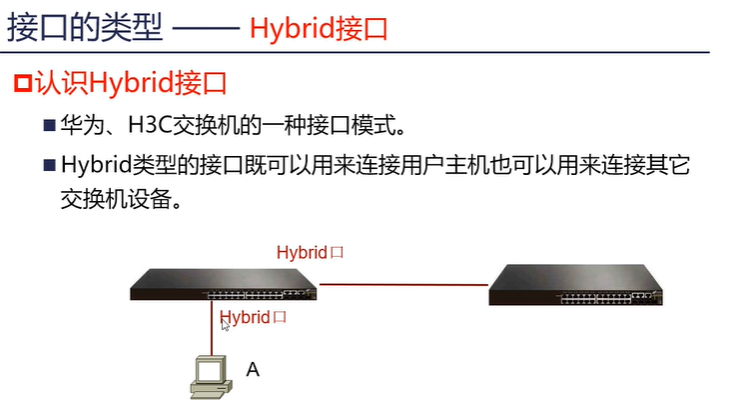

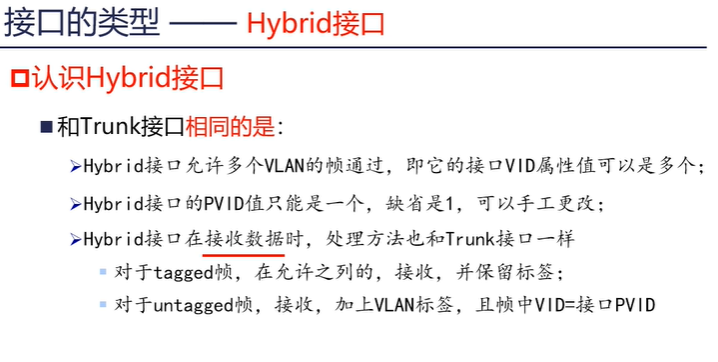

hybrid接口了解即可
