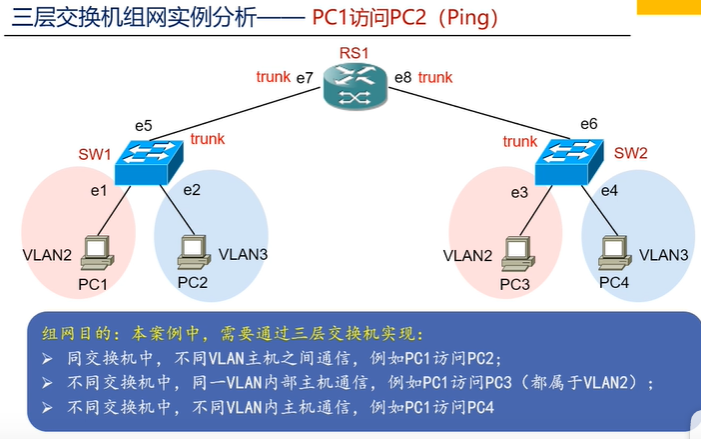

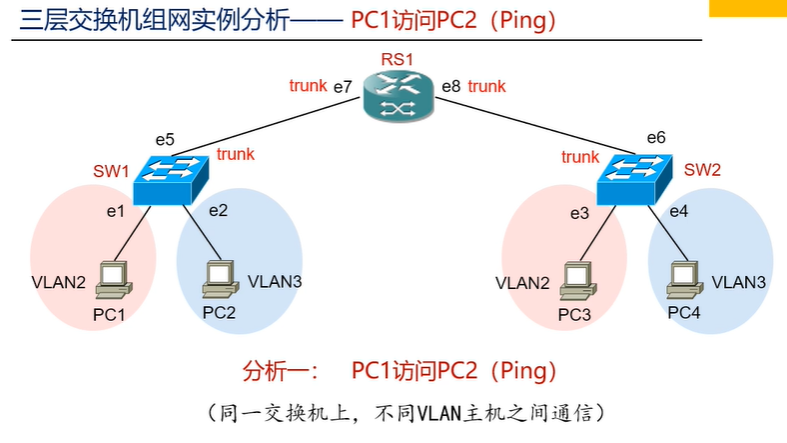

三层交换机实例

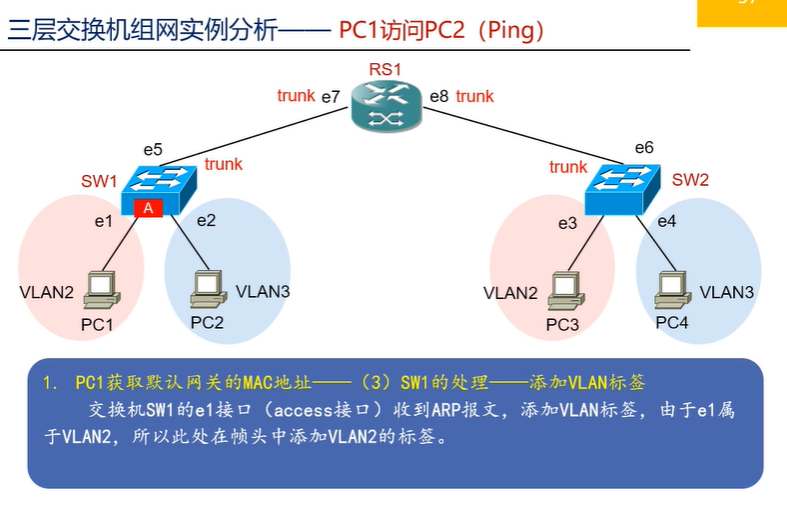

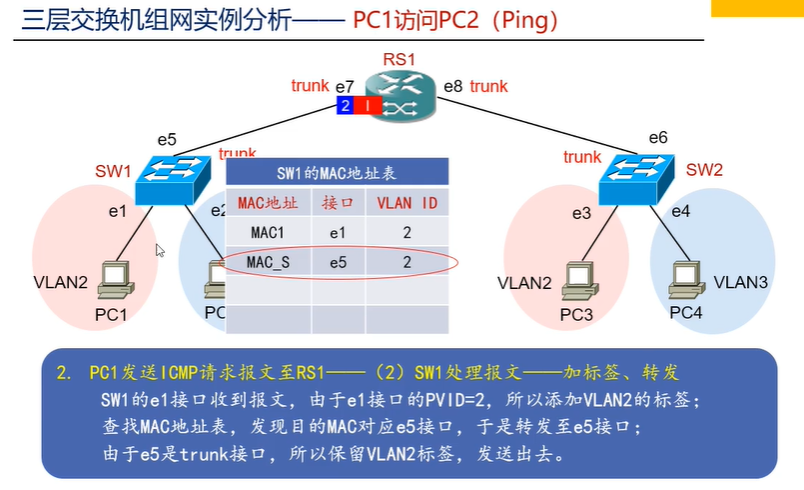

注意：据帧流入交换机相应的端口一定会打上标签然后再将数据帧送入转发进程，交换机内部不存在不带tag标签的数据帧报文，内部流动的数据帧始终是带有标签的。；交换机内部数据帧流动即使没有配置vlan，也是默认有vlan1表标签的。

实操参考：https://blog.csdn.net/qq_41745698/article/details/83448512

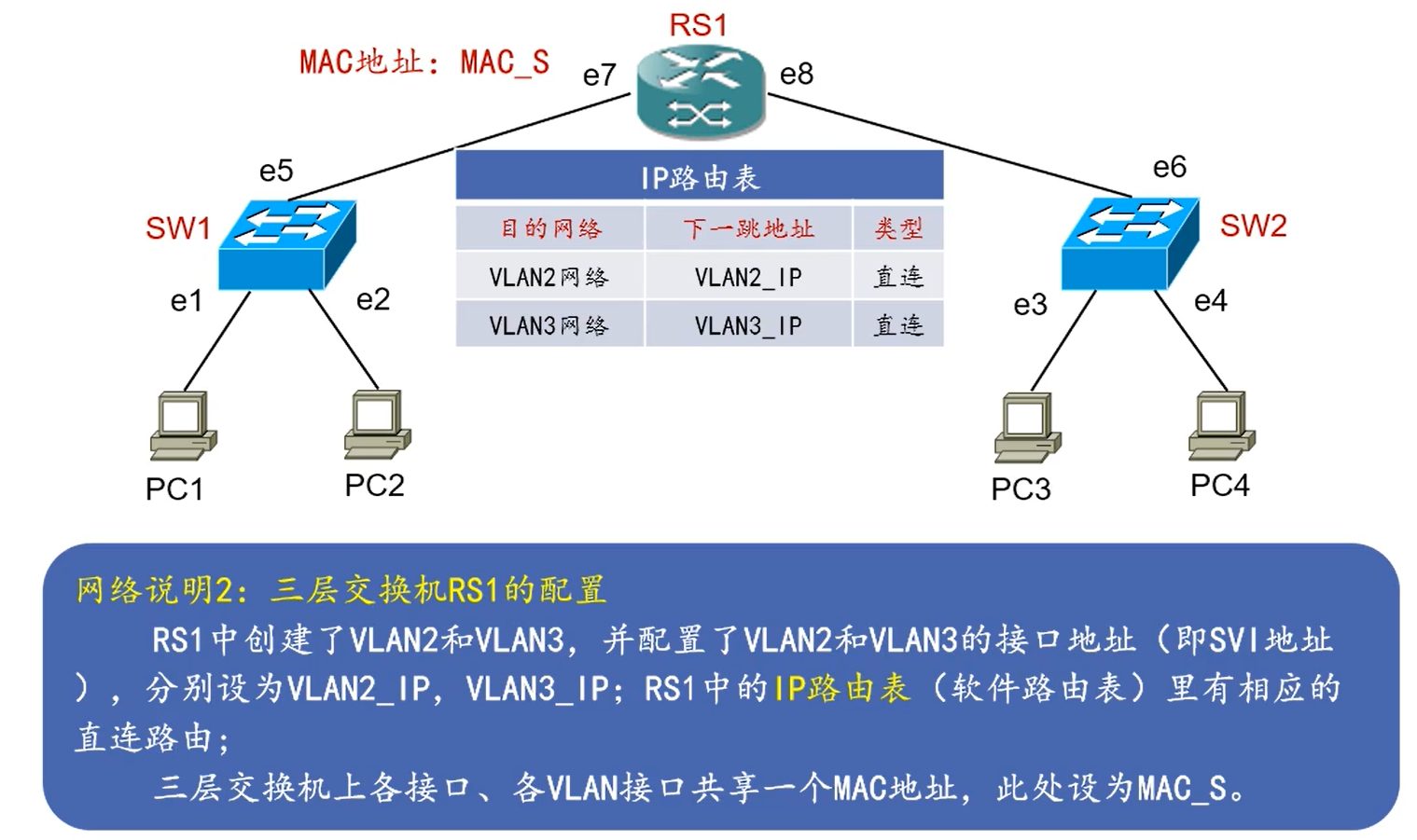

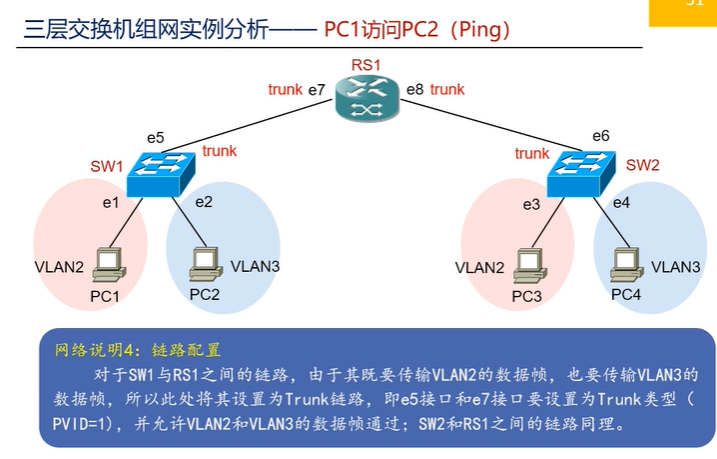

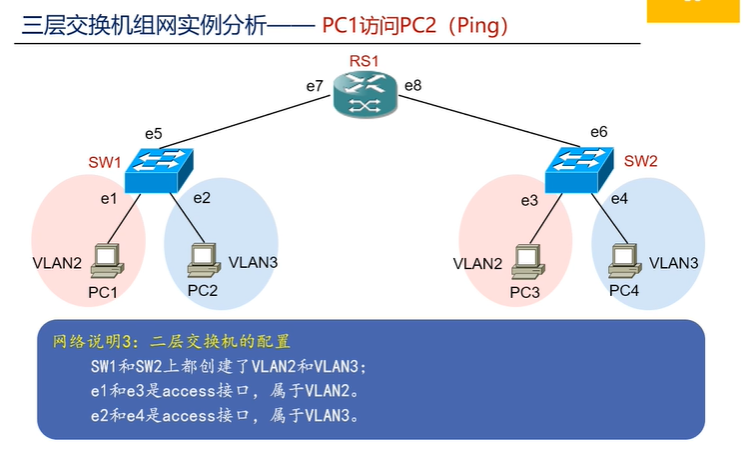

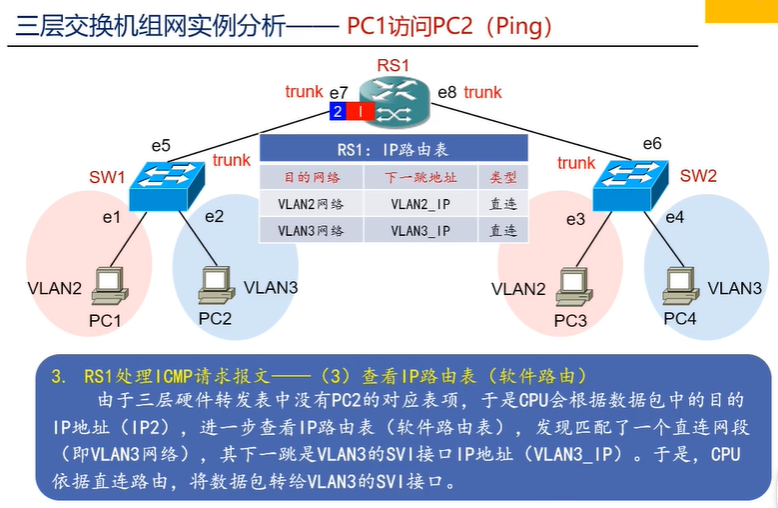

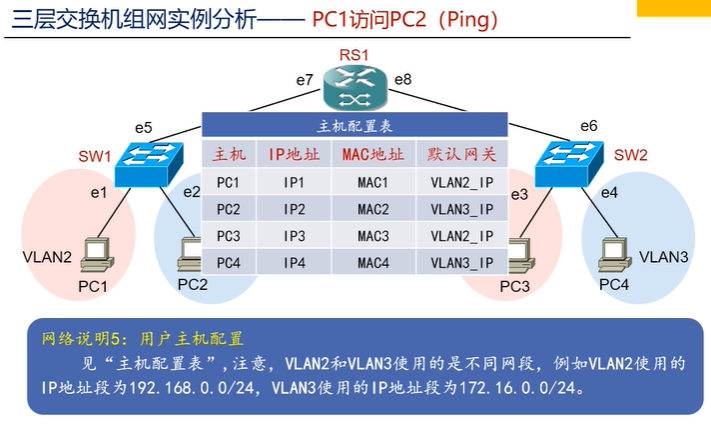

各pc的默认网关是RS1上vlan接口

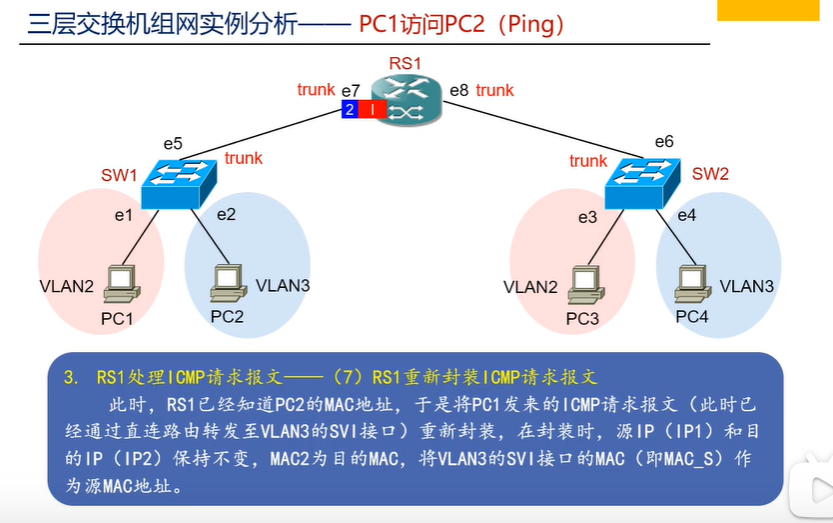

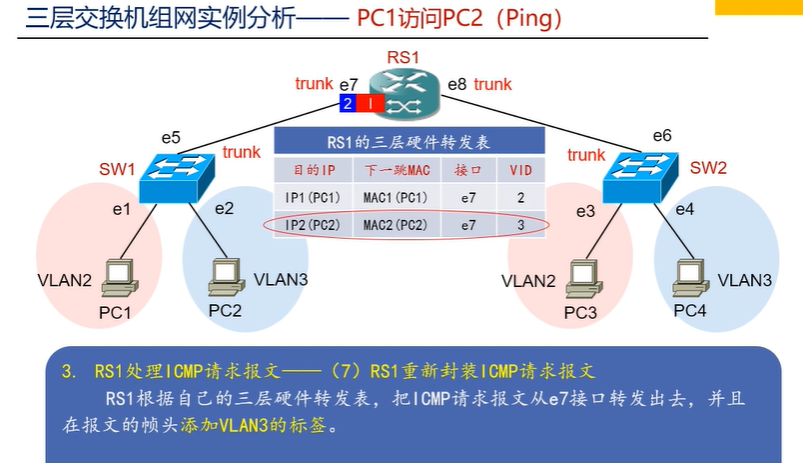

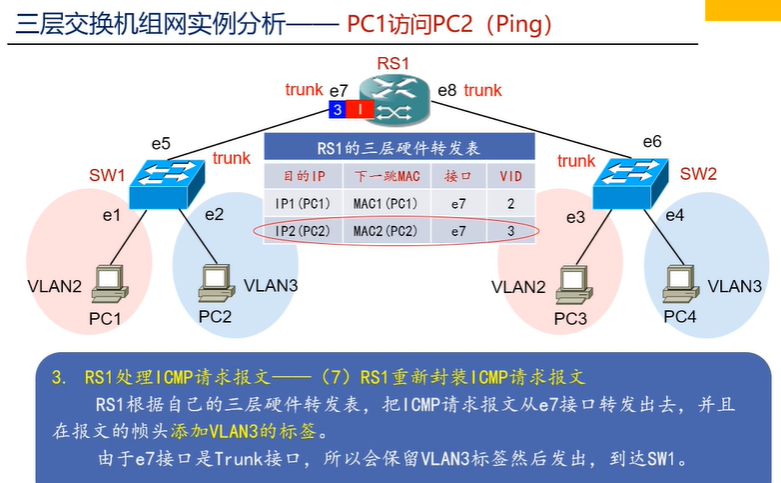

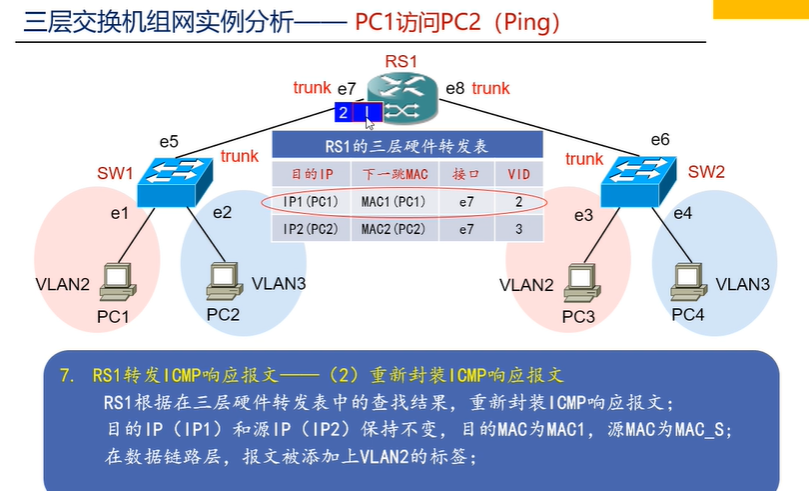

 报文在过交换机不会重新封装，但在路由器，三层交换机要重新封装

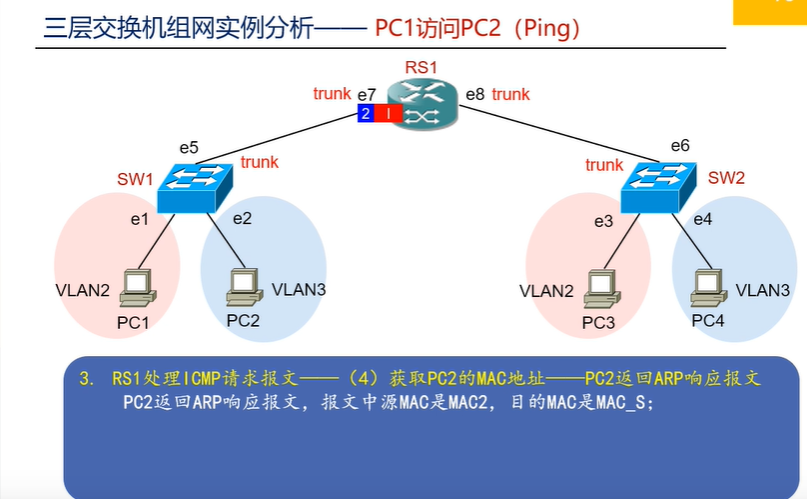

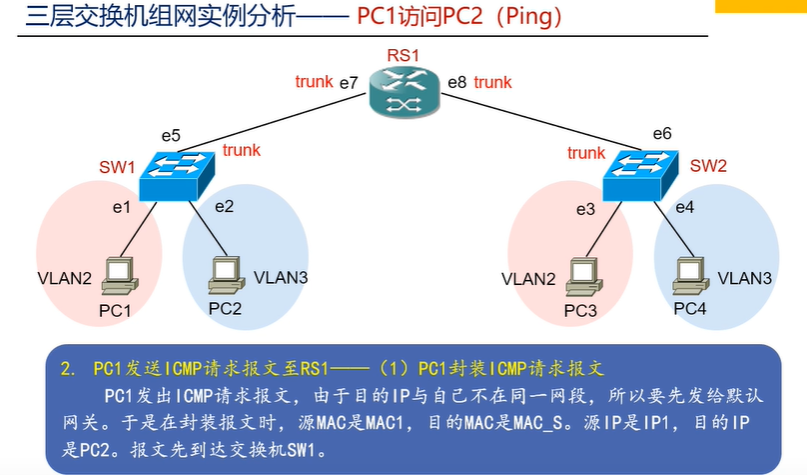

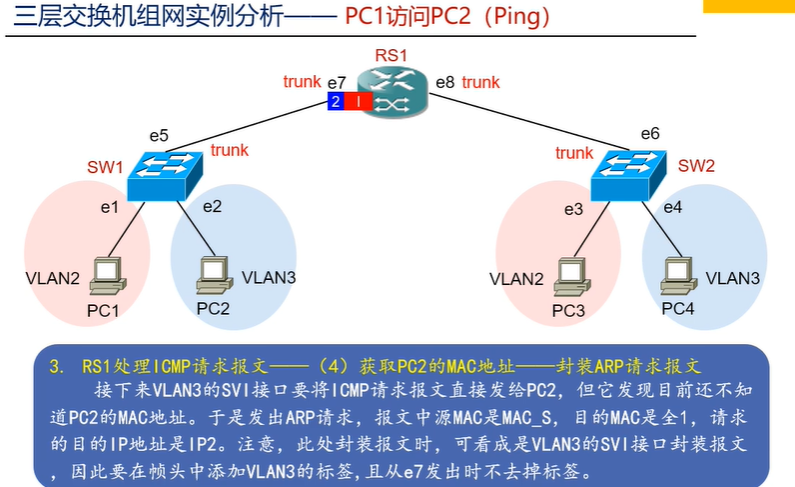

 pc2是不可能知道pc的mac地址，因为不在同一网段。
