网络应用技术

网络设备（路由器和交换机）只关心它的接口，并不关心接口所连接的那一方，那一方可以是手机，电脑，笔记本，只要属于那个子网中即可，这也是为什么配置路由时是目标网段和网络设备的接口或者下一跳。

三层交换机：

 默认交换机所有接口是属于同一个广播域的，计算机连上以后就可以直接通信。

一旦在交换机上划分了vlan，同一个交换机上可以正常通信，不同vlan上的计算机无法通信，这时就出现了三层交换机。普通的vlan的只能在同一个vlan内部访问

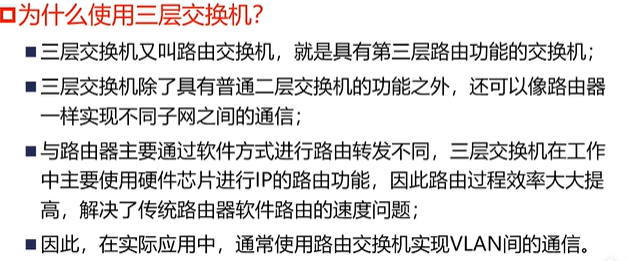

三层交换机又叫路由交换机，就是具有第三层路由功能的交换机。

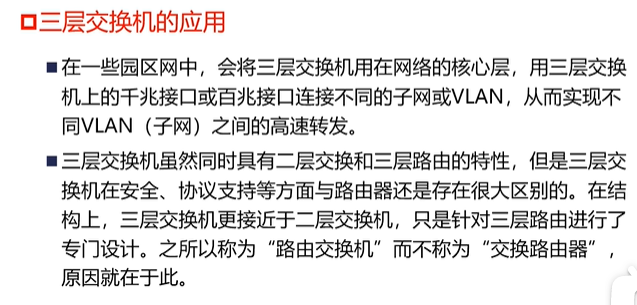

在园区网建设中，需要用到大量的vlan，如果单纯用路由器转发，从转发效率就很低。



三层交换机是相同的网络不同的子网、vlan，而路由器是连接不同的网络，三层交换机只是针对三层路由功能进行专门的设计，

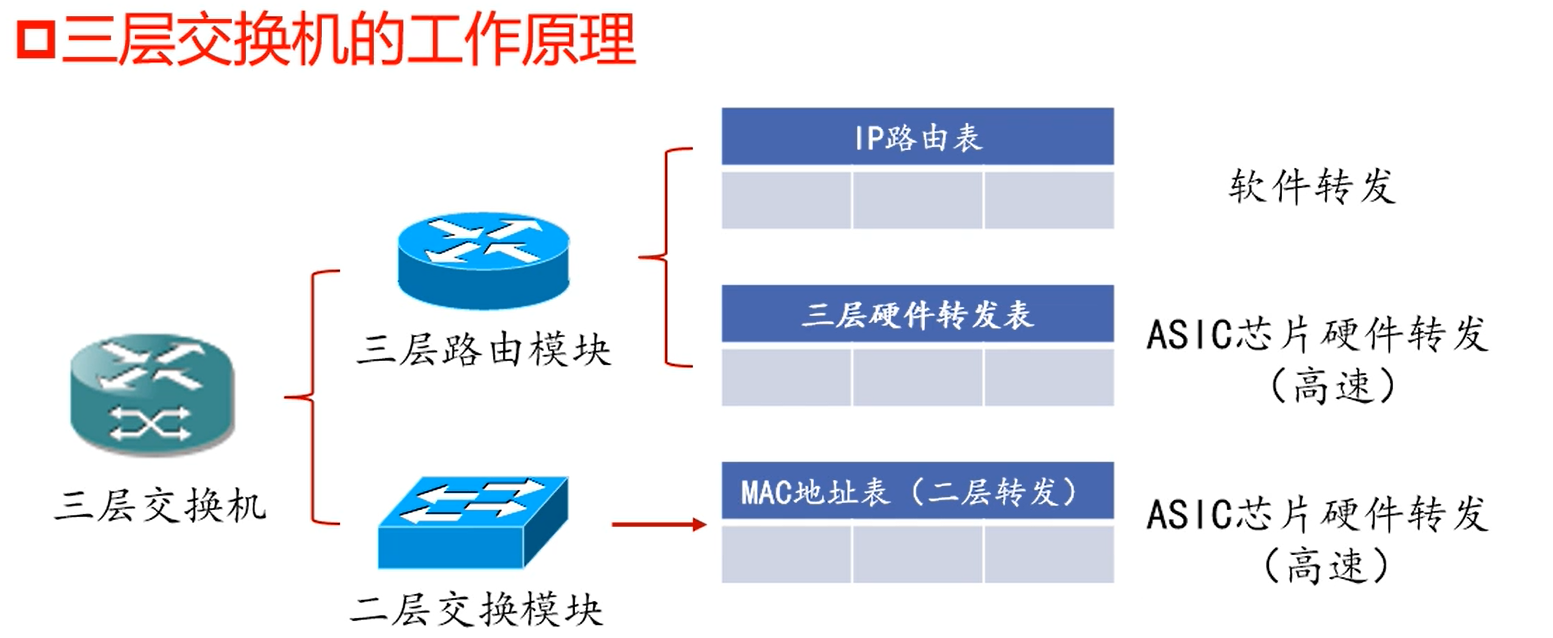

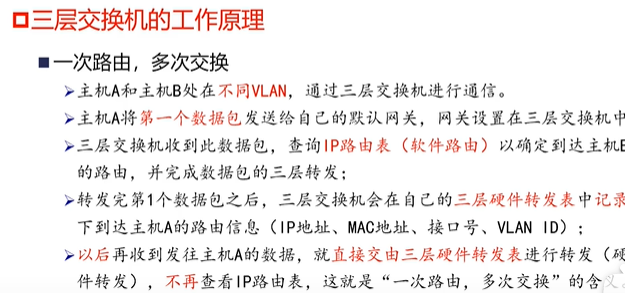

 三层交换机到了网关，通过路由表知道 网络A方向，然后将这个路由信息写道三层转发表，下次转发的时候就直接通过硬件转发



 正常情况下，一个数据报文在同一个vlan的通信通过二层mac地址表转发；如果不同vlan之间，就上升到三层硬件转发；如果不知道目标地址在哪，

在上升到三层路由表转发，而且将转发结果记录三层硬件转发表，下次同样的报文直接通过三层硬件转发表转发。

 如：交换机上1，2，3号口属于vlan2，交换机上，4，5，6属于vlan3,

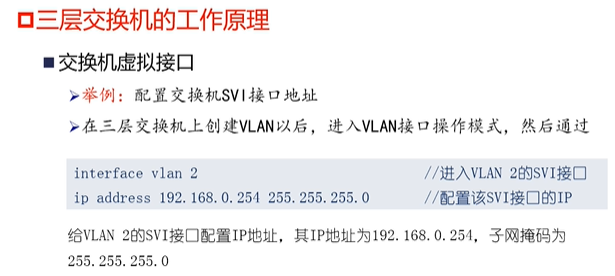

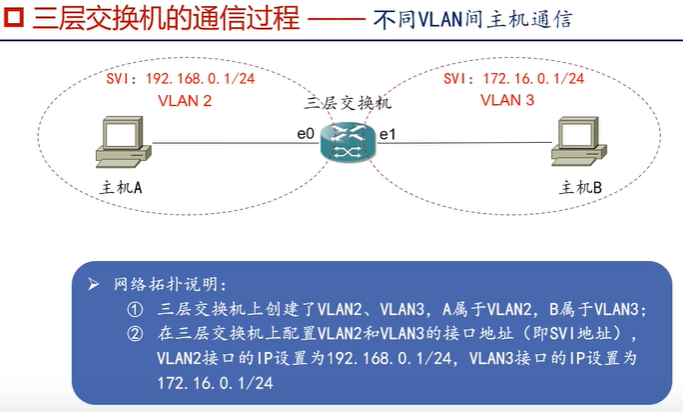

想要vlan2与vlan3通信，就要分别启用vlan2的虚拟接口svi，和vlan3的虚拟接口svi.

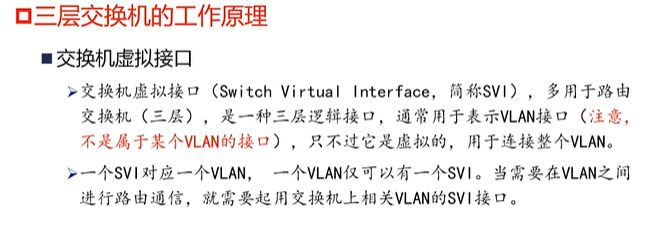

怎么理解svi：

实现两个vlan通信：启用vlan的虚拟接口svi,并未每个svi接口分配地址，进行通讯。

比方说：vlan2 vlan3

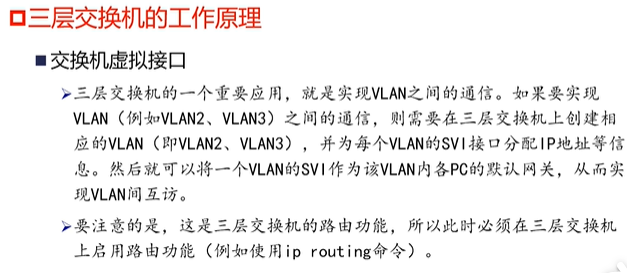

 怎么理解上面然后就可以将一个vlan的svi作为vlan内各pc的默认网关

与路由器的默认网关对比起来，路由器的接口也可以作为默认网关，如：路由器有两个接口，接口2上连个网络，接口3上接个网络，接口2上配个地址，这个地址就是接口2下面所连的网络当中所有主机的默认网关，接口3配个ip，接口3就是接口3所连的网络当中所有主机的默认网关.。类似，三层交换机上有两个vlan,

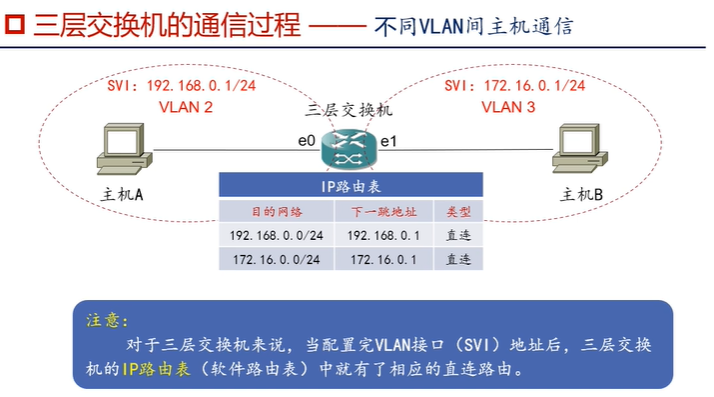

vlan2和vlan3,然后给vlan2接口即svi接口配置ip,那么连上我这个三层交换机上的所有属于vlan2的主机，他们的默认网关就是vlan2接口地址svi的IP。这里配置的三层交换机虚拟接口要启用路由功能。





 上面就可以将192.168.0.254作为连接在三层交换机上所有属于vlan2的主机的默认网关地址

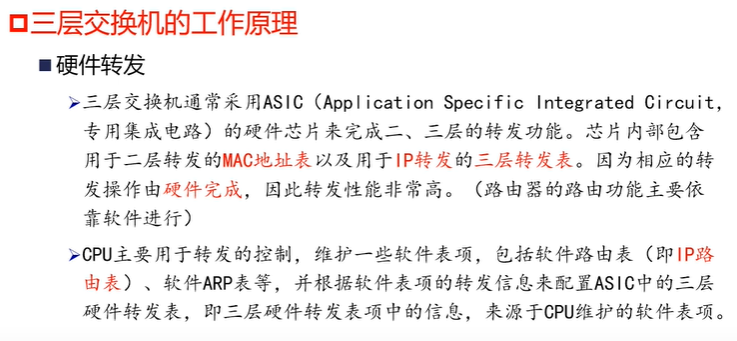

路由在软件，交换在硬件上，效率大大提升

---

---



---

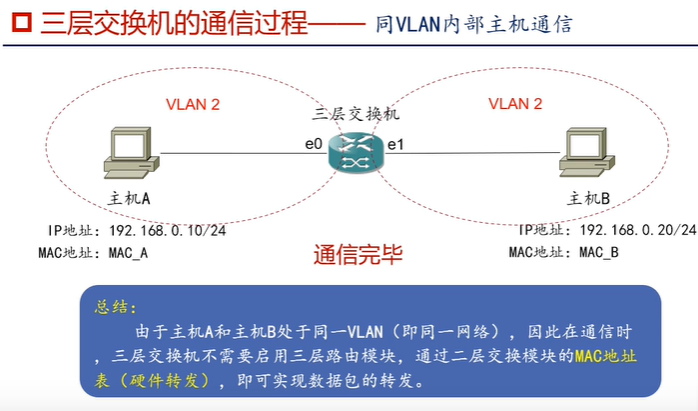

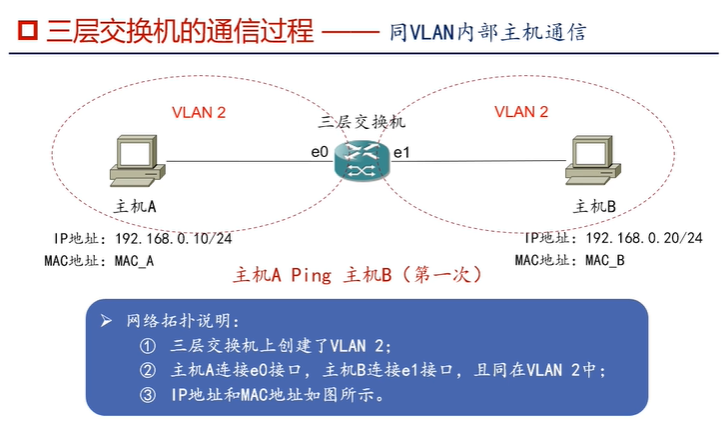

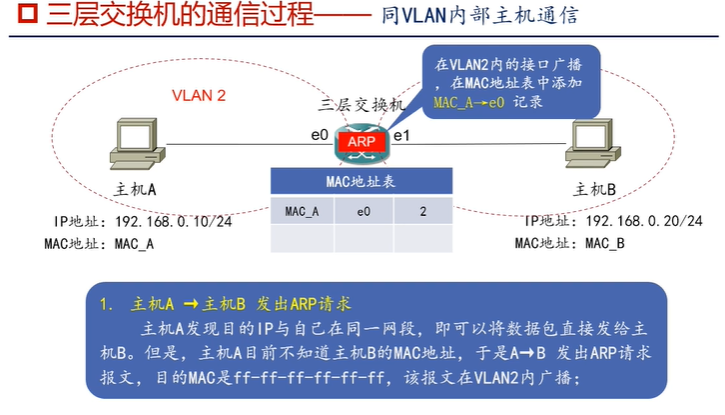

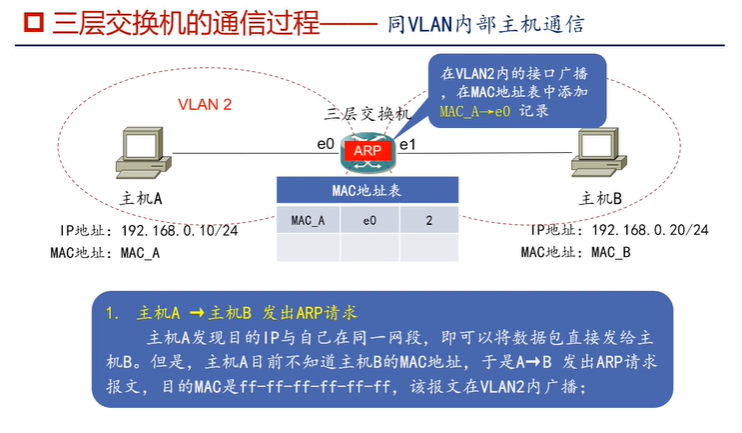

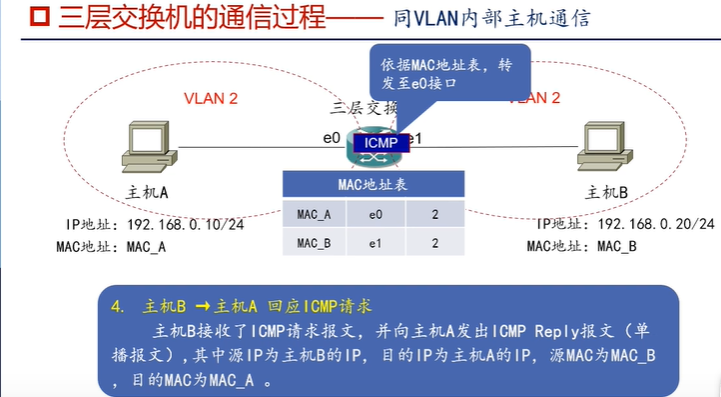

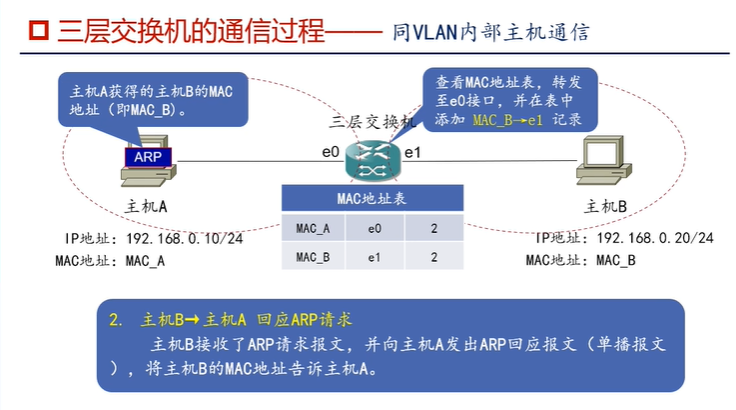

一、三层交换机同vlan主机通信

---



















arp表的建立是根据来源（发送者）来添加地址





 arp表组成：发送者的mac地址  交换机接收接口  vlan的id(这里是vlan 2)

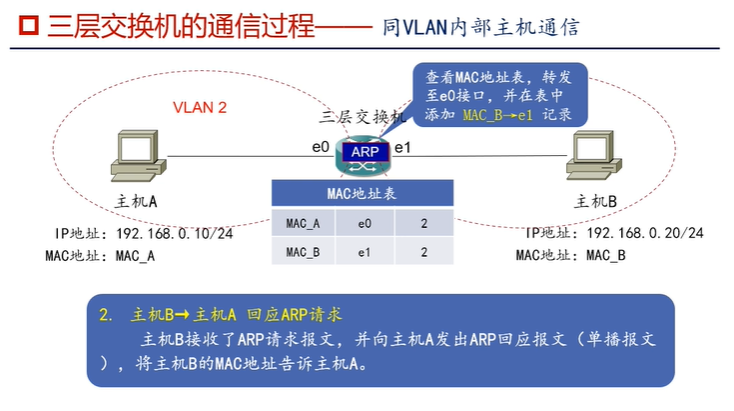

交换机接收接口e0接收到主机a的广播请求后，会广播出去，包括交换机e1接口，在整个vlan2中广播



























---

---

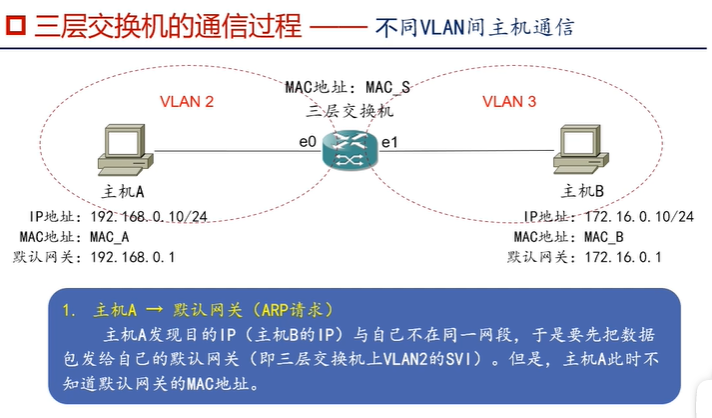

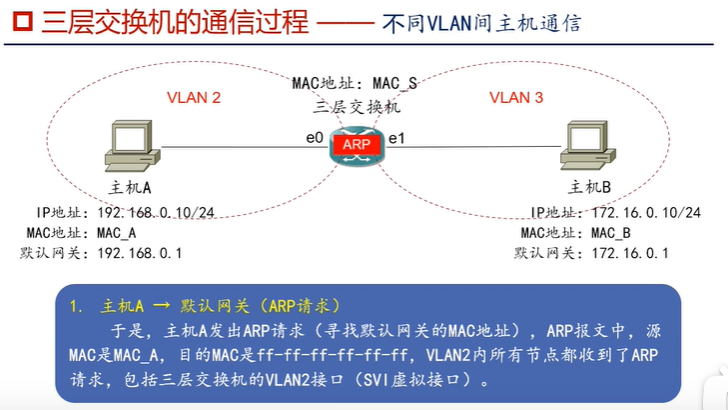

二、三层交换机不同vlan中的主机通信

---

---

---















 路由器一个接口一个mac地址，这里和交换机就不样了，三层交换机所有接口都共享一个mac地址

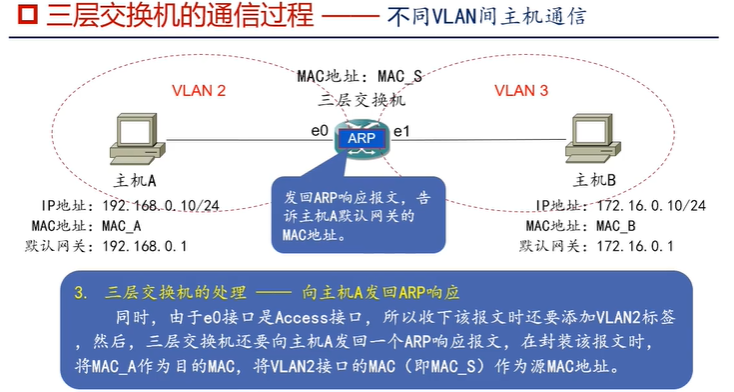

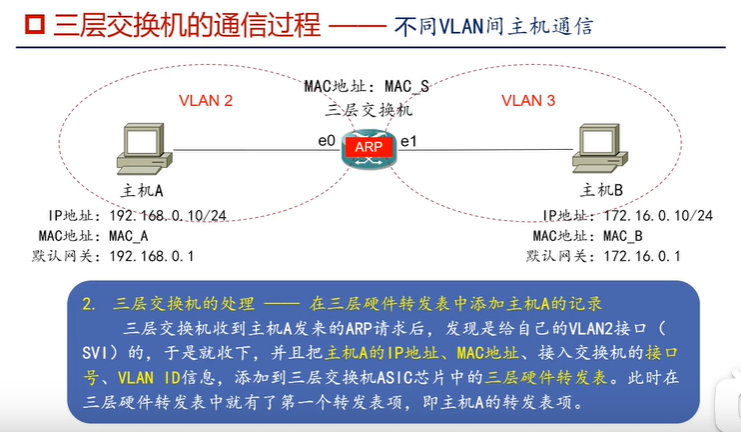

交换机上属于vlan2的所有接口（svi接口，交换机接口以及交换机接口连的所有主机）都能收到arp广播请求，其他主机收到发现目的ip不是自己就丢弃，三层交换机发现是自己的vlan 2接口于是收下（这里是从e0接口进入的，这个接口是access接口，所以要加上vlan 2标签），同时交换机向自己的三层硬件转发表中添加一条发送者即主机A的信息。

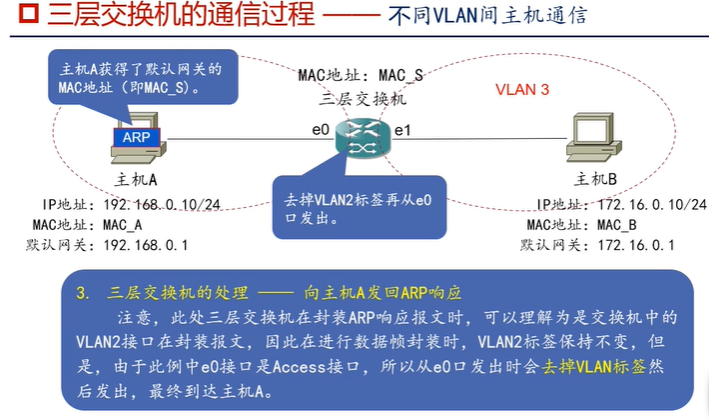

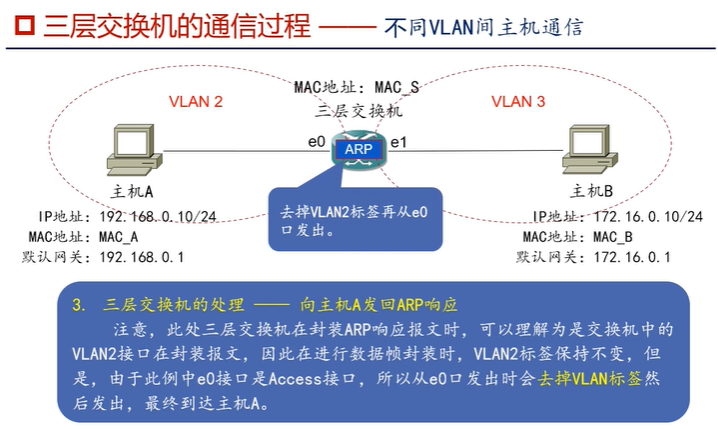

 规则：加标签的数据帧从access接口出来的时候要去掉vlan标签变成普通数据帧，如果是串口（二层接三层）就需要带着标签发出去。















 注意：发送icmp请求封装的报文，源ip是主机a的ip,目的ip是主机b的ip，不是三层交换机的svi接口（默认网关）的ip，目的mac地址是svi接口的mac地址。

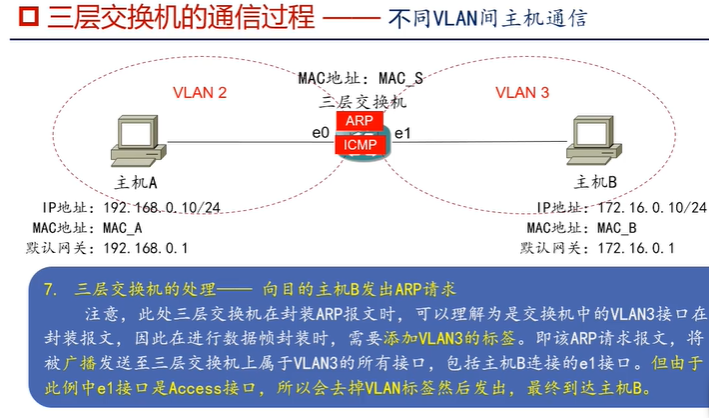

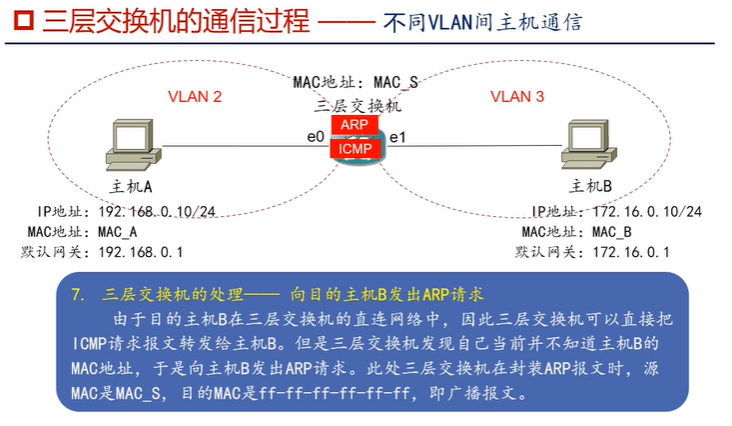

 即三层交换机默认网关（vlan 3接口）发出arp广播

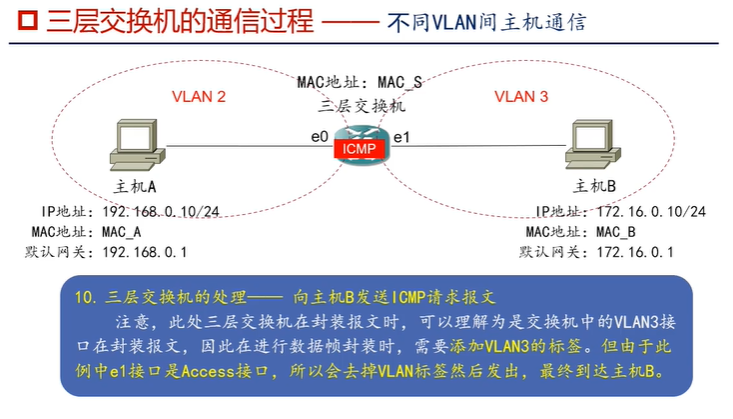

 vlan3接口发出广播加标签目的是让三层交换机上属于vlan 3接口（e1）能够接收，加标签去标签就是这么点功能





 同时将主机b添加自己的mac地址表中

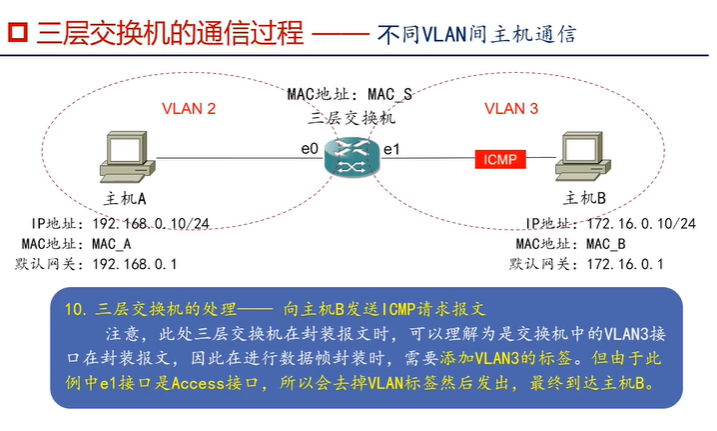

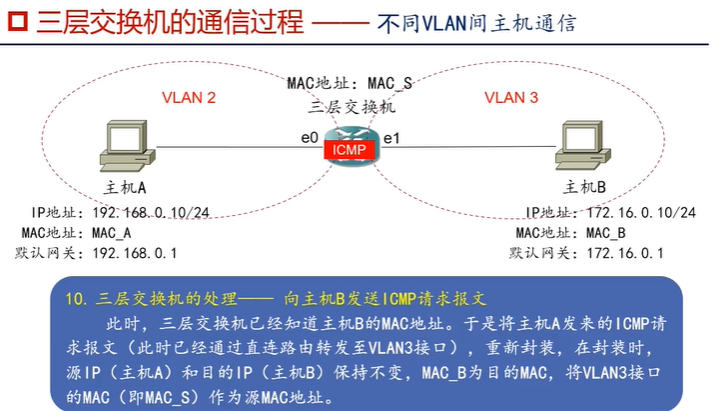

 vlan3接口+vlan标签-----转发----->e1接口（属于vlan 3）去vlan 3---->转发---->主机b

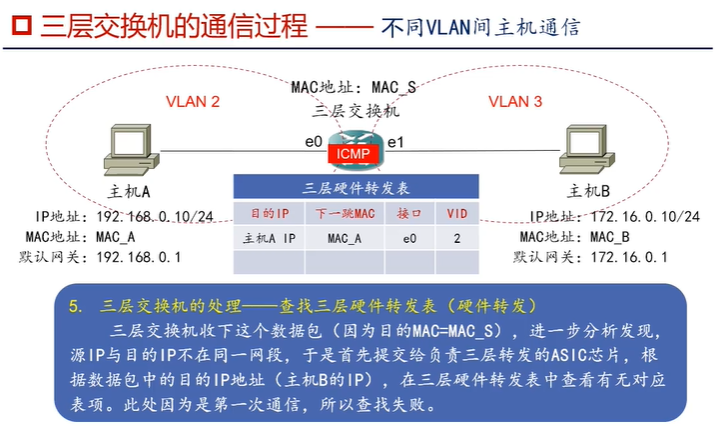

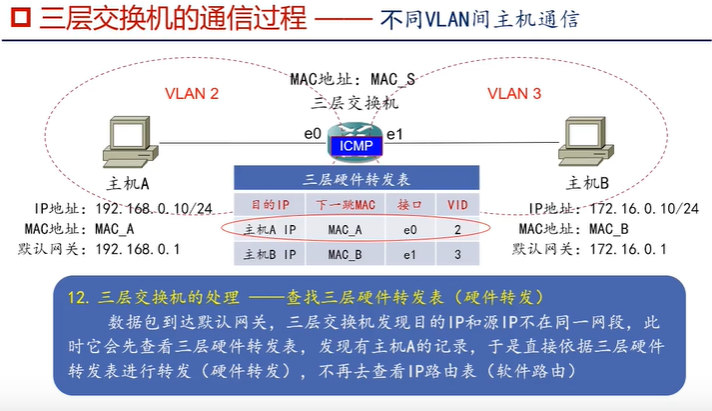

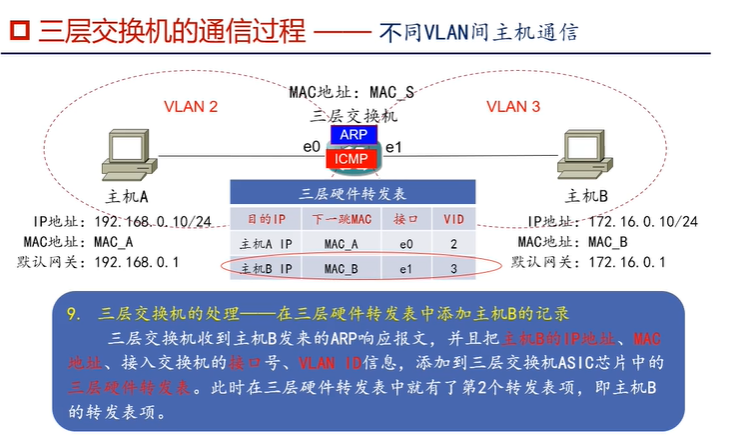

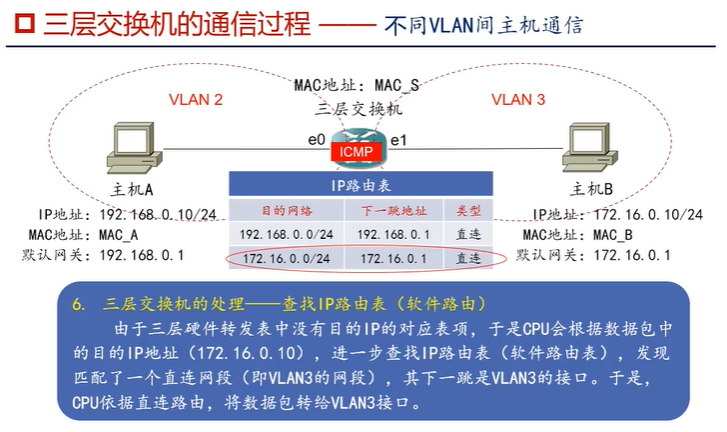

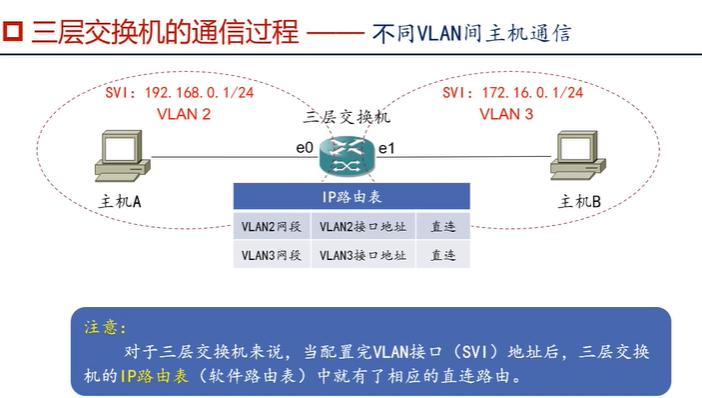

 先查三层硬件转发表（优先级高），再查ip路由表，若三层硬件转发表中有，就不用查软件路由。

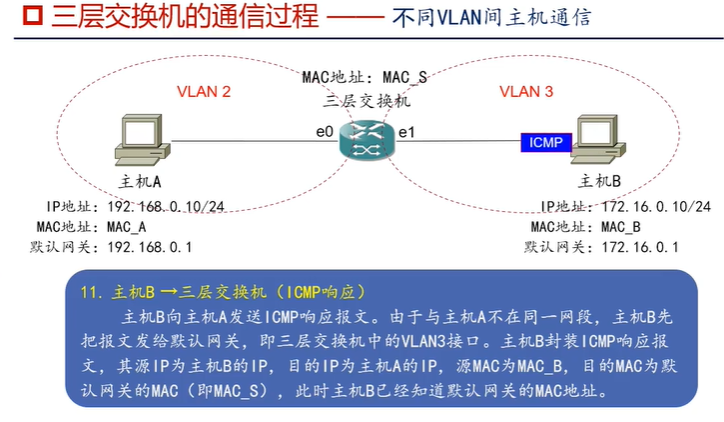

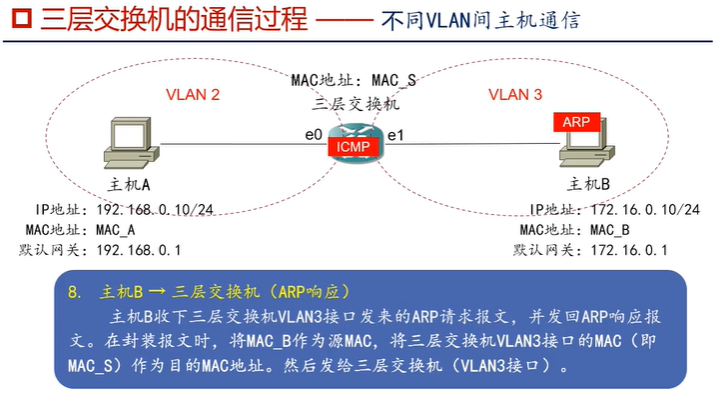

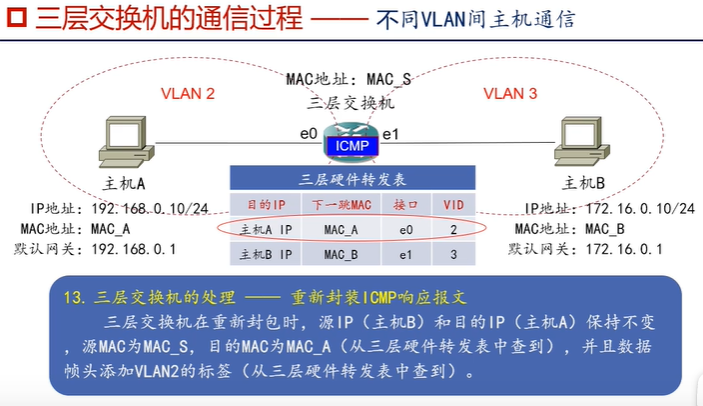

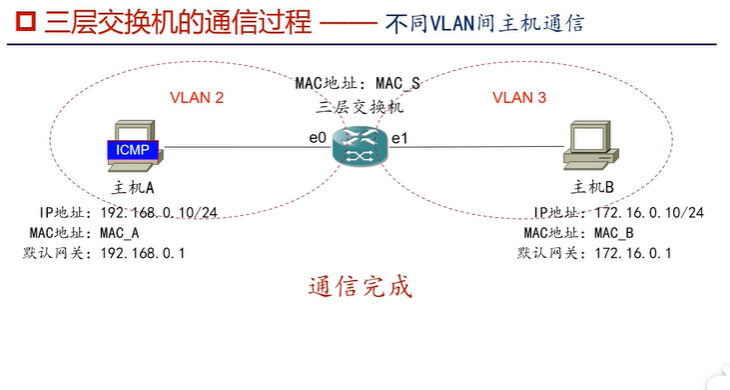

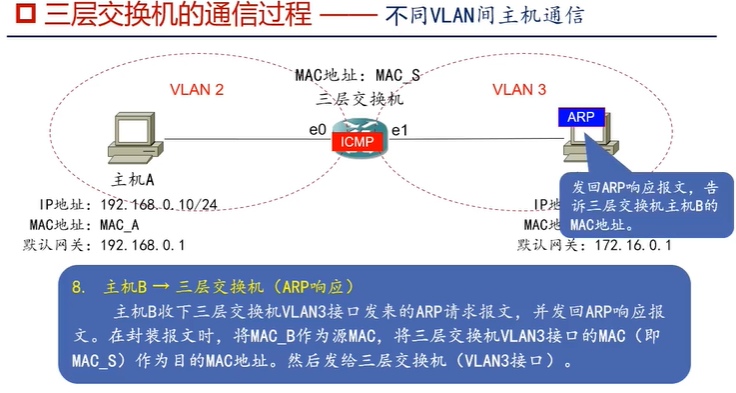

 主机b响应帧--->vlan3接口默认网关----->转发----->e1接口，查询三层硬件转发表，添加vlan 2标签---->转发---->属于vlan 2的接口e0，去vlan2标签--->转发-->主机a











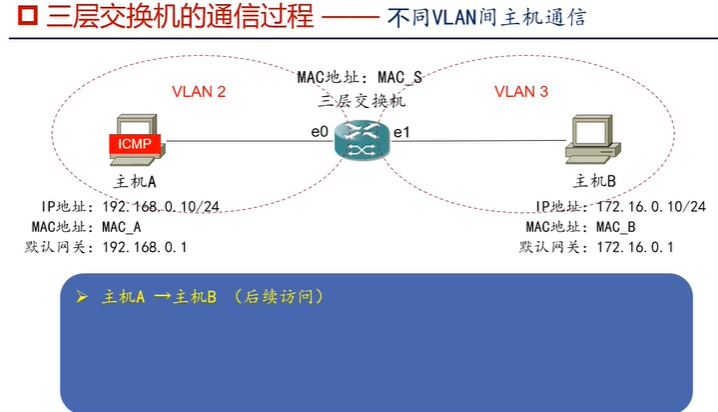

 再次发送请求：
