Android启动流程-Loader

Android 启动流程Loader

  • bootloader的u-boot负责 读取设备设备树(The devicetree is a structure for describing hardware.)配置，存储到内存中
  • 内核命令行参数 传给内核 （包括设备树) ,设备树 解析 在kernel环节 - of_flat_dt_init。
    Android启动流程

针对RK芯片

  • Boot Rom ： 当按下电源时，BoomRom 会首先运行，它会检测并初始化硬件设备，加载引导程序和启动内核。
    • 确保设备能够正常启动
    • 加载能支持Android系统的Bootloader引导程序。
    • 存在于芯片内部，通常采用汇编编写。

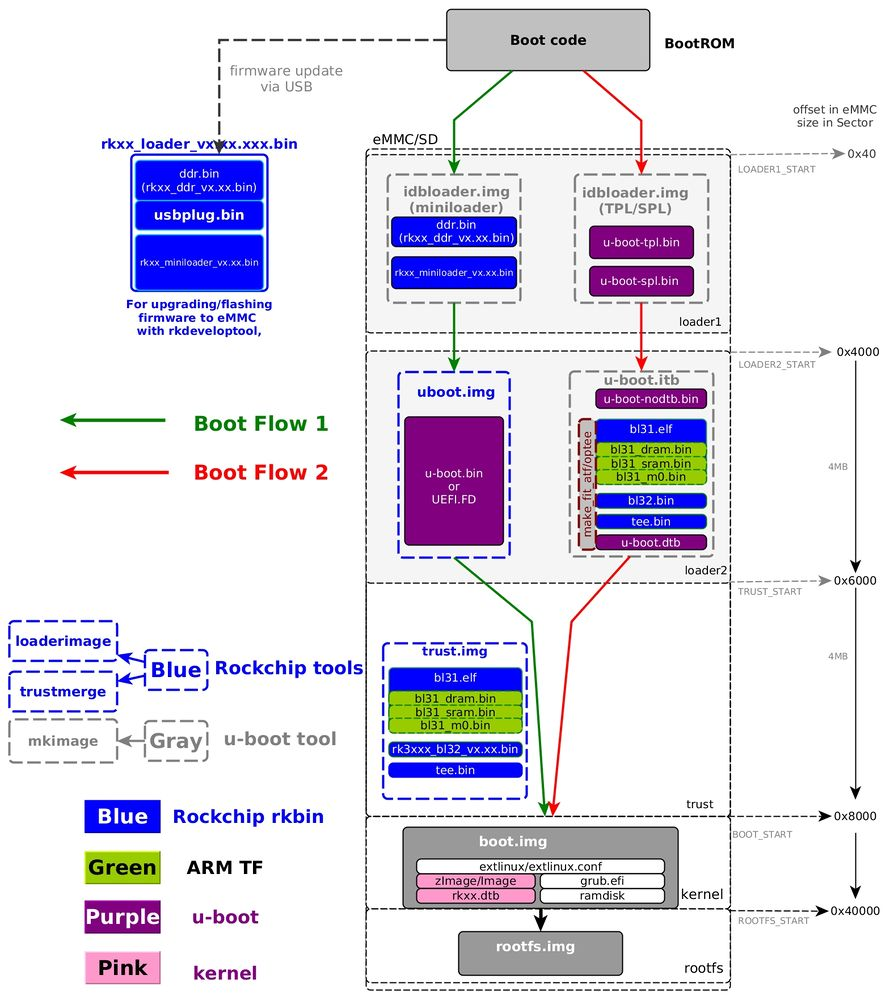

      bootloader启动流程

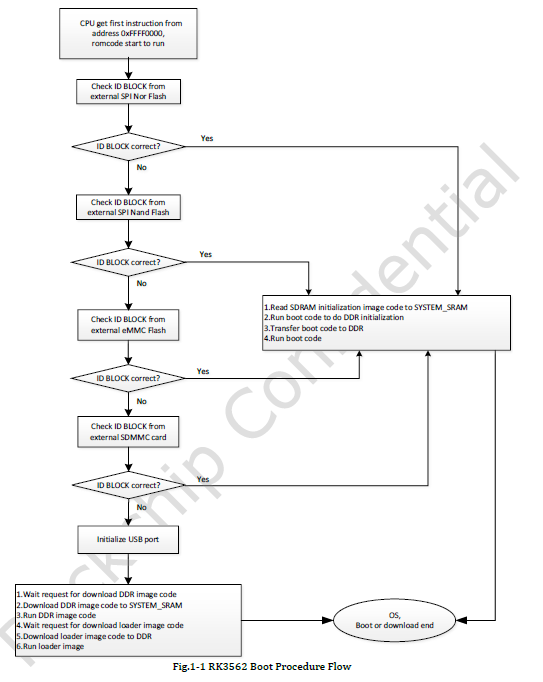

      Boot Produre Flow流程

Loader流程

RK平台 bin文件所在位置：rkbin/bin/rk35 (不开源).

uboot源码： u-boot/

  • 类似 x86 平台 BIOS初始化满足 Linux内核 能够启动。
    RK3562 Boot阶段启动流程

详细流程

  • 以RK3562 启动日志 为例 进行分析

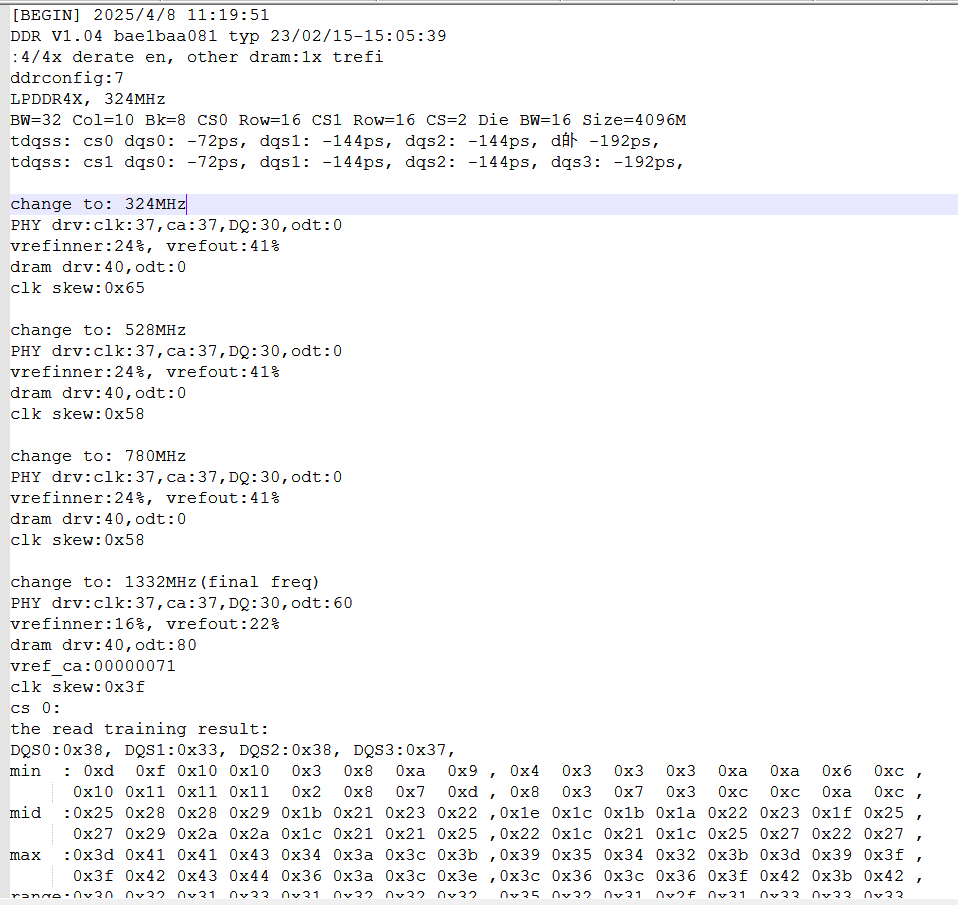

  • ddr.bin 运行： 对DDR进行初始化，频率从324MHz切换到1332MHz，并进行一些 读写训练操作
    DDR进行初始化操作

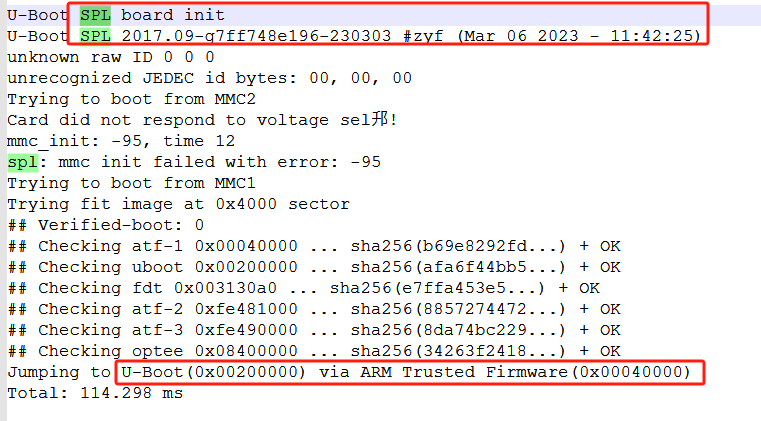

  • spl.bin运行: DPL板级初始化 逐步MMC2(SD卡) ，MMC1(eMMC ) 寻找 U-boot.img (包括 atf-1,uboot,fdt,atf-2,atf-3,atf-4,atf-5,optee) ，通过atf-1 运行 uboot
    SPL初始化

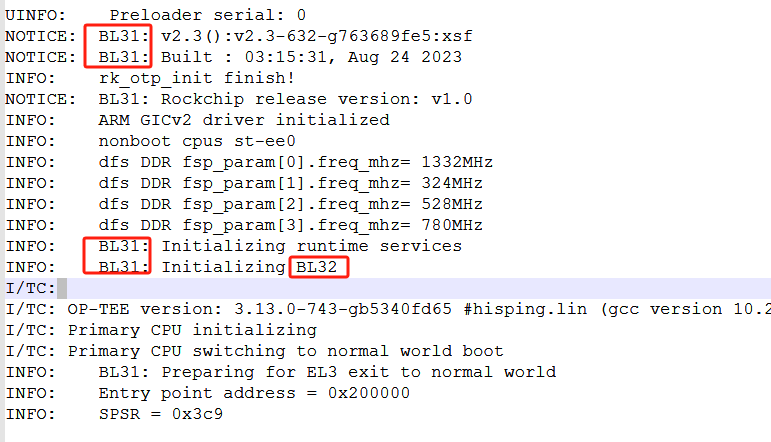

  • 运行BL31 ,初始化与运行BL32
    运行BL31 初始化与运行BL32
  • uboot运行 ： 从atf切换到uboot之后，uboot分别执行以下操作
    • 打印一些必要的信息:板型、串口、内存、系统内存初始化、代码重定位情况;
    • 获取MMC存储器信息,打印当前启动的存储器(atags);
    • 获取存储器分区情况并加载内核设备树;
    • 初始化I2C0,初始化PMIC电源芯片,相关芯片供电电压与I0电源域;
    • 初始化DRM框架以及显示器接口(HDMI);
    • 初始化时钟树。
      uboot运行

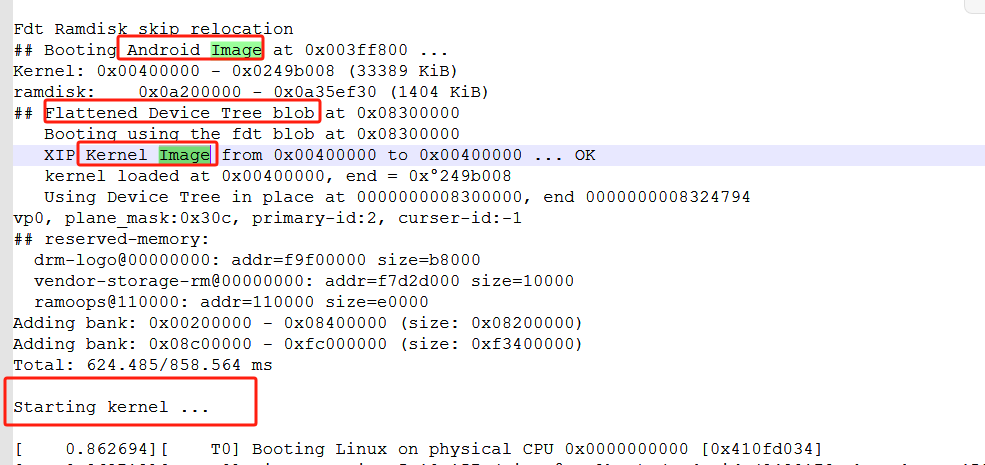

  • 内核加载：autoboot 倒计时为 0 后，会进入内核加载阶段，
    • 加载Android固件，
    • 加载Linux系统内核，依次加载Kernel Image内核映像，Ramdisk Image 内存文件系统映像与 Flat Device Tree设备树到 DDR内存。
  • 进入Starting Kernel … uboot 生命周期结束，进入 内核进程
    加载内核

内核命令行参数

内核命令行参数是 bootloader启动时通过命令行传递给内核的参数，它们提供了内核的启动选项或硬件配置信息。

  • uboot 只要 把dtb写到内存，然后在启动内核时，把这块内存起始地址传给内核(通过r2 寄存器)

参考阅读
