Altium Designer学习笔记(待续)

一、PCB层介绍

 1、Top Layer（顶层布线层）：设计为顶层铜箔走线，如为单面板则没有该层。

 2、Bottom Layer（底层布线层）：设计为底层铜箔走线。

3、Top/Bottom Solder（顶层/底层阻焊层）：顶层/底层敷设阻焊绿油，以保护铜箔不被氧化、上锡，即平时在PCB板上刷的阻焊漆(绿油)。

4、Top/Bottom Paste（顶层/底层锡膏层）：也叫钢网层，是用来做钢网粘贴原件用的，该层一般用于贴片元件的SMT回流焊过程时上锡膏，和印制板厂家制板没有关系，导出GERBER时可删除，PCB设计时保持默认即可。

5、Top/Bottom Overlay（顶层/底层丝印层）：设计为各种丝印标识，如元件位号、字符、商标等。

6、 Mechanical Layers（机械层）：设计为PCB机械外形，默认LAYER1为外形层。其它LAYER2/3/4等可作为机械尺寸标注或者特殊用途，如某些板子需要制作导电碳油时可以使用LAYER2/3/4等，但是必须在同层标识清楚该层的用途。

7、 Keepout Layer（禁止布线层）：设计为禁止布线层，用于定义在电路板上能够有效放置元件和布线的区域。

8、 Midlayers（中间信号层）：多用于多层板，也可作为特殊用途层，但是必须在同层标识清楚该层的用途。

9、 Internal Planes（内电层）：用于多层板。

10、MultiLayer（通孔层）：通孔焊盘层。

11、Drill Guide（钻孔定位层）：焊盘及过孔的钻孔的中心定位坐标层。

12、Drill Drawing（钻孔描述层）：焊盘及过孔的钻孔孔径尺寸描述层。

二、常见的单位换算

1英寸 = 2.54cm = 25.4 mm	1英寸 = 1000 mil
1.0mil = 0.0254mm	1.0mm = 39.37mil
2.0mil = 0.0508mm	2.0mm = 78.74mil
3.0mil = 0.0762mm	3.0mm = 118.11mil
4.0mil = 0.1016mm	4.0mm =157.48mil
5.0mil = 0.127mm	5.0mm = 196.85mil
10.0mil = 0.254mm	10.0mm = 393.7mil



















三、快捷键

● A + P 　　　　文本位置选择

● A + L   　　　　向左对齐

● A + R   　　　　向右对齐

● A + T   　　　　向上对齐

● A + B   　　　　向下对齐

● A + D　　　　横向等间距

● A + S　　　　纵向等间距

● R + L 　　输出PCB中所有网络的布线长度

● M + G 　　可更改铜的形状

● 按P+T在布线状态下，按Shift+A可直接进行蛇线走线

● T+R对已布完的线进行蛇线布线

● E++M+C点击空白出可迅速找到PCB上想要的元件

● Backspace 撤销正在布线的上一步操作

● 切换布线层，可在布线过程中放置过孔

● F8/E+O+S 设置圆心点

● M+I 翻转选中的元件

● T+E 补泪滴

● E + B 选择进行复制

● E + K 截断走线

● E + D 删除对象

● Esc 从当前步骤退出

● V + D 查看文档

● V + F 查看适合放置的对象

● V + B 查看反面布局、板子翻转、顶底层视图切换

● X + A 取消全部的选择

● R + M 测量任意两点间的距离

● Q 快速切换单位 (公制/英制)

● 选中 + 空格 旋转元器件

● Ctrl + 左键点击 对正在布的线完成自动布线连接

● Ctrl + O 打开文件夹/文档

● Ctrl + P 打印设置

● Ctrl + L 视图配置，查看层的信息

● Ctrl + D Object的隐藏与显示

● Ctrl + G 弹出捕捉格点对话框，栅格设置

● Ctrl + M 测量距离

● Ctrl + H PCB下选取某个网络的布线,便于删除同一网络的布线

● Shist + 右键 旋转查看3D 视图

● Shift +鼠标滚轮 向左/向右移动

● Shift + R 切换三种布线模式 (忽略, 避开或推挤其他信号线)

● Shift + E 触发电气格点开/关

● Shift + C 取消高亮

● Shift+S 切换单层显示和多层显示

● Shift + 空格键，在交互布线的过程中，切换布线形状

● Shift+M 局部放大功能

● shift + w 切换布线宽度

● shift + v 切换过孔

● shift + G  显示走线长度

● shift + H坐标信息的隐藏与显示

● shift + ctrl + 空格 /shift + 空格，切换布线形式

● Ctrl+Shift 切换层并放置过孔

● Ctrl + (shift) + Tab 切换文档显示

● Ctrl + Shift + L,R,T,B,H,V 选择两个及以上的器件时，左对齐、右对齐、上对齐、下对齐、水平对齐、垂直对齐

● Ctrl + shift + V 　　阵列粘贴

● Ctrl+shift+滚轮 　　层切换

● O + G 　　背景和格点设置（PCB与原理图通用）

● O + B　　板选项设置

● G 　　　　切换格点

● 空格 　　　　90度翻转/切换布线

● 2/3  　　　　2D/3D来回切换

● 左键+ X/Y 　　左右/上下翻转

● P + W 　　原理图连线

● P + B 　　原理图放置总线

● P + J 　　原理图放置电路节点

● P + R 　　原理图放置端口

● P + I + N 　　原理图忽略ERC检查

● P + L 画线

● P+ N 放置网络标

● P+ M 先选 中，再走线，走线时按下TAB可以更改间距

● P + P 　　放置焊盘

● P + V 　　放置过孔

● P + G 　　放置覆铜

● P + T 　　放置走线

● P + F 　　放置填充

● TAB键 　　用于弹出该操作的属性

● L 　　　　显示层

● T + D + R 　　设计规则检查

● V + B 　　PCB 3D翻转

● D + R 　　规则设置

● D + O 　　原理图纸张大小设置、原理图文档选项设置

● D + K 　　开PCB层管理器

● D + C 　　进入Class设置 　　

● 右键 + T 　开始同一网络标号布线

● M + M 　　移动元器件

● S + L 　　线选，两次左键，选中多条线同时走线

● S + Y 　　单层选择线

● S + I 　　框选

● S + O 　　反选

● S + N　　选择网络

● S + C 　　点击网络

● S + T　　切换多选

● 拖动器件 + L 　　元器件顶层、底层快速切换

● J + C 　　在PCB中搜索元件

● J + N 　　查询与搜索网络

● N + SHOW / HIDE 　　显示、隐藏飞线

● U + M 　　　　多根相同间距走线，先选中，再U + M

● T + C 　　　　原理图元件和PCB元件互相定位

● T + U 　　删除全部布线(all)

● T + M 　　　　复位DRC

● T + N 　　　　位号重新编排窗口

● T + P　　　　系统设置

● T + R 　　　　1.2.3.4.逗号.句号 走等长、蛇形线；调整拐角和弧度；调整宽度；改变幅度

● T + T + M 　　多根拉线，先选中，再走线

●  Alt + 左键 　　原理图同一网络查找
● * 或 - 或 + 　　走线时切换到其它层



四、实操笔记

• 利用已有原理图元件添加到原理图库

　　手头有一个原理图，但是并没有它的原理图库，所以想将原理图的元器件导到自己的原理图库中，请问如何操作呢？

　　>法一： 在原理图，选择design→make schematic library，会生成包含原理图中所有元件的元件库，然后将库元件再复制到自己的库里。

　　>法二：在原理图，选择元件，右键复制，切换到自己的SCH Library，右键粘贴。



• 利用已有PCB元件添加到PCB封装库

　　>在PCB中，选择PCB元件，右键复制，切换到自己的PCB Library,右键粘贴。



• PCB层管理（设置PCB板层数）

　　菜单Design  -> Layer Stack Manager



• PCB规则设置

　　菜单Design  -> Rules





















• DRC检验

　　PCB设计完后，要进行DRC检验













• 整体修改丝印大小

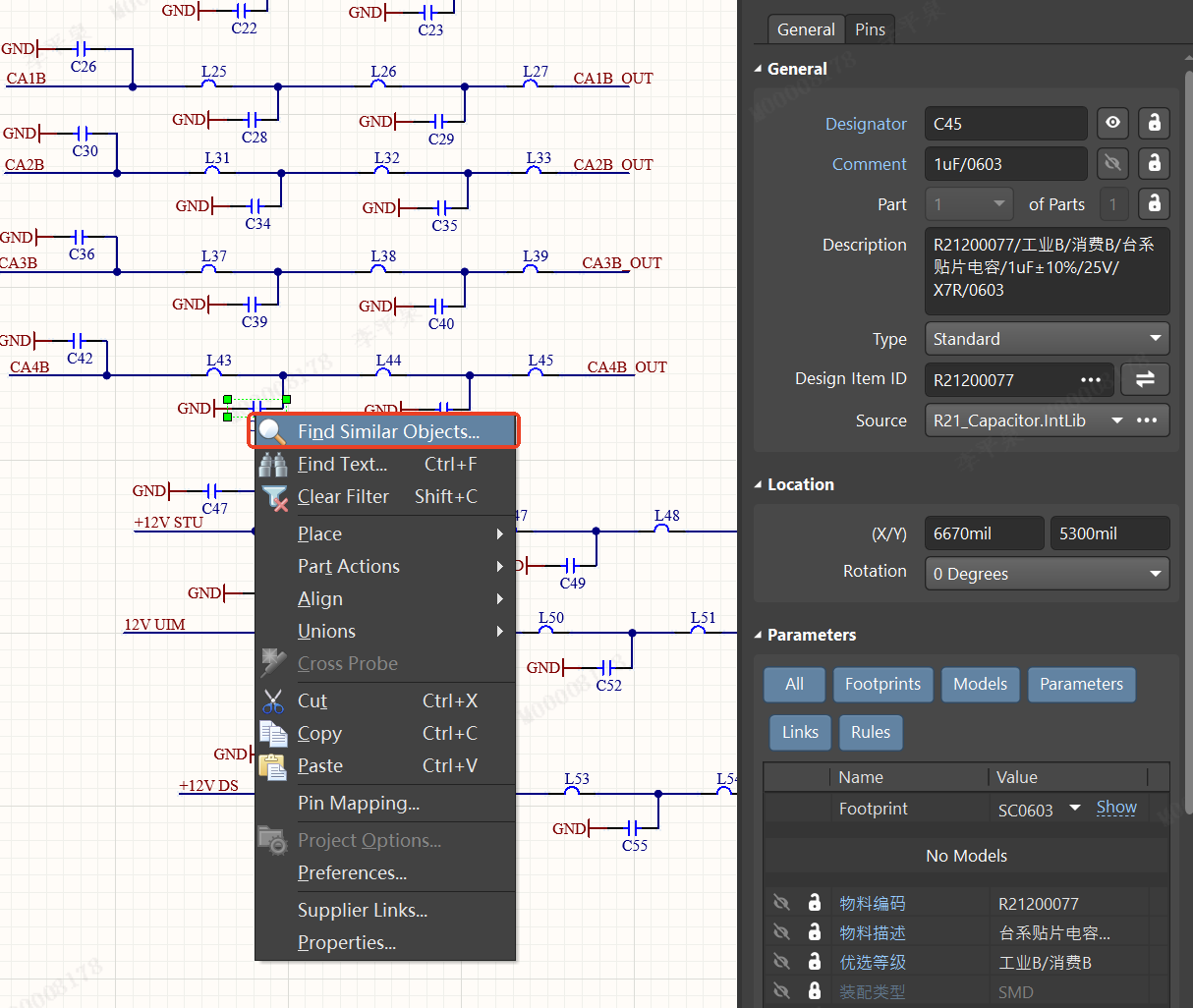

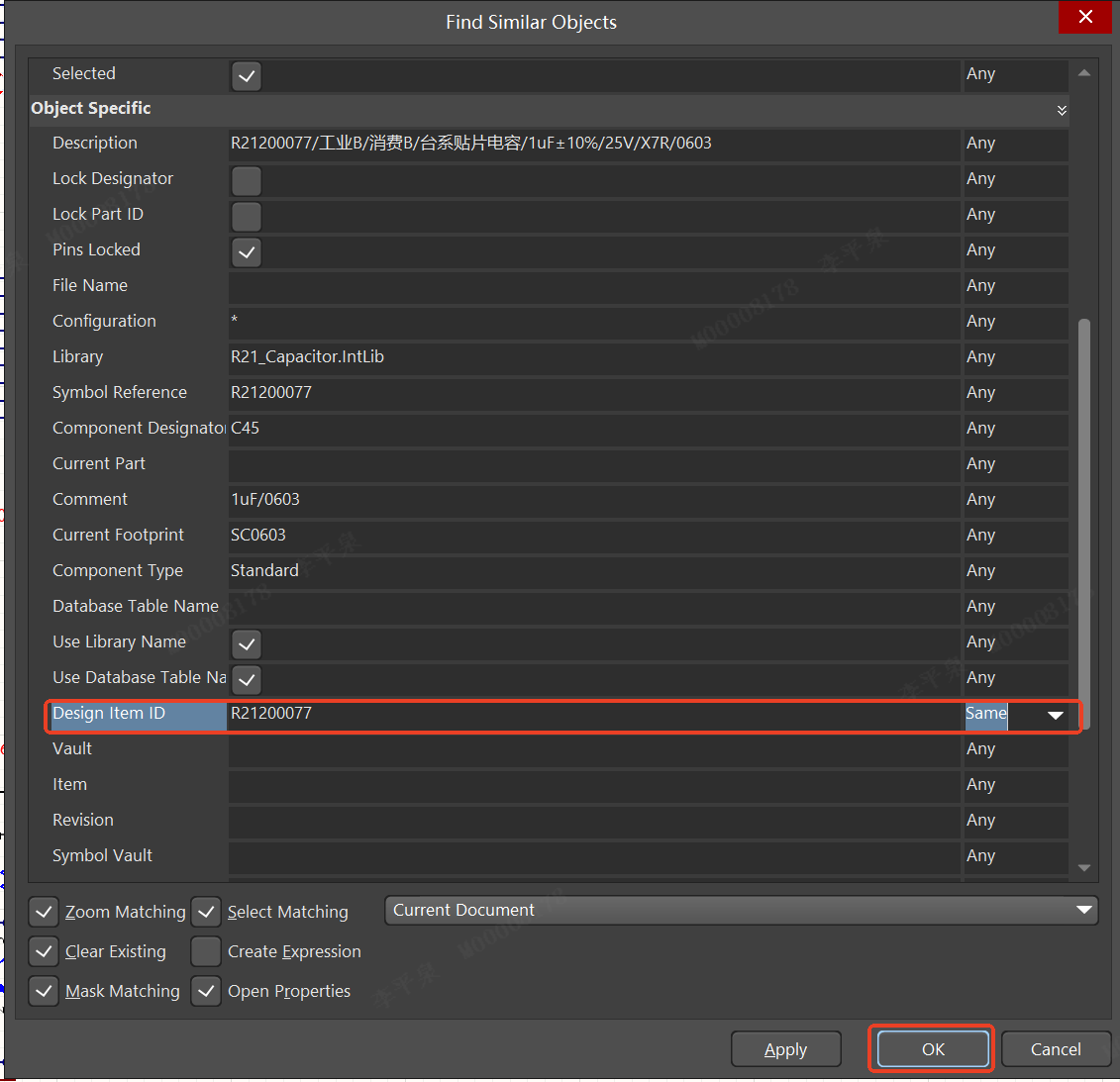

　　选择其中一个丝印再右击，选择 Find Similar Objects

















• 重新铺铜/更新铜皮

　　双击铜皮，选择Pour Over All Same Net Objects,然后点击OK确认。



• 如何导出Gerber文件

　　Step1:设置原点

　　原点设置为PCB板左下角。菜单Edit  -> Origin -> Set











　　Step2:生成钻孔表设置

　　  菜单Place - > string     在Drill Drawing层放置文字（String）“.Legend“，在输出钻孔的时候就会产生钻孔表了

　　







　　Step3:Gerber文件导出

　　菜单 File -> Fabrication Outputs -> Gerber Files

       1) 在General选择单位和格式

　　

        2）Layers选择，以下是四层板的Layers选择，镜像层选择”All off“



　　3) Drill Drawing



　　  4) Apertures 保持默认设置

　　  5) Advanced







        最终导出的Gerber文件清单如下：



• 坐标文件导出

　　Step1:设置原点

　　Step2:坐标文件导出

　　



　产生坐标文件：



• 导出钻孔带

　　菜单：File->Fabrication Outputs->NC Drill Files

















• 如何导出装配图

 　　1) 打开file菜单下面的Assembly Outputs，选择第一项Assembly Drawings







         2) 随后可以看到PCB装配图输出前的预览图，在图上点击右键，选择configuration进行详细的配置。







　　 3) 在配置菜单里定义需要输出的层。比如我的PCB外形是用机械10层定义的，所以就只保留TOP层、丝印层、机械10层。底层装配图配置也是如此，删除不需要的。

            另外，需要把Holes和TT Fonts勾上才能使输出的PDF可以进行关键字搜索。注意，底层的装配图需要勾选Mirror。





       4) 进一步优化这个装配图，使装配加上页码、色彩。在图上点击右键，选择page setup。打印保存为PDF文档















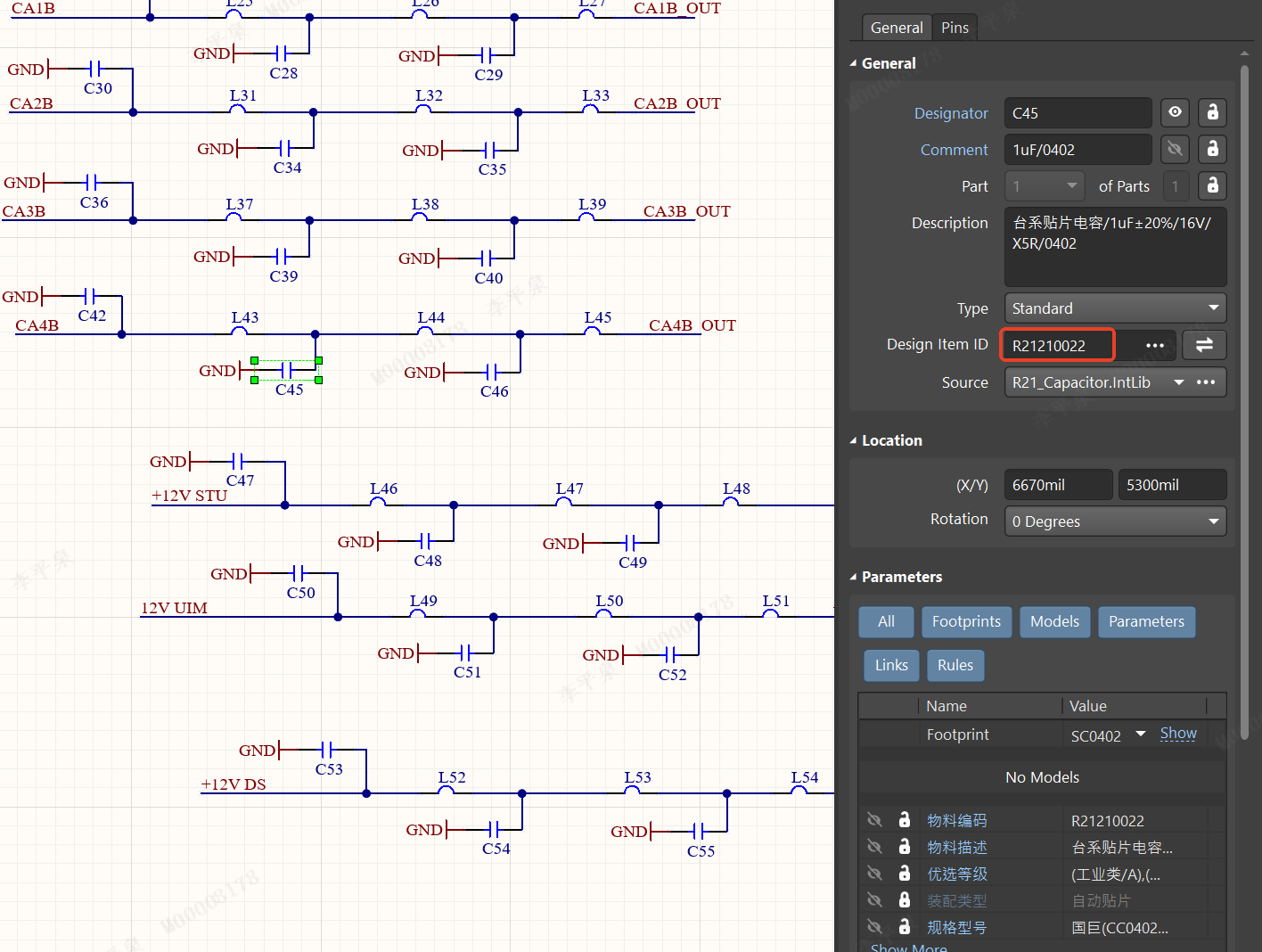

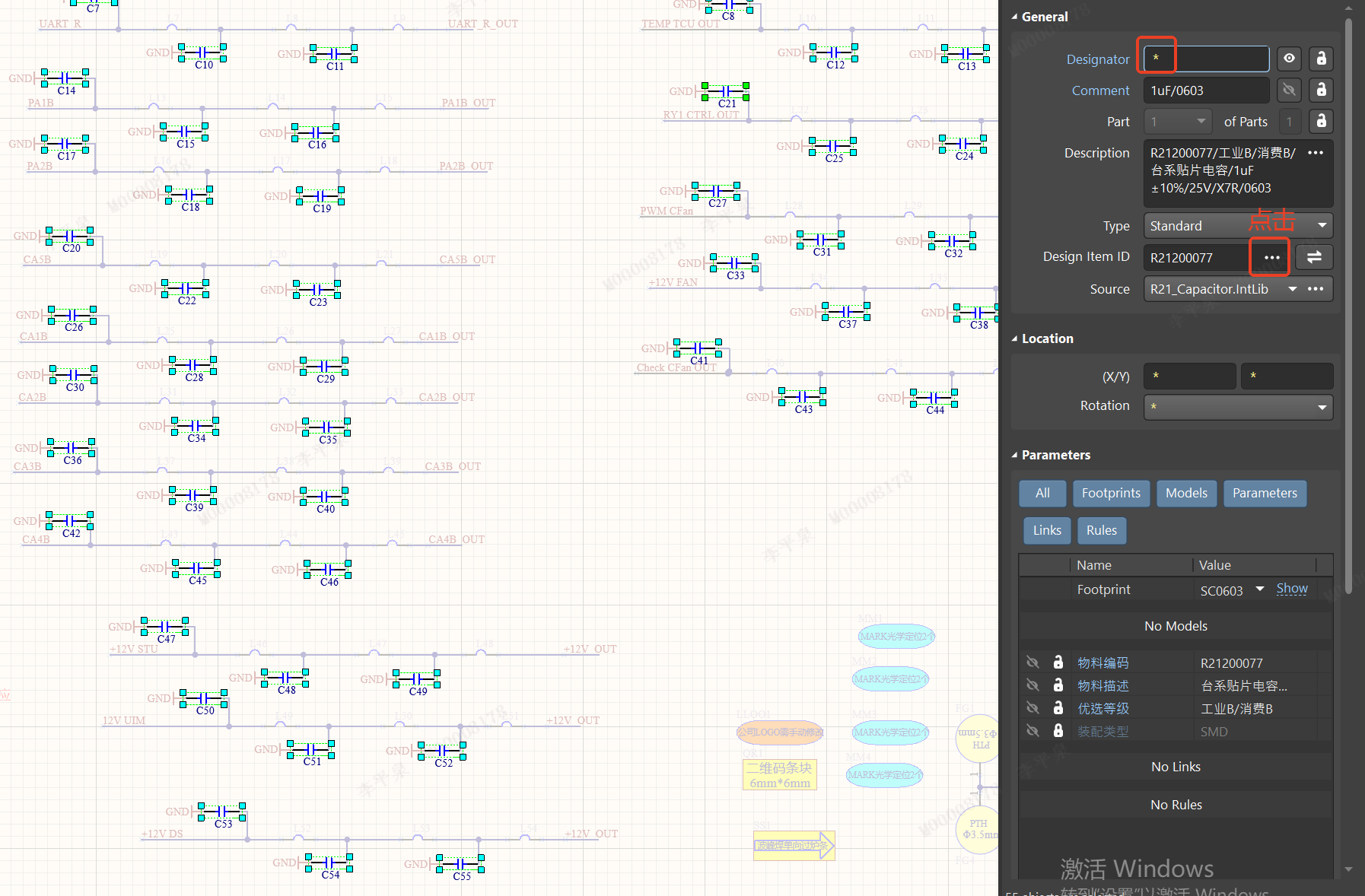

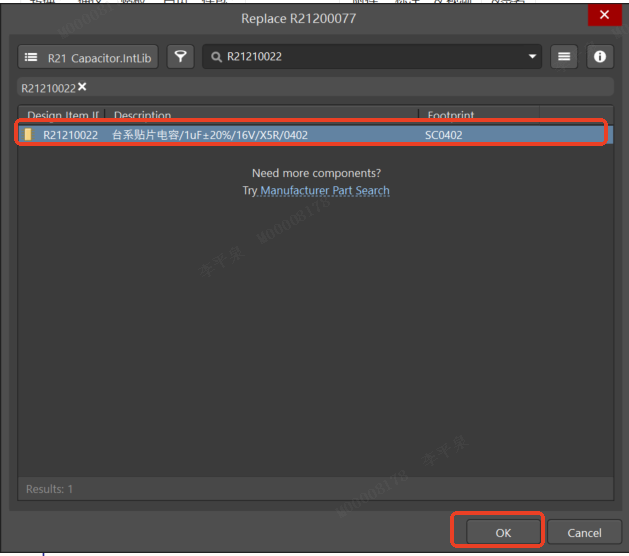

• 下一点
