关于ble服务中 Characteristics Battery Level Status （0x2BED）的使用

新项目客户要求对电量状态进行上报，需要包括三项、电量百分比（0-100%）、充电状态（充电中/未充电）、低电量警告。

但是平时常用的只有电池服务中的电流百分比特征 Battery Level （0x2A19）,没办法用它来上报另外两项，只能去翻翻蓝牙规范有没有能用的其他服务。

在蓝牙核心规范（现版本为6.2）中没找到相关项，里面只提到了Battery Level，在扩展文档中倒是找到了可以使用的特征Battery Level Status （0x2BED）

下面对这个特征结合规范文档进行说明

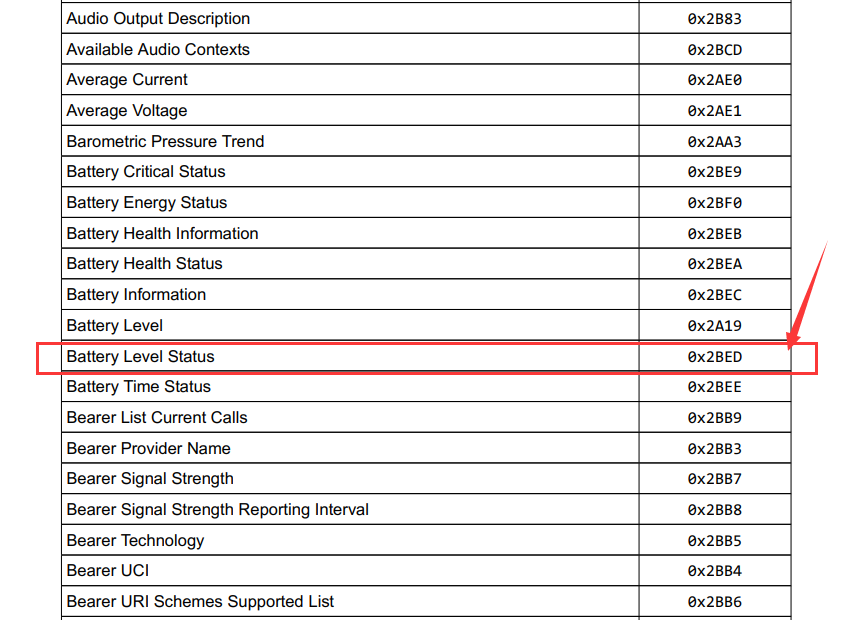

结合 Bluetooth Assigned Numbers可以查到Battery Level Status的UUID为0x2BED

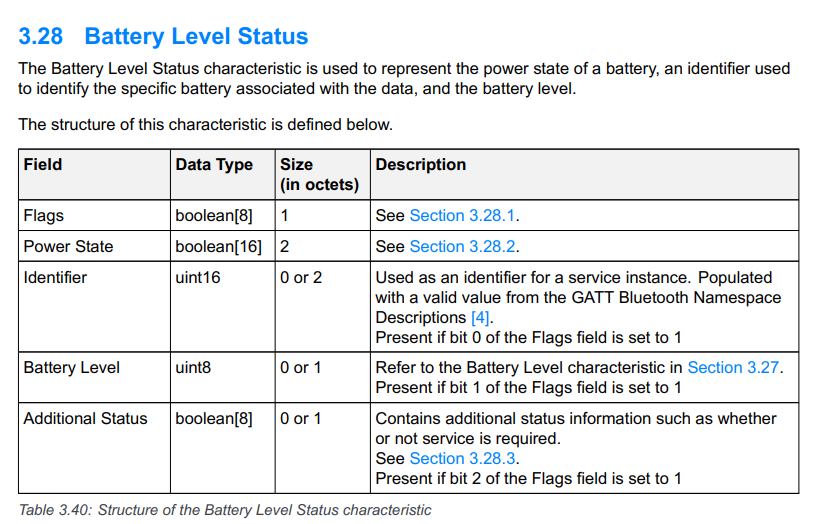

在gatt规范补充中可以查到他的具体数据位定义

接下来分析一下除了 Addition Status（备用，用来以后扩展）之外的几个数据段

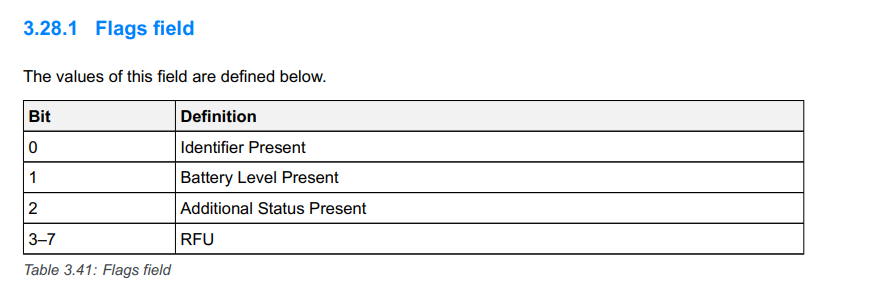

Flags：

前三个自己用来表示使用哪几个数据段

　　Bit 0：标识符存在

　　Bit 1: 电量百分比存在,和0x2A19特征相同，故使用这个特征即可以不使用0x2A19

　　Bit 2: 扩展数据段存在

剩下几个字节暂时没用到

Identifier Present:

　　标识符，多电池时使用，可以给每个特征中添加标识符来区分是哪块电池

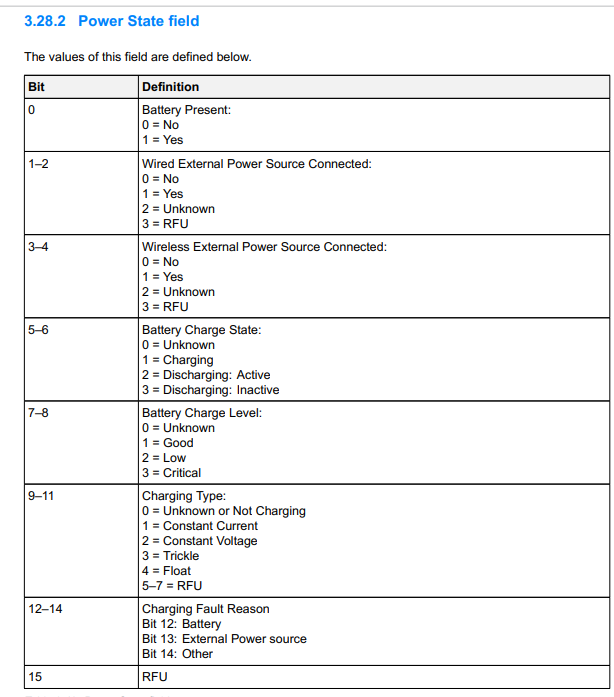

Power State field：

　　Bit 0 ：电池是否存在，0不存在、1存在

　　 Bit 1 ~Bit 2: 有线充电是否连接，0未连接、1连接、2未知

　　 Bit 3 ~Bit 4: 无线充电是否连接，0未连接、1连接、2未知　

　　 Bit 5 ~Bit 6：充电状态，0未知、1正在充电、2放电活跃、3放电不活跃

　　 Bit 7 ~Bit 8: 电量等级，0未知、1良好、2低电量、3严重低电量

　　 Bit 9 ~Bit 11: 充电阶段/模式，0未知或未充电、1恒流充电（快速充电）、2恒压充电（充满电）、3涓流充电（快充满时低电量充电）、4浮空

　　Bit 12 ~Bit 14:充电故障原因，0电池故障、1充电器故障、2其他

　　 Bit15 ：保留

综上，我们要使用时只需要配置flags为 0x02（只使用电量百分比）

充电时Power State数据为1 01 00 01 00 001 000 0（二进制） = 0xA210

充满时Power State数据为1 01 00 01 00 010 000 0（二进制） = 0xA220

停止充电Power State数据为 1 00 00 10 00 000 000 0（二进制）= 0x8200

而是否低功耗可以通过改变其中的 Bit7和Bit8

Battery Level Present 为电量百分比的16进制数据

这便是通过 Battery Level Status （0x2BED）来实现电量百分比（0-100%）、充电状态（充电中/未充电）、低电量警告三个数据的上报，当然里面不止包括这些信息还有其他数据。

虽然此项目主机也为自定义的蓝牙主机设备，通过自定义服务来实现也是可行的，但是还是使用现有的标准协议更为妥当。

参考文档：

什么，文档格式不规范？随便写写而已能看就行：>

太久没写文档了，有时间把代码实现和测试流程也补上
