实验2 多个逻辑段的汇编源程序编写与调试

1. 实验任务1

任务1-1

1.task1_1.asm源码

assume ds:data, cs:code, ss:stack

data segment
    db 16 dup(0)
data ends

stack segment
    db 16 dup(0)
stack ends
code segment
start:
    mov ax, data
    mov ds, ax

    mov ax, stack
    mov ss, ax
    mov sp, 16

    mov ah, 4ch
    int 21h
code ends
end start

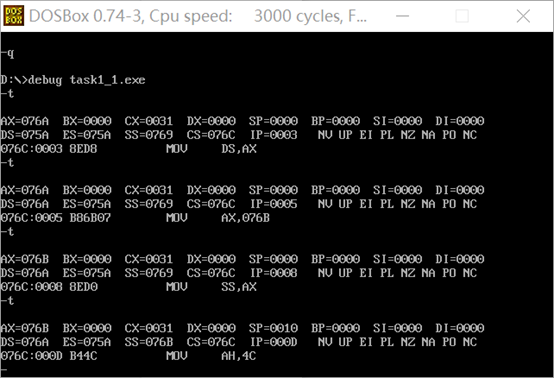

2.task1_1调试到line17结束、line19之前截图

3.问题回答

① 在debug中将执行到line17结束、line19之前，记录此时：寄存器(DS) = 076A， 寄存器(SS) = 076B， 寄存器(CS) = 076C

② 假设程序加载后，code段的段地址是X，则，data段的段地址是 X-2， stack的段地址是 X-1。

任务1-2

1.任务task1_2.asm源码

assume ds:data, cs:code, ss:stack

data segment
    db 4 dup(0)
data ends

stack segment
    db 8 dup(0)
stack ends
code segment
start:
    mov ax, data
    mov ds, ax

    mov ax, stack
    mov ss, ax
    mov sp, 8

    mov ah, 4ch
    int 21h
code ends
end start



2.task1_2调试到line17结束、line19之前观察寄存器DS, CS, SS值的截图



3.问题回答

① 在debug中将执行到line17结束、line19之前，记录此时：寄存器(DS) = 076A， 寄存器(SS) = 076B， 寄存器(CS) = 076C

② 假设程序加载后，code段的段地址是X，则，data段的段地址是 X-2， stack的段地址是 X-1。

任务1-3

1.任务task1_3.asm源码

assume ds:data, cs:code, ss:stack

data segment
    db 20 dup(0)
data ends

stack segment
    db 20 dup(0)
stack ends
code segment
start:
    mov ax, data
    mov ds, ax

    mov ax, stack
    mov ss, ax
    mov sp, 20

    mov ah, 4ch
    int 21h
code ends
end start

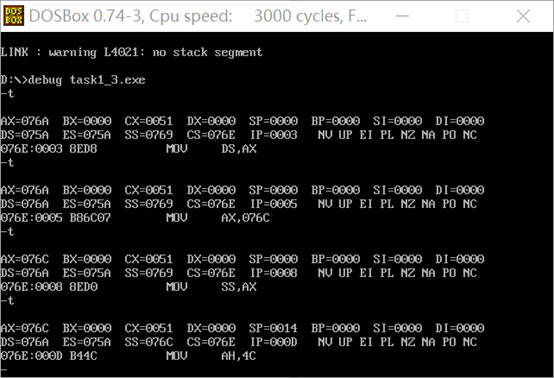

2.task1_3调试到line17结束、line19之前观察寄存器DS, CS, SS值的截图



3.问题回答

① 在debug中将执行到line17结束、line19之前，记录此时：寄存器(DS) = 076A， 寄存器(SS) = 076C， 寄存器(CS) = 076E

② 假设程序加载后，code段的段地址是X，则，data段的段地址是 X-4， stack的段地址是 X-2。

任务1-4

1.任务task1_4.asm源码

assume ds:data, cs:code, ss:stack
code segment
start:
    mov ax, data
    mov ds, ax

    mov ax, stack
    mov ss, ax
    mov sp, 20

    mov ah, 4ch
    int 21h
code ends

data segment
    db 20 dup(0)
data ends

stack segment
    db 20 dup(0)
stack ends
end start

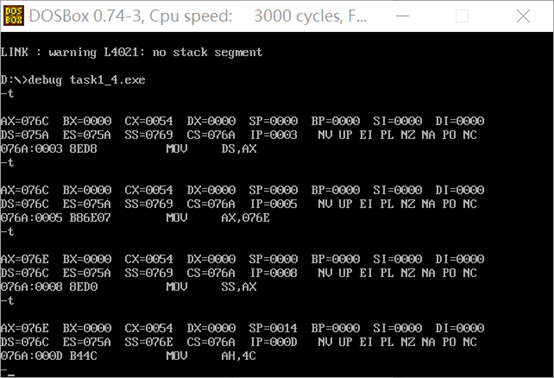

2.task1_4调试到line17结束、line19之前观察寄存器DS, CS, SS值的截图



3.问题回答

① 在debug中将执行到line9结束、line11之前，记录此时：寄存器(DS) = 076C， 寄存器(SS) = 076E， 寄存器(CS) = 076A

② 假设程序加载后，code段的段地址是X，则，data段的段地址是 X+2， stack的段地址 是 X+4。

任务1-5

① 对于如下定义的段，程序加载后，实际分配给该段的内存空间大小是 N。

xxx segment
    db N dup(0)
xxx ends

② 如果将程序task1_1.asm, task1_2.asm, task1_3.asm, task1_4.asm中，伪指令 end start 改成 end , 哪一个程序仍然可以正确执行。结合实践观察得到的结论，分析、说明原因。

答：task1_4.asm可以正常运行。当代码存在 end start 时，程序会从 start 标记的位置开始执行，否则从头开始执行。删去 start 后，task1_4从头顺序执行下来，不会出现错误，但其余程序会出现错误。

2.实验任务2

汇编源代码

assume cs:code
code segment
start:
    mov ax, 0b800h
    mov ds, ax

    mov ax, 0403h
    mov bx, 0f00h
    mov cx, 00a0h
s:  mov ds:[bx], ax
    add bx, 2
    loop s

    mov ah, 4ch
    int 21h
code ends
end start

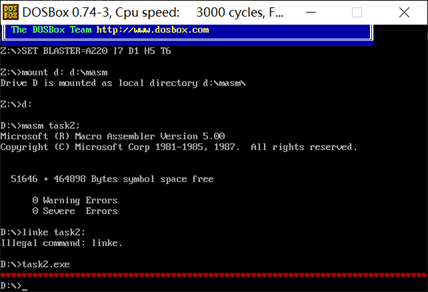

运行结果截图

3.实验任务三

补充完整后的汇编源代码

assume cs:code
data1 segment
    db 50, 48, 50, 50, 0, 48, 49, 0, 48, 49
data1 ends

data2 segment
    db 0, 0, 0, 0, 47, 0, 0, 47, 0, 0
data2 ends

data3 segment
    db 16 dup(0)
data3 ends

code segment
start:
    mov ax, data1
    mov ds, ax
    mov ax, data2
    mov es, ax
    mov bx, 0
    mov cx, 0ah

s1:
    mov al, es:[bx]
    add ds:[bx], al
    inc bx
    loop s1

    mov ax, data3
    mov es, ax
    mov bx, 0
    mov cx, 0ah

s2:
    mov al, ds:[bx]
    mov es:[bx], al
    inc bx
    loop s2

    mov ah, 4ch
    int 21h
code ends
end start

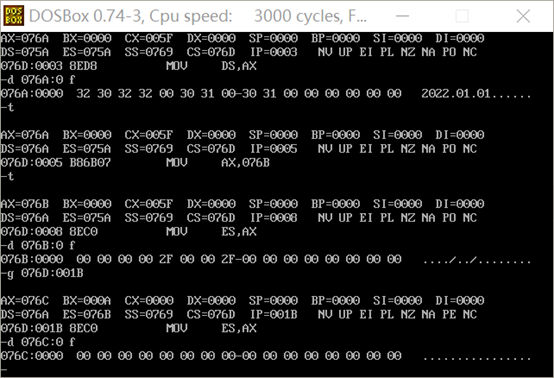

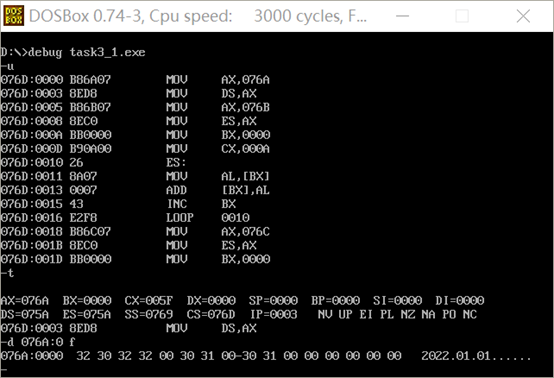

在debug中加载、反汇编、调试截图

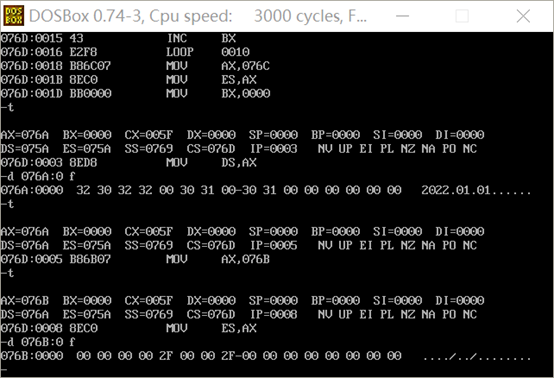

数据依次相加之前，逻辑段data1, data2, data3对应的内存空间数据原始值的 debug命令和截图

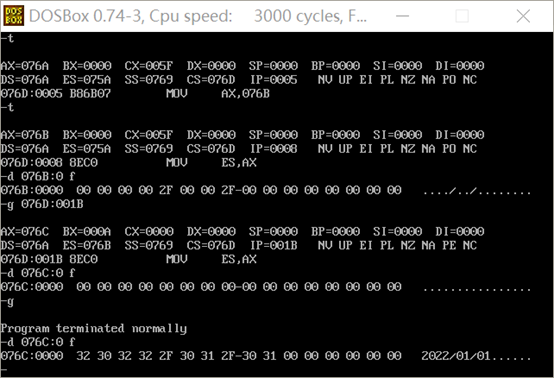

数据依次相加之后的结果截图

4.实验任务4

补充完整后的汇编源代码

assume cs:code

data1 segment
    dw 2, 0, 4, 9, 2, 0, 1, 9
data1 ends

data2 segment
    dw 8 dup(?)
data2 ends

code segment
start:
    mov ax, data1
    mov ds, ax
    mov bx, 0
    mov ax, data2
    mov ss, ax
    mov sp, 10h
    mov cx, 8
s:  push ds:[bx]
    add bx, 2
    loop s

    mov ah, 4ch
    int 21h
code ends
end start

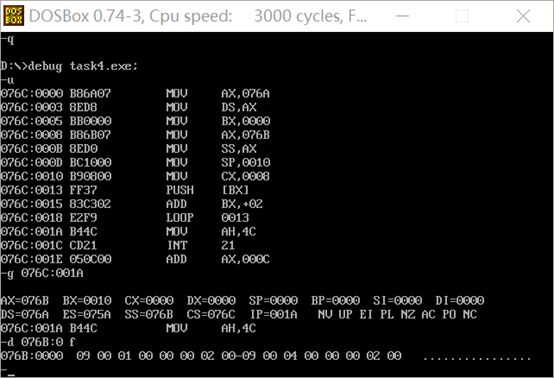

在debug中加载、反汇编、调试截图 要求给出，在程序退出前，使用d命令查看数据段data2对应的内存空间的截图。

5.实验任务5

task5.asm源码

assume cs:code, ds:data
data segment
        db 'Nuist'
        db 5 dup(2)
data ends

code segment
start:
        mov ax, data
        mov ds, ax

        mov ax, 0b800H
        mov es, ax

        mov cx, 5
        mov si, 0
        mov di, 0f00h
s:      mov al, [si]
        and al, 0dfh
        mov es:[di], al
        mov al, [5+si]
        mov es:[di+1], al
        inc si
        add di, 2
        loop s

        mov ah, 4ch
        int 21h
code ends
end start

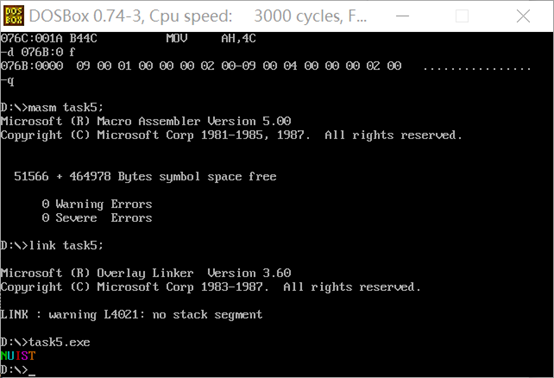

运行结果截图

使用debug工具对程序进行调试，使用g命令一次性执行到程序返回前（即ine25执行之后、line27 执行之前）的截图

源代码中line19的作用是？

答：AL与DF(1101 1111)进行与操作，即把al第三位清0。

源代码中data段line4的字节数据的用途是？

答：用于存储打印字符的颜色数据。

修改line4里5个字节单元的值，重新汇编、链接、运行，观察结果。

db 2,3,4,5,6
--> 改成:
db 5 dup(2) 或 db 5 dup(5)

6.实验任务6

task6.asm源代码

assume cs:code, ds:data

data segment
    db 'Pink Floyd      '
    db 'JOAN Baez       '
    db 'NEIL Young      '
    db 'Joan Lennon     '
data ends

code segment
start:
    mov ax, data
    mov ds, ax
    mov cx, 4
    mov bx, 0
s:  mov al, ds:[bx]
    add al, 32
    mov ds:[bx], al
    add bx, 16
    loop s

    mov ah, 4ch
    int 21h
code ends
end start

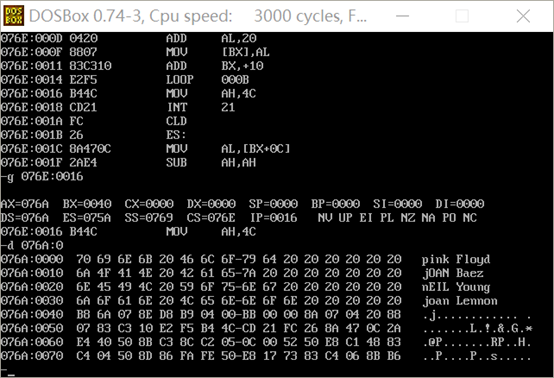

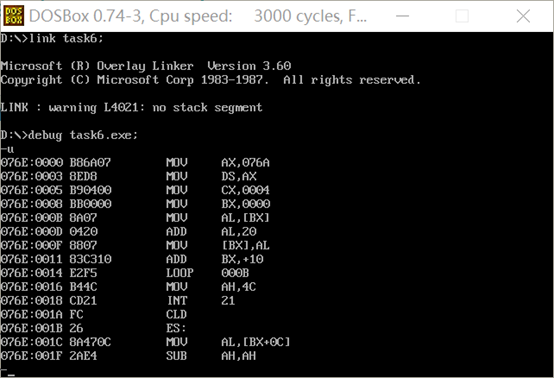

在debug中加载、反汇编、调试截图，要求给出，在程序退出前，使用d命令查看数据段data对应的内存空间的截图。

7.实验任务7

task7.asm源码

assume cs:code, ds:data, es:table

data segment
    db '1975', '1976', '1977', '1978', '1979' ;四个字节
    dw  16, 22, 382, 1356, 2390 ;两个字节
    dw  3, 7, 9, 13, 28 ;两个字节
data ends

table segment
    db 5 dup( 16 dup(' ') )  ;
table ends

code segment
start:
    mov ax, table
    mov es, ax
    mov ax, data
    mov ds, ax
    mov bx, 0
    mov si, 0
    mov cx, 5

s0: mov ax, ds:[bx]
    mov es:[si], ax
    mov ax, ds:[bx + 2]
    mov es:[si + 2], ax
    add bx, 4
    add si, 10h
    loop s0

    mov bx, 20
    mov si, 5
    mov cx, 5
s1: mov ax, ds:[bx]
    mov es:[si], ax
    mov word ptr es:[si + 2], 0
    add bx, 2
    add si, 10h
    loop s1

    mov bx, 30
    mov si, 10
    mov cx, 5
s2: mov ax, ds:[bx]
    mov es:[si], ax
    add bx, 2
    add si, 10h
    loop s2

    mov si, 0
    mov cx, 5
s3: mov ax, es:[si + 5]
    mov ds, es:[si + 7]
    div word ptr es:[si + 10]
    mov es:[si + 13], ax
    add si, 10h
    loop s3

    mov ah, 4ch
    int 21h
code ends
end start

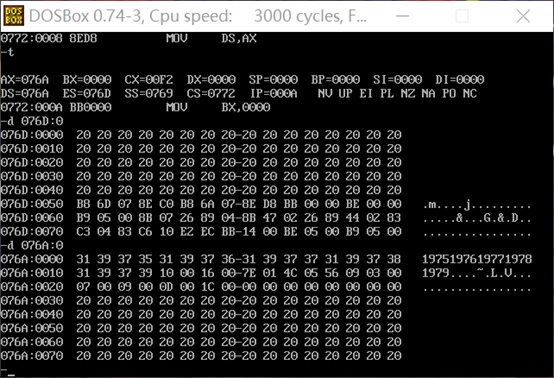

调试截图，查看table段原始数据信息截图。

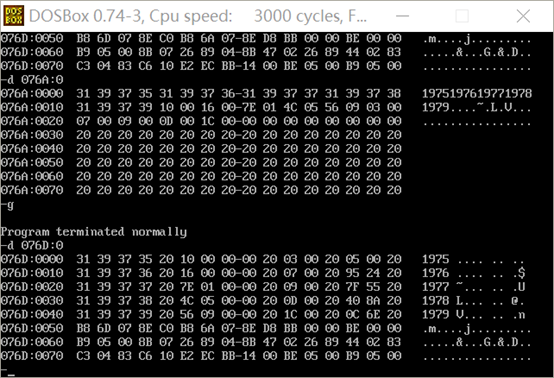

在debug中运行到程序退出之前，使用d命令查看table段对应的内存空间的截图，确认信息是否按要求结构化地写入到指定内存。
