在WSL2中的Vivado如何连接到FPGA开发板

在windows系统中，通过Vivado连接到FPGA开发板只需要安装好Vivado软件和Cable驱动即可，Linux也是同理，而WSL需要考虑的就很多了。

必看更新 hw_server方法

原文方法是把 USB设备映射到 WSL2 中，用起来较麻烦，如果你希望快速不折腾，不建议使用原文的方法，建议类似于 vivado 远程调试的方法，也即：Windows 中安装 hw_server 并运行，然后在 wsl2 中打开 vivado 的 hardware manager 界面，并连接至 windows 中的 hw_server。

简明教程如下：

1、在 WSL2 中安装完整的 vivado，请参阅其他教程。

2、在 Windows 中也运行 vivado 安装程序，在安装选项中，如果你不打算在 Windows 中进行任何调试，也就是调试全在 WSL2 中的 vivado，选1：Hardware Server，如果你后续希望在 Windows 中也能进行调试（能够在 Windows 中运行 Hardware Manager 看波形之类的，选2：Lab Edition）。

3、安装完成后，你可以在 windows 下手动打开 hw_server（默认位置C:\Xilinx\VivadoHWSRV\vivado_release.version\bin\hw_server.bat），此时hw_server运行了起来。

4、之后可以在 WSL2 中打开vivado hardware manager，连接到 localhost:3121，镜像模式的WSL2可以直接auto connect，或者按流程配置。（如果你的WSL2不是镜像网络模式，那么IP就填就是你的主机 IP，端口是默认的，在 hw_server 打开的界面可以看到），之后就跟本地使用一样了。
（NAT模式的WSL2不知道主机ip？试试linux下ip route | grep default | awk '{print $3}'，还有在winsows中管理员powershell防火墙放行端口New-NetFirewallRule -DisplayName "Xilinx hw_server" -Direction Inbound -LocalPort 3121 -Protocol TCP -Action Allow）

这个方法最简单，局域网远程调试也可以参考。

相关链接可以参考：

打开新硬件目标
在实验室环境中使用 Vivado Logic Analyzer

usbipd方法原文：

在WSL2中使用Vivado连接到开发板大致分为以下几步：安装USBipd、安装Cable驱动、将USB端口映射到WSL里，修改dev权限，最后Vivado打开检测。

1、安装usbipd

WSL不像VMWare虚拟机之类能够自动识别插入的外接设备，需要借助usbipd库来实现主机设备到WSL的映射，关于usbipd库的微软官方在这个地方提供了一个很好的教程，建议学习，此处引用之：

安装usbipd-win，我使用winget命令，以管理员权限打开命令行，输入 winget install --interactive --exact dorssel.usbipd-win，即可自动安装。

2、安装Cable驱动

安装Cable驱动的过程与Linux下安装的相同，AMD提供了一个很好的教程，此处引用之：

定位到Vivado安装目录下的/data/xicom/cable_drivers/lin64/install_script/install_drivers/，然后运行下面的install_drivers可执行文件（需要root权限）。

cd ${vivado_install_dir}/data/xicom/cable_drivers/lin64/install_script/install_drivers/
sudo ./install_drivers

至此，应该安装完毕。

3、将USB端口映射到WSL里

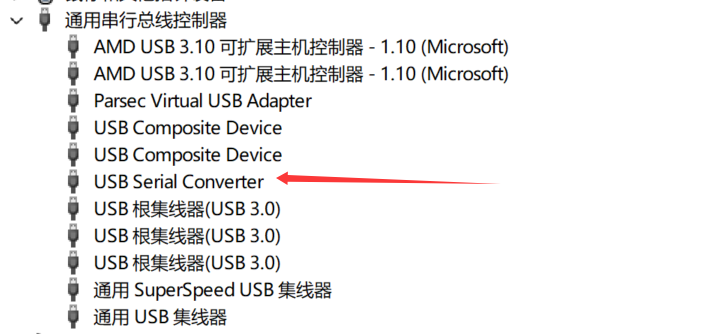

安装完成驱动之后，可以开始连接FPGA的JTAG接口和电脑，在电脑的设备管理器中，应该能找到一个新增的设备，这个地方我是通过插拔的设备变动判断出来，在我的电脑上JTAG对应的设备如图所示（我并没有在windows中安装驱动）

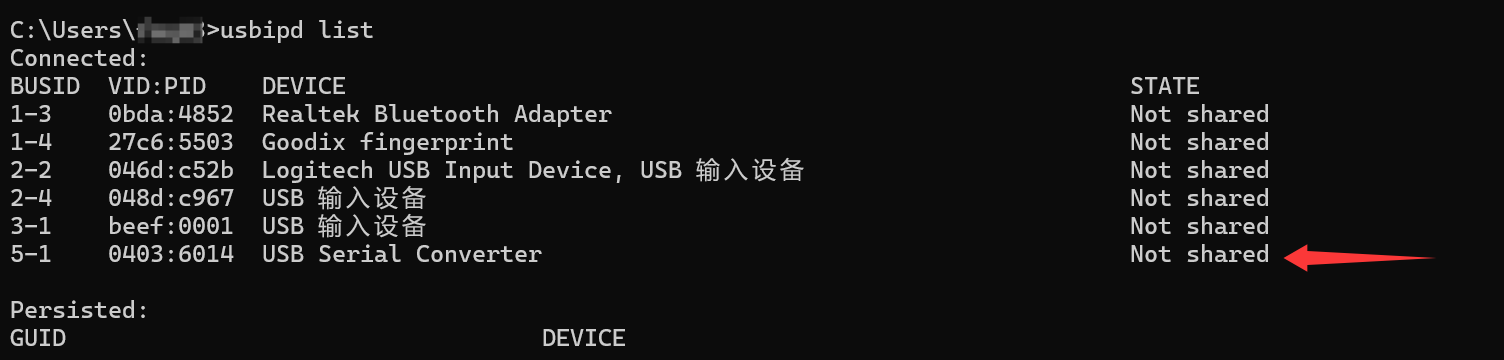

确认了这个设备之后，在windows中以管理员权限打开命令行，输入usbipd list，能够看到usb设备列表，如图所示，能够发现jtag对应的usb设备，如图所示：

可以看到，其设备编号是5-1，相当于bus5上的设备1，之后都以5-1表示这个设备。

之后，将该设备绑定到usbipd上，并且添加到WSL中：

usbipd bind -b 5-1
usbipd attach --wsl -b 5-1

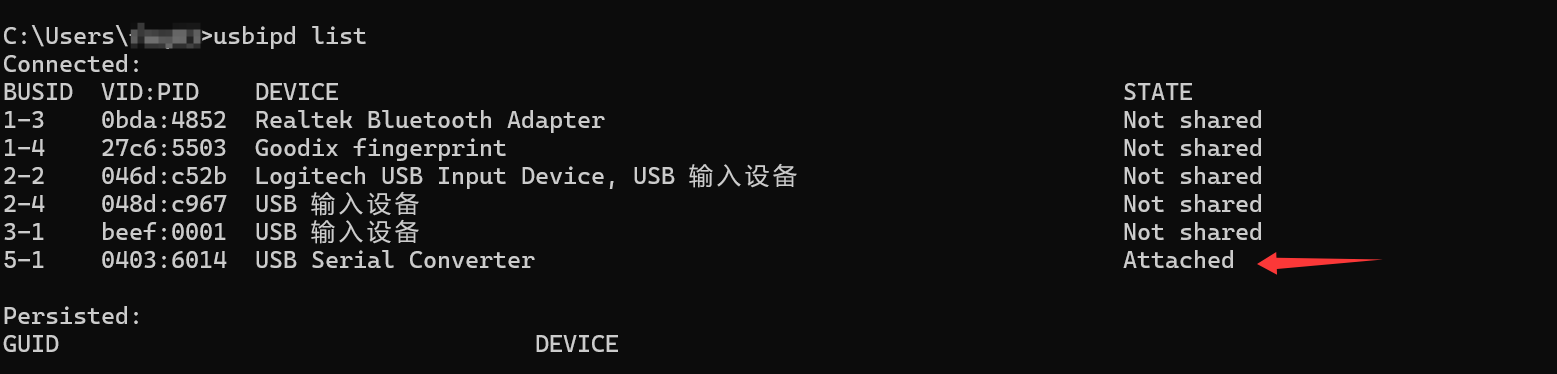

此时再使用usbipd list查询，可以看到设备已经被attached：

至此，设备成功连接到wsl中。windows部分的操作完成，之后的操作在WSL中进行。

修改WSL中dev权限

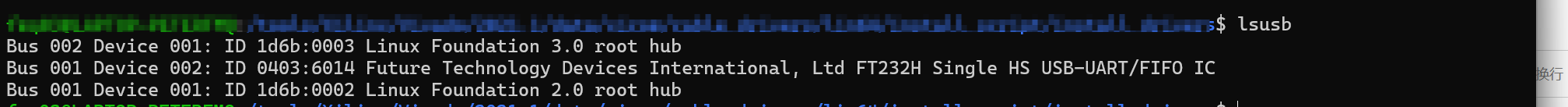

正常来说，这个时候已经能够在WSL里识别到加进去的USB设备，在WSL中输入lsusb，如图所示：

但是由于权限原因，Vivado无法访问这个设备，理论上你可以使用root权限运行vivado，也许就ok了，此处采用的方法是修改usb设备的权限，我这里比较粗暴，直接将usb设备全部赋予权限。

chmod -R 777 /dev/bus/usb/

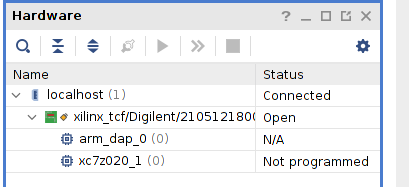

至此，应该所有的任务都完成了，打开vivado，Open HardWare Manager，进行一个Autoconnect，应该能成功找到设备，如图所示：

可能遇到的问题

在我的实践中，似乎插拔设备后可能会发生变动，导致原先的配置失效。如果遇到疑似失效的情况，请使用usbipd list和lsusb分别在windows和wsl中检查设备是否正常存在。

如何取消：

如果usb设备已经添加到wsl中（attached），使用usbipd detach -b 5-1来取消链接一个usb设备。此时设备状态是shared，使用usbipd unbind -b 5-1来取消共享设备，此时恢复到原来的状态。
