Spring MVC执行流程

  1. 客户端发起Http请求到服务器的DispatchServlet（前端控制器）
  2. 根据HttpServletRequest请求，Handler Mapping（处理器映射器） 查找Handler返回对应的HandlerExecutionChain
  3. 根据HandlerExecutionChain获取HandlerAdapter（处理器适配器）
  4. 执行Handler（处理器），返回视图路径和模型数据
  5. ViewResolve（视图解析器） 根据视图路径和模型数据创建View（视图） 并返回
  6. DispatchServlet（前端控制器） 进行View渲染，将Model数据在View中填充
  7. DispatchServlet（前端控制器） 返回结果

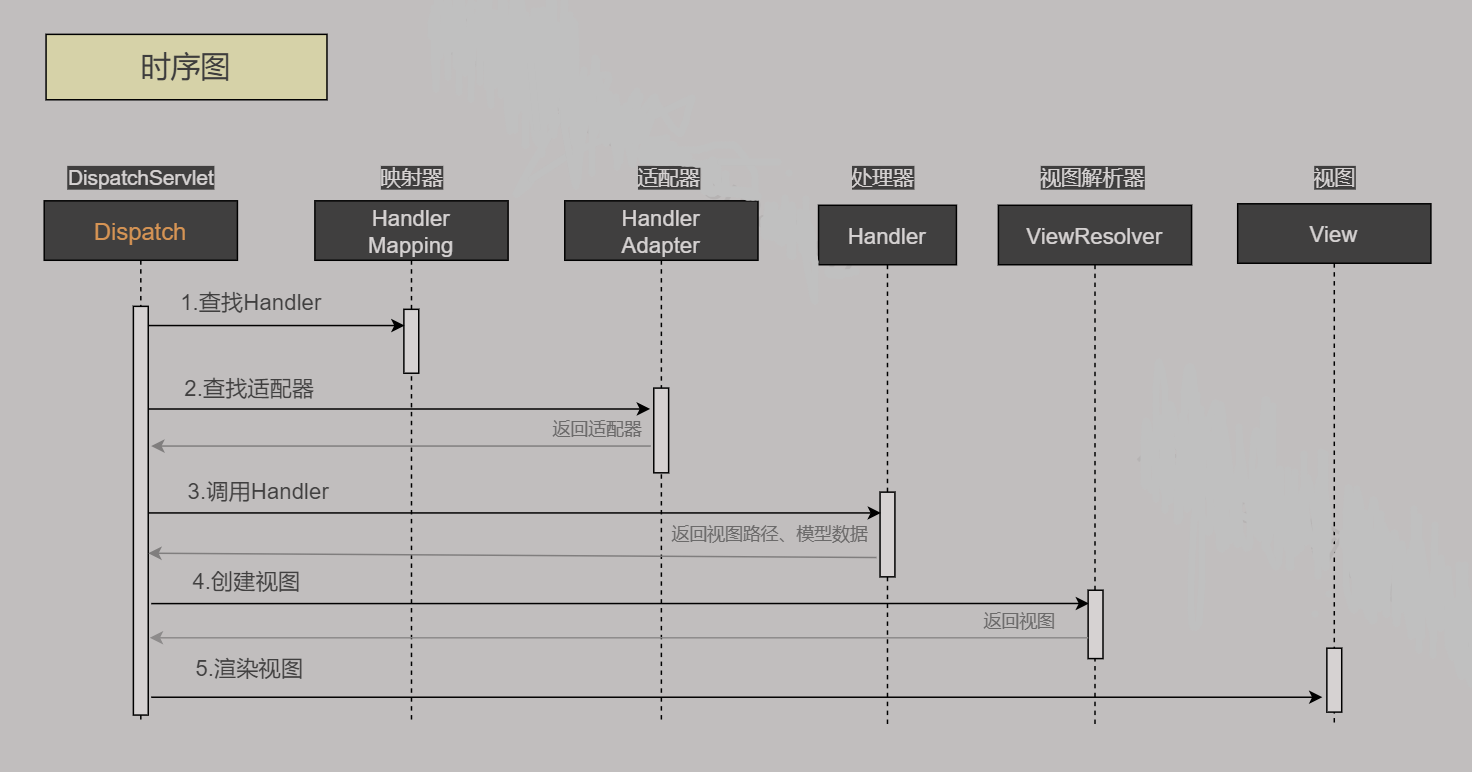

    ![Spring MVC执行时序图]( https://img-blog.csdnimg.cn/20210712224605977.png?x-oss-process=image/watermark ,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3FxXzQwMjgwNTgy,size_16,color_FFFFFF,t_70)
