ISO14229翻译&解析 -- ClearDiagnosticInformation (0x14) Service

11.2 ClearDiagnosticInformation (0x14) Service （清除故障码）

11.2.1 服务描述

客户端使用ClearDiagnosticInformation(0x14)服务清除一个或多个服务器内存中的诊断信息。

当ClearDiagnosticInformation(0x14)服务被完全处理时，服务器应该发送一个积极的响应。即使没有存储dtc，服务器也应发送一个积极的响应。如果服务器在内存中支持DTC状态信息的多个副本(例如，一个副本在RAM中，一个副本在EEPROM中)，服务器应清除ReadDTCInformation状态报告服务使用的副本。额外的副本，如长期记忆中的备份副本，根据适当的备份策略进行更新(如在电源锁存阶段)。

注意 如果电源锁存阶段受到干扰(例如电源锁存阶段电池断开)，可能会导致数据不一致。

单个DTC状态位的行为应按照D.2、图D.1 -图D.8

客户端的请求消息包含一个参数。参数groupOfDTC允许客户清除一组DTC(例如，动力总成，车身，底盘等)，或一个特定的DTC。详情请参阅D.1。除非另有说明，服务器应该为请求组清除内存中与排放相关和非排放相关的DTC信息。

通过该服务重置/清除DTC信息包括但不限于以下内容:
--DTC状态字节(参见11.3中的ReadDTCInformation服务)，
--捕获的DTC快照数据(DTCSnapshotData，参见11.3中的ReadDTCInformation service)，
--捕获的DTC扩展数据(DTCExtendedData，参见11.3中的ReadDTCInformation service)，
--其他DTC相关数据，如第一个/最近的DTC，标志，计数器，定时器等特定于DTC，
存储在服务器中可选的DTC镜像内存中的任何DTC信息都不受此服务的影响(参见11.3中的ReadDTCInformation (0x19)服务来定义DTC镜像内存)。

重要——服务器和客户端应满足7.5中规定的请求和响应消息行为。

11.2.2请求消息
11.2.2.1请求消息定义

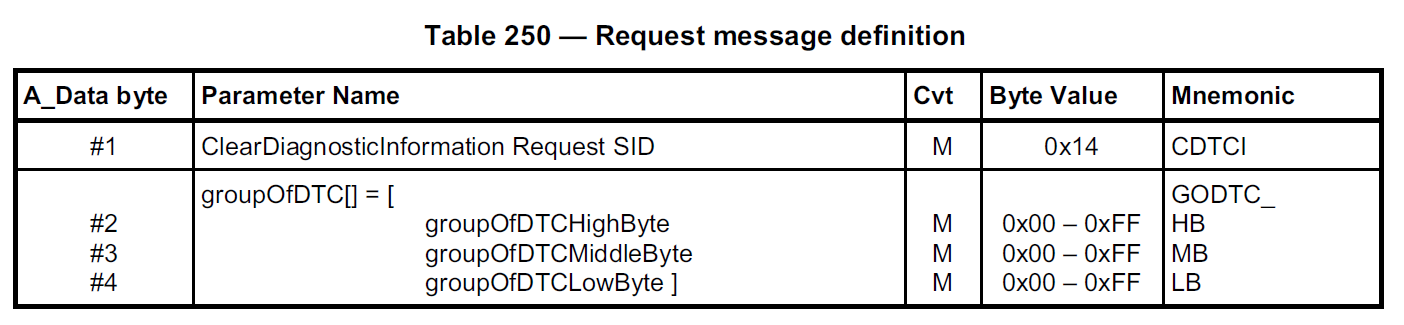

表250定义了请求消息。

11.2.2.2请求消息子函数参数$Level (LEV_)定义
此服务不使用子功能参数。
11.2.2.3请求消息数据-参数定义

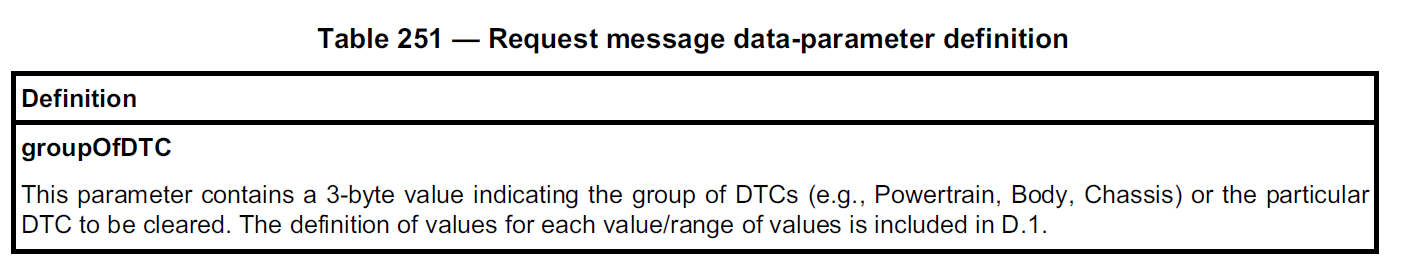

表251定义了请求消息的data-parameter。

11.2.3积极回应信息
11.2.3.1积极响应消息定义

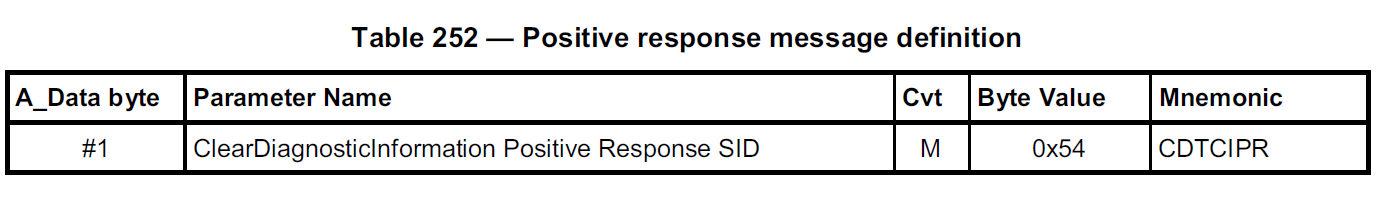

表252定义了积极响应消息。

11.2.3.2正向响应消息数据-参数定义
此服务在正向响应消息中不使用数据-参数。
11.2.4支持的负响应码(NRC_)

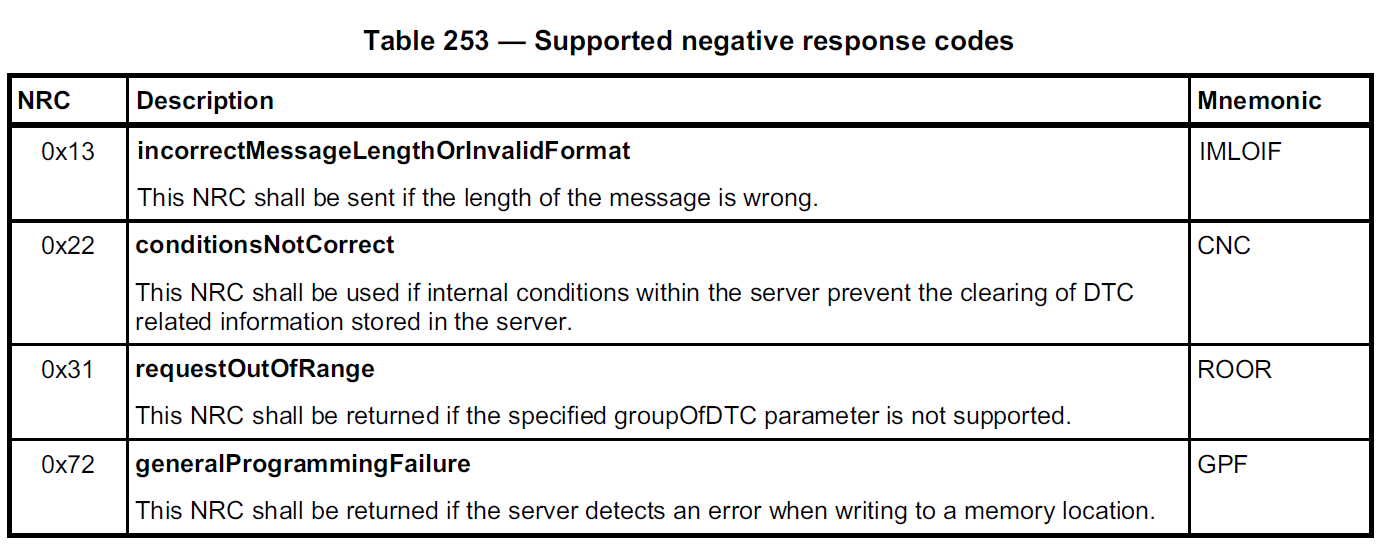

本服务应执行以下否定响应代码。表253中记录了每个响应代码发生的情况。如果错误场景适用于服务器，则列出的负面响应应使用。

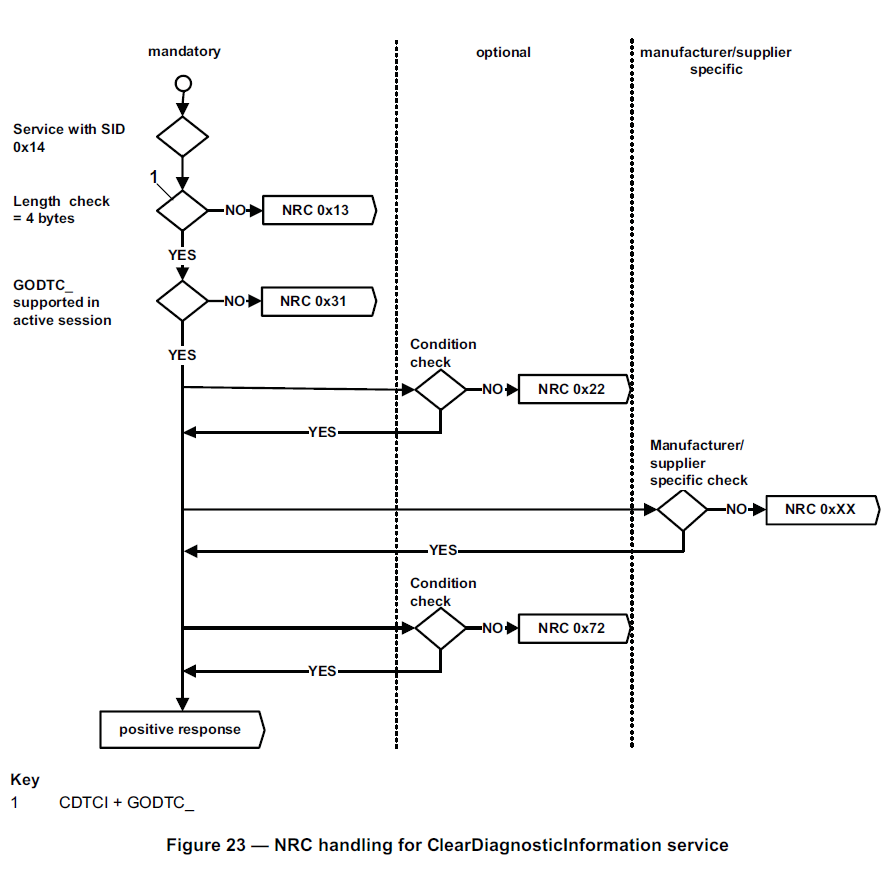

图23记录了评估序列。

11.2.5消息流示例cleardiagnostics information

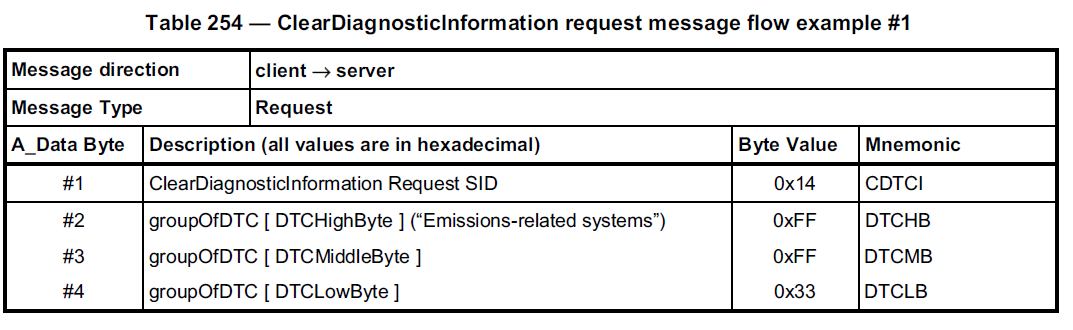

客户端向单个服务器发送一个ClearDiagnosticInformation请求消息。表254定义了
ClearDiagnosticInformation请求消息流示例#1。客户端向单个服务器发送一个ClearDiagnosticInformation请求消息。

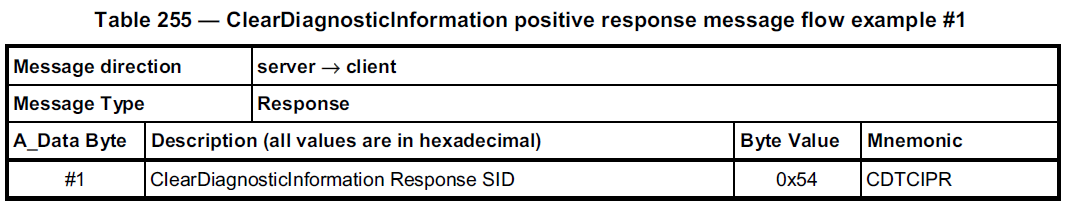

Table 255 defines the ClearDiagnosticInformation positive response message flow example #1.
