实验2 多个逻辑段的汇编源程序编写与调试

1. 实验任务1

此实验任务中，包含4个子任务。逐一实践，结合实践观察、验证，回答问题。

任务1-1

task1_1.asm源码

assume ds:data, cs:code, ss:stack

data segment
    db 16 dup(0)
data ends

stack segment
    db 16 dup(0)
stack ends
code segment
start:
    mov ax, data
    mov ds, ax

    mov ax, stack
    mov ss, ax
    mov sp, 16

    mov ah, 4ch
    int 21h
code ends
end start





task1_1调试到line17结束、line19之前截图



对程序task1_1.asm进行汇编、连接，用debug加载、跟踪调试，基于结果，回答问题。 task1_1.asm

① 在debug中将执行到line17结束、line19之前，记录此时：寄存器(DS) = 076A， 寄存器(SS) = 076B， 寄存器(CS) = 076C

② 假设程序加载后，code段的段地址是X，则，data段的段地址是X-2， stack的段地址是

X-1。



任务1-2

任务task1_2.asm源码

assume ds:data, cs:code, ss:stack

data segment
    db 4 dup(0)
data ends

stack segment
    db 8 dup(0)
stack ends
code segment
start:
    mov ax, data
    mov ds, ax

    mov ax, stack
    mov ss, ax
    mov sp, 8

    mov ah, 4ch
    int 21h
code ends
end start



task1_2调试到line17结束、line19之前观察寄存器DS, CS, SS值的截图





问题回答

① 在debug中将执行到line17结束、line19之前，记录此时：寄存器(DS) = 076A， 寄存器(SS) = 076B， 寄存器(CS) = 076C

② 假设程序加载后，code段的段地址是X，则，data段的段地址是X-2， stack的段地址是

X-1



任务1-3

任务task1_3.asm源码

assume ds:data, cs:code, ss:stack

data segment
    db 20 dup(0)
data ends

stack segment
    db 20 dup(0)
stack ends
code segment
start:
    mov ax, data
    mov ds, ax

    mov ax, stack
    mov ss, ax
    mov sp, 20

    mov ah, 4ch
    int 21h
code ends
end start





task1_3调试到line17结束、line19之前观察寄存器DS, CS, SS值的截图



问题回答

① 在debug中将执行到line17结束、line19之前，记录此时：寄存器(DS) = 076A， 寄存器(SS) = 076C， 寄存器(CS) = 076E

② 假设程序加载后，code段的段地址是X，则，data段的段地址是X-4， stack的段地址是

X-2。



任务1-4

任务task1_4.asm源码

assume ds:data, cs:code, ss:stack
code segment
start:
    mov ax, data
    mov ds, ax

    mov ax, stack
    mov ss, ax
    mov sp, 20

    mov ah, 4ch
    int 21h
code ends

data segment
    db 20 dup(0)
data ends

stack segment
    db 20 dup(0)
stack ends
end start



task1_4调试到line17结束、line19之前观察寄存器DS, CS, SS值的截图



问题回答

① 在debug中将执行到line9结束、line11之前，记录此时：寄存器(DS) = 076C， 寄存器(SS) = 076E， 寄存器(CS) = 076A

② 假设程序加载后，code段的段地址是X，则，data段的段地址是X+2， stack的段地址 是X+4。



任务1-5

基于上述四个实验任务的实践、观察，总结并回答：

① 对于如下定义的段，程序加载后，实际分配给该段的内存空间大小是 N。

xxx segment

　　db N dup(0)

xxx ends

② 如果将程序task1_1.asm, task1_2.asm, task1_3.asm, task1_4.asm中，伪指令 end start 改成 end , 哪一个程序仍然可以正确执行。结合实践观察得到的结论，分析、说明原因。

能正确执行的是task1_4.asm，因为如果不指明程序的入口，程序将从我们代码的第一行开始读取。其他代码段的第一行是我们定义的数据段，没有相对应的指令，程序将会发生错误。



2. 实验任务2

汇编源代码

assume cs:code
code segment
        mov ax, 0b800h
         mov ds, ax
         mov cx, 160
         mov bx, 0f00h

S:    mov [bx], word ptr 0403h
         inc bx
         inc bx
         loop s

         mov ax, 4c00h
         int 21h
code ends
end

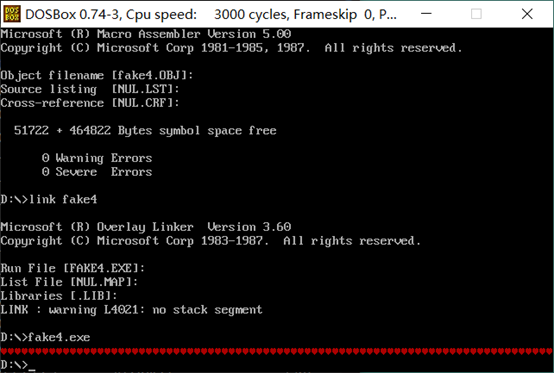

运行结果截图



3. 实验任务3

补充完整后的汇编源代码

;编写code代码，将a段b段中的数据依次相加，将结果存在c段中。
assume cs:code,ds:a,ds:b,ds:c

    a segment
        db 50, 48, 50, 50, 0, 48, 49, 0, 48, 49
    a ends

    b segment
        db 0, 0, 0, 0, 47, 0, 0, 47, 0, 0
    b ends

    c segment
        db 16 dup(0)
    c ends

    code segment
    start:
        mov bx,0    ;偏移量
        mov dx,0    ;求和寄存器
        mov cx,8    ;定义循环次数 db定义一个byte
        s:
            ;--注意啊--每次dx要清空呀
            mov dx,0    ;求和寄存器

            ;加段a的数据
            mov ax,a
            mov ds,ax
            add dl,[bx]

            ;加段b的数据
            mov ax,b
            mov ds,ax
            add dl,[bx]

            ;将和放到段c中
            mov ax,c
            mov ds,ax
            mov [bx],dl

            inc bx
        loop s

        mov ax,4c00h
        int 21h

    code ends

end start

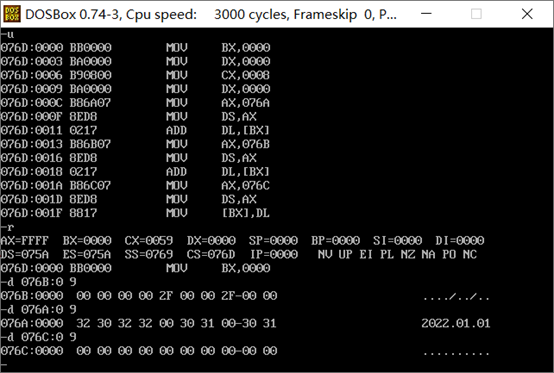

在debug中加载、反汇编、调试截图

要求给出，在数据项依次相加之前，查看逻辑段data1, data2, data3对应的内存空间数据原始值的 debug命令和截图

以及，依次相加之后，查看逻辑段data1, data2, data3对应的内存空间数据原始值的debug命令和 截图



4. 实验任务4

补充完整后的汇编源代码

assume cs:code

data1 segment
    dw 2, 0, 4, 9, 2, 0, 1, 9
data1 ends

data2 segment
    dw 8 dup(0)
data2 ends

code segment
start:
    mov ax, data1
    mov ds, ax    ;ds指向data1段

    mov ax, data2
    mov ss, ax    ;ss指向了data2段
    mov sp, 16    ;初始化栈顶，ss：sp指向栈顶，data2是栈结构

    mov bx, 0
    mov cx, 8
s:
    push ds:[bx]    ;直接压栈，直接逆序
    add bx, 2
    loop s

    mov ah, 4ch
    int 21h
code ends
end start

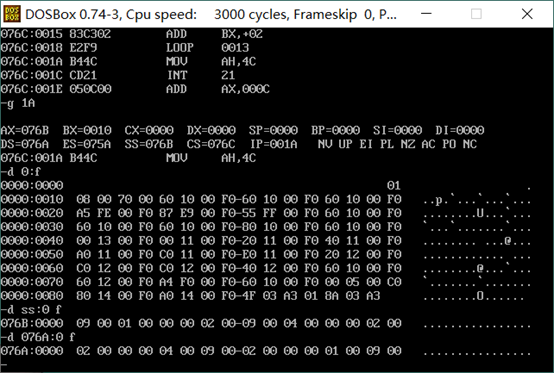

在debug中加载、反汇编、调试截图

要求给出，在程序退出前，使用d命令查看数据段data2对应的内存空间的截图。



5. 实验任务5

task5.asm源码

assume cs:code, ds:data
data segment
        db 'Nuist'
        db 2, 3, 4, 5, 6
data ends

code segment
start:
        mov ax, data
        mov ds, ax

        mov ax, 0b800H
        mov es, ax

        mov cx, 5
        mov si, 0
        mov di, 0f00h
s:      mov al, [si]
        and al, 0dfh
        mov es:[di], al
        mov al, [5+si]
        mov es:[di+1], al
        inc si
        add di, 2
        loop s

        mov ah, 4ch
        int 21h
code ends
end start





运行结果截图





使用debug工具对程序进行调试，使用g命令一次性执行到程序返回前（即ine25执行之后、line27 执行之前）的截图





源代码中line19的作用是？

Line19 and 11011111操作是将字母转换成大写的操作。



 源代码中data段line4的字节数据的用途是？

line4的字节数据的用途是改变了存储代表颜色的数据。



6. 实验任务6

task6.asm源代码

assume cs:code, ds:data

data segment
    db 'Pink Floyd      '
    db 'JOAN Baez       '
    db 'NEIL Young      '
    db 'Joan Lennon     '
data ends

code segment
start:
   mov ax, data
   mov ds, ax
   mov bx, 0

   mov cx, 4
s: mov al, [bx]
   or al, 00100000b
   mov [bx], al
   add bx, 16
   loop s
   mov ah, 4ch
   int 21h
code ends
end start



在debug中加载、反汇编、调试截图

要求给出，在程序退出前，使用d命令查看数据段data对应的内存空间的截图。



7. 实验任务7

task7.asm源码

assume cs:code, ds:data, es:table

data segment
    db '1975', '1976', '1977', '1978', '1979'
    dw  16, 22, 382, 1356, 2390
    dw  3, 7, 9, 13, 28
data ends

table segment
    db 5 dup( 16 dup(' ') )  ;
table ends

code segment
start:
    mov ax, data
    mov ds, ax
    mov ax, table
    mov es, ax
    mov cx, 5
    mov bx, 0
    mov di, 0

s:     mov al, ds:[bx]
    mov es:[di], al

    mov al, ds:[bx + 1]
    mov es:[di + 1], al

    mov al, ds:[bx + 2]
    mov es:[di + 2], al

    mov al, ds:[bx + 3]
    mov es:[di + 3], al

    add bx, 4
    add di, 16
    loop s

    mov cx, 5
    mov di, 5

s1:    mov al, ds:[bx]
    mov es:[di], al

    mov ah, ds:[bx + 1]
    mov es:[di + 1], ah
    add bx, 2
    add di, 16
    loop s1

    mov cx, 5
    mov di, 7

s2:    mov al, 0
    mov es:[di], al
    mov es:[di+1], al
    add di, 16
    loop s2

    mov cx, 5
    mov di, 10
s3:     mov al, ds:[bx]
    mov es:[di], al
    mov ah, ds:[bx+1]
    mov es:[di+1], ah
    add bx, 2
    add di, 16
    loop s3

    mov cx, 5
    mov di, 13
    mov si, 5
s4:    mov al, es:[si]
    mov ah, es:[si+1]
    mov dl, es:[si+2]
    mov dh, es:[si+3]
    div word ptr es:[si+5]
    mov es:[di], ax
    add di, 16
    add si, 16
    loop s4

    mov ah, 4ch
    int 21h
code ends
end start





调试截图

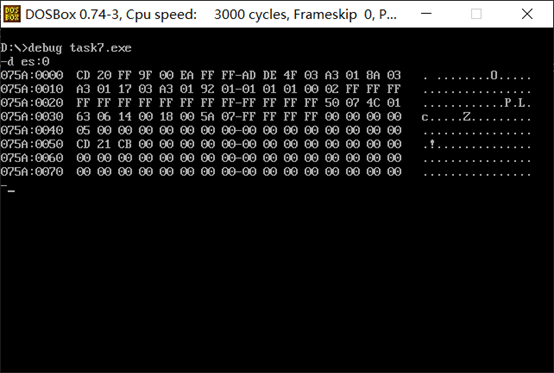

查看table段原始数据信息截图





在debug中运行到程序退出之前，使用d命令查看table段对应的内存空间的截图，确认信息是 否按要求结构化地写入到指定内存



实验总结：

1、对于多个逻辑段混合使用编程还不够熟练，需要多加练习

2、对于多个逻辑段的地址划分计算还不够熟练，需揣摩计算
