【FLink任务调度源码】一、四个图的详细解析

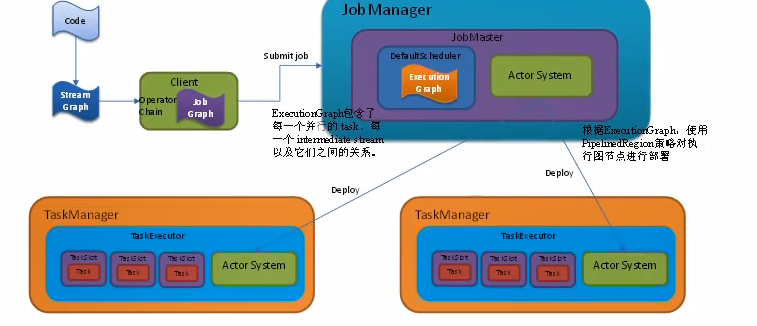

一、task任务调度流程图









 二、Graph图的概念

        flink执行图的四层概念：streamGraph>JobGraph>ExecutionGraph>物理执行图；

        streamGraph，根据api编写的代码生成的图，展示程序的拓扑结构，在client生成

        jobGraph，streamGraph优化后生成的JobGraph，不同的节点chain到同一节点，提交给JobManage的数据结构，在client生成

        executionGraph,JobManage根据JobGraph生成的，在jobManage生成

        物理执行图，在task上执行。
