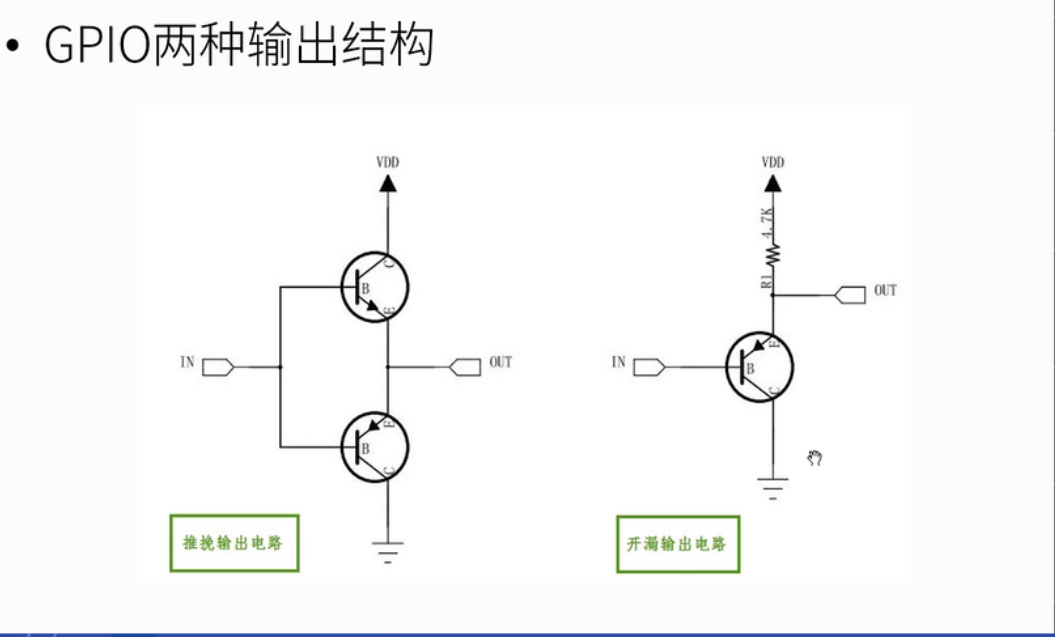

推挽输出电路
当输入高电平时,NPN型三极管导通,输出电源电压;
当输入低电平时,PNP型三极管导通,输出是接地;
开漏输出电路
当输入高电平时,PNP型三极管截止,靠外接上拉电阻输出高电压;
优点:当外部多个外部设备连接在out端口,他们是一个总线上的,如果有一个设备被拉低电平,那么此电路的三极管导通,总线就都是低电平,此设备就会单独占线。
