开发板详解

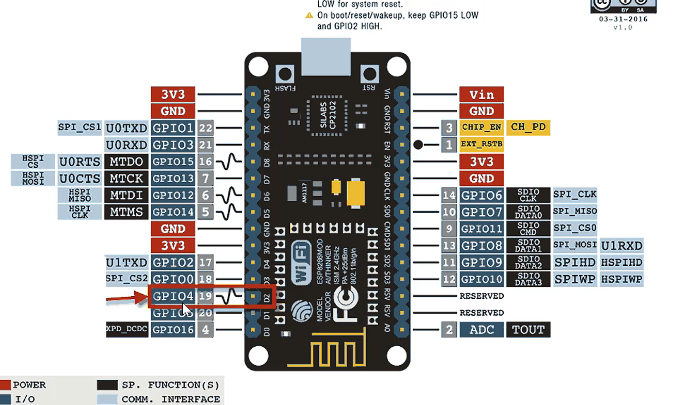

1. GPIO  通用数字输入输出引脚（可接受电压<=3.3V）；GPIO4通用输入输出引脚4；只有0和1两种情况

输入：向开发板输入信号；输出：开发板向外输出；

2. A0模拟引脚（0~1V；不能大于1），ADC：模拟输入，可接收两种以上的信息；

3. PWM：比如有一个小灯，亮度为50%，它是因为在一个循环周期里，每个周期中都是有一半是高电平，一半是低电平，由于一个周期很短，人眼分辨不出来，所以以为是50%的亮度；

4. UO01TXD,U0/1RXD：串口通信，TX是开发板向外发送信息的, RX是接收信息的。（一般不用这样的引脚，可能会影响串口数据）

5. 黑底白字的引脚都是开发板控制存储的，14、10、9、13、11、12一般我们在开发中是不能用的。
