Yarn 资源调度器之工作机制

Yarn 资源调度器之工作机制

Yarn 基础架构

Yarn 是一个资源调度平台，负责为运算程序提供服务器运算资源，相当于一个分布式的操作系统平台，而 MapReduce 等运算程序则相当于运行于操作系统之上的应用程序。

Yarn 主要由 ResourceManger、NodeManger、ApplicationMaster 和 Container 等组件构成。

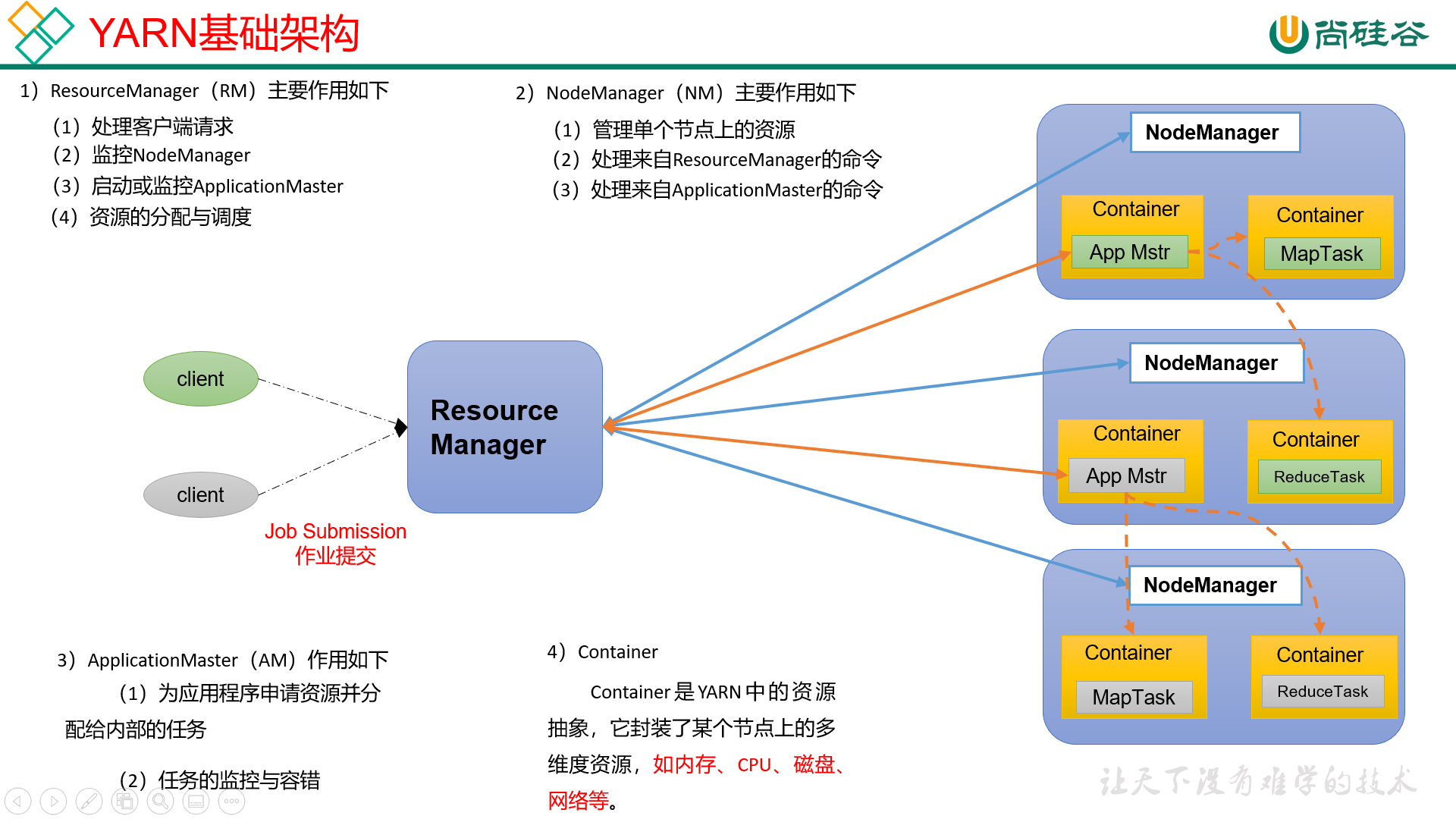

Yarn 基础架构

Yarn 工作机制

• MR 程序提交到客户端所在节点

• YarnRunner 向 ResourceManger 申请一个 Application

• RM 将应用程序的资源路径返回给 YarnRuner

• 该程序将运行所需要的资源提交给 HDFS

• 程序资源提交完毕后，申请运行 mrAppMaster

• RM 将用户的请求初始化成一个 Task

• 其中一个 NodeManger 领取到 Task 任务

• 该 NodeManger 创建容器 Container，并产生 MRAppmaster

• Container 从 HDFS 上拷贝申请资源到本地

• MRAppmaster 向 RM 申请运行 MapTask 资源

• RM 将运行 MapTask 任务分配给另外两个 NodeManger,另外两个 NodeManger 分别领取任务并创建容器

• MR 向两个接受到任务的 NodeManger 发送程序启动脚本，这两个 NodeManger 分别启动 MapTask,MapTask 对数据分区排序

• MrAppMaster 等待所有 MapTask 运行完毕后，向 RM 申请容器，运行 ReduceTask。

• ReduceTask 向 MapTask 获取相应分区的数据

• 程序运行完毕后，MR 回想 RM 申请注销自己。

  Job.split：提供切片信息

  Job.xml：提供任务配置信息

  jar 包为：程序代码

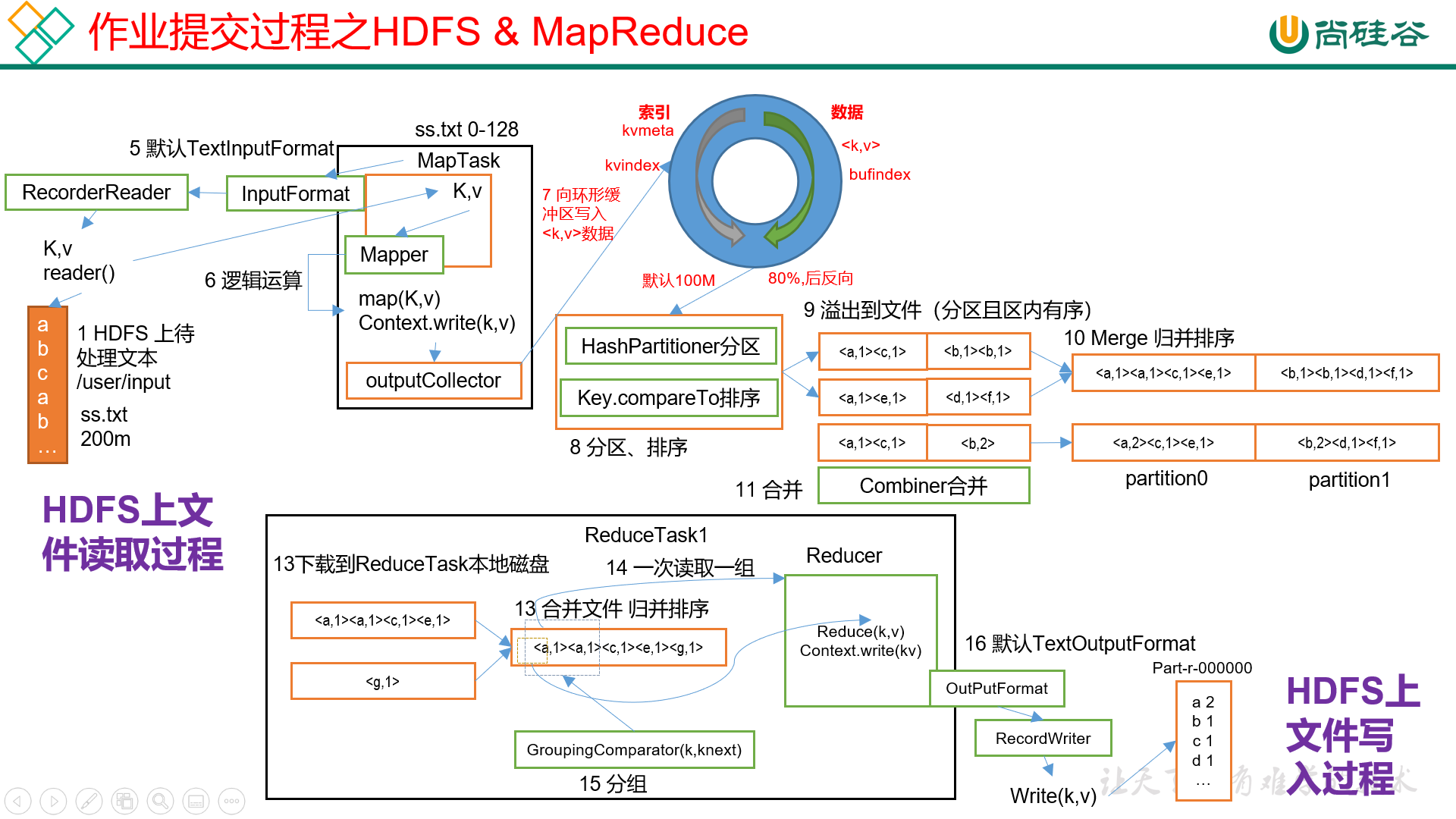

作用提交全过程

作业提交全过程详解

• 作业提交

  第 1 步：Client 调用 job.waitForCompletion 方法，向整个集群提交 MapReduce 作业。

  第 2 步：Client 向 RM 申请一个作业 id。

  第 3 步：RM 给 Client 返回该 job 资源的提交路径和作业 id。

  第 4 步：Client 提交 jar 包、切片信息和配置文件到指定的资源提交路径。

  第 5 步：Client 提交完资源后，向 RM 申请运行 MrAppMaster。

• 作业初始化

  第 6 步：当 RM 收到 Client 的请求后，将该 job 添加到容量调度器中。

  第 7 步：某一个空闲的 NM 领取到该 Job。

  第 8 步：该 NM 创建 Container，并产生 MRAppmaster。

  第 9 步：下载 Client 提交的资源到本地。

• 任务分配

  第 10 步：MrAppMaster 向 RM 申请运行多个 MapTask 任务资源。

  第 11 步：RM 将运行 MapTask 任务分配给另外两个 NodeManager，另两个 NodeManager 分别领取任务并创建容器。

• 任务运行

  第 12 步：MR 向两个接收到任务的 NodeManager 发送程序启动脚本，这两个 NodeManager 分别启动 MapTask，MapTask 对数据分区排序。

  第 13 步：MrAppMaster 等待所有 MapTask 运行完毕后，向 RM 申请容器，运行 ReduceTask。

  第 14 步：ReduceTask 向 MapTask 获取相应分区的数据。

  第 15 步：程序运行完毕后，MR 会向 RM 申请注销自己。

• 进度和状态更新

  YARN 中的任务将其进度和状态(包括 counter)返回给应用管理器, 客户端每秒(通过 mapreduce.client.progressmonitor.pollinterval 设置)向应用管理器请求进度更新, 展示给用户。

• 作业完成

  除了向应用管理器请求作业进度外, 客户端每 5 秒都会通过调用 waitForCompletion()来检查作业是否完成。时间间隔可以通过 mapreduce.client.completion.pollinterval 来设置。作业完成之后, 应用管理器和 Container 会清理工作状态。作业的信息会被作业历史服务器存储以备之后用户核查。
