HDFS的NameNode和SecondaryNode机制

Hdfs 之 NameNode 和 SecondaryNameNode

NN 和 2NN 工作机制

思考：NameNode 的元数据是存储在哪里的？

首先，我们做个假设，如果是存储在 NameNode 节点的磁盘里，因为经常需要进行随机访问，还要响应客户端的请求，必然效率过低。因此，元数据需要存放在内存中。但如果只存在内存中，一旦断电，元数据必然丢失，整个集群就无法工作了。因此产生在磁盘中备份 Fsimage。

这样就会带来全新的问题，当在内存中的元数据更新时，如果同时更新 Fsimage,就会导致效率过低，但如果不更新，就会发生一致性问题，一旦 NameNode 节点断电，就会产生数据丢失。因此，引入 Edits 文件（只进行追加操作，效率很高）。每当有元数据更新或者添加元数据时，修改内存中的元数据并追加到 Edits 中。这样，一旦 NameNode 节点断电，还可以通过 Fsimage 和 Edits 合并，合成元数据。

但是，如果长时间添加数据到 Edits 中，会导致该文件数据过大，效率降低，而且一旦断电，恢复元数据需要的时间比较长。因此需要定期进行 FsImage 和 Edits 文件的合并，如果这两个操作由 NameNode 节点完成，又会效率过低。因此，引入一个新的节点 SecondaryNameNode，专门用于 Fsimage 和 Edits 的合并。

NameNode 工作机制

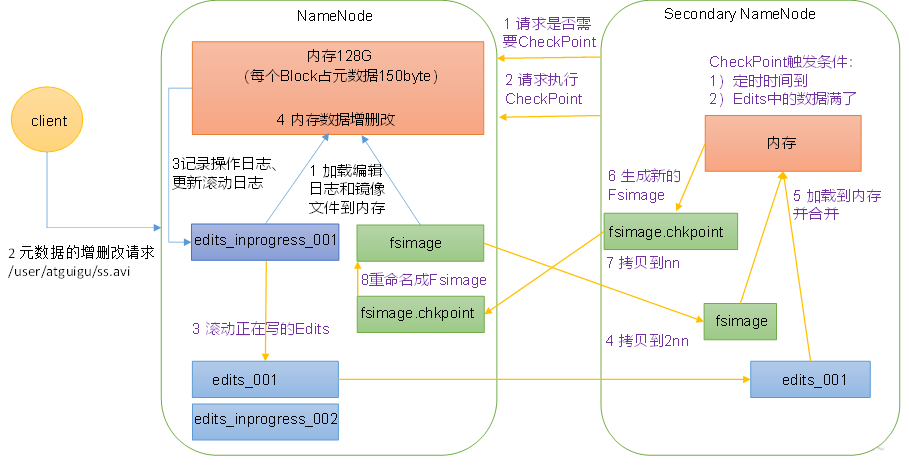

工作机制

第一阶段：NameNode 启动

• 第一次启动 NameNode 格式化后，创建 Fsimage 和 Edits 文件。如果不是第一次启动，直接加载编辑日志和镜像文件到内存。
• 客户端对元数据进行增删改的请求。
• NameNode 记录操作日志，更新滚动日志。
• NameNode 在内存中对元数据进行增删改。

第二阶段：Secondary NameNode 工作

• Secondary NameNode 询问 NameNode 是否需要 CheckPoint.直接带回 NameNode 是否检查结果。

• Secondary NameNode 请求执行 CheckPoint

• NameNode 滚动正在写的 Edits 日志。

• 将滚动前的编辑日志和镜像文件拷贝到 Secondary NameNode

• Secondary NameNode 加载编辑日志和镜像文件拷贝到 Secondary NameNode

• 生成新的镜像文件 fsimage.chkpoint

• 拷贝 fsimage.chkpoint 到 NameNode

• NameNde 将 fsimage.chkpoinit 重新命名为 fsimage

Fsimage 和 Edits 解析

NameNode 格式化后，将在数据 hadoop 的数据存储目录/tmp/dfs/name/current 目录中产生如下文件

• fsimage_00000000000000
• fsimage_00000000000000.md5
• seen.txid
• VERSION

1. Fsimage 文件：HDFS 文件系统元数据的一个永久性的检查点，期中包含 HDFS 文件系统的所有目录和文件 inode 的序列化信息。
2. Edits 文件：存放 HDFS 文件系统的所有更新操作的路径，文件系统客户端执行的所有写操作首先会被记录到 Edits 文件中。
3. Seen.txid 文件保存的是一个数字，就是最后一个 edits_的数字
4. 每次 NameNode 启动的时候都会将 Fsimage 文件读入内存，加载 Edits 里面的更新操作，保证内存中的元数据是最新的，同步的，都可以堪称 NameNode 启动的时候就将 Fsimge 和 Edits 文件进行了合并。

• oiv 查看 Fsimage 文件

  • 查看 oiv 和 oev 命令

    [atguigu@hadoop102 current]$ hdfs

    oiv apply the offline fsimage viewer to an fsimage

    oev apply the offline edits viewer to an edits file

  • 基本语法

    hdfs oiv -p 文件类型 -i 镜像文件 -o 转换后文件输出路径

  • 案例实操

    pwd

    /opt/module/hadoop-3.1.3/data/dfs/name/current

    hdfs oiv -p XML -i fsimage_0000000000000000025 -o /opt/module/hadoop-3.1.3/fsimage.xml

    注意：初始镜像文件是不能直接查看的 会乱码

    cat /opt/module/hadoop-3.1.3/fsimage.xml

  • 结论

    在 Fsimage 中并没有记录块所对应的 DataNode,为什么？

    在集群启动后，要求 DataNode 上报数据块信息，并间隔一段时间再次上报

• oev 查看 Edits 文件

  • 基本语法

    hdfs oev -p 文件类型 -i 编辑日志 -o 转换后文件输出路径

  • 案例实操

    hdfs oev -p XML -i edits_0000000000000000012-0000000000000000013 -o /opt/module/hadoop-3.1.3/edits.xml

  • 结论

    NameNode 如何确定下次开机启动的时候合并哪些 Edits？

    NameNode 每次会合并编号最靠后的 Edits

CheckPoint 时间设置

此类文件在默认配置文件中

1. 通常情况下，SecondaryNameNode 每隔一小时执行一次。

   hdfs-default.xml

   dfs.namenode.checkpoint.period

   3600s

2. 一分钟检查一次操作次数，当操作次数达到 1 百万时，SecondaryNameNode 执行一次。

   dfs.namenode.checkpoint.txns

   1000000

   操作动作次数

   dfs.namenode.checkpoint.check.period

   60s

   1 分钟检查一次操作次数

3. checkpoint为SecondNameNode询问Namenode是否需要进行合并 Fsimage 和 Edits 文件的时间点。
