不断迭代十几年/终于修成正果/超强悍地图组件/满足各种场景需求/支持天地图百度地图高德地图谷歌地图等
一、前言说明
这个地图组件前前后后写了十几年，是真没想到，最开始仅仅是搞个简单的百度地图的js交互，能显示个地图和设备点，主要用在视频监控系统上展示摄像头点位，后面慢慢的有个无人机监控系统要用，需要显示无人机的轨迹，于是又加入了轨迹显示的功能，有了轨迹呢又需要轨迹回放，最开始做的在线地图，后面用户实际场景需求还需要支持离线，于是又做了瓦片离线地图下载。以为这就结束了？还差得远呢，随着百度地图和高德地图慢慢的收费了，现在大家都转向国家队的天地图，于是彻底花了半年多时间重构这个地图组件，最大发挥C++的继承多态优势，搞了个地图基类，不同的具体实现采用继承方式，实现具体的函数即可，比如实现具体的添加标注点函数，然后依次实现了天地图、高德地图、腾讯地图、谷歌地图。做完这些地图的支持，以为就万能的了，其实还没有，比如有时候需要杂交，天地图的离线API加上谷歌地图的瓦片，后面又找了个通用的地图js库叫leaflet，也做了支持，这样利用通用的组件加载不同的瓦片地图。

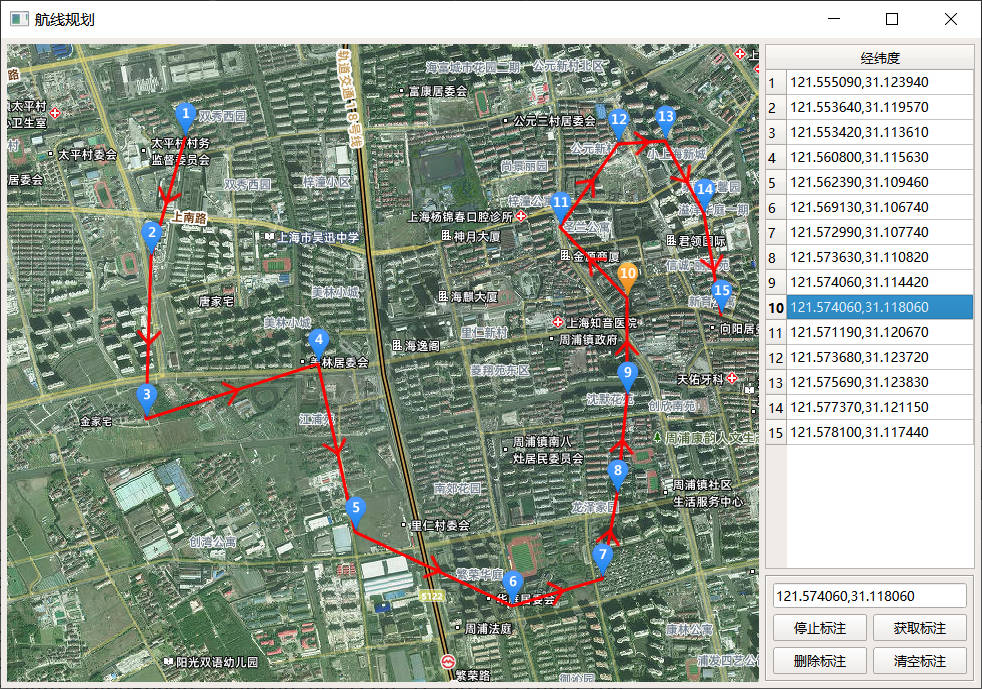

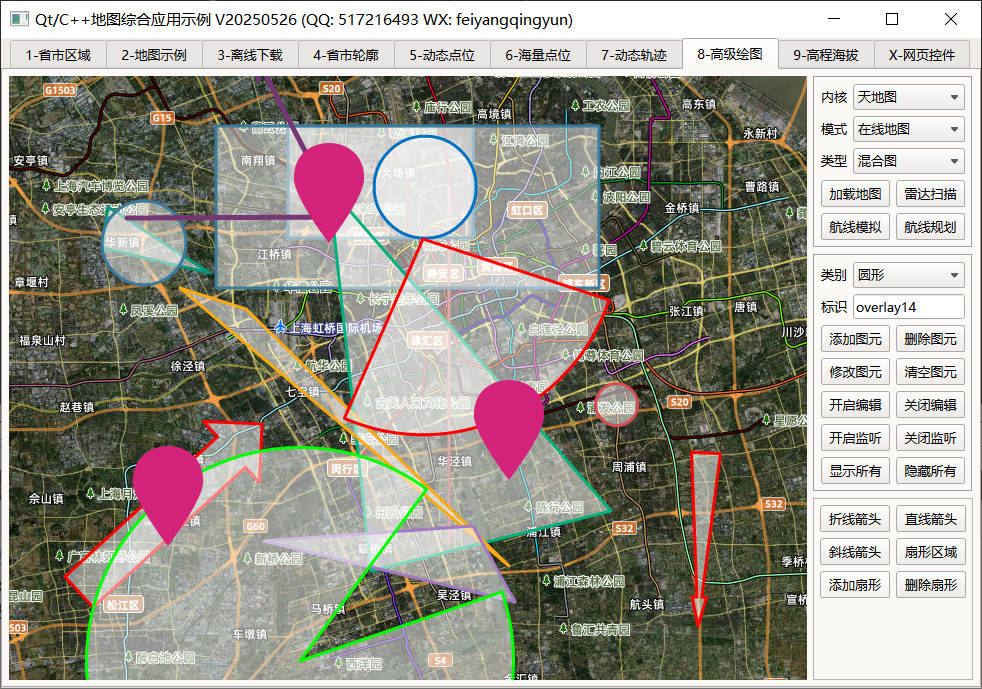

地图组件基础功能都有了，高级功能也慢慢的增加了，那如何提供给用户可以方便快速的用起来，又是个大问题，所以必须给每个功能都要提供对应的调用示例，于是专门写了各种示例代码，随着实际现场的需求增加，又增加了高级绘图功能，专门提供了雷达模拟、航迹回放、轨迹规划等功能，这些都是在基础功能上做的二次开发，专门写了单独的类去实现的。

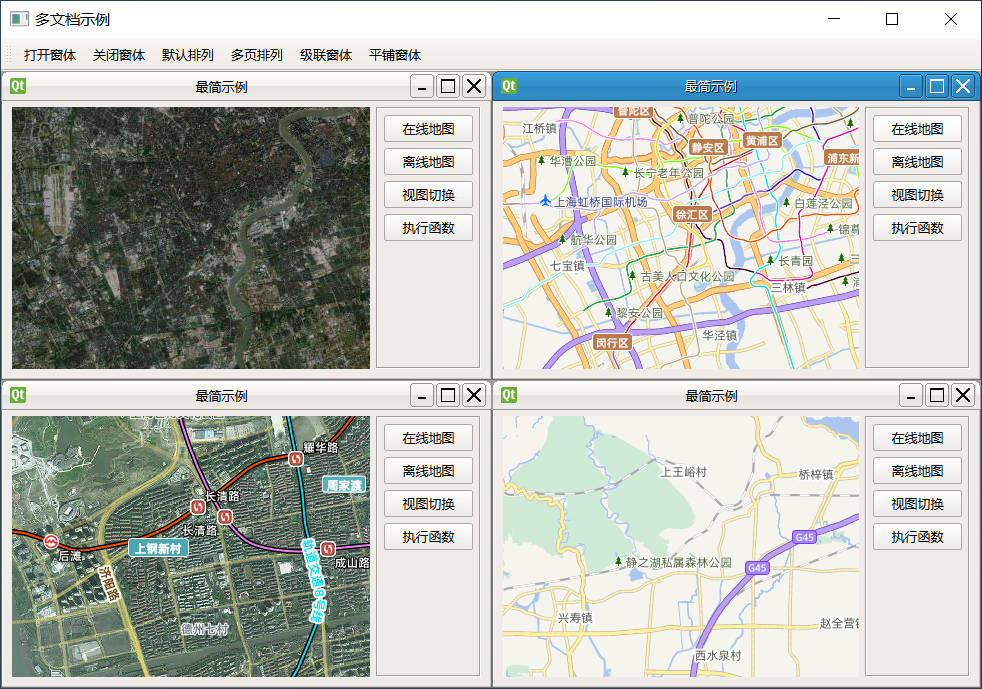

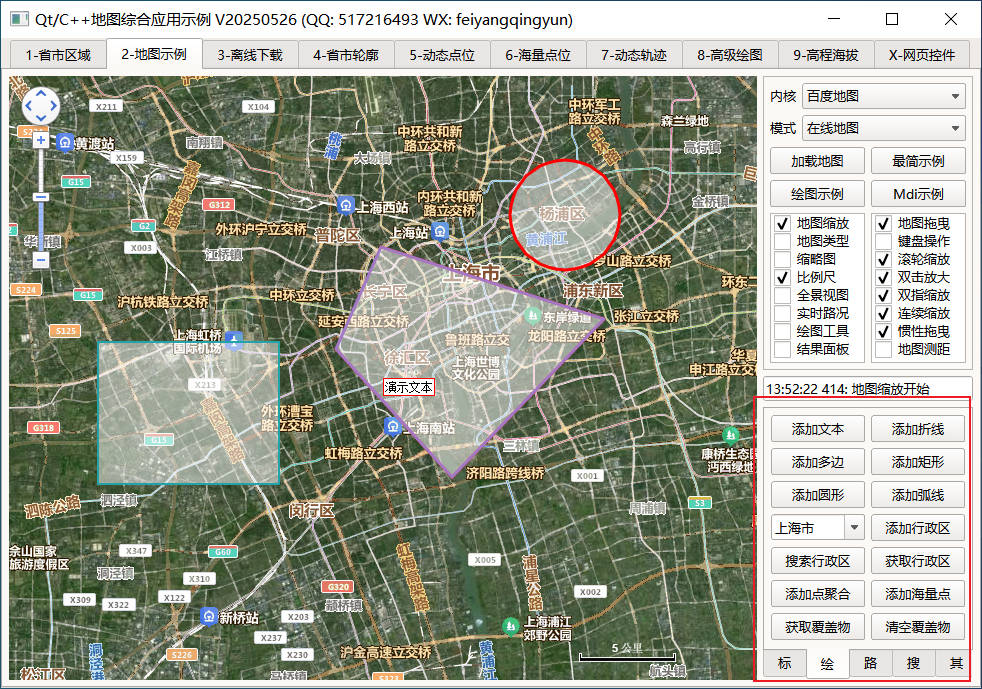

二、效果图
三、相关代码
- 将core_map（地图组件）/core_webview（浏览器组件）这两个组件目录拷贝到你的项目目录，并在pro中填写引入代码加入到你的项目中。$$PWD/../表示上级目录。
include ($$PWD/../core_map/core_map.pri)
include ($$PWD/../core_webview/core_webview.pri)
- 在pro中启用地图内核，比如百度地图内核对应需要在pro文件中增加一行定义 DEFINES += baidux，天地图内核对应 DEFINES += tianx。如果是vsqt环境，添加的位置大概在属性-》配置属性-》C/C++-》预处理器。
- 引入头文件。
#include "webview.h"
#include "maphelper.h"
#include "mapobjbase.h"
- 新建一个窗体，上面放一个布局，推荐用表格布局 gridlayout，可以放多个浏览器控件。
- 实例化浏览器类和地图类。
//实例化浏览器控件
WebView *webView = new WebView(this);
//加入到布局
webView->setLayout(ui->gridLayout);
//实例化地图类/参数2表示何种地图内核
MapObjBase *mapObj = MapHelper::getMapObj(this, MapCore_BaiDu);
//传入网页控件用于执行函数
mapObj->setWebView(webView);
//直接加载地图
mapObj->load();
//异步加载地图
//QMetaObject::invokeMethod(mapObj, "load", Qt::QueuedConnection);
- 所有地图相关的函数接口在MapObjBase类中，可以打开mapobjbase.h查看具体说明。
- 地图中大部分的功能都是通过执行js函数来触发，比如添加标注、添加折线图等。这些必须严格按照提供的js函数名称和参数来执行。对应示例都提供了相关的调用方法。
- 部分函数接口。
QString js;
//设置地图级别(值越大放大/越小缩小)
js = "setZoom(9)";
//街道图卫星图切换(0-街道图/1-卫星图/2-混合图)
js = "setMapType(1)";
//添加一个标记(北京那边)
js = QString("addMarker('测试点', '测试地址', '', '', 100, '%1', 2)").arg("116.475836,40.251114");
//最终通过浏览器控件执行
webView->runJs(js);
- 浏览器组件使用示例。
//实例化浏览器控件
WebView *webView = new WebView(this);
//加入到布局
webView->setLayout(ui->verticalLayout);
//打开网址
webView->load("https://www.baidu.com", "", "");
四、相关地址
- 国内站点：https://gitee.com/feiyangqingyun
- 国际站点：https://github.com/feiyangqingyun
- 个人作品：https://blog.csdn.net/feiyangqingyun/article/details/97565652
- 文件地址：https://pan.baidu.com/s/1ZxG-oyUKe286LPMPxOrO2A 提取码：o05q 文件名：bin_map.zip
五、功能特点
5.1 地图功能
- 支持多种地图内核，默认采用百度地图，可选高德地图、天地图、腾讯地图、谷歌地图等。
- 同时支持在线地图和离线地图两种模式，离线地图方便在不联网的场景中使用。
- 支持各种地图控件的启用，比如地图导航、地图类型、缩略图、比例尺、全景导航、实时路况、绘图工具、结果面板等。
- 支持多种地图功能的动态启用禁用，比如地图拖曳、键盘操作、滚轮缩放、双击放大、连续缩放、地图测距等。
- 提供众多js函数接口用于交互，参数极其丰富，能够想到的应用场景需求都有。
- 统一的信号槽机制，地图中的结果统一信号发送出去，收到后根据type类型区分。
- 支持地图交互，比如鼠标按下获取对应位置的经纬度。单击标注点弹出对应点的信息。
- 支持添加标注、删除标注、移动标注、清空标注。
- 标注点可以指定图标图片和尺寸，支持gif动图，支持指定以图片中心对齐还是底部中心对齐。可以设置旋转角度，带富文本提示信息。
- 标注点事件支持单击发信号通知和自己弹框显示信息。
- 提供地址转坐标和坐标转地址接口。
- 支持各种图形绘制，包括折线图、多边形、矩形、圆形、弧线等。
- 可显示悬浮的绘图工具栏，直接在地图上划线、标注点、矩形、圆形等。
- 支持各种区域搜索，比如矩形区域、圆形区域，可以按照关键字匹配将搜索结果显示在地图中。
- 可动态添加离线的行政区边界点数据。可以搜索行政区划并获取该区域的边界点数据。数据可以保存到文件以便离线使用。
- 支持点聚合功能，多个小标注点合并到一个大标注点，防止点密集导致交互不友好。
- 可以添加海量点，每个点都可以单击获取对应坐标和信息。
- 所有的覆盖物信息比如标注点、矩形、多边形、折线图等，都可以主动获取对应的信息比如坐标点和路径等。
- 支持路径规划，支持公交路线、自驾路线、步行路线、骑行路线，不同查询支持不同策略，可选最少时间、最少换乘、不走高架等。
- 路径规划结果可以显示在地图中，也可以获取到路径点坐标集合。这个数据可以保存到文件，以便发给机器人或者无人机做导航用来轨迹移动。
- 可以设置不同的地图视图比如街道图、卫星图、混合图。
- 可以设置不同的样式，比如午夜蓝、青草绿等样式风格。
- 可以设置地图的旋转角度和倾斜角度。
- 提供经纬度坐标纠偏转换功能，比如传入的GPS坐标需要转换到百度地图坐标或者高德地图坐标。各种坐标系转换全部离线函数，支持地球坐标系WGS-84、火星坐标系GCJ-02、百度坐标系BD-09之间的互相转换，涵盖了各种地图的坐标系。
- 提供动态轨迹点移动功能，按照给定的经纬度坐标集合平滑移动。
- 同时支持qwidget和qml，支持编译到安卓系统运行。
5.2 其他功能
- 提供离线地图下载模块，可以选择不同的地图内核比如百度地图或者谷歌地图，不同的地图类型比如下载街道图还是卫星图，不同的地图层级，多线程极速下载。
- 表格行实时显示对应的瓦片下载进度，有下载超时时间，重试次数，每个瓦片下载完成都发送信号通知，参数包括下载用时。
- 提供省市轮廓图下载模块，自动下载各个地区的轮廓图，保存到脚本文件或者文本文件。
- 支持手动调整不同区域的轮廓边界，调整后可以主动获取调整后的边界点集合。
- 提供动态点位示例，手动在地图上选点并添加标注，附带自定义的信息比如速度和时间等。
- 提供海量点位示例，批量添加标注点、点聚合、海量点。用于测试环境中支持的最大点位性能。
- 提供动态轨迹示例，在地图上鼠标按下选择起点和终点后，查询路线，获取路径轨迹点，模拟轨迹平滑移动。可以筛选数据将过多的路径点筛选到设定的点数。

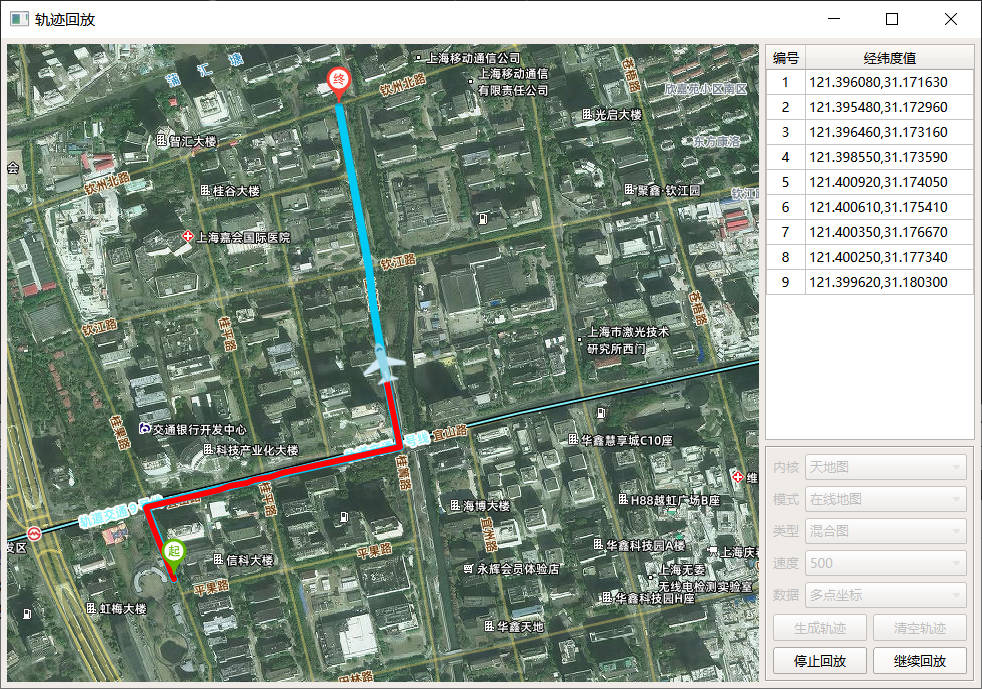

- 提供轨迹回放示例，按照指定的轨迹点列表回放，也可以导入轨迹点数据进行回放。同时支持在街道图、卫星图、混合图中回放轨迹。
- 提供省市区域地图示例，采用echart组件，同时支持闪烁点图、迁徙图、区域地图、世界地图、仪表盘等。可以设置标题、提示信息、背景颜色、文字颜色、线条颜色、区域颜色等各种颜色。
- 省市区域地图示例，内置世界地图、全国地图、省份地图、地区地图，可以精确到县，所有地图全部离线使用。可设置城市的名称、值、经纬度集合。
- 内置通用浏览器组件，同时支持webkit/webengine/miniblink等内核。提供网页控件示例，演示打开网页和本地网页文件。
- 支持任意Qt版本、任意系统、任意编译器。
