模拟电路

恒流源

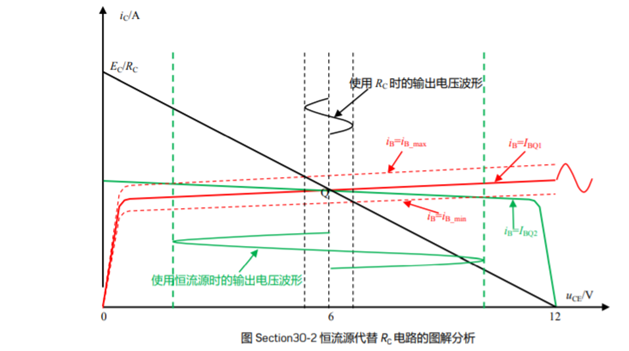

小信号ib波动影响输出特性曲线,红色虚线内

电阻的交点为黑实线, 放大较小.

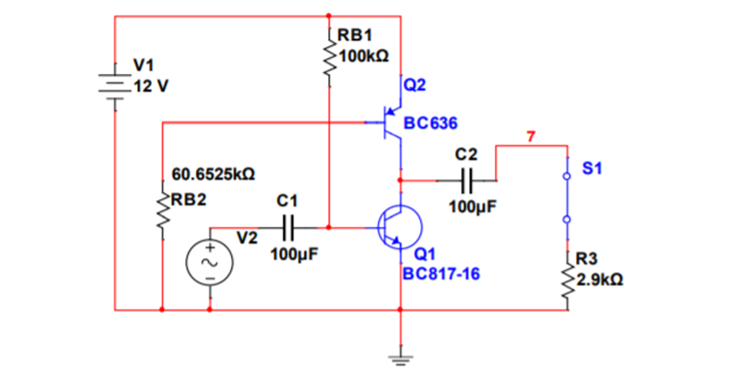

恒流源(BJT), 由于它的曲线比较平坦, 则放大倍数变得很大

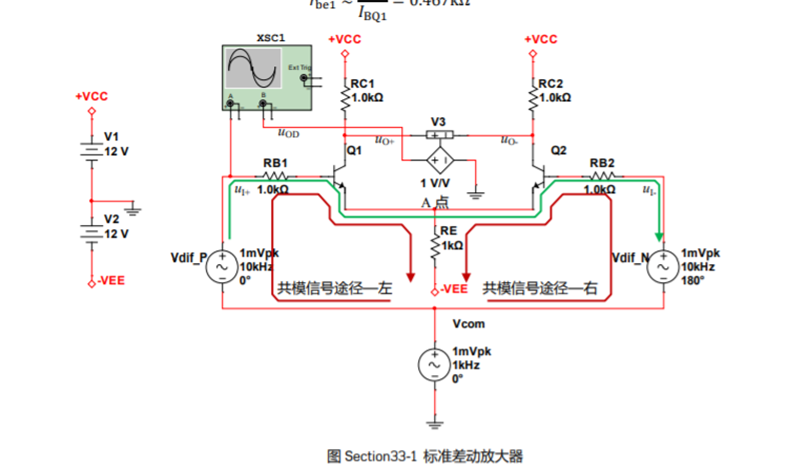

差分放大器

我们的目的是放大差模信号, 虚弱共模信号的放大倍数.

共模信号由于在A点大小一样, 且皆汇入RE, 则回来如红线所示.

差模信号, 由于大小相反, 则在A点的电流方向, 不经过RE路径, 基尔霍夫定律(KCL).
