草绘1

记录Creo草图学习

图片测试：

2.1 草绘创建：

1. 草绘创建，按软件指示创建草绘，注意最好不用采用中文名。
2. 工作目录，优先设置工作目录，在文件→选项→环境，找到工作目录设置。
3. 操作，鼠标中键是确认键，与其它软件略有不同。
4. 简单标注参考solidworks的操作，但有一些不同。其中creo会自动生成弱尺寸，还有强尺寸、尺寸锁定。

2.2 直线标注：

1. 可以按快捷键D，进行标注，选择直线，再按中键确认，接着就可以标其它尺寸，也可以接着按中键退出标注。
2. 当画好标线后，creo会自动生成弱尺寸，如果手动标注；生成的是强尺寸，但需要注意的是强尺寸仍然可以拖动进行修改。
3. 画图的时候不要出现弱尺寸，选中标注的尺寸，软件会在右上方显示一行菜单，可以选择为锁定。

4. 注意标注直线的对齐尺寸与线性尺寸的方法.

2.3 标注冲突的处理：

1. 出现冲突，可以选择删除一个冲突的尺寸或者约束，也可以将尺寸转为参考（解释）尺寸，尺寸边会出现“参考”两个字。

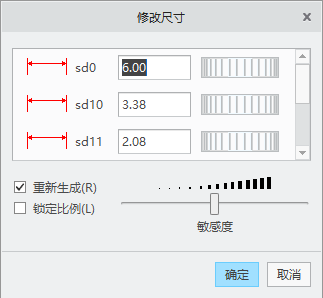

2.4 统一尺寸修改命令：

1. 这个命令挺好用的，先选择所有命令，再点修改, 注意其中的重新生成和比例设置。我觉得把重新生成命令取消会好些。PS：sw中的标注会自动缩放尺寸，比较人性化。


2.5 文件的保存，试除，删除打开方式重命名：

1. creo保存会产生不同的版本，默认在creo打开显示的文件是最新版本。一定要在文件中选择打开，不要在文件夹中双击打开，拖进来也是可以的。
2. 当文件关闭后，该文件仍然是creo的内存中，需要在软件中拭除改件。否则会影响最新的图纸。
3. 需要在软件中用重命名功能给文件重命名，不要在文件夹中修改文件名。
4. 打开一个文件，在软件选项中可以操作删除该文件的旧版本；打开中可以选择显示文件多个版本。(工具→所有版本), 打开不同的文件，creo会出现多个窗口，互不影响。PS：以后creo要是搞个多标签管理器就好了.
5. 拭除内存中的文件，有两个好处：一是使软件运行速度快，二是防止同名文件冲突。

2.6 构造线、中心线与镜像命令，对称标注：

1. 构造线与中心线是的区别，构造线是几何对称中心，可以当作旋转中心，而中心线是普通的参考中心线。
2. 镜像命令，即常规操作的镜像，可以点关于中心线镜像。

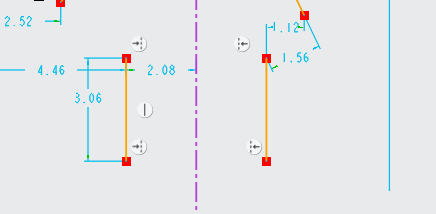

3. 对称标注有一个独有方法: 对于一个对称点，点击点，点击中心线，再点击点，按中键即生成对称标注了。这个与sw不一样，sw移动鼠标则会自动出现对称标注。


2.7 矩形、圆的做法与标注

1. 矩形、圆的画法与sw类似，自己体会。
2. 标注圆的半径与直径与sw略有不同，半径是正常标注，直径是双击圆进行标注。
3. 角度标注时，注意尺寸的位置与鼠标的位置是有关的。

2.8 圆弧的做法与标注：

1. 圆弧有几种方法：三点及相切，也可以画同心圆弧。
2. 圆弧长标注类似sw方法，即选择两端点，再点圆弧。
3. 圆锥弧，这个标注尺寸范围在0-1之间，越接近1则越尖。

2.9 倒圆角与倒直角的做法：

1. 倒圆角会影响弱尺寸，注意尺寸的类型，并根据情况修改。
2. 倒直角类似，creo可以倒圆弧，我认为就是一种椭圆弧，并可以进行标注长轴与短轴。
3. 倒角可以选择是否可以显示构造点与线。建议显示构造点与线。

2.10 椭圆的画法与标注：

1. 椭圆的画法与标注与sw一样，自己参考一下。

2.11 样条线，圆锥弧度，点，坐标系

1. 注意样条的控制点，可以设置不显示控制点，即用控制点修改（最常使用）。
   1.1 梳形图可以查看样条曲线的曲率过渡情况。
   1.2 可以对样条曲线进行角度标注。
2. 点工具可以在两条交叉线上设置交点。
3. 坐标系可以设置参照系。
4. 圆锥弧线自带中心线，可标注锥度0-1.

2.12 构造模式

1. 即构造线模式，画出的所有线都是构造线（不经常使用的）。

2.13 草绘中约束详解

1. 这些约束同solidworks中的约束。注意约束的符号。
2. 注意水平对齐功能，如第二条线的端点与第一条线端点水平约束。
3. 不要过度约束。

2.14 草绘修剪方法

1. 类似sw操作，打断功能操作不错。
2. 用修剪功能时，采用拖拽即可。
3. 拐角功能的使用：修剪与交点（有点类似延伸功能）。

2.15 旋转和调整大小命令

1. 旋转：全选要旋转的对象后会看到操作符如中心符号与放大缩小符号。
   1.1 也可以指定旋转中心。
2. 调整大小，注意比例设置。

2.16 导入外部数据的用法

1. 草绘→文件系统，找到所要导入的草绘。
2. 导入后，可以进行移动，旋转和缩放。
3. 另，也可以导入cad文件。

2.17 选项板的调用

1. 调出选项板，双击则会调用，可以进行缩放，移动和旋转。
2. 默认单位为1mm。
3. 注意旋转中心可以修改。

2.18 草绘文本命令详解

1. 从上与从下定义是不一样的，会影响文字的方向。
2. 可以创建水平，设置文字的角度。
3. 可修改字体、添加符号等。
4. 可将文字放置在样条曲线上。

2.19 草绘检查命令

1. 重叠检查：若两条线重叠，则变红。
2. 封闭空间检查。
3. 检查开放端，比如直线的两端是有红色的方块，表示是开放端。

2.20 草绘中其它标注

1. 创建参照尺寸（尺寸后面具有“参照”两个字）。
2. 周长尺寸，比如按周长控制一个圆的大小，注意选择驱动尺寸，比如圆的直径。
3. 但是在同一个草图中，不能有两个周长尺寸，这个我觉得不好用。
