实验3 多个段的汇编源程序编写与调试

四、实验结论

1.实验任务1

源代码如下：

assume cs:code, ds:data
data segment
db 'Nuist'
db 5 dup(2)
data ends

code segment
start:
mov ax, data
mov ds, ax

mov ax, 0b800H
mov es, ax

mov cx, 5
mov si, 0
mov di, 0f00h
s: mov al, [si]
and al, 0dfh
mov es:[di], al
mov al, [5+si]
mov es:[di+1], al
inc si
add di, 2
loop s

mov ah, 4ch
int 21h
code ends
end start

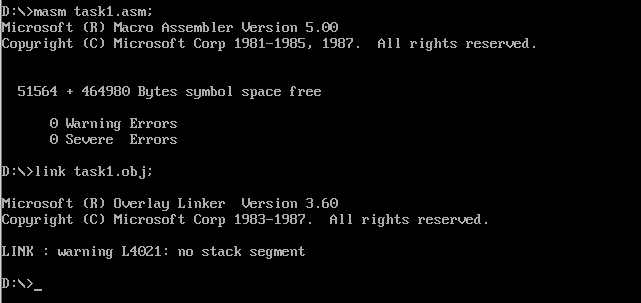

首先对task1.asm进行汇编连接：

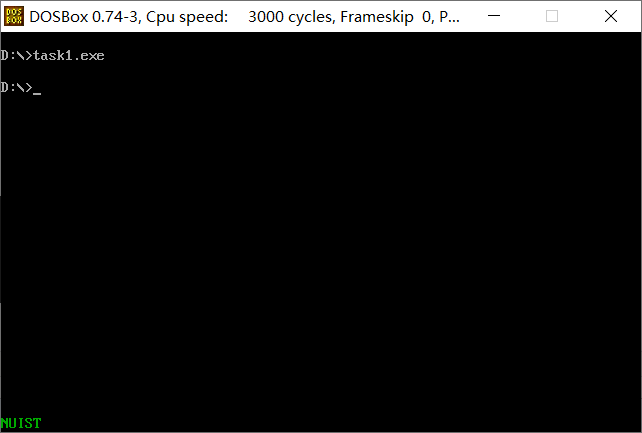

直接执行观察到屏幕左下角出现NUIST绿色字符：

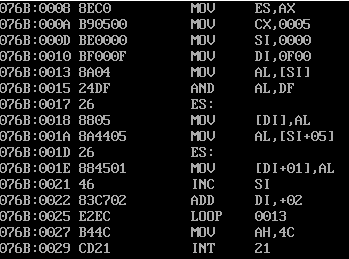

 然后对生成的task1.exe进行debug，首先进行反汇编，然后根据反汇编执行到movah,4c前

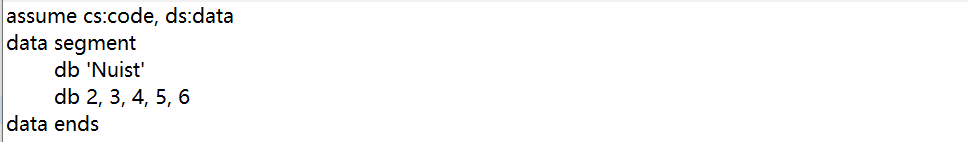

将程序line4的数据进行修改如下：

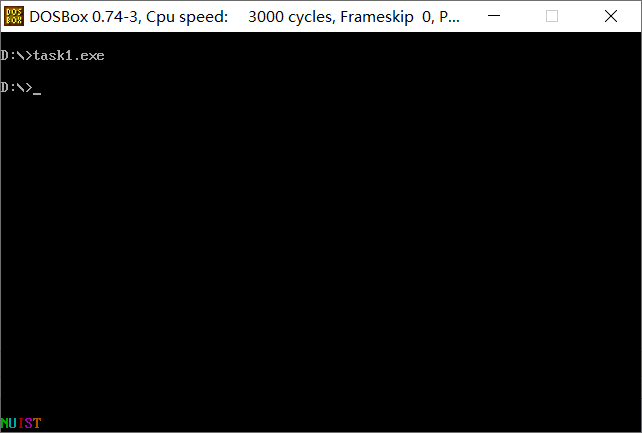

 重新进行汇编链接运行结果如下：

 可以猜测line4中的数据时用于控制对应字符的颜色，并且2对应的是绿色，因此由本来的数组数据全2改成2，3,4,5,6时就只有字符N为绿色

2.实验任务2

源代码如下：

assume cs:code,ds:data
data segment
db 23, 50, 66, 71, 35
data ends

code segment
start:
mov ax,data
mov ds,ax
mov cx,5
mov si,0

s: mov ax,0
mov al,[si]
mov bl,10
div bl

add al,30h
add ah,30h
mov [si+5],al
mov [si+6],ah //将对应字符数据存于原数据段后

mov ah,2
mov dl, [si+5]
int 21h

mov ah,2
mov dl, [si+6]
int 21h

mov ah,2
mov dl, 32
int 21h

inc si
loop s
mov ah,4ch
int 21h
code end
end start

运行截图如下：



 3.实验任务3

源代码task.asm如下：

assume cs:code, ds:data, ss:stack
data segment
  dw 0123h, 0456h, 0789h, 0abch, 0defh, 0fedh, 0cbah, 0987h
data ends

stack segment
  dw 0, 0, 0, 0, 0, 0, 0, 0
stack ends

code segment
start:  mov ax,stack
        mov ss, ax
        mov sp,16

        mov ax, data
        mov ds, ax

        push ds:[0]
        push ds:[2]
        pop ds:[2]
        pop ds:[0]

        mov ax,4c00h
        int 21h

code ends
end start

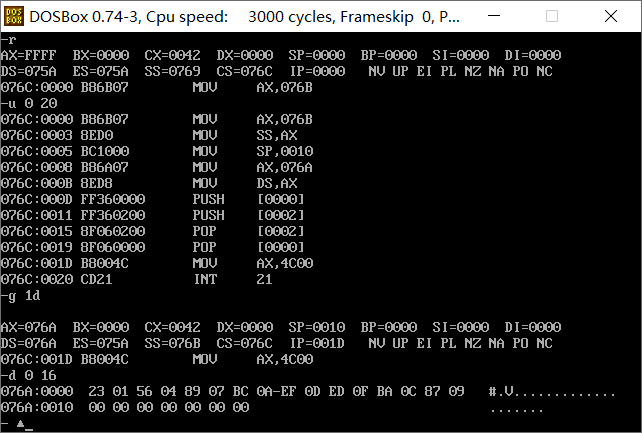

对程序进行debug截图如下：

 回答：

①由d命令可以观察到数据段数据无变化

②cpu执行程序，程序返回前，cs=076cH,ss=076bH,ds=076aH

③设程序加载后，code段地址为X，则data段地址为X-2,stack段地址为X-1

 4.实验任务4

源代码task4.asm如下：

assume cs:code, ds:data, ss:stack
data segment
  dw 0123h, 0456h
data ends

stack segment
  dw 0, 0
stack ends

code segment
start:  mov ax,stack
        mov ss, ax
        mov sp,16

        mov ax, data
        mov ds, ax

        push ds:[0]
        push ds:[2]
        pop ds:[2]
        pop ds:[0]

        mov ax,4c00h
        int 21h

code ends
end start

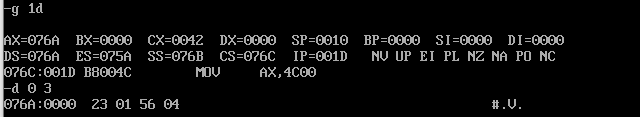

对汇编链接好的task4.exe进行debug截图如下：

 答：①cpu执行程序，程序返回前，data段中的数据为多少？

与原数据不变

②cpu执行程序，程序返回前，cs=076ch,ss=076bh，ds=076ah。

③设程序加载后，code段的段地址为X，则data段的段地址为X-2，stack段的段地址为X-1。

④如果段中的数据占N个字节，则程序加载后，该段实际占有的空间为（N/16+1）*16取整。

5.实验任务5

task5.asm源代码如下：

assume cs:code, ds:data, ss:stack

code segment
start:  mov ax,stack
        mov ss, ax
        mov sp,16

        mov ax, data
        mov ds, ax

        push ds:[0]
        push ds:[2]
        pop ds:[2]
        pop ds:[0]

        mov ax,4c00h
        int 21h

code ends
data segment
  dw 0123h, 0456h
data ends

stack segment
  dw 0,0
stack ends
end start

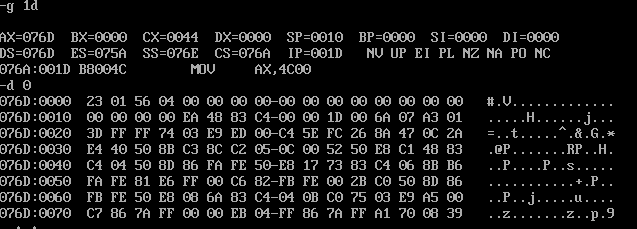

对汇编链接后生成的task5.exe进行debug截图如下：

答：①由d命令可以观察到数据段数据为0123h和0456h

②cpu执行程序，程序返回前，cs=076aH  ss=076eH  ds=076dH

③设程序加载后，code段的段地址为x，则data段的段地址为x+3，stack段的段地址为x+4

 6.实验任务6

如果将实验任务3，4，5中的最后一条伪指令“end start”改为“end”（也就是说，不指明程序的入口），则哪个仍然可以正确执行？请说明原因。

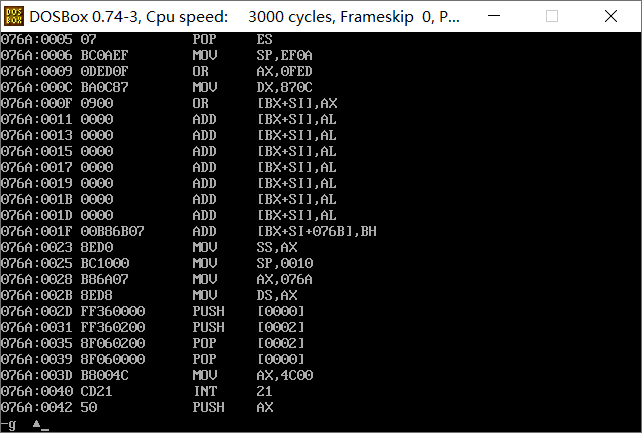

实验任务3修改后Debug：

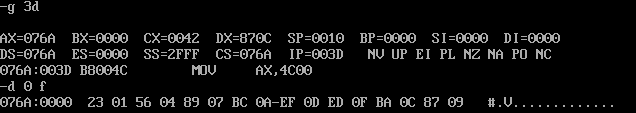

 以上为u 0 42的结果，可以发现修改前反汇编是从代码段开始，而修改后从ip:0即数据段开始进入，然后进行g命令执行若按照本来的g d则执行不完应该执行的代码，必须执行到40才能执行完本来的代码段，并且有可能因为执行数据段无关代码而发生错误：

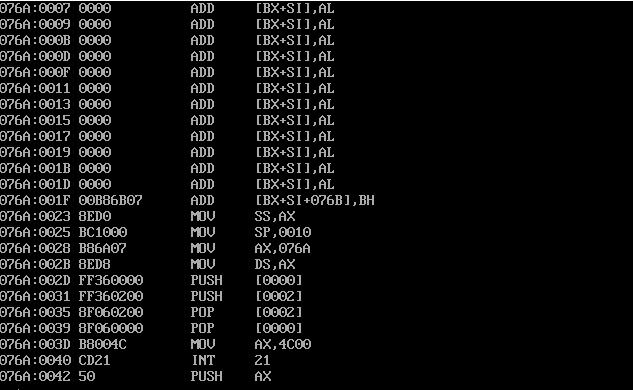

 实验任务4修改后debug，进行反汇编：

 与实验任务3一样，是从数据段开始，不能用原来的命令通过g命令正常执行；

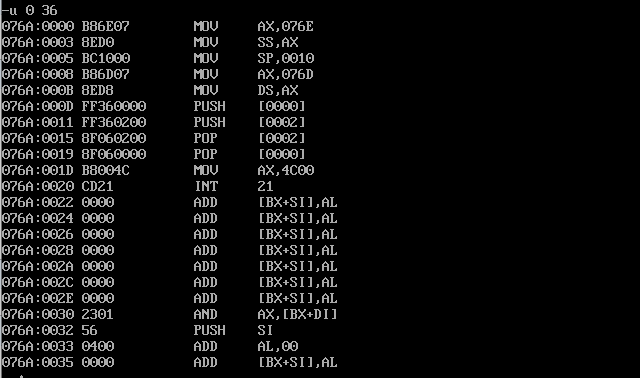

实验任务5修改后debug，进行反汇编如下：

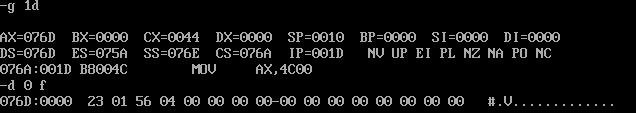

 使用g命令执行：

 可以看见其正常执行，因为其代码段位于其他段前，所以无论有没有表明代码段入口都不影响。



7.实验任务7

task7.asm源代码如下：

assume cs:code
a segment
  db 1,2,3,4,5,6,7,8
a ends

b segment
  db 1,2,3,4,5,6,7,8
b ends

c segment   ; 在集成软件环境中，请将此处的段名称由c→改为c1或其它名称
  db 8 dup(0)
c ends

code segment
start:
    mov ax,a
    mov ds,ax

    mov ax,c
    mov es,ax

    mov si,0
    mov cx,8
s:    mov ax,0
    mov al,[si]
    add al,[si+16]
    mov es:[si],al
    inc si
    loop s

    mov ax,4c00h
    int 21H
code ends
end start

使用debug执行截图如下：

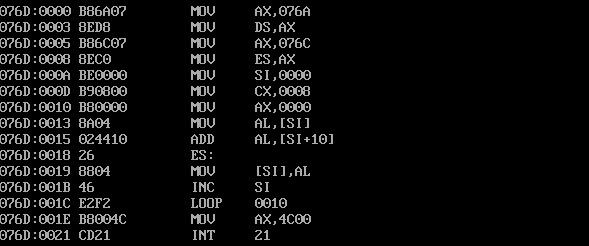

u命令进行反汇编：

g命令执行：

 d命令查看c数据段内容发现执行成功





 8.实验任务8

task8.asm代码如下：

assume cs:code
a segment
  dw 1,2,3,4,5,6,7,8,9,0ah,0bh,0ch,0dh,0eh,0fh,0ffh
a ends

b segment
  dw 8 dup(0)
b ends

code segment
start:
    mov ax,a
    mov ds,ax

    mov ax,b
    mov ss,ax

    mov cx,8
    mov si,0
    mov sp,0010h

s: push [si]
    add si,2
    loop s
    mov ax,4c00h
    int 21h
code ends
end start

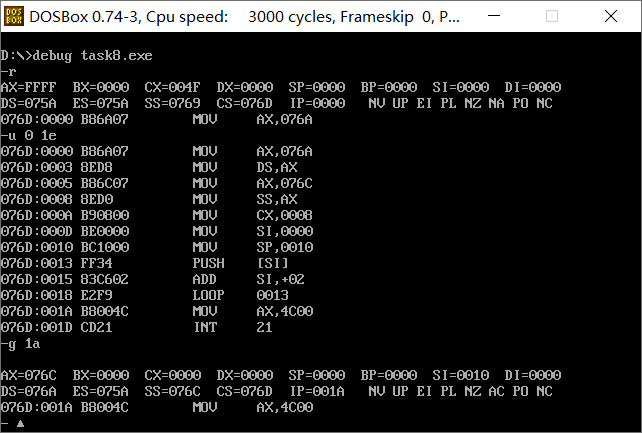

debug执行截图如下：

d命令查看成功逆序存入
