实验五：开源控制器实践——POX

（一）基本要求
1、POX的forwarding.hub

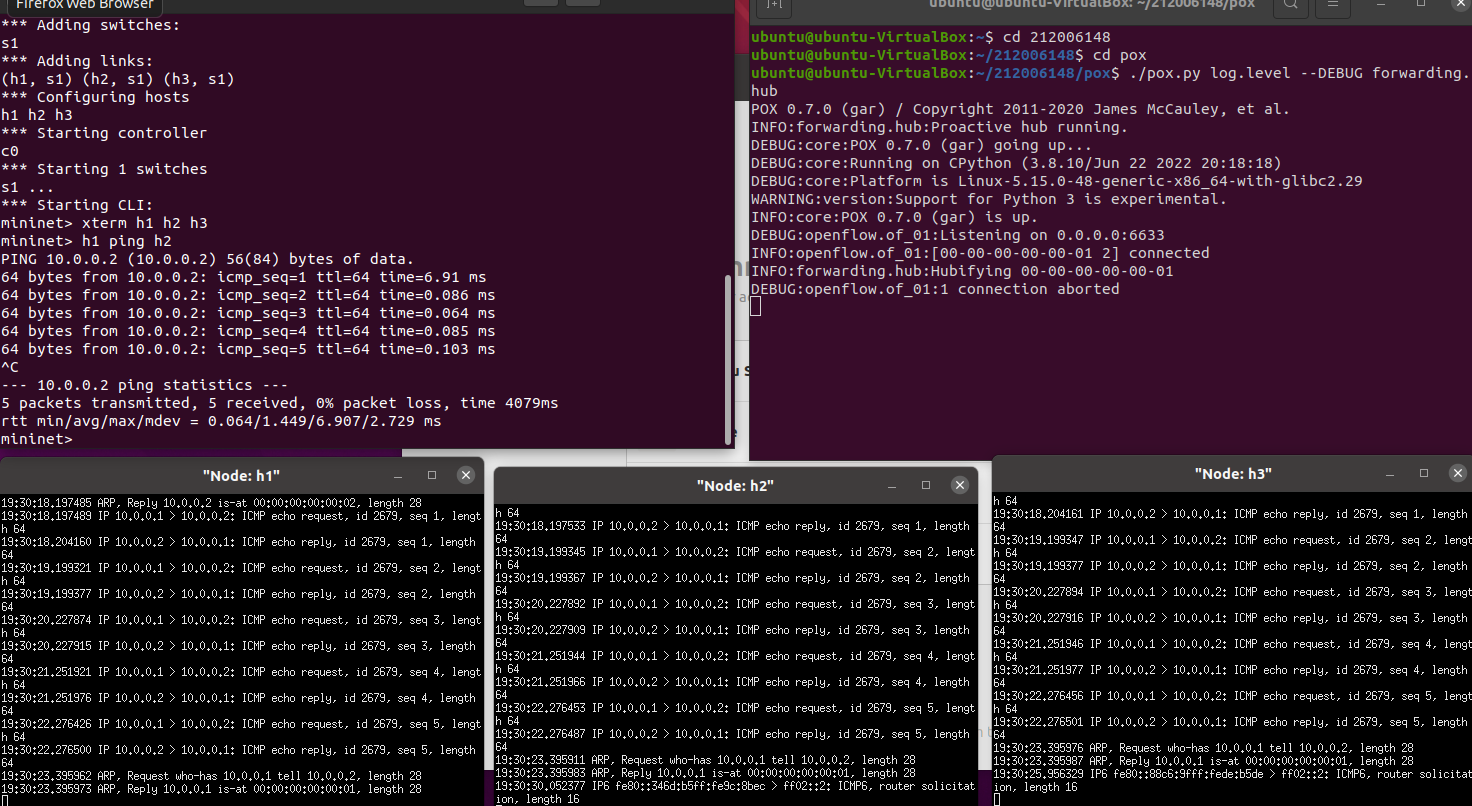

• h1 ping h2

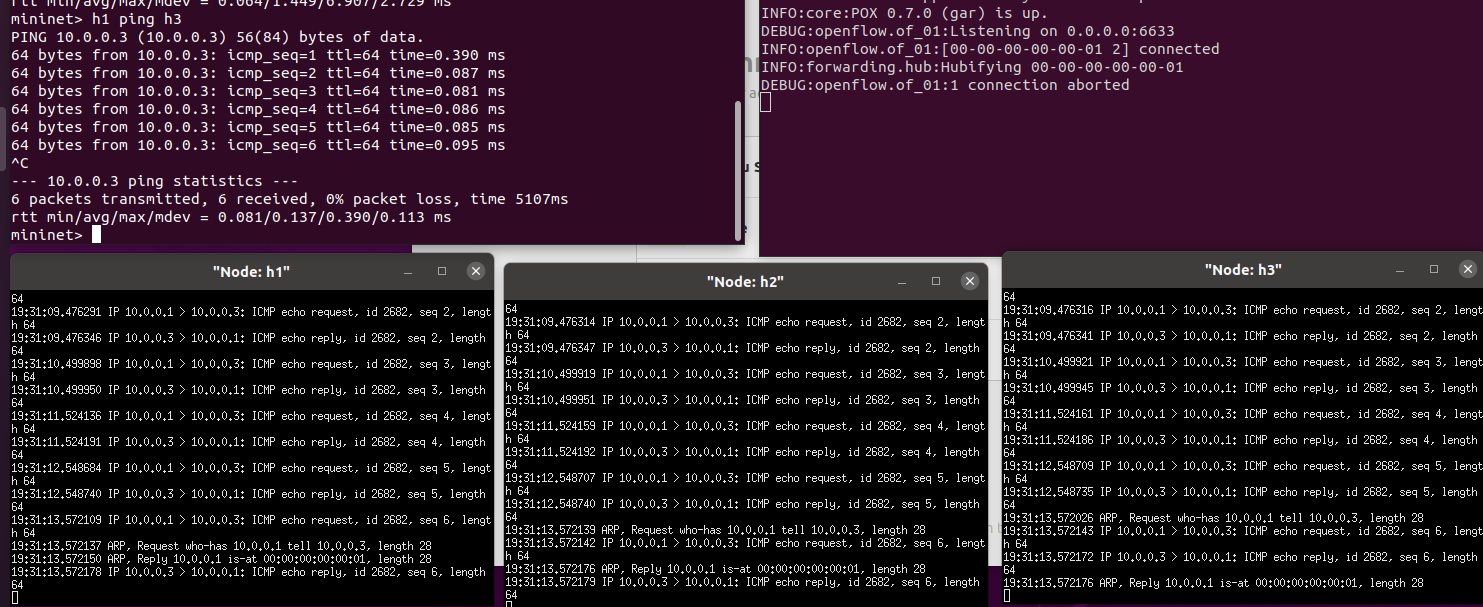

• h1 ping h3

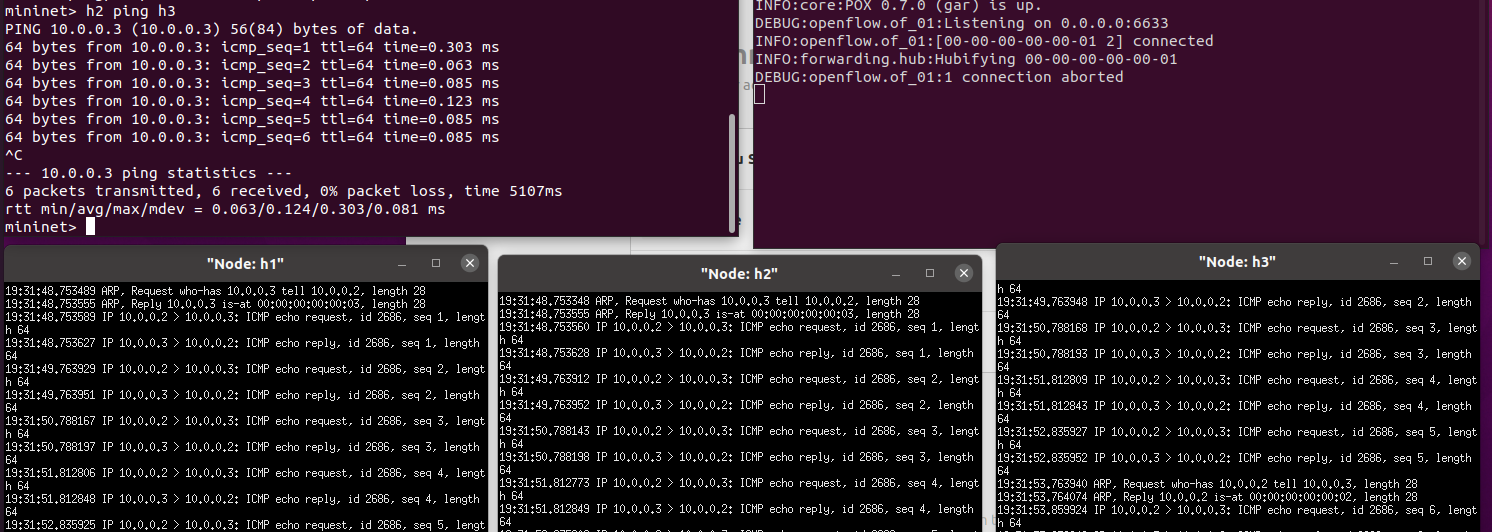

• h2 ping h3

  结论：将数据包广播转发

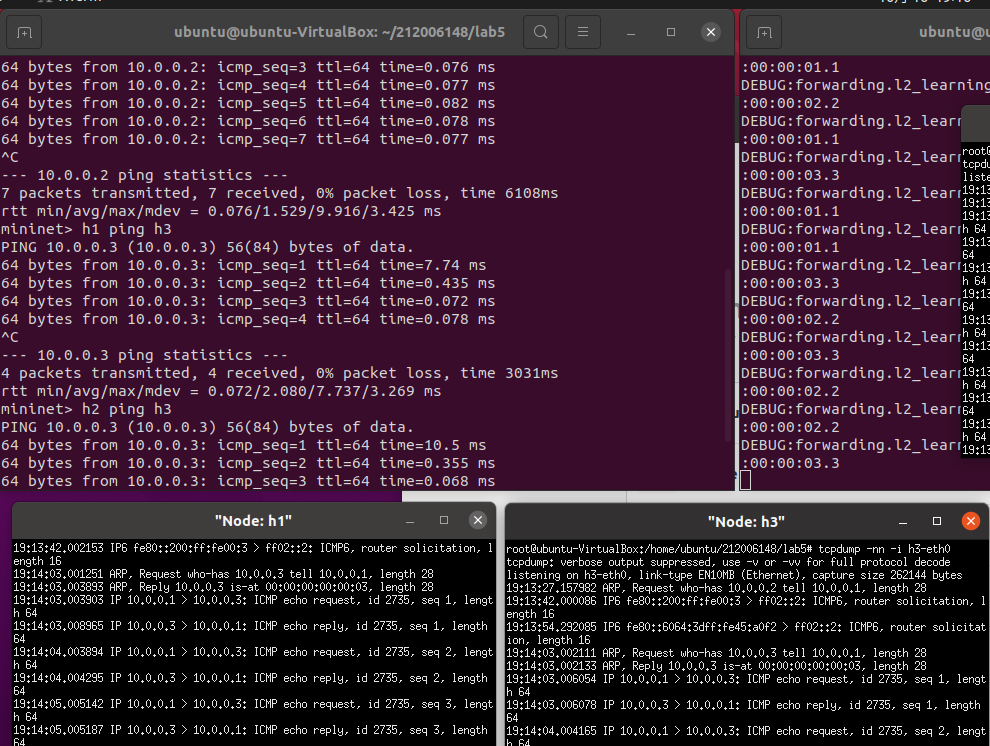

  2、POX的forwarding.l2_learning

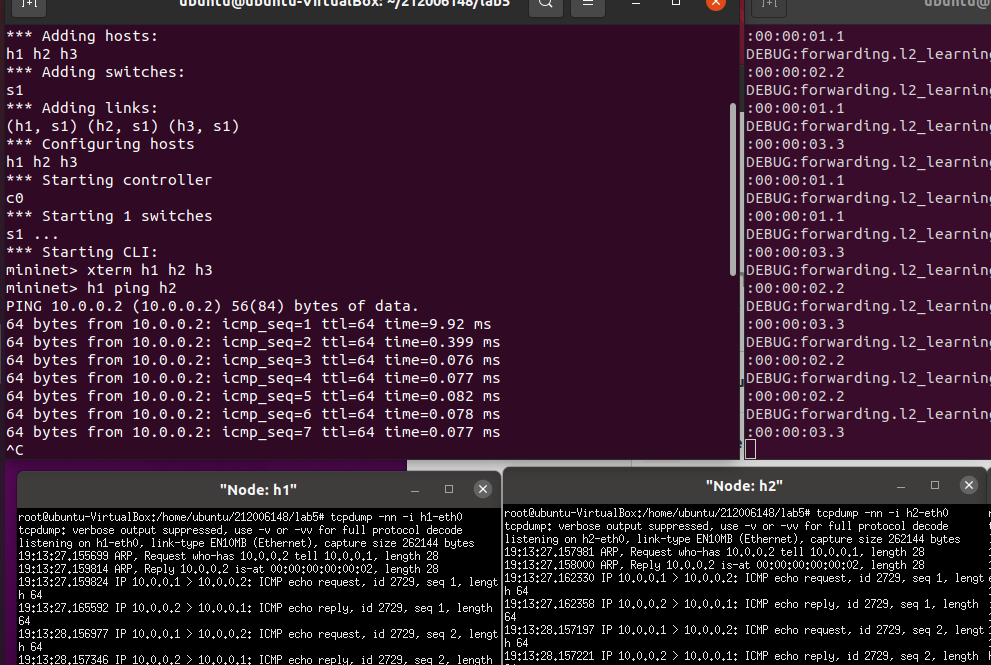

• h1 ping h2

• h1 ping h3

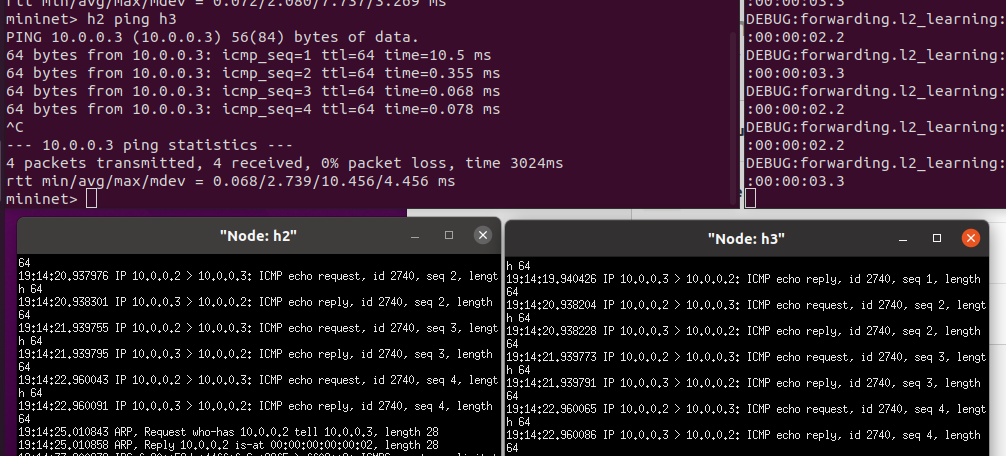

• h2 ping h3

  结论：只有相应主机可以抓到包

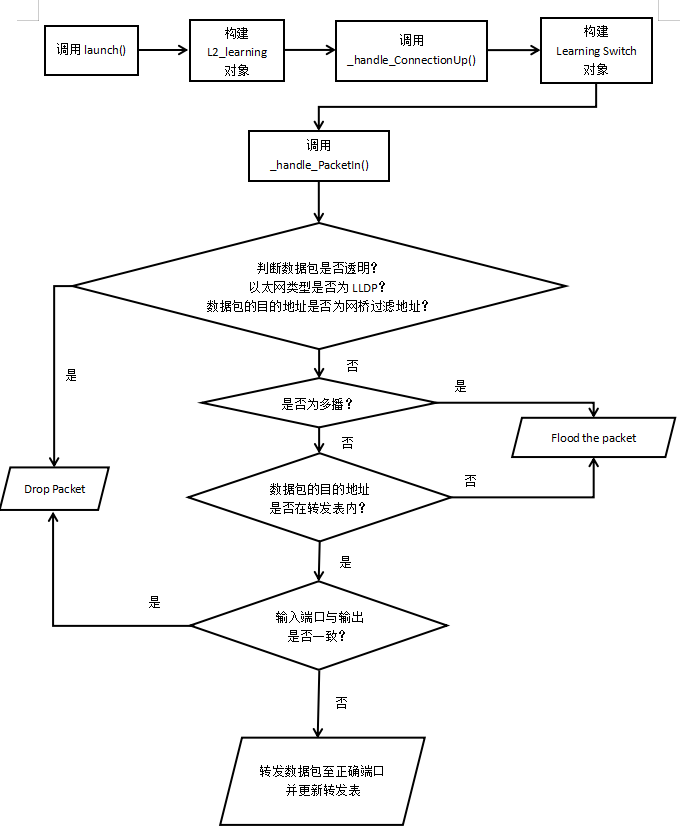

• 程序流程图

  （二）进阶要求

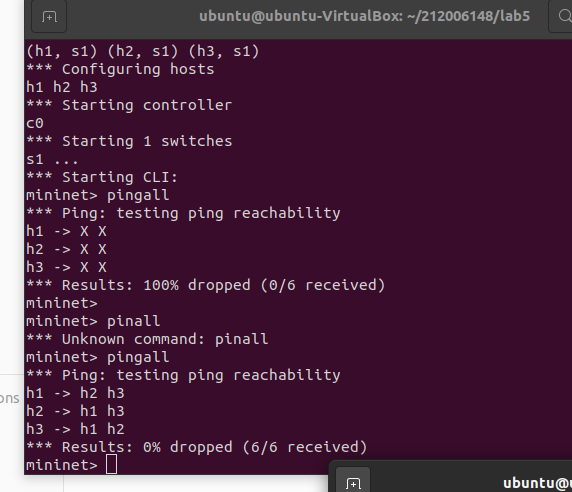

  1、重新搭建（一）的拓扑，此时交换机内无流表规则，拓扑内主机互不相通

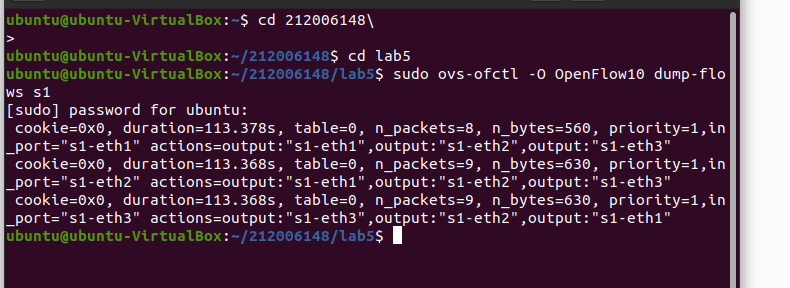

  ovs-ofctl交换机流表项

  代码如下

from pox.core import core
import pox.openflow.libopenflow_01 as of
from pox.lib.util import dpid_to_str, str_to_dpid
from pox.lib.util import str_to_bool
import time
from pox.openflow.of_json import *

def _handle_ConnectionUp(event):

	# 数据流从交换机的端口1转发出去
	msg = of.ofp_flow_mod()
	msg.priority = 1
	msg.match.in_port = 1
	msg.actions.append(of.ofp_action_output(port = 1))
	msg.actions.append(of.ofp_action_output(port = 2))
	msg.actions.append(of.ofp_action_output(port = 3))

	event.connection.send(msg)

	# 数据流从交换机的端口2转发出去
	msg = of.ofp_flow_mod()
	msg.priority = 1
	msg.match.in_port = 2
	msg.actions.append(of.ofp_action_output(port = 1))
	msg.actions.append(of.ofp_action_output(port = 2))
	msg.actions.append(of.ofp_action_output(port = 3))
	event.connection.send(msg)

	# 数据流从交换机的端口3转发出去
	msg = of.ofp_flow_mod()
	msg.priority = 1
	msg.match.in_port = 3
	msg.actions.append(of.ofp_action_output(port = 3))
	msg.actions.append(of.ofp_action_output(port = 2))
	msg.actions.append(of.ofp_action_output(port = 1))
	event.connection.send(msg)


def launch():
    core.openflow.addListenerByName("ConnectionUp", _handle_ConnectionUp)

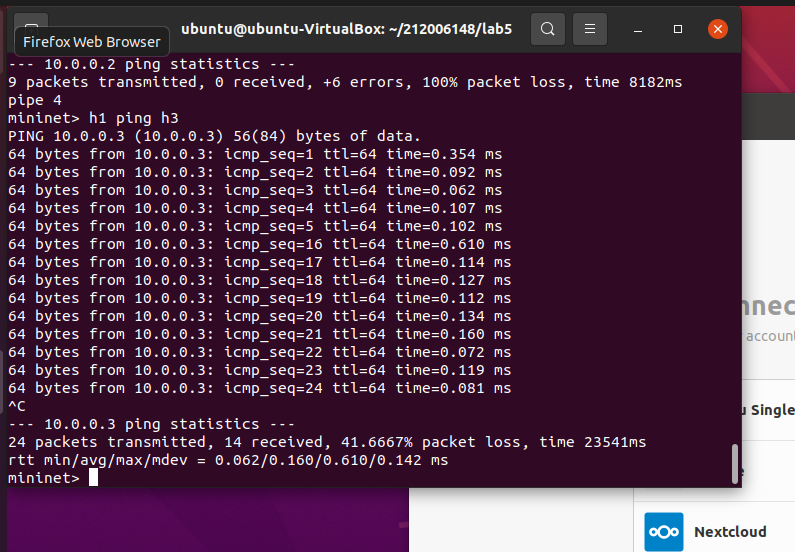

2、基于进阶1的代码，完成ODL实验的硬超时功能。

代码如下

from pox.core import core
import pox.openflow.libopenflow_01 as of

class SendPoxHardTimeOut(object):
    def __init__(self):
        core.openflow.addListeners(self)
    def _handle_ConnectionUp(self, event):


        msg = of.ofp_flow_mod()
        msg.priority = 3
        msg.match.in_port = 1
        msg.hard_timeout = 10  #硬超时10秒
        event.connection.send(msg)

        msg = of.ofp_flow_mod()
        msg.priority = 1
        msg.match.in_port = 1
        msg.actions.append(of.ofp_action_output(port = of.OFPP_ALL))
        event.connection.send(msg)


        msg = of.ofp_flow_mod()
        msg.priority = 3
        msg.match.in_port = 3
        msg.hard_timeout = 10
        event.connection.send(msg)

        msg = of.ofp_flow_mod()
        msg.priority = 1
        msg.match.in_port = 3
        msg.actions.append(of.ofp_action_output(port = of.OFPP_ALL))
        event.connection.send(msg)

def launch():
    core.registerNew(SendPoxHardTimeOut)

(三)个人总结
通过本次实验能够理解pox控制器的工作原理，基础部分会比较简单点，唯一的问题就是在开启pox的l2_learning出现下面这个问题

解决方法：把虚拟机重新启动一下就可以了。
进阶部分难度就提升了，特别是代码部分，进阶2不能直接在进阶1的上面添加硬超时10秒的代码，添加的后果就是超时30秒，需要重新写一个。

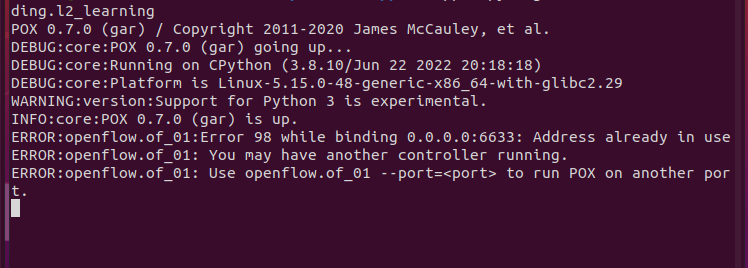

在运行pox的时候，出现了6633端口被占的情况，需要把占6633端口的给kill，用ps -ef |grep 6633查找。
在写SendPoxHardTimeOut文件时要在pox中写才能运行。
