led的进化
- 1.一个led亮100ns，灭400ns，循环
- 2.一个led亮2500ns，灭5000ns，亮7500ns，灭10000ns循环
- 3.以2500ns为变化周期，20000ns为一个循环，每个周期的亮灭模式由用户设置。
- 4.以tim*20/8 ns为变化周期，tim*20 ns为一个循环，每个周期的亮灭模式,tim由用户设置。
- 5.1最小周期相同（由用户指定），由多个ctrl控制多个led在其周期内循环亮灭
- 5.2最小周期相同（由用户指定），由多个ctrl控制多个led在其周期内循环亮灭,用例化模块的方法
- 6.每隔Tim秒，led的一个8状态周期tim循环一次，Tim>tim，两个参数都由用户设置。
module led_change1( //1.一个led亮100ns，灭400ns，循环
clk,
reset,
led
);
input clk;
input reset;
output reg led = 1'd1;
reg [4:0]counter0;
always@( posedge clk or negedge reset )
begin
if ( reset == 0 )
counter0 <= 5'b0 ;
else if (counter0 == 24 )
counter0 <= 0 ;
else
counter0 <= counter0 + 1'd1;
end
always@( posedge clk or negedge reset )
begin
if ( reset == 0 )
led <= 0 ;
else if (counter0 == 4 )
led <= ! led ;
else if (counter0 == 24 )
led <= ! led ;
else
led <= led;//记得
end
endmodule
module led_change2( //2.一个led亮2500ns，灭5000ns，亮7500ns，灭10000ns循环 clk, reset, led ); input clk; input reset; output reg led = 1'd1; reg [11:0]counter0; parameter mcnt = 1250 ; always@( posedge clk or negedge reset ) begin if ( reset == 0 ) counter0 <= 5'b0 ; else if (counter0 == mcnt - 1 ) counter0 <= 0 ; else counter0 <= counter0 + 1'd1; end // always@( posedge clk or negedge reset ) // begin // if ( reset == 0 ) // led <= 0 ; // else if (counter0 == mcnt * 1 / 10 - 1 ) // led <= ! led ; // else if (counter0 == mcnt * 3 / 10 - 1 ) // led <= ! led ; // else if (counter0 == mcnt * 6 / 10 - 1 ) // led <= ! led ; // else if (counter0 == mcnt * 10 / 10 - 1 ) // led <= ! led ; // else // led <= led;//记得 // end always@( posedge clk or negedge reset ) begin if ( reset == 0 ) led <= 0 ; else case( counter0 ) mcnt * 1 / 10 - 1 : led <= ! led ; mcnt * 3 / 10 - 1 : led <= ! led ; mcnt * 6 / 10 - 1 : led <= ! led ; mcnt * 10 / 10 - 1 : led <= ! led ; endcase end endmodule
module led_change3( //3.以2500ns为变化周期，20000ns为一个循环，每个周期的亮灭模式由用户设置。
clk,
reset,
ctrl,
led
);
input clk;
input reset;
input [7:0]ctrl;
output reg led ;
reg [9:0]counter0;
parameter mcnt = 1000 ;
always@( posedge clk or negedge reset )
begin
if ( reset == 0 )
counter0 <= 11'b0 ;
else if (counter0 == mcnt - 1 )
counter0 <= 0 ;
else
counter0 <= counter0 + 1'd1;
end
always@( posedge clk or negedge reset )
begin
if ( reset == 0 )
led <= 0 ;
else case( counter0 )
mcnt * 1 / 8 - 1 : led <= ctrl[0] ;
mcnt * 2 / 8 - 1 : led <= ctrl[1] ;
mcnt * 3 / 8 - 1 : led <= ctrl[2] ;
mcnt * 4 / 8 - 1 : led <= ctrl[3] ;
mcnt * 5 / 8 - 1 : led <= ctrl[4] ;
mcnt * 6 / 8 - 1 : led <= ctrl[5] ;
mcnt * 7 / 8 - 1 : led <= ctrl[6] ;
mcnt * 8 / 8 - 1 : led <= ctrl[7] ;
default led <= led ;
endcase
end
endmodule
module led_change4( //4.以tim*20/8 ns为变化周期，tim*20 ns为一个循环，每个周期的亮灭模式,tim由用户设置。.
clk,
reset,
ctrl,
tim,
led
);
input clk;
input reset;
input [7:0]ctrl;
input [9:0]tim;
output reg led ;
reg [9:0]counter0;
always@( posedge clk or negedge reset )
begin
if ( reset == 0 )
counter0 <= 11'b0 ;
else if (counter0 == tim - 1 )
counter0 <= 0 ;
else
counter0 <= counter0 + 1'd1;
end
always@( posedge clk or negedge reset )
begin
if ( reset == 0 )
led <= 0 ;
else case( counter0 ) //可以用第二个计数器的方法来设置判断条件
tim * 1 / 8 - 1 : led <= ctrl[0] ;
tim * 2 / 8 - 1 : led <= ctrl[1] ;
tim * 3 / 8 - 1 : led <= ctrl[2] ;
tim * 4 / 8 - 1 : led <= ctrl[3] ;
tim * 5 / 8 - 1 : led <= ctrl[4] ;
tim * 6 / 8 - 1 : led <= ctrl[5] ;
tim * 7 / 8 - 1 : led <= ctrl[6] ;
tim * 8 / 8 - 1 : led <= ctrl[7] ;
default led <= led ;
endcase
end
endmodule
module led_change4( //5.1以tim*20/8 ns为变化周期，tim*20 ns为一个循环，每个周期的亮灭模式,tim由用户设置。.
clk,
reset,
ctrl,
tim,
led
);
input clk;
input reset;
input [7:0]ctrl;
input [9:0]tim;
output reg led ;
reg [9:0]counter0;
always@( posedge clk or negedge reset )
begin
if ( reset == 0 )
counter0 <= 11'b0 ;
else if (counter0 == tim - 1 )
counter0 <= 0 ;
else
counter0 <= counter0 + 1'd1;
end
always@( posedge clk or negedge reset )
begin
if ( reset == 0 )
led <= 0 ;
else case( counter0 ) //可以用第二个计数器的方法来设置判断条件
tim * 1 / 8 - 1 : led <= ctrl[0] ;
tim * 2 / 8 - 1 : led <= ctrl[1] ;
tim * 3 / 8 - 1 : led <= ctrl[2] ;
tim * 4 / 8 - 1 : led <= ctrl[3] ;
tim * 5 / 8 - 1 : led <= ctrl[4] ;
tim * 6 / 8 - 1 : led <= ctrl[5] ;
tim * 7 / 8 - 1 : led <= ctrl[6] ;
tim * 8 / 8 - 1 : led <= ctrl[7] ;
default led <= led ;
endcase
end
endmodule
module led_change5_M( //5.2最小周期相同（由用户指定），由多个ctrl控制多个led在其周期内循环亮灭,用例化模块的方法
clk,
reset,
ctrlA,
ctrlB,
tim,
led
);
input clk;
input reset;
input [7:0]ctrlA,ctrlB;
input [9:0]tim;
output wire [1:0]led ;
led_change4 led_change4_sim0( //以tim*20/8 ns为变化周期，tim*20 ns为一个循环，每个周期的亮灭模式,tim由用户设置。
.clk(clk),
.reset(reset),
.ctrl(ctrlA),
.tim(tim),
.led(led[0])
);
led_change4 led_change4_sim1( //以tim*20/8 ns为变化周期，tim*20 ns为一个循环，每个周期的亮灭模式,tim由用户设置。
.clk(clk),
.reset(reset),
.ctrl(ctrlB),
.tim(tim),
.led(led[1])
);
endmodule
module led_change6( //6.每隔Tim秒，led的一个8状态周期tim循环一次，Tim>tim，两个参数都由用户设置。
clk,
reset,
ctrl,
tim,
Tim,
led
);
input clk;
input reset;
input [7:0]ctrl;
input [9:0]tim;
input [10:0]Tim;
output reg led ;
reg [10:0] counter0;
always@( posedge clk or negedge reset )
begin
if ( reset == 0 )
counter0 <= 9'b0 ;
else if (counter0 == Tim -1 )
counter0 <= 0 ;
else
counter0 <= counter0 + 1'd1;
end
always@( posedge clk or negedge reset )
begin
if ( reset == 0 )
led <= 0 ;
else case( counter0 ) //可以用第二个计数器的方法来设置判断条件
tim * 1 / 8 - 1 : led <= ctrl[0] ;
tim * 2 / 8 - 1 : led <= ctrl[1] ;
tim * 3 / 8 - 1 : led <= ctrl[2] ;
tim * 4 / 8 - 1 : led <= ctrl[3] ;
tim * 5 / 8 - 1 : led <= ctrl[4] ;
tim * 6 / 8 - 1 : led <= ctrl[5] ;
tim * 7 / 8 - 1 : led <= ctrl[6] ;
tim * 8 / 8 - 1 : led <= ctrl[7] ;
tim * 9 / 8 - 1 : led <= 0 ;
default led <= led ;
endcase
end
endmodule
注意：
1.需要用户指定的便需要设置输入端口，这是一个变量。
2.用if语句时可以用else 罗列其他没有写出的情况。而用case语句时应该用default xxxxx。语句实现，见上面3和4。同时，可以用if先列出复位信号的情况，再用else case罗列时钟信号的情况。
3.工程包含多个文件时，用set as top来激活指定要操作的文件。
4.乘除可以使用左右移位来实现，节省乘法器。
5.用顶层中例化模块的方法十分便捷有效，只需要把顶层的引脚分别分配给多个例化模块就可以了。要学会这么用，很快很好用。
6.多位宽既可以用来表示多个输出端口，也可以用来表示一个端口的不同时期的多个状态。

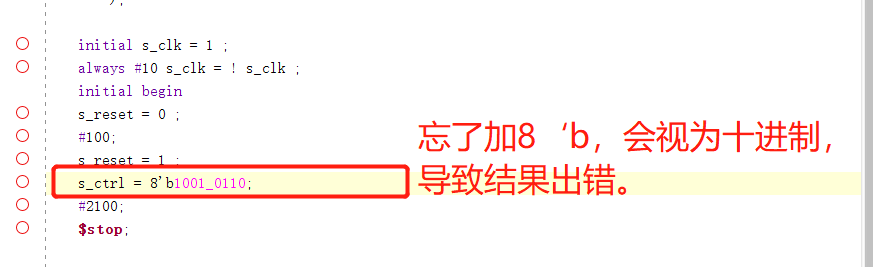

7.参数赋值时，要明确指定进制，不然会默认是十进制，有时候不注意就会出错。养成良好习惯。
8.错误：counter设定位宽太小，导致计数不到第二个else if就已经溢出，成为0，波形一直在重复前面的结果，后面的结果没有出现，难以看出错误。所以遇到我们设置的有些预期结果没有出现的情况，要检查一下计时器的位宽设置有没有出错。因为溢出不报错，但影响结果。
9.记住：仿真设置的例化module参数的位宽必须与原来module的参数位宽保持一致，不然虽然没有报错，但是输出会出错。
10.再次记忆：顶层设计时的输出端写为wire，底层是reg。顶层写reg会报错。
