MSTP原理和配置

一、MSTP的基本概念

　　1、MSTP网络层次

　　　　MSTP把一个交换网络划分成多个域，每个域内形成多棵生成树，彼此之间独立

　　2、MST Region【Multiple Spannig Tree Region】多生成树域，也叫【MST域】

　　　　2.1、一个局域网可以存在多个MST域，各个MST域之间在物理上直接或间接相连

　　　　2.2、MSTP网络中包含1个或多个MST域，每个MST域中包含1个或多个生成树实例

　　　　2.3、同一个MST域的设备具有以下特点：

　　　　　　a、都启动了MSTP

　　　　　　b、具有相同的域名

　　　　　　c、具有相同的VLAN到生成树实例映射配置

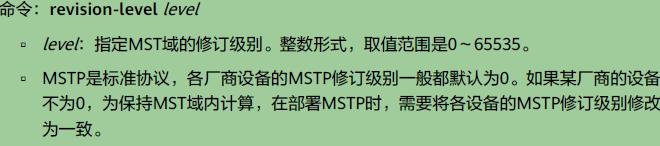

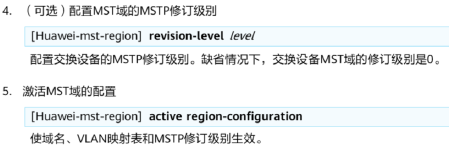

　　　　　　d、具有相同的MSTP修订级别配置

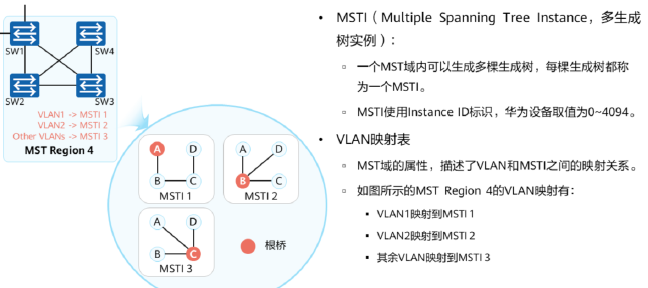

　　3、MSTI【Multiple Spanning Tree Instance】多生成树实例

　　　　3.1、一个MST域内可生成多棵生成树，每棵生成树都成为一个 MSTI

　　　　3.2、MSTI 使用 Instance ID标识，华为取值为0~4094

　　　　　　a、Instance 0 是缺省值，华为交换机所有的VLAN都映射到了 Instance 0 上

　　　　3.3、VLAN映射表

　　　　

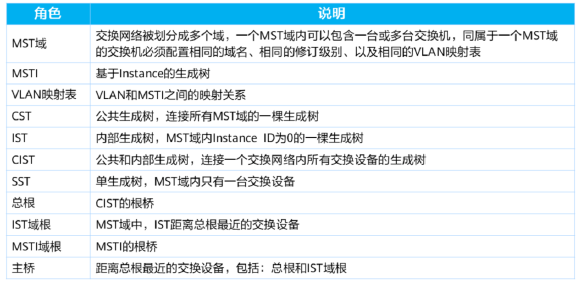

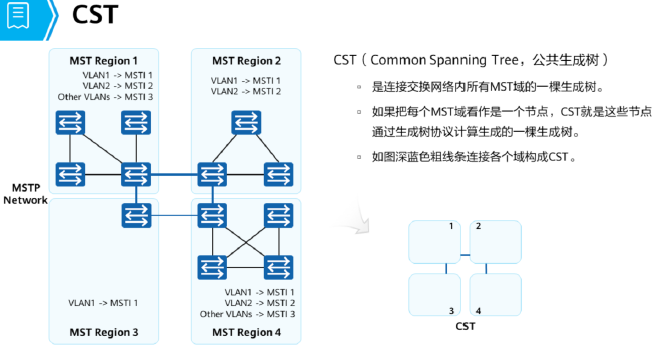

 　　4、CST 公共生成树

　　

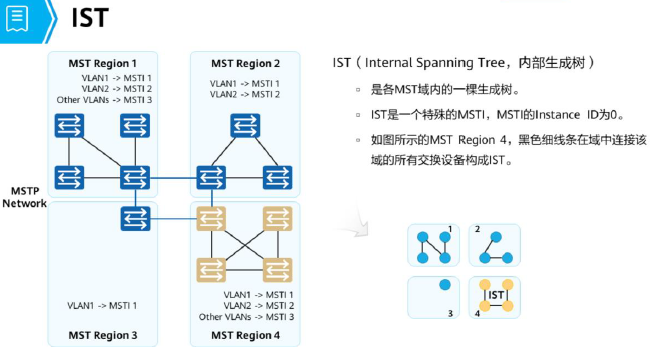

　　5、IST

　　

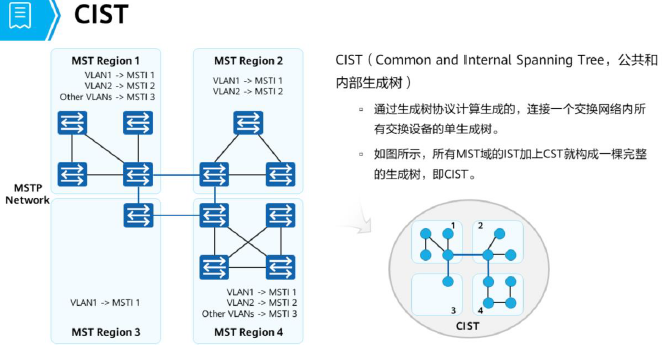

　　6、CIST

　　

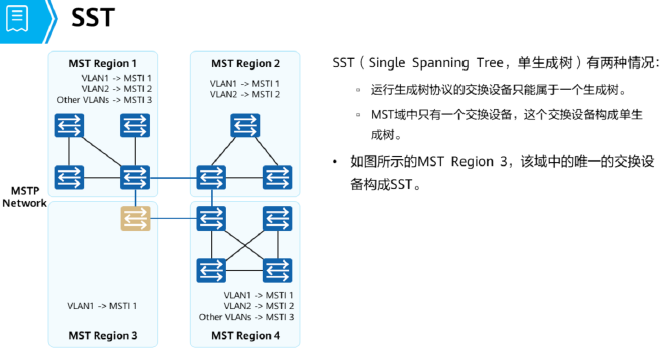

　　7、SST

　　

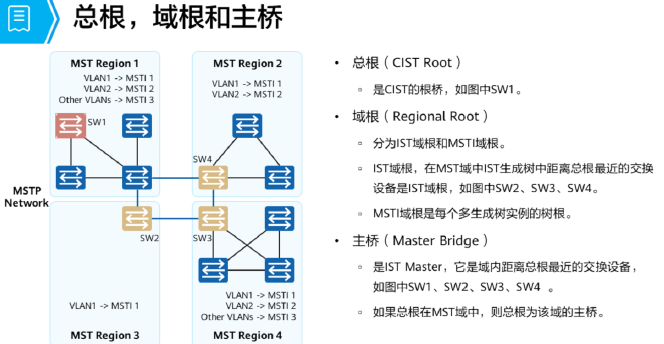

　　8、总根、域根、主桥

　　





　　

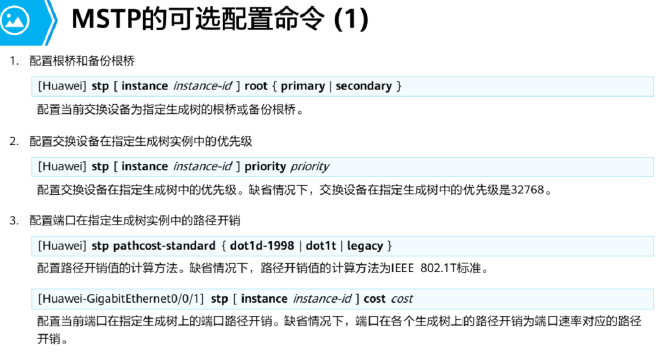

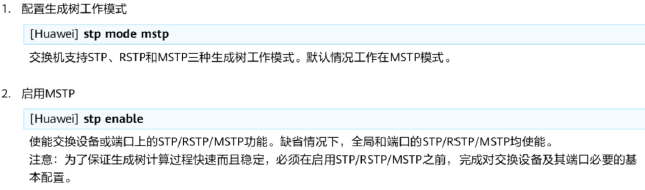

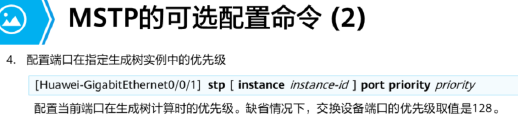

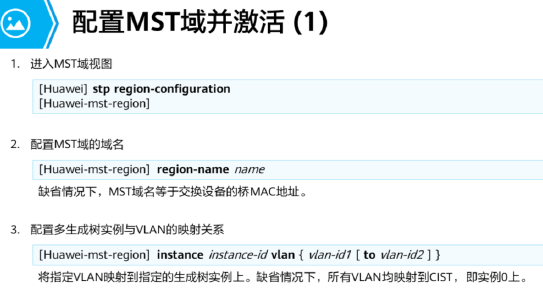

二、MSTP的基础配置命令
