一、VLAN间通信





 二、实现VLAN间通信

  1、使用路由器物理接口

    缺点:

    a、路由器三层接口无法处理携带VLAN Tag的数据帧,因此交换机上联路由器接口需配置为 Access

    b、多个Vlan需要占据多个路由器接口,路由器接口数量少,扩展性差。

  2、使用路由器子接口

    a、子接口【Sub-Interface】基于路由器以太网接口创建的逻辑接口,以物理接口ID+子接口ID进行表示,子接口同物理接口一样可进行三层转发;

    b、子接口不同于物理接口,可以终结携带Vlan Tag的数据帧;

    c、基于一个物理接口创建多个子接口,将该物理接口对接到交换机的Trunk口,即可实现使用一个物理接口为多个Vlan提供三层转发服务。

  2.1、子接口处理流程

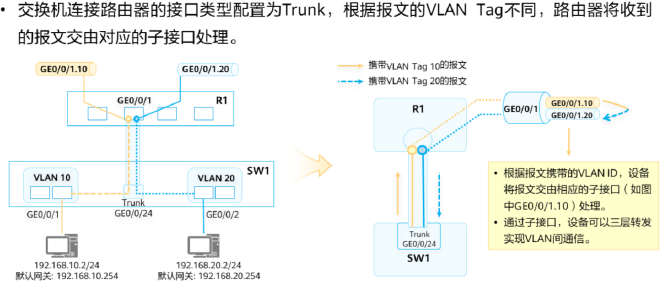

   子接口终结Vlan的实质包含两个方面;

    1、对接口接受到报文,剥除Vlan标签后进行三层转发或其他处理;

    2、对接口发出到报文,又将相应的Vlan标签添加到报文中后再发送。

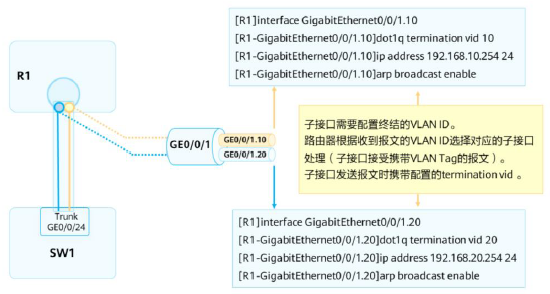

   2.2、子接口配置示例;

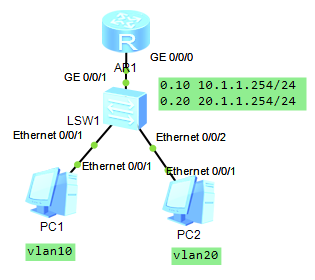

  2.3、实验;



  [SW] int g0/0/1
  [SW-GigabitEthernet0/0/1] port trunk allow-pass vlan all

  [RA]int g0/0/0.10
  [RA-GigabitEthernet0/0/0.10] ip add 10.1.1.254 24
  [RA-GigabitEthernet0/0/0.10] dot1q termination vid 10
  [RA-GigabitEthernet0/0/0.10] arp broadcast enable
  [RA-GigabitEthernet0/0/0.10] int g0/0/0.20
  [RA-GigabitEthernet0/0/0.20] ip add 20.1.1.254 24
  [RA-GigabitEthernet0/0/0.20] dot1q termination vid 20
  [RA-GigabitEthernet0/0/0.20] arp broadcast enable

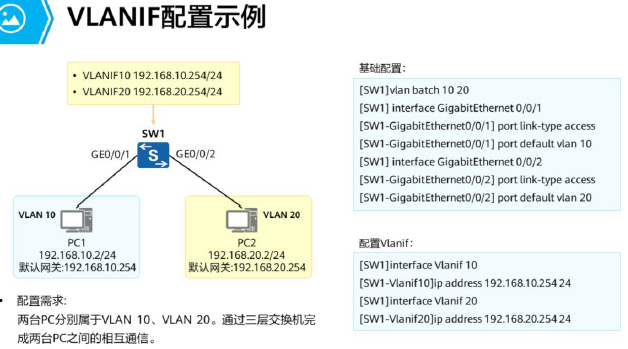

  3、三层交换机和VlanIF接口

    【VLANIF】是一种三层的逻辑接口,支持VLAN Tag的剥离和添加,可以通过VLANIF接口实现VLAN之间的通信。

    VLANIF接口编号与所对应的VLAN ID相同,如 vlan10对应vlanif 10
