一站式掌握多协议数据交互解决方案之批量测试篇

一站式掌握多协议数据交互解决方案之批量测试篇

目录

• 一站式掌握多协议数据交互解决方案之批量测试篇
  • 引言
  • OPC批量测试
  • Modbus批量测试
  • S7批量测试

引言

• 协议通道最重要的就是传输效率和实时性，桥接软件集成了相关功能，点表批量导入导出，读写间隔设置。
• 本篇我们主要来讲桥接软件批量测试的方法，在效能上有什么表现。

OPC批量测试

1. 测试环境搭建
   通过KepServer工具，建立一个仿真通道simulator,两个设备readDev、writeDev,读取设备设置2000个点位，地址均为整型斜坡函数

   Ramp(1000,1,10,1)

   写入设备设置2000个常函数，偏移量是一个地址，即上一个是K0000，下一个就是K0002

2. 配置通道，批量导入点位。

3. 测试结果，OPC DA和OPC UA耗时500ms之1000ms,读写效率按2000点每秒

Modbus批量测试

1. 测试环境搭建

   我们在研华工控机上用Codesys工具，借用Modbus Salve设备，来搭建测试环境。



   • 定义寄存器映射变量

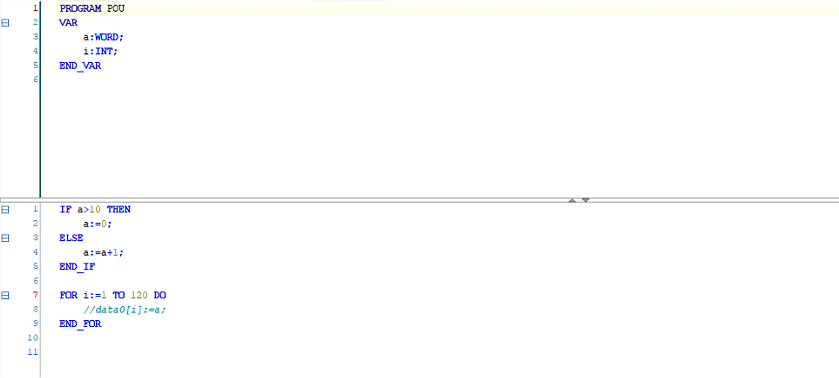

   • 整型定时自增方法



   • 设置循环周期

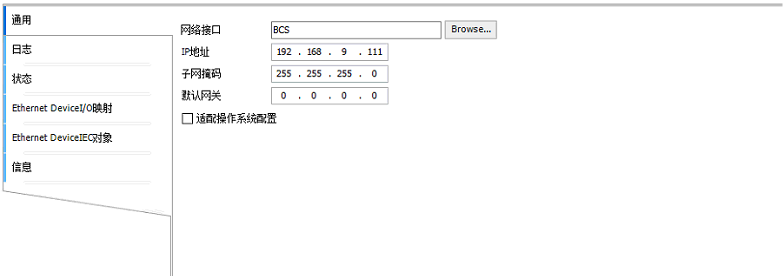

   • 以太网设备配置

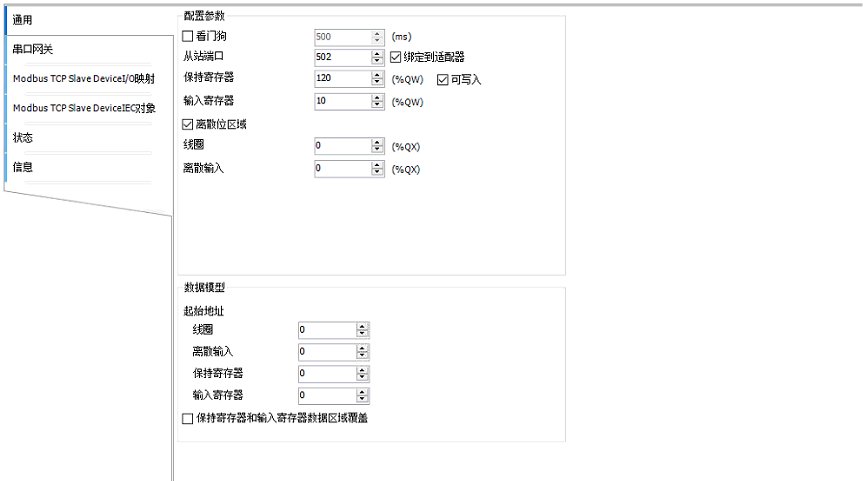

   • Modbus Slave从站设备设置

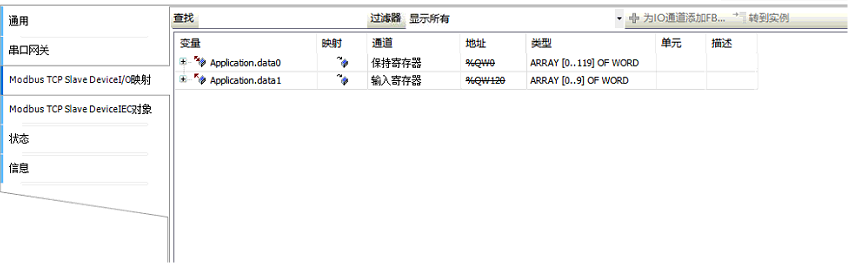

   • Modbus Slave从站设备变量映射。

2. 通道配置，批量导入点位

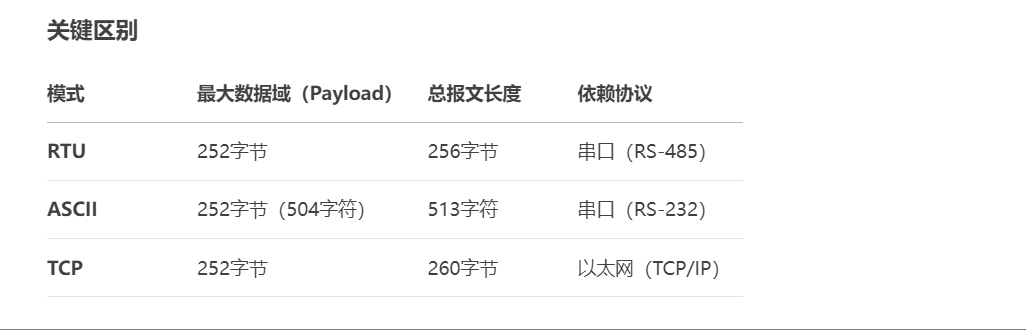

• Modbus报文数据域最大252字节，单个地址16位，理论只能传输125个32位浮点型，桥接软件是参考KepServer，限制120个地址

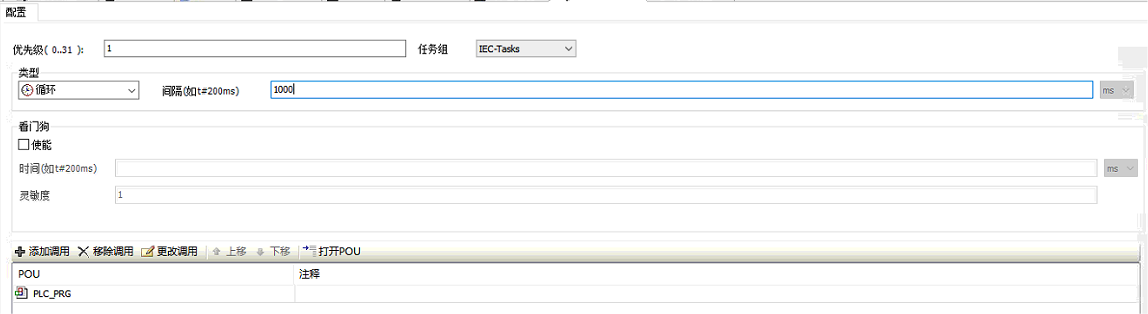

3. 测试结果，读取120点每秒，写入速率和循环周期有关，循环周期设置5ms,可以达到120点每秒。循环周期1000ms时，50点每秒。

S7批量测试

1. 测试环境搭建

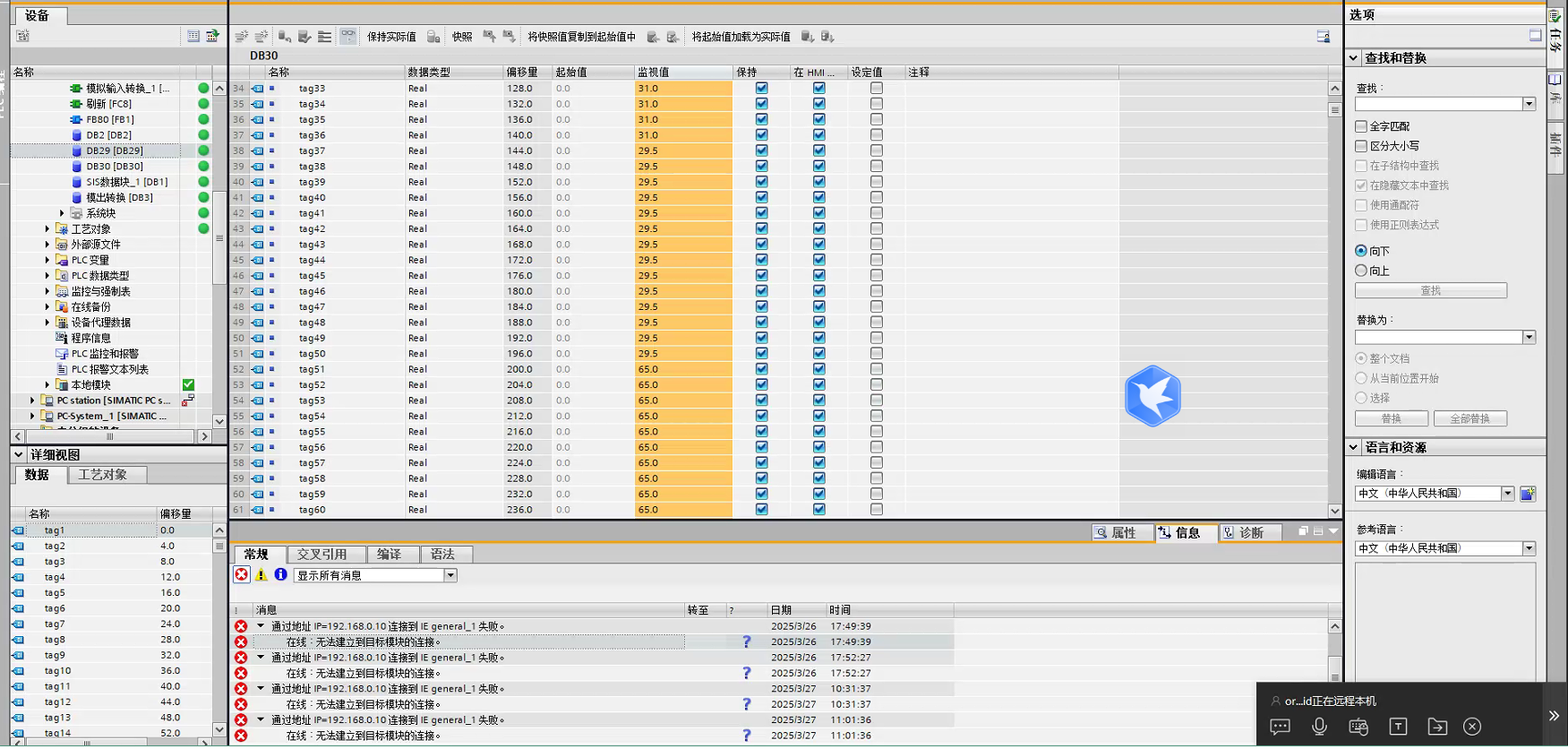

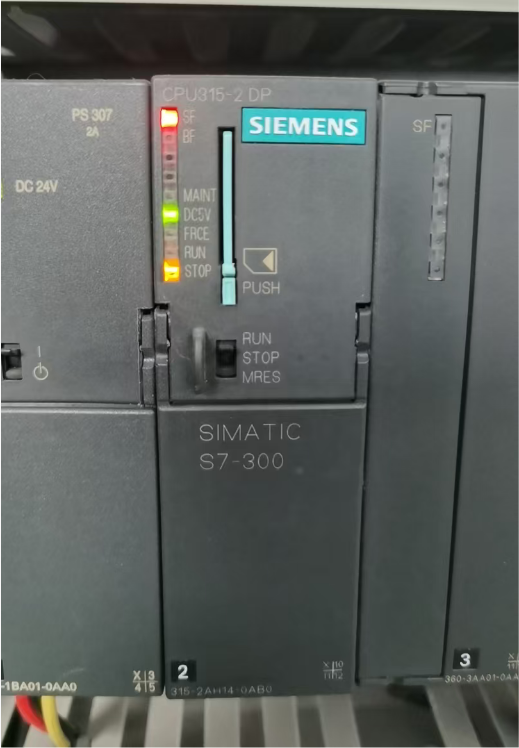

   • 我们使用博图PLC工具，在S7-300上搭建仿真环境，DB29中设置2000个32位浮点型自增长，DB30中设置2000个32位浮点型常量。

2. 通道配置，批量导入点位

3. 测试结果，读取2000点每秒，写入50点每秒。

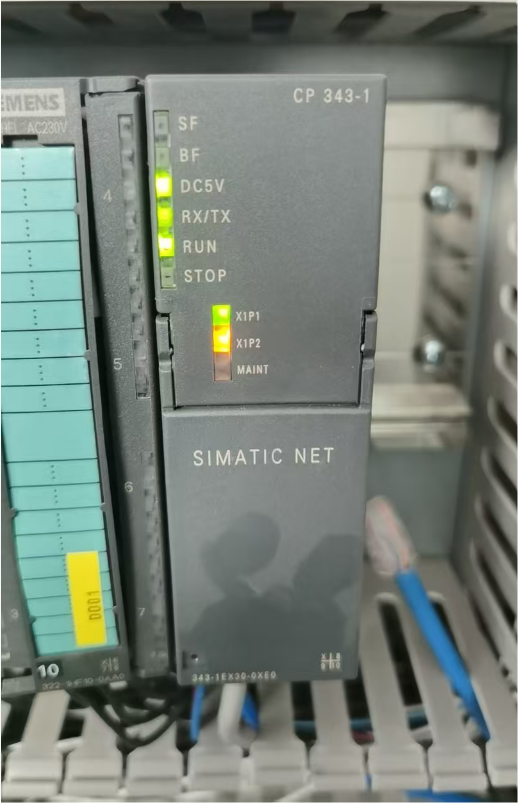

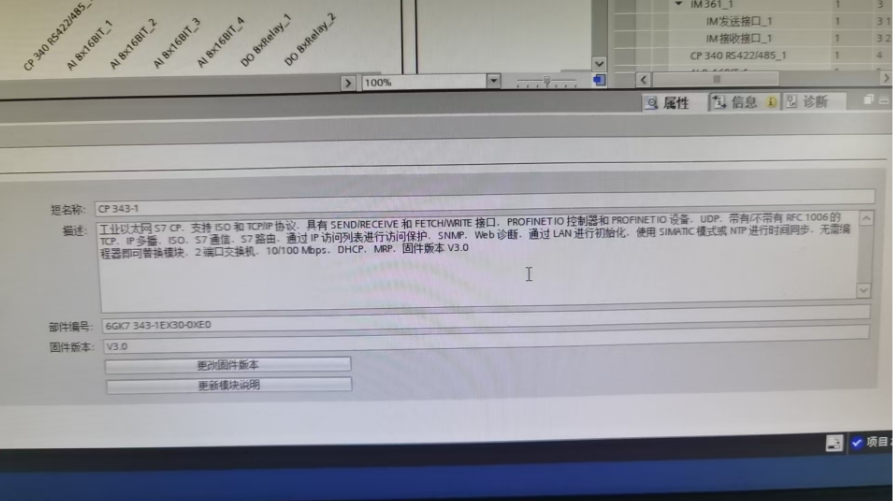

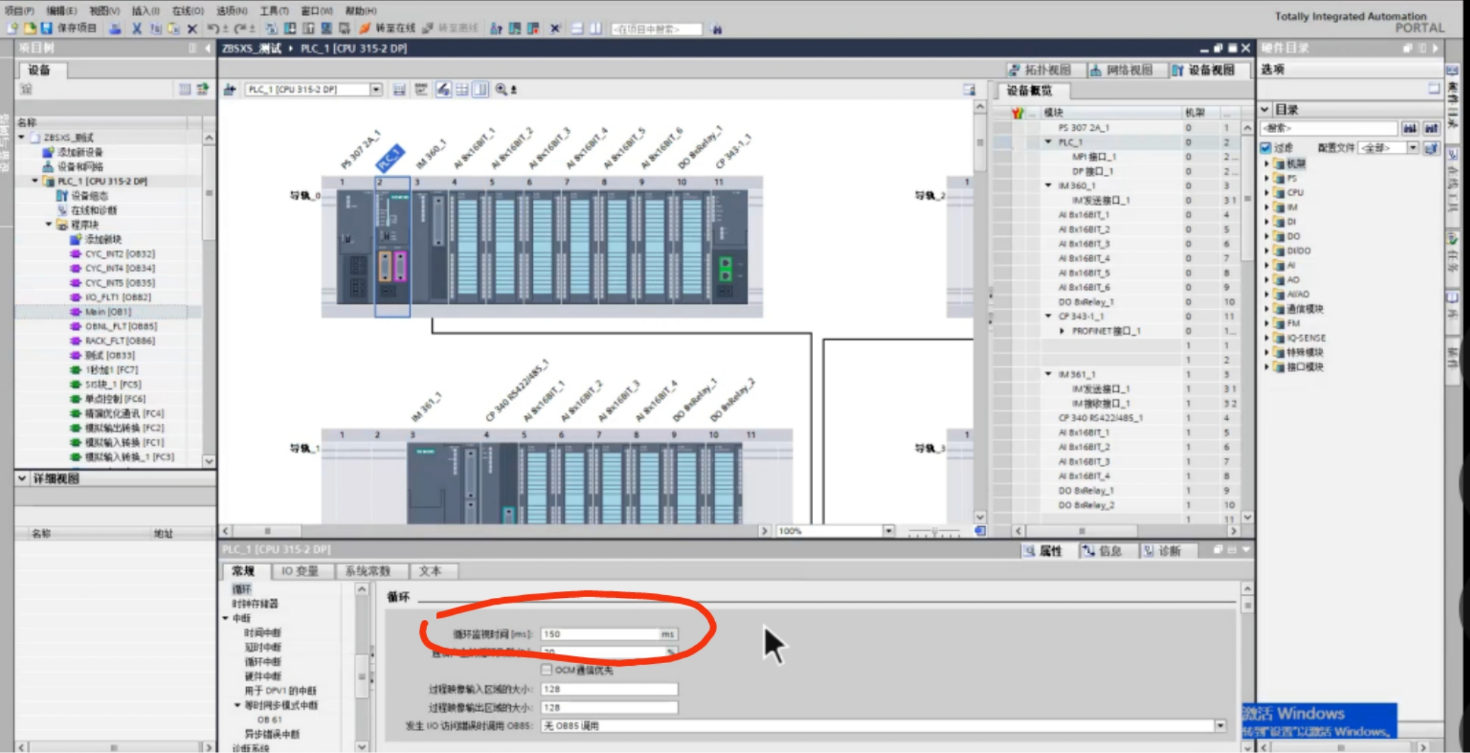

   • 这个结果可能和CP343模块老旧有关系或者设备设置有关，一开始以为和Codesys循环周期类似，修改中断OB没起作用，它本身的中断OB就稳定在6ms,和设置没关系。
