引言

• 我们该如何见面呢？大家在项目上的工作肯定各有不同，数据采集、数据分析、先进控制、优化控制、工业数字孪生等等，通讯协议却往往是工作的第一步，正所谓————“兵马未动，粮草先行”。
• 通讯协议是工控系统的“神经系统”，直接影响系统的可靠性、效率和扩展性。选择合适的协议需要综合考虑实时性要求、环境条件、设备兼容性以及未来升级需求。随着工业互联网的深化，协议的设计也在向开放化、智能化、高安全性方向演进，成为工业数字化转型的基石。
• 本篇为通讯协议系列开篇，我们来认识一些通讯工具。

小而美的通讯工具

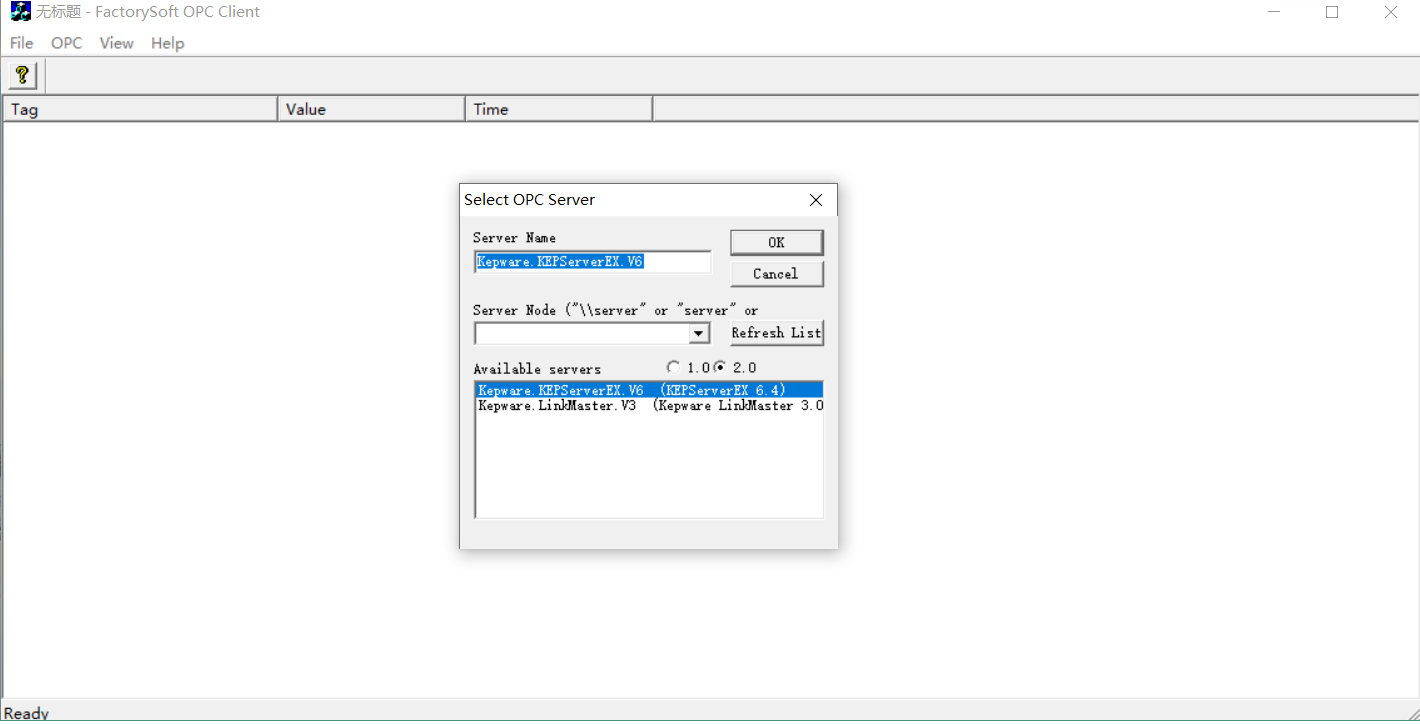

1. OPC Client


• OPC Client是OPC DA协议客户端的可视化工具，可以枚举服务器、点位地址、进行在线加点、实时监控点位等；

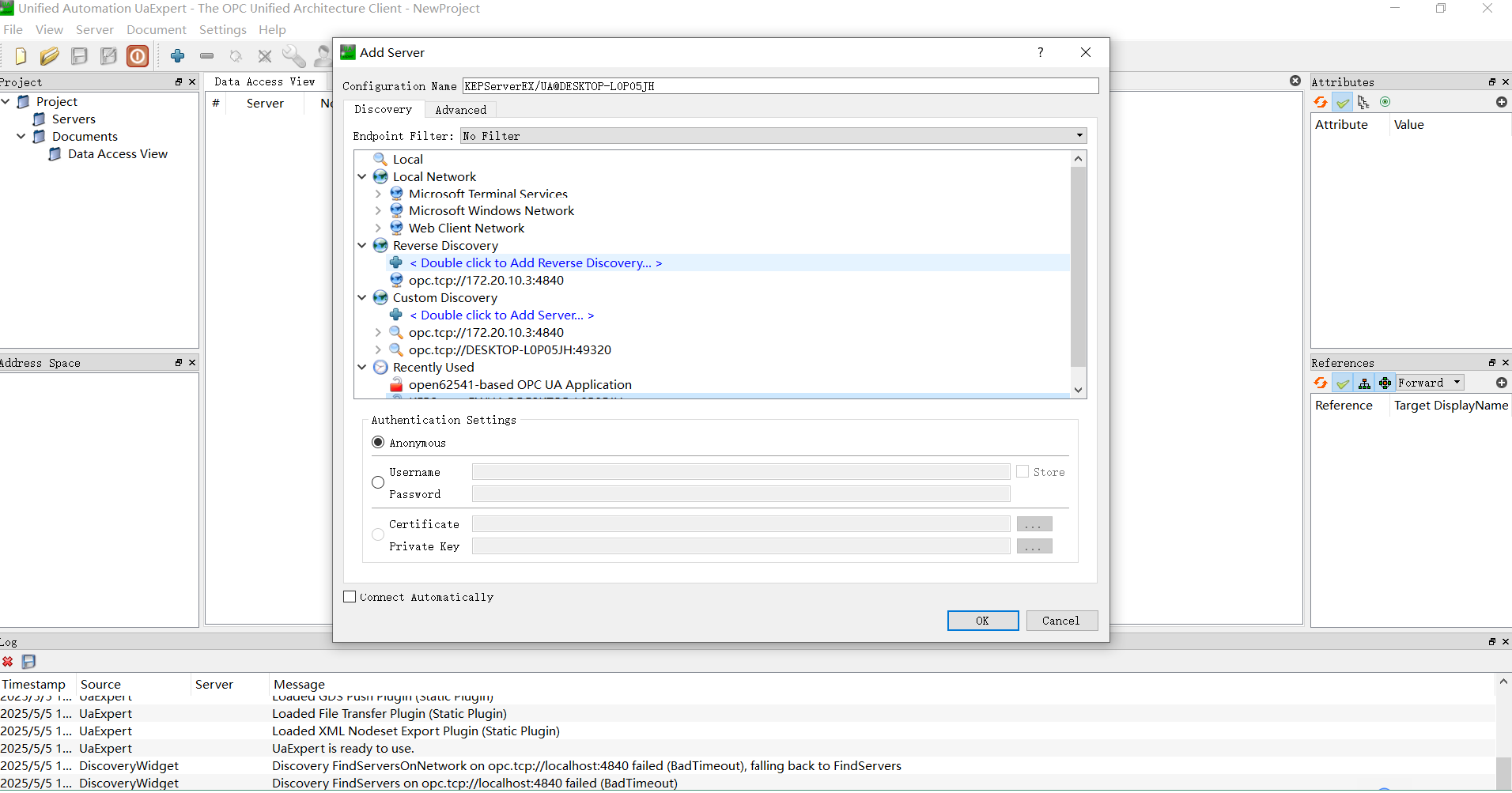

2. UaExpert


• UaExpert 是工业自动化和 IIoT 领域最权威的 OPC UA 客户端工具之一，适合需要高安全性、跨平台兼容性和深度数据交互的场景。对于开发者和系统集成商，它是验证 OPC UA 通信、调试复杂系统的理想选择。

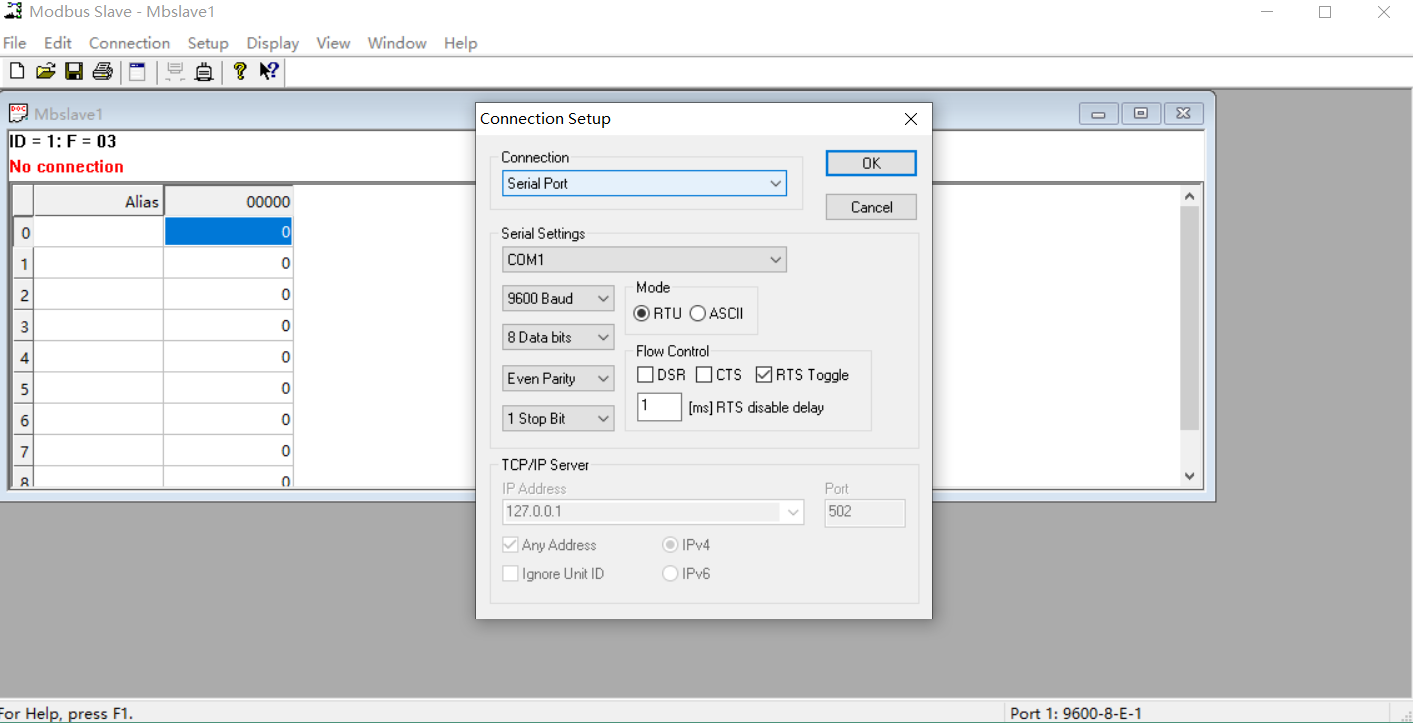

3. Modbus Slave\Poll


• Modbus Poll 和 Modbus Slave 是 Modbus 通信调试的黄金组合，分别用于主从站功能验证。
• 使用 Modbus Poll 连接真实从站设备。
• 使用 Modbus Slave 配合主站工具（如 Modbus Poll）进行联合调试。

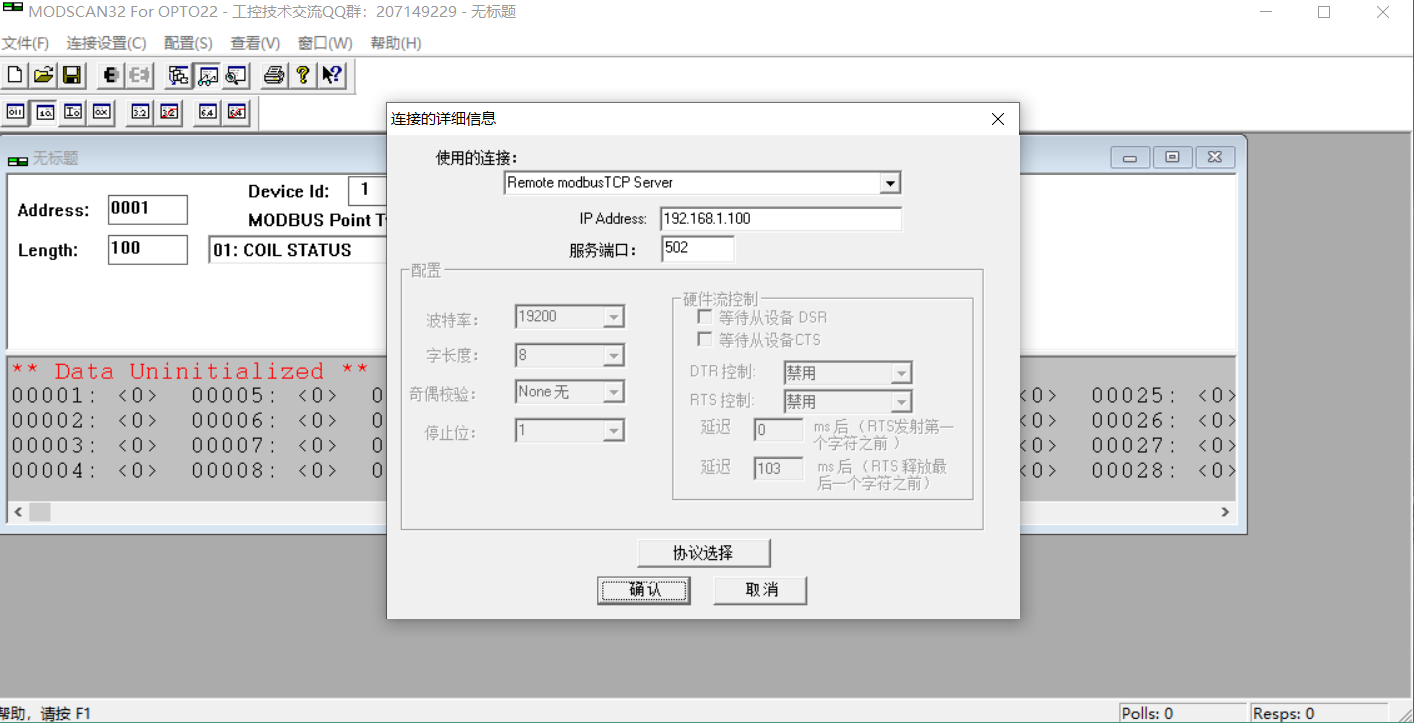

4. Modscan32


• ModScan32 是一款经典的 Modbus 主站（Master）模拟工具，主要用于测试和调试 Modbus 从站设备（如 PLC、传感器、仪表）。它由 WinTECH Software 开发，早期广泛应用于工业自动化领域。

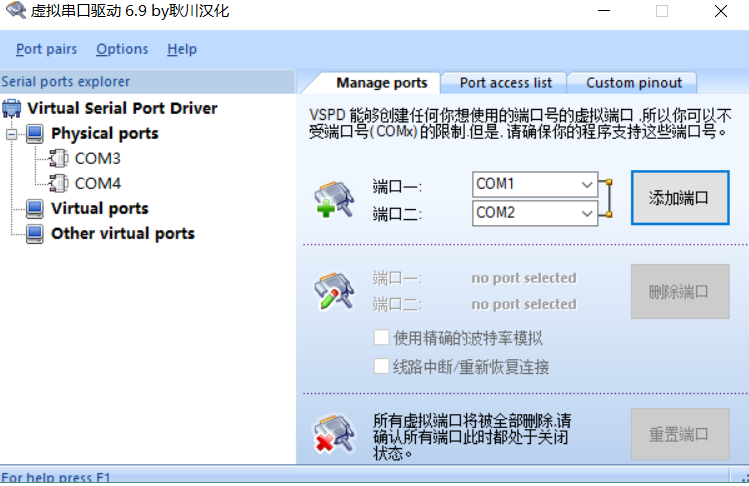

5. VSPD


• VSPD（Virtual Serial Port Driver） 是一款用于创建和管理 虚拟串口（Virtual COM Port） 的软件工具，由 Eltima Software 开发。它广泛用于模拟物理串口通信，支持在没有硬件的情况下进行串口应用开发、测试和调试。

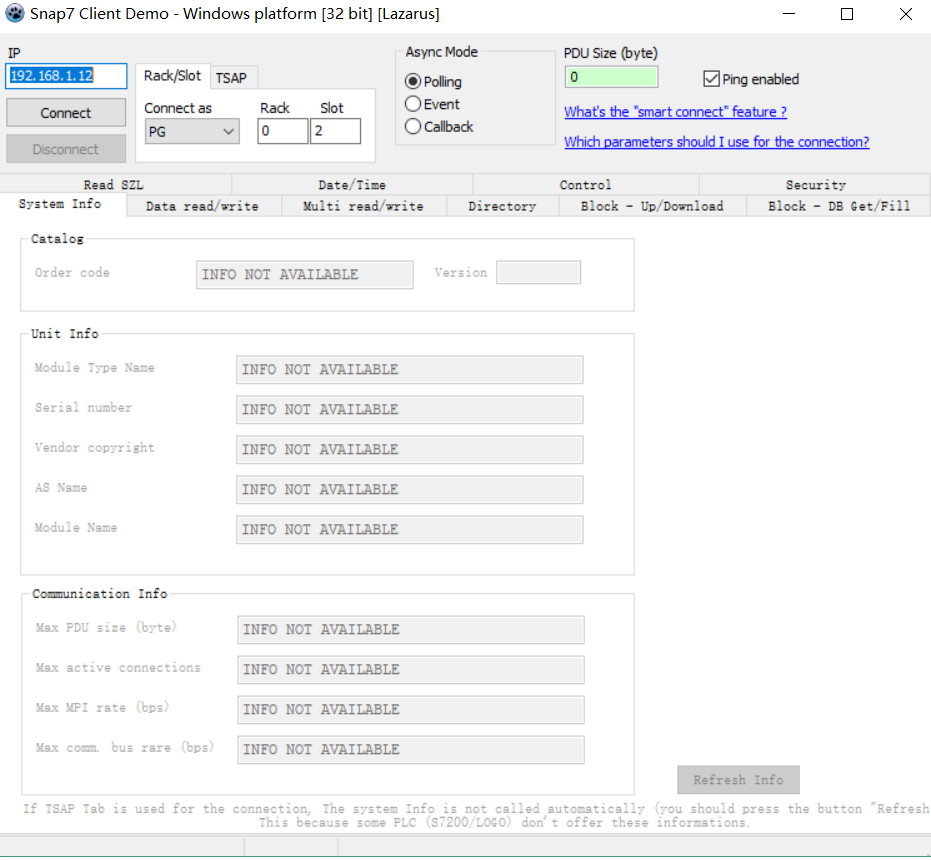

6. Snap7 Server/Client


• Snap7 Server：模拟西门子 PLC，供客户端连接测试。
• Snap7 Client：命令行工具，支持基础读写操作。

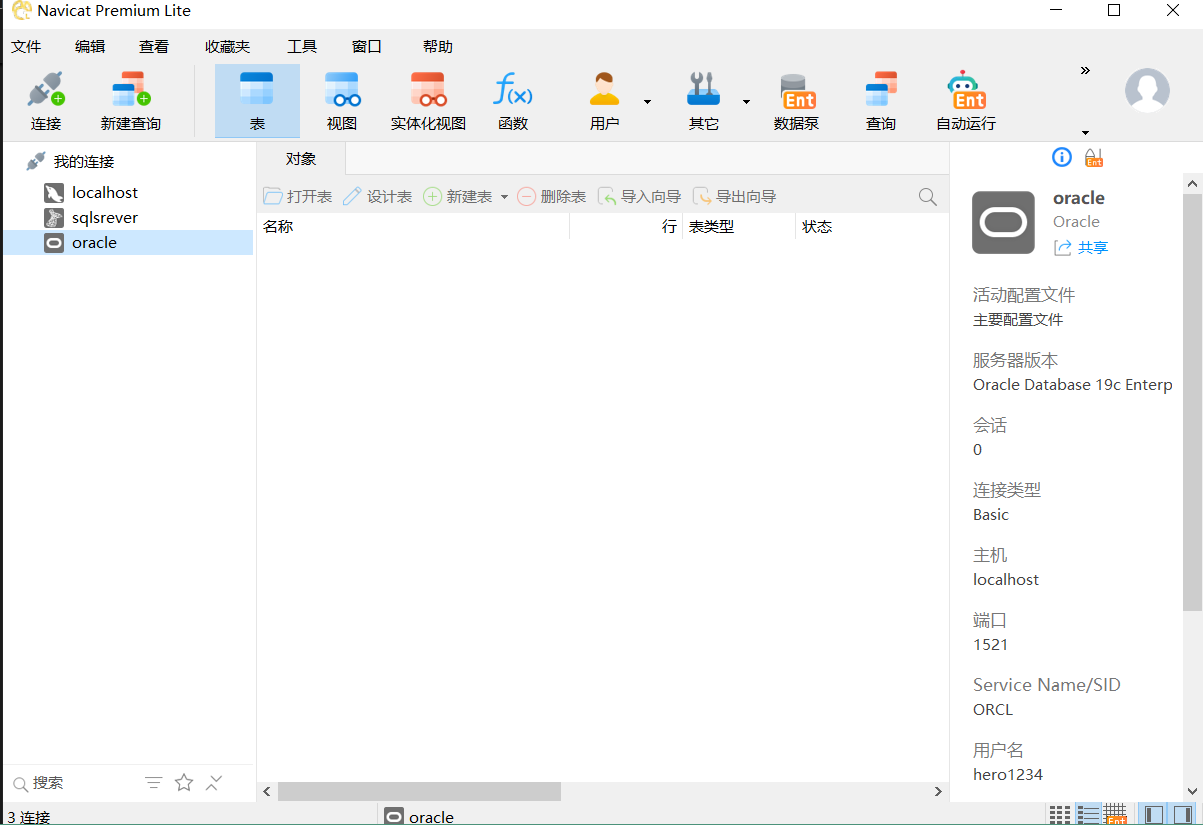

7. Navicat


• Navicat 由 PremiumSoft CyberTech Ltd. 开发，可用于管理多种数据库系统，包括 MySQL、MariaDB、Oracle、SQL Server、PostgreSQL、 SQLite 等。它提供了一个直观、易于使用的图形化界面，让数据库管理员和开发人员能够方便地进行数据库的各种操作。

必要的调试准备

1. DCom配置


• 配置OPC DA服务端
• Win + R，输入dcomcnfg，回车。
• 右击我的电脑，并选择属性。
• 修改默认属性，默认身份验证级别选择无或连接，如果遇到拒绝访问的报错，就应该选择无。
• 修改默认协议，必须有“面向连接的 TCP/IP”，如果列表中有多项，那么必须保证“面向连接的 TCP/IP”在第一项。
• 修改Com安全，四个按钮都需要配置，增加 Everyone 用户，并选中所有的“允许”；

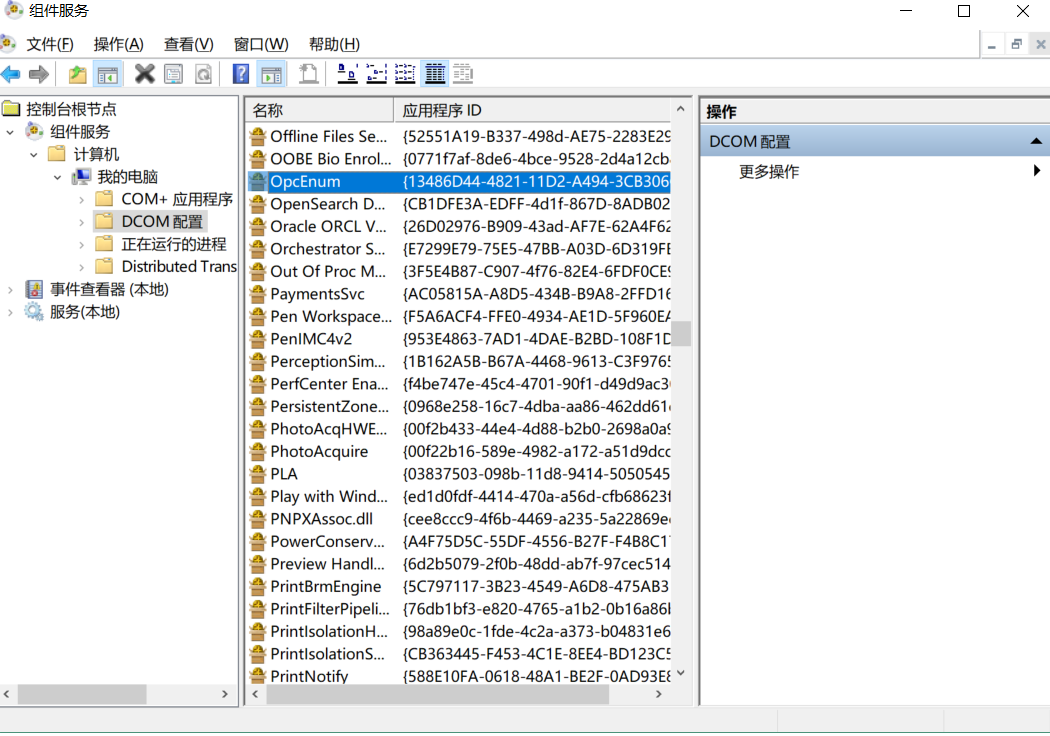

• 右击OPCEnum，并选择属性。
• 身份验证级别选择无。
• 位置设置为在此计算机上运行应用程序。
• 修改安全设置，选择自定义，然后选择“编辑”按钮，增加
  Everyone 用户，并选中所有的“允许”；
• 修改终结点，必须有“面向连接的 TCP/IP”，如果列表中有多项，那么必须保证“面向连接的 TCP/IP”在第一项。
• 修改标识，选择“交互式用户”。
• 配置OPC DA客户端，同服务端，并且用户名密码与服务器一致。

2. OPC组件注册


• 64位注册表：Win + R，输入regedit，回车
• 32位注册表：运行C:\Windows\SysWOW64下的regedit.exe

• 计算机\HKEY_CLASSES_ROOT\CLSID，下面找到我们注册的OpcEnum服务

• 计算机\HKEY_LOCAL_MACHINE\SOFTWARE\Classes，下面找到我们安装的OPC Da服务

• regsvr32 xxx.dll

• OpcEnum.exe /regserver

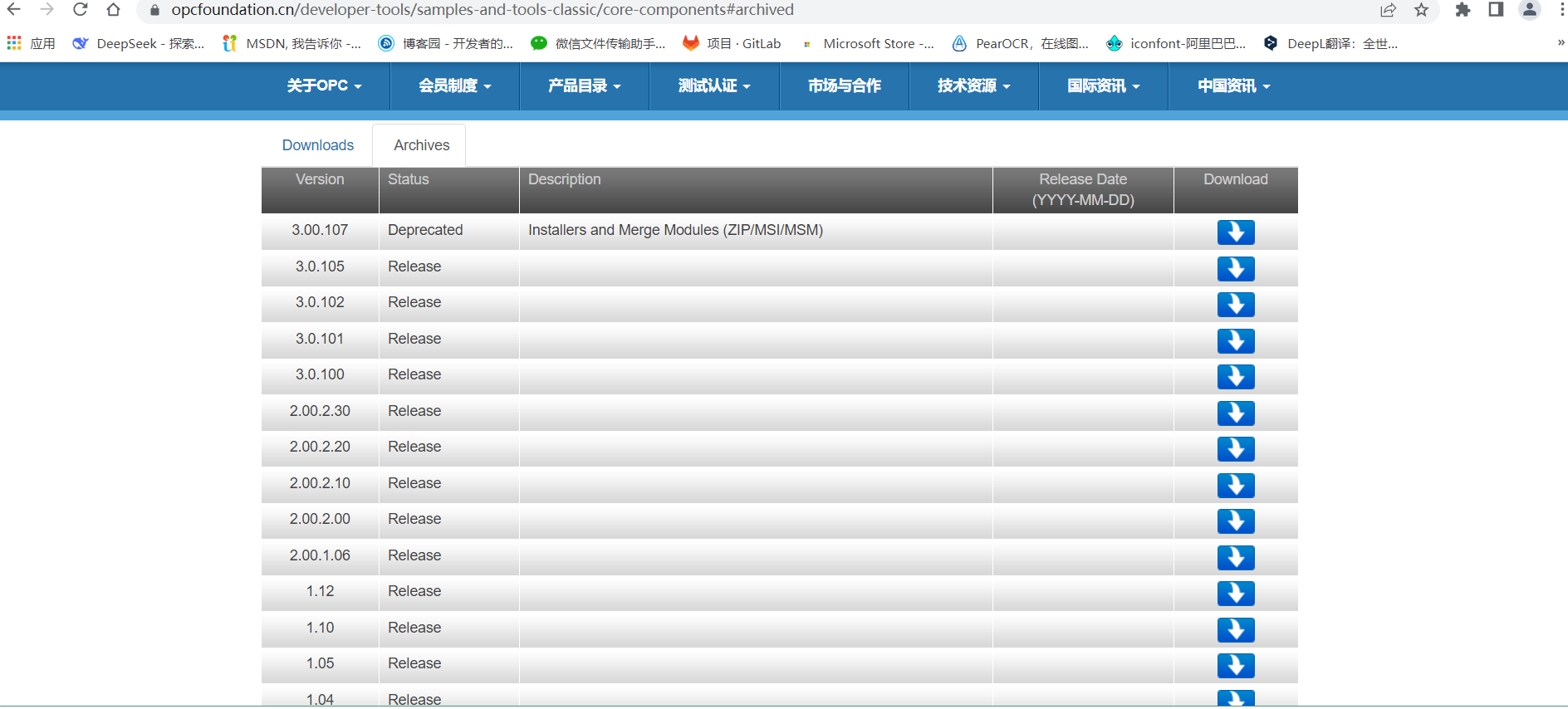

• 32位和64位部分情况可以同时存在，在OPC基金会官网下载并安装OPC 3.0组件64位，OPC 3.0组件32位安装需谨慎。

3. 数据库表的自增索引

• MySql自增序列,主键ID自动增长即可

CREATE TABLE IntegerValues (
    Id INT AUTO_INCREMENT PRIMARY KEY,
    IntValue INT
);

• SqlServer，创建自增序列，模仿Mysql

-- 创建自增序列（模拟 MySQL AUTO_INCREMENT）
CREATE SEQUENCE IntIdSeq
    AS INT
    START WITH 1
    INCREMENT BY 1
    CACHE 100;  -- 提升并发性能
-- 创建表（关键：NOT NULL + DEFAULT 绑定序列）
CREATE TABLE dbo.IntegerValues (
    Id INT PRIMARY KEY NOT NULL DEFAULT (NEXT VALUE FOR IntIdSeq), -- 必须 NOT NULL
    IntValue INT NOT NULL
);

• Oracle，创建自增序列，并设置触发器，模仿Mysql

CREATE SEQUENCE seq_integervalues_id
    START WITH 1
    INCREMENT BY 1
    NOCACHE
    NOCYCLE;
CREATE TABLE IntegerValues (
    Id        NUMBER PRIMARY KEY,
    IntValue  NUMBER NOT NULL
);
CREATE OR REPLACE TRIGGER trg_integervalues_id
BEFORE INSERT ON IntegerValues
FOR EACH ROW
BEGIN
    IF :NEW.Id IS NULL THEN
        :NEW.Id := seq_integervalues_id.NEXTVAL;
    END IF;
END;
/

4. 端口号占用检查


• Win + R，输入cmd，回车
• 输入netstat -ano | findstr xxxx

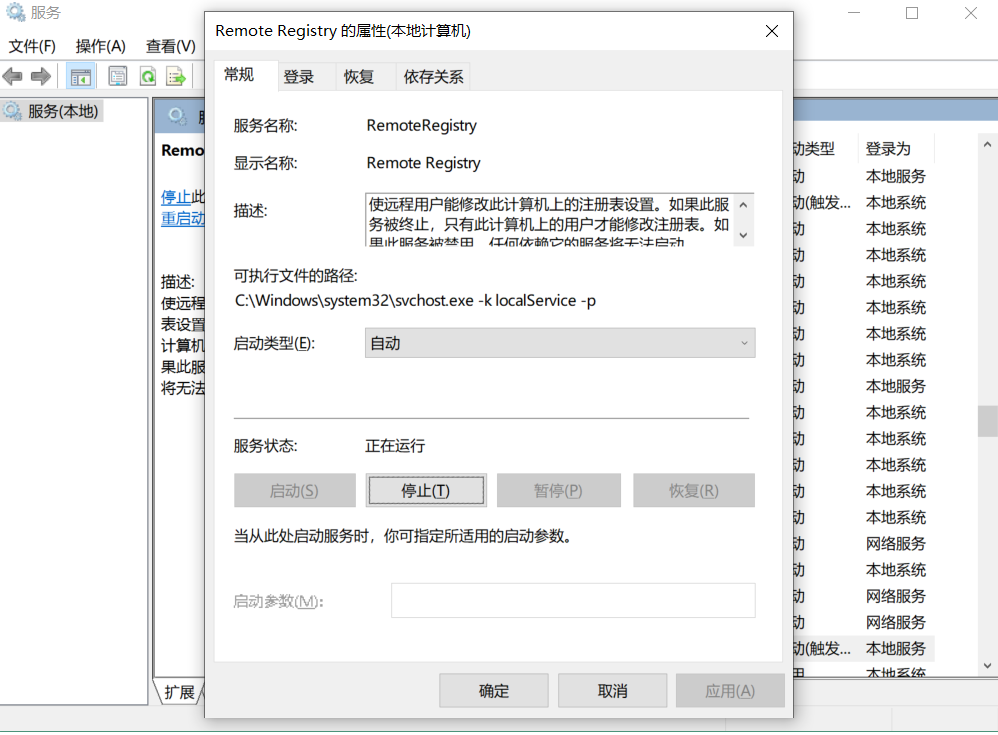

5. 远程注册表权限


• Win + R，输入services.msc，回车
• 右击Remote Registry，并选择属性
• 启动类型改为自动，启动并应用。
