Avalonia 渐变色动画的实现
Avalonia 渐变色动画的实现
一、前言
渐变色动画在 UI 实装后总是能够提升界面的质感，渐变色动画不仅在卡片填色、背景填充等之外能够有所贡献，在进度条设计上也可以成为一种设计方案。我们希望能够介绍 Avalonia 中渐变色的实现，进阶向介绍 Avalonia 中实现渐变动画渐变色动画的实现，当然，本人的美术审美能力有限，所以我不敢保证你能在阅读本文时感到艺术上的愉悦。
本文将会从 Avalonia 的动画系统、纯色动画最后到渐变色动画这三个部分带你上手，最后你能得到一个参考代码。
二、渐变色的设计推荐去处
本文的渐变色设计将参考自 https://mycolor.space/ 这个渐变色设计站。
三、Avalonia 的动画与过渡
如果要实现渐变色相关的动画，可能你首先得知道 Avalonia 的动画是如何调用的。
Avalonia 中的 Animation 动画系统还有 Transitions 过渡系统，是我们动画的主要实现方式。
1. 使用关键帧动画和样式设置控件的属性
1.1 为控件添加最基础的样式
参考 Avalonia 的这篇内容 https://docs.avaloniaui.net/zh-Hans/docs/guides/graphics-and-animation/keyframe-animations ，在这篇文章中有介绍你该如何在 axaml 中定义并应用动画。
在我们的示例中，将会以这个小方块作为主要的研究对象，通过为它创建选择器样式，来让它动起来。
你看不到，是因为它还没有填充颜色，本身颜色是透明的，我们将通过 Style 为它设置样式。
<Rectangle
Name="PART_Rectangle"
Width="100"
Height="100" />
在 axaml 中创建选择器是第一步，如果你不知道选择器该如何创建，你可能需要知道的是：
选择器命名一般是 控件类型.自己自定义随便的名称 这样的格式，如：Rectangle.red。
自己自定义的名称一般是遵循小写开头，如 red 。
在 UserControl 中添加这样的一块内容。
<UserControl.Styles>
<Style Selector="Rectangle.my-style">
<Setter Property="Fill" Value="Blue" />
</Style>
</UserControl.Styles>

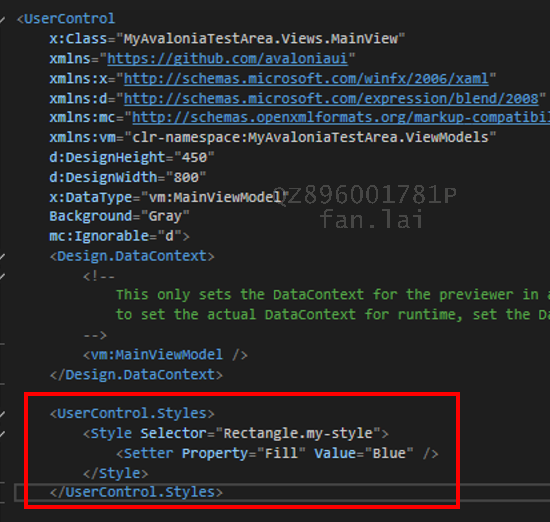

如果你不知道这块内容安插在哪里，你可以看一下下面这个指引：
成为 UserControl 的一个直接的子成员，放在 UI 的前面，至于是不是在 Design.DataContext 的前后，这无所谓，有没有 Design.DataContext 这一块也无所谓。
然后我们将这个选择器样式应用给我们的矩形。
<Rectangle
Name="PART_Rectangle"
Width="100"
Height="100"
Classes="my-style" />
在输入 Classes 时发现编辑器没有 Classes 怎么办？
你说你在输入 Classes 这个属性的时候没有发现 VS 的智能提示？其实我也没有发现，不知道是不是 bug 还是设计的特性，在输入 Classes 的时候确实是没有办法找到它的智能提示的，但是多年 WPF 经验的我表示已经习惯了，没有智能提示也不一定表示出错，总而言之，关于样式的设置，使用 Classes 这件事，是 Avalonia 逃不开的特性和内容，即便没有 IDE 的帮助，自己写也一定要能写出来。
1.2 为样式添加上动画效果
我们也像 Avalonia 文档中的示例一样，为其创建一个淡入的效果。
<Style Selector="Rectangle.my-style">
<Setter Property="Fill" Value="Blue" />
<Style.Animations>
<Animation Duration="0:0:3">
<KeyFrame Cue="0%">
<Setter Property="Opacity" Value="0.0" />
</KeyFrame>
<KeyFrame Cue="100%">
<Setter Property="Opacity" Value="1.0" />
</KeyFrame>
</Animation>
</Style.Animations>
</Style>
请详细看一下动画的定义，这个示例中定义了一个时长 3 秒的不透明度从 0.0 过渡到 1.0 的动画。
如果你运行了项目，应该很快就能看到这个动画播放了一次，因为你没有指定它的循环，所以它就只是放了一次而已。
我们下面会介绍如何使用 C# 实现动画的添加，一般来说 axaml 可以无缝的转到 C# 中，那么我们来看看吧：
private async void Button_Click(object? sender, Avalonia.Interactivity.RoutedEventArgs e)
{
var rectangle = PART_Rectangle;
var anim = new Animation();
anim.Duration = TimeSpan.FromSeconds(3);
var keyframe1 = new KeyFrame();
keyframe1.Cue = new Cue(0);
keyframe1.Setters.Add(new Setter(Rectangle.OpacityProperty, 0.0));
var keyframe2 = new KeyFrame();
keyframe2.Cue = new Cue(1);
keyframe2.Setters.Add(new Setter(Rectangle.OpacityProperty, 1.0));
anim.Children.Add(keyframe1);
anim.Children.Add(keyframe2);
await anim.RunAsync(rectangle);
}
像这样就可以通过代码实现动画的播放了。
2. 使用 Transition 过渡系统实现过渡动画效果
官方文档可以参考：https://docs.avaloniaui.net/zh-Hans/docs/guides/graphics-and-animation/transitions
Transition 过渡系统在 axaml 的形式同样要借助 Style 样式选择器作为载体。
我们仍然以这个矩形作为示例，来看看我们为它创建了一个怎样的样式。
Avalonia 的过渡系统表示的其实是状态与状态之间的切换，比如按钮从普通状态变成鼠标悬浮的状态，在切换状态的时候，总是会有一些变化，比如颜色的变化，而变化本身的形式可以是瞬间的，也可以是带有动画的。
在 css 前端的部分，会把这种概念称之为伪类，在 WPF 中，一些变化可以体现为事件触发器，无论如何，这些都是这些状态之间的变化，如何过渡是状态系统要面对的一个问题。
2.1 一个样式状态切换示例
通过 css 的伪类风格，实现鼠标移动到矩形上，发生颜色的变化。
如你所见，鼠标移动到矩形上，然后变成了绿色的填充。
<Style Selector="Rectangle.my-style">
<Setter Property="Fill" Value="Blue" />
</Style>
<Style Selector="Rectangle.my-style:pointerover">
<Setter Property="Fill" Value="Green" />
</Style>
像这样的切换并没有动画效果，如何让变化更加温和一点是我们下面要讨论的话题。
2.2 添加过渡效果，让状态的切换更加温和
我们可以在矩形的内部添加过渡，指定哪些属性可以在状态切换时具有过渡效果。
鼠标移动到矩形上，指定了过渡属性和过渡时长后，其在某一瞬间的过渡效果：
代码如下：
<Rectangle
Name="PART_Rectangle"
Width="100"
Height="100"
Classes="my-style">
<Rectangle.Transitions>
<Transitions>
<BrushTransition Property="Fill" Duration="0:0:0.3" />
</Transitions>
</Rectangle.Transitions>
</Rectangle>
因为主要是与状态切换密切相关，其使用 C# 进行动态调整的需求可能没有这么大，为此我们暂且不提如何使用 C# 对过渡对象的处理...
四、实现纯色颜色动画
在这一部分呢，我们希望能够实现纯色颜色动画的颜色变化，通过动画系统也好，使用过渡效果也好，实现颜色的改动。
在编码风格上，我们使用动画时采用 C# 的方案，而在使用过渡时，使用 axaml 的编码。
1. 使用 C# 实现纯色颜色画刷的动画
这是我们的研究对象，一个白色的矩形。
它的 axaml 是长这样的：
<Rectangle
Name="PART_Rectangle"
Width="100"
Height="100"
Fill="White" />
我们希望有一个这样的颜色变化：
颜色从 white 分别经过 #D16BA5, #86A8E7 和 #5FFBF1。
这是其中某处过渡的截图。
private async void Button_Click(object? sender, Avalonia.Interactivity.RoutedEventArgs e)
{
var rectangle = PART_Rectangle;
var anim = new Animation() { Duration = TimeSpan.FromSeconds(3) };
var brush0 = Brushes.White;
var brush1 = Brush.Parse("#D16BA5");
var brush2 = Brush.Parse("#86A8E7");
var brush3 = Brush.Parse("#5FFBF1");
var keyframe0 = new KeyFrame() { Cue = new Cue(0.0) };
keyframe0.Setters.Add(new Setter(Rectangle.FillProperty, brush0));
var keyframe1 = new KeyFrame() { Cue = new Cue(0.33) };
keyframe1.Setters.Add(new Setter(Rectangle.FillProperty, brush1));
var keyframe2 = new KeyFrame() { Cue = new Cue(0.66) };
keyframe2.Setters.Add(new Setter(Rectangle.FillProperty, brush2));
var keyframe3 = new KeyFrame() { Cue = new Cue(1.0) };
keyframe3.Setters.Add(new Setter(Rectangle.FillProperty, brush3));
anim.Children.AddRange([keyframe0, keyframe1, keyframe2, keyframe3]);
await anim.RunAsync(rectangle);
}
2. 在 axaml 中实现过渡效果
https://play.avaloniaui.net/
实际上你仍然可以以 axaml
我们在过渡的地方其实有看到颜色的变化，据我掌握到的知识，它只能在两种状态两种颜色之前切换，
并没有办法去定义它的差值，但是这并不影响，两个纯色之间的切换也足以应付绝大多是问题。
下面是样式选择器的内容：
<Style Selector="Rectangle.my-style">
<Setter Property="Fill" Value="Blue" />
</Style>
<Style Selector="Rectangle.my-style:pointerover">
<Setter Property="Fill" Value="Green" />
</Style>
对应图形是这样的。
<Rectangle
Width="100"
Height="100"
Classes="my-style">
<Rectangle.Transitions>
<Transitions>
<BrushTransition Property="Fill" Duration="0:0:0.3" />
</Transitions>
</Rectangle.Transitions>
</Rectangle>
这是鼠标移动到这个图形上面后，动画结束后的状态：
五、实现渐变色颜色动画
1. 更改填充是实现渐变色动画的一种通用方法
更改填充是实现渐变色动画的一种通用方法，就像上一部分中关于纯色的一些探索和实现一样。
你只要将对应的 brush 对应的内容换成渐变色对象，就没有什么问题了。
对于实现了位移效果的渐变色或者更改了其中颜色的渐变色，其实都可以有通用的办法。
像是这种方法还支持渐变色插值点的变化，比如从本来 2 个插值点变成 5 个插值，是最为万能且灵活的方案。
在 Avalonia 的在线演练场中就存在这种的示例，这里我们通过写代码来实现吧。
你需要关注的图形是这个
对应的 xml 是这个样子。
<Rectangle
Name="PART_Rectangle"
Width="100"
Height="100"
Fill="White">
<Rectangle.Fill>
<LinearGradientBrush>
<GradientStop Offset="0" Color="Black" />
<GradientStop Offset="1" Color="Yellow" />
</LinearGradientBrush>
</Rectangle.Fill>
</Rectangle>
private async void Button_Click(object? sender, Avalonia.Interactivity.RoutedEventArgs e)
{
var rectangle = PART_Rectangle;
if (rectangle is null) return;
var startGradientBrush = new LinearGradientBrush();
{
var startPoint = new RelativePoint(x: 0, y: 0, RelativeUnit.Relative);
var endPoint = new RelativePoint(x: 1, y: 1, RelativeUnit.Relative);
startGradientBrush.StartPoint = startPoint;
startGradientBrush.EndPoint = endPoint;
// 使用静态类的只读资源。
var color0 = Colors.Black;
// 使用 Hex 转换。
var color1 = Colors.Yellow;
// 创建 stop，并且添加到渐变色上。
var stop0 = new GradientStop(color: color0, offset: 0);
var stop1 = new GradientStop(color: color1, offset: 1);
startGradientBrush.GradientStops.Add(item: stop0);
startGradientBrush.GradientStops.Add(item: stop1);
}
var endGradientBrush = new LinearGradientBrush();
{
var startPoint = new RelativePoint(x: 0, y: 0, RelativeUnit.Relative);
var endPoint = new RelativePoint(x: 1, y: 1, RelativeUnit.Relative);
endGradientBrush.StartPoint = startPoint;
endGradientBrush.EndPoint = endPoint;
// 使用静态类的只读资源。
var color0 = Colors.White;
// 使用 Hex 转换。
var color1 = ColorToHexConverter.ParseHexString(
hexColor: "#66ccff",
alphaPosition: AlphaComponentPosition.Leading).Value;
// 使用 Color.FromRgb()
var color2 = Color.FromRgb(255, 0, 0);
// 创建 stop，并且添加到渐变色上。
var stop0 = new GradientStop(color: color0, offset: 0);
var stop1 = new GradientStop(color: color1, offset: 0.5);
var stop2 = new GradientStop(color: color2, offset: 1);
endGradientBrush.GradientStops.Add(item: stop0);
endGradientBrush.GradientStops.Add(item: stop1);
endGradientBrush.GradientStops.Add(item: stop2);
}
var anim = new Animation() { Duration = TimeSpan.FromSeconds(3), FillMode = FillMode.Forward };
var keyframe0 = new KeyFrame() { Cue = new Cue(0) };
keyframe0.Setters.Add(new Setter(Rectangle.FillProperty, startGradientBrush));
var keyframe1 = new KeyFrame() { Cue = new Cue(1) };
keyframe1.Setters.Add(new Setter(Rectangle.FillProperty, endGradientBrush));
anim.Children.AddRange([keyframe0, keyframe1]);
anim.RunAsync(rectangle);
}
我们通过点击生成一个渐变色填充，并播放变化的动画。
你需要注意的一些特性：
你当然也可以实现纯色到渐变色的转换，就像下面的示例一样:
private async void Button_Click(object? sender, Avalonia.Interactivity.RoutedEventArgs e)
{
var rectangle = PART_Rectangle;
if (rectangle is null) return;
var startSolidBrush = Brushes.Wheat;
var endGradientBrush = new LinearGradientBrush();
{
var startPoint = new RelativePoint(x: 0, y: 0, RelativeUnit.Relative);
var endPoint = new RelativePoint(x: 1, y: 1, RelativeUnit.Relative);
endGradientBrush.StartPoint = startPoint;
endGradientBrush.EndPoint = endPoint;
// 使用静态类的只读资源。
var color0 = Colors.White;
// 使用 Hex 转换。
var color1 = ColorToHexConverter.ParseHexString(
hexColor: "#66ccff",
alphaPosition: AlphaComponentPosition.Leading).Value;
// 使用 Color.FromRgb()
var color2 = Color.FromRgb(255, 0, 0);
// 创建 stop，并且添加到渐变色上。
var stop0 = new GradientStop(color: color0, offset: 0);
var stop1 = new GradientStop(color: color1, offset: 0.5);
var stop2 = new GradientStop(color: color2, offset: 1);
endGradientBrush.GradientStops.Add(item: stop0);
endGradientBrush.GradientStops.Add(item: stop1);
endGradientBrush.GradientStops.Add(item: stop2);
}
var anim = new Animation() { Duration = TimeSpan.FromSeconds(3), FillMode = FillMode.Forward };
var keyframe0 = new KeyFrame() { Cue = new Cue(0) };
keyframe0.Setters.Add(new Setter(Rectangle.FillProperty, startSolidBrush));
var keyframe1 = new KeyFrame() { Cue = new Cue(1) };
keyframe1.Setters.Add(new Setter(Rectangle.FillProperty, endGradientBrush));
anim.Children.AddRange([keyframe0, keyframe1]);
anim.RunAsync(rectangle);
}
2. 访问渐变色对象实例然后应用动画
你可能会有一些比较复杂的场景，生成下一关键帧的渐变颜色比较困难，这个时候你可以使用这一节的内容。
通过直接更改渐变色对象来实现动画的控制。
最后变化后的结果是这个样子：
你可以使用如下代码来实现，你看出来它和上面的区别了吗，没错，就是访问的属性和填入的值类型发生了截然不同的改变。
private async void Button_Click(object? sender, Avalonia.Interactivity.RoutedEventArgs e)
{
var rectangle = PART_Rectangle;
if (rectangle is null) return;
var linearGradientBrush = rectangle.Fill as LinearGradientBrush;
if (linearGradientBrush is null) return;
var anim = new Animation() { Duration = TimeSpan.FromSeconds(3), FillMode = FillMode.Forward };
var keyframe0 = new KeyFrame() { Cue = new Cue(0) };
keyframe0.Setters.Add(new Setter(LinearGradientBrush.StartPointProperty, new RelativePoint(0, 0, RelativeUnit.Relative)));
var keyframe1 = new KeyFrame() { Cue = new Cue(1) };
keyframe1.Setters.Add(new Setter(LinearGradientBrush.StartPointProperty, new RelativePoint(1, 0, RelativeUnit.Relative)));
anim.Children.AddRange([keyframe0, keyframe1]);
anim.RunAsync(linearGradientBrush);
}
六、所以我们能做什么了吗？
关于渐变色动画的操作，你其实可以有以下两种方式编辑了:
- 使用颜色动画强制转换；
- 使用渐变色内部动画，对 StartPoint 和 EndPoint 进行动画编辑。
欢迎参看这个示例看看 Avalonia 的渐变色能做出什么效果：https://gitee.com/fanbal/avalonia-magic-card
