HDMI 硬件接口定义

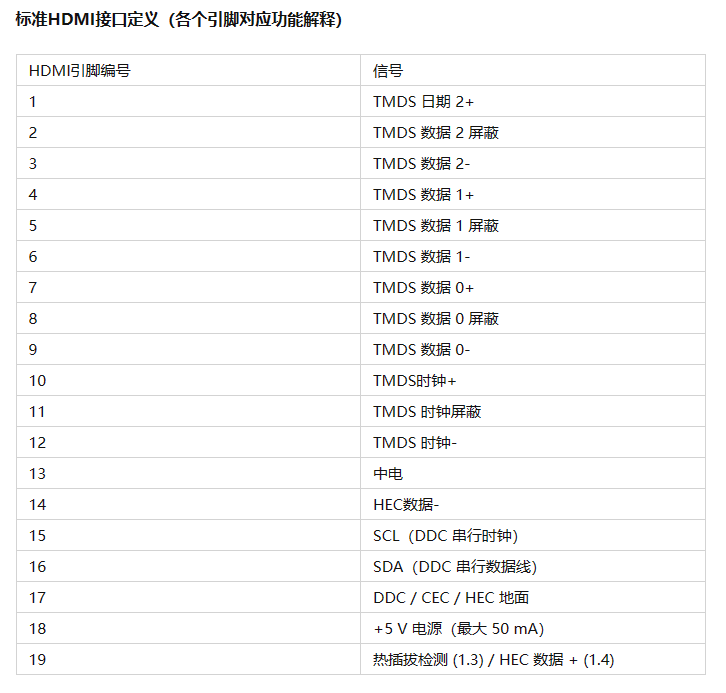

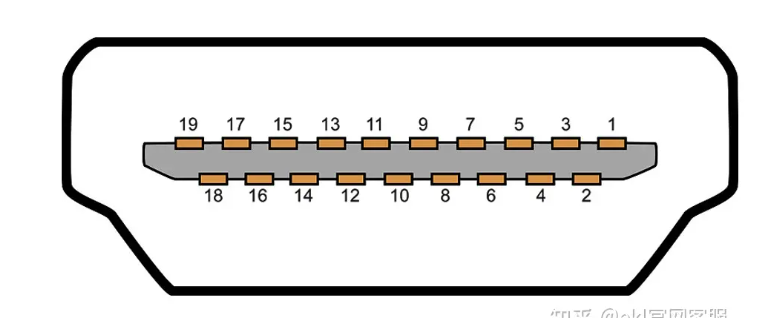

1-9	都是TMDS数据传输实际上用到的引脚，分为0,1,2三组
10-12	为TMDS时钟信号，如当前Video Timing为480p@60Hz（Htotal：800，Vtotal:525），则TMDS clock = 800x525x60 = 25.2MHz。TMDS clock就像是对像素的打包，一个clock分别在三个Channel传输一个像素的R、G、B（8bit）信号。
13	为CEC（consumer electronic control）类似一种扩展的HDMI功能，供厂家自己定制HDMI消息，（比如说你有一台sony的DVD与TV，两者用HDMI线接上，如果你用TV的遥控器可以控制DVD，另DVD执行某种功能，那么该功能的命令信号就是通过TV与DVD间的CEC引脚传输的）
14	为保留引脚，未使用（或者也可以为CEC提供多一个引脚）
15-16	为I2C引脚，用于DDC（Display Data Channel，主要用于EDID与HDCP的传输）传输。在HDMI的流程中，DDC通信几乎是最先做的（前有Hotplug），因为HDMI的主从两个设备需要通过DDC来获得他们对方设备的EDID，从而得到各种信息，并且通过比较timming以确定以后送出来的timming为最合适的
17	为接地引脚
18	为5v的AC引脚
19	为Hotplug（热拔插）引脚（用于监测HDMI设备有没有存在，如果存在（Hotplug为high）那么可以通过DDC去读EDID），HDMI有规定在HDMI 5vAC断电时source device可以读reciever device的EDID，也就是需要Hotplug为High。其中有两种Hotplug相关的情况会导致HDMI被识别为DVI： Hotplug为High，不过EDID并没有准备好，那么信号源设备会由于无法读到EDID而认为接收设备为DVI，这样会导致HDMI有图像无声的问题。 Hotplug为Low，也会导致信号源无法读到EDID而认为接收设备为DVI，从而导致HDMI有图无声 在TV这种有多个HDMI通道的情况下，有时会在多个HDMI通道进行切换，切换后HDMI通道应当先初始化，即先把Hotplug拉低，通知HDMI source device之前所用的EDID已经改变，需要重新读取，那么source device在Hotplug被拉高的时候会去读取新的EDID，但是拉低这个过程至少需要100ms，否则source device有可能不会去读取新的EDID，从而输出DVI信号
