LCD DS1602

DS1602

介绍

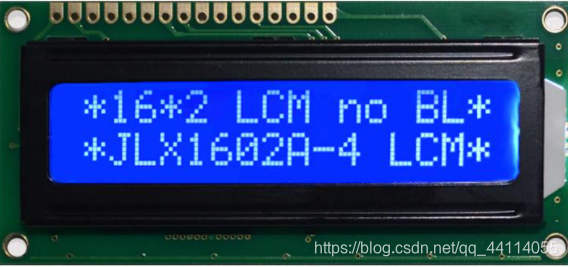

1602 液晶，从它的名字我们就可以看出它的显示容量，就是可以显示 2 行，每行 16 个字符的液晶，即其液晶板上分2行，每行排列着16个5×7的点阵，专门用于显示字母、数字以及符号。

它可与8位或4位微处理器连接；内建CGROM可提供160种工业标准字符，包括全部大小写字母、阿拉伯数字、日文假名以及32个特殊字符或符号的显示；内建CGRAM可根据用户需要，由用户自行设计定义8个字符或符号；

先了解以下几个概念：CGROM、CGRAM、DDRAM和AC

1. CGROM是只读字符发生器，

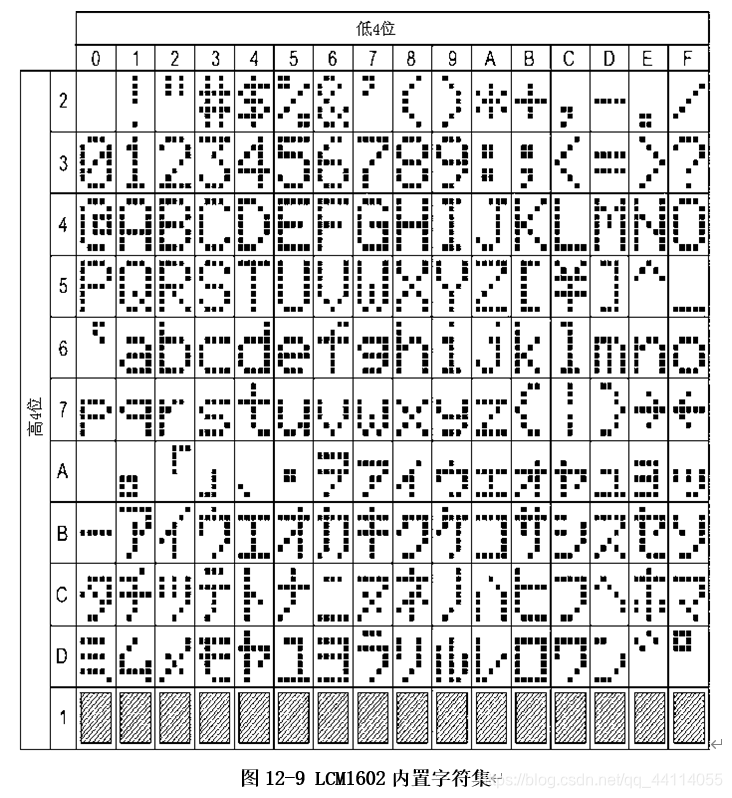

存放192个字符的点阵数据，每个字符都有一个唯一的代码，在0x20～0x7f区间代码值就是该字符的ASCII码,图12-9为LCM1602的内置字符集。

1. CGRAM是自定义字符发生器，

可用于存放用户自定义字符的点阵，只有64个字节最多能定义8个字符，这8个字符也有对应的代码，0x00对应第一个自定义字符，0x07对应最后一个自定义字符，0x08～0x0f与0x00～0x07指向相同的字符。

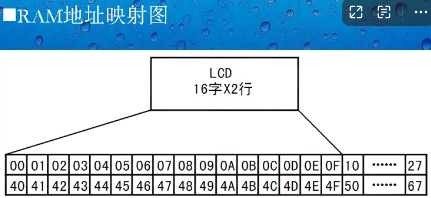

1. DDRAM是显示存储器，有80个字节，内部存放的是显示内容的代码。

1. AC是DDRAM和CGRAM共用的地址指针计数器，另外AC也作为光标和闪烁位置指针。

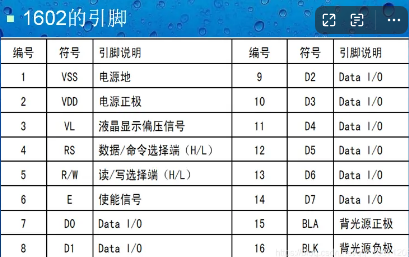

引脚定义

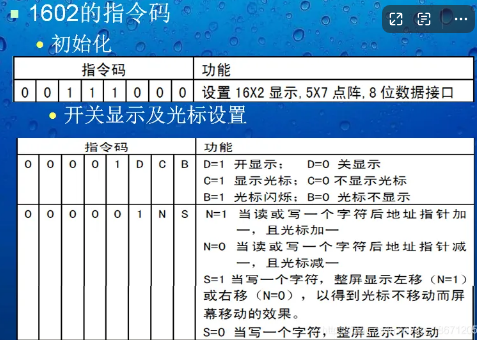

初始化指令

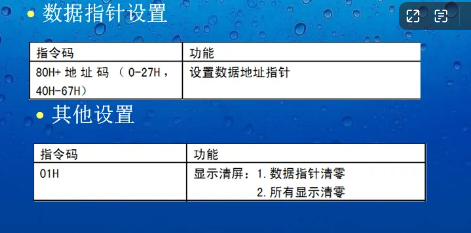

显示命令

代码

#include<reg52.h>
#include<intrins.h>

sbit RS = P1^0; //定义端口
sbit RW = P1^1;
sbit EN = P2^5;

#define RS_CLR RS=0 //选择命令
#define RS_SET RS=1 //选择数据

#define RW_CLR RW=0 //写
#define RW_SET RW=1 //读

#define EN_CLR EN=0 //使能位
#define EN_SET EN=1

#define DataPort P0

/*------------------------------------------------
uS延时函数，含有输入参数 unsigned char t，无返回值
unsigned char 是定义无符号字符变量，其值的范围是
0~255 这里使用晶振12M，精确延时请使用汇编,大致延时
长度如下 T=tx2+5 uS
------------------------------------------------*/
void DelayUs2x(unsigned char t)
{
while(--t);
}
/*------------------------------------------------
mS延时函数，含有输入参数 unsigned char t，无返回值
unsigned char 是定义无符号字符变量，其值的范围是
0~255 这里使用晶振12M，精确延时请使用汇编
------------------------------------------------*/
void DelayMs(unsigned char t)
{

while(t--)
{
//大致延时1mS
DelayUs2x(245);
DelayUs2x(245);
}
}
/*------------------------------------------------
判忙函数
------------------------------------------------*/
bit LCD_Check_Busy(void)
{
RS_CLR;
RW_SET;
EN_CLR;
_nop_(); //延时一个指令周期，一个指令周期为12MHZ
EN_SET;
return (bit)(DataPort & 0x80);//返回值强制转换成位的形式，dataport与0x80得出的结果1ture，0false
} //读LCD数据口，只要最高位bit7,为1忙，为0不忙
/*------------------------------------------------
写入命令函数
------------------------------------------------*/
void LCD_Write_Com(unsigned char com)
{
while(LCD_Check_Busy()); //忙则等待,忙返回1，那么while（1）一直循环下去
RS_CLR;
RW_CLR;
EN_SET;
DataPort= com;
_nop_();
EN_CLR;
}
/*------------------------------------------------
写入数据函数
------------------------------------------------*/
void LCD_Write_Data(unsigned char Data)
{
while(LCD_Check_Busy()); //忙则等待 （判忙）
RS_SET;
RW_CLR;
EN_SET;
DataPort= Data;
_nop_();
EN_CLR;
}

/*------------------------------------------------
清屏函数
------------------------------------------------*/
void LCD_Clear(void)
{
LCD_Write_Com(0x01);
DelayMs(5);
}
/*------------------------------------------------
写入字符串函数
------------------------------------------------*/
void LCD_Write_String(unsigned char x,unsigned char y,unsigned char *s)
{
if (y == 0)
{
LCD_Write_Com(0x80 + x); //表示第一行
}
else
{
LCD_Write_Com(0xC0 + x); //表示第二行
}
while (*s)
{
LCD_Write_Data( *s); //通过指针形式，依次写入字符串
s ++;
}
}
/*------------------------------------------------
写入字符函数
------------------------------------------------*/
void LCD_Write_Char(unsigned char x,unsigned char y,unsigned char Data)
{
if (y == 0) //设置坐标，若y！=0则第一行写满
{
LCD_Write_Com(0x80 + x); //第一排以0x80起始，以写命令的方式写入，写之前判忙
}
else
{
LCD_Write_Com(0xC0 + x); //第二排以0xc0起始，以写命令的方式写入，写之前判忙
}
LCD_Write_Data( Data);
}
/*------------------------------------------------
初始化函数
------------------------------------------------*/
void LCD_Init(void)
{
LCD_Write_Com(0x38); /*显示模式设置*/
DelayMs(5);
LCD_Write_Com(0x38);
DelayMs(5);
LCD_Write_Com(0x38);
DelayMs(5);
LCD_Write_Com(0x38);
LCD_Write_Com(0x08); /*显示关闭*/
LCD_Write_Com(0x01); /*显示清屏*/
LCD_Write_Com(0x06); /*显示光标移动设置*/
DelayMs(5);
LCD_Write_Com(0x0C); /*显示开及光标设置*/
}

/*------------------------------------------------
主函数
------------------------------------------------*/
void main(void)
{
LCD_Init(); //对光标设置，以及屏幕清屏
LCD_Clear();//清屏
while (1)
{
LCD_Write_Char(7,0,'o');
LCD_Write_Char(8,0,'k');
LCD_Write_String(1,1,"hello world");
while(1);
}
}
