二氧化碳检测模块 JW01-CO2-V2

二氧化碳检测模块 JW01-CO2-V2.2

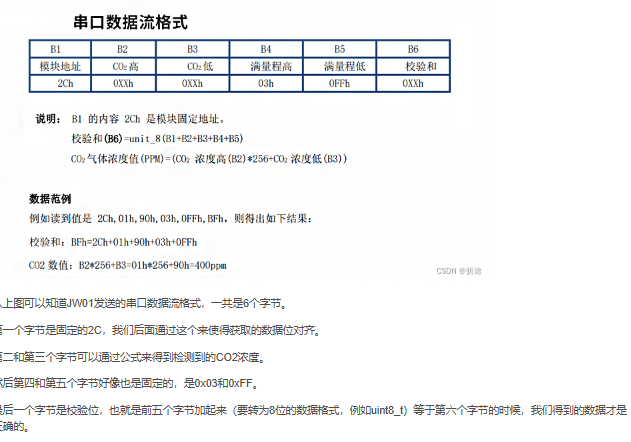

JW01的发送速率是一秒发一次。也就是说正常情况下我们数组里的数据是一秒更新一次。

#include "stm32f10x.h" // Device header
#include "Delay.h"
#include "OLED.h"

void JW01_Init(void){
RCC_APB2PeriphClockCmd(RCC_APB2Periph_USART1,ENABLE);
RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA,ENABLE);//使能外设时钟

GPIO_InitTypeDef GPIO_Init_Struct;
GPIO_Init_Struct.GPIO_Mode=GPIO_Mode_AF_PP; //TXD为复用推挽输出
GPIO_Init_Struct.GPIO_Pin=GPIO_Pin_9; //9号为TXD
GPIO_Init_Struct.GPIO_Speed=GPIO_Speed_50MHz; //这个随意
GPIO_Init(GPIOA,&GPIO_Init_Struct);

GPIO_Init_Struct.GPIO_Mode=GPIO_Mode_IN_FLOATING; //RXD为浮空输入
GPIO_Init_Struct.GPIO_Pin=GPIO_Pin_10; //10号为RXD
GPIO_Init(GPIOA,&GPIO_Init_Struct);

USART_InitTypeDef Usart_Init_Struct;

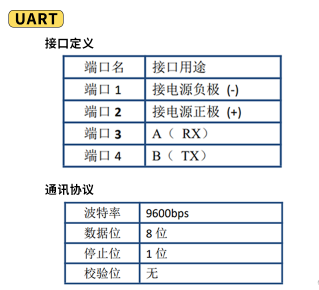

Usart_Init_Struct.USART_BaudRate=9600; //波特率
Usart_Init_Struct.USART_HardwareFlowControl=USART_HardwareFlowControl_None; //无硬件控制流
Usart_Init_Struct.USART_Mode=USART_Mode_Rx|USART_Mode_Tx; //收发模式
Usart_Init_Struct.USART_Parity=USART_Parity_No; //无校验
Usart_Init_Struct.USART_StopBits=USART_StopBits_1; //停止位1位
Usart_Init_Struct.USART_WordLength=USART_WordLength_8b; //数据位8位
USART_Init(USART1,&Usart_Init_Struct);

USART_ITConfig(USART1,USART_IT_RXNE,ENABLE); //开启接收中断

NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2); //NVIC中断配置
NVIC_InitTypeDef nitd;
nitd.NVIC_IRQChannel=USART1_IRQn;
nitd.NVIC_IRQChannelCmd=ENABLE;
nitd.NVIC_IRQChannelPreemptionPriority=2;
nitd.NVIC_IRQChannelSubPriority=2;
NVIC_Init(&nitd);

USART_Cmd(USART1,ENABLE);
}

uint8_t CO2_Data[6]; //存放接收到的数据包

void USART1_IRQHandler(void){
static uint8_t index=0;
if(USART_GetITStatus(USART1, USART_IT_RXNE) != RESET){
CO2_Data[index]=USART_ReceiveData(USART1);
if(index==0&&CO2_Data[index]!=0x2C){ //固定数据包的开头
return;
}else{
if(++index>=6) index=0;
}
USART_ClearITPendingBit(USART1,USART_FLAG_RXNE); //清除数据接收标志位
}
}

int main(void){
OLED_Init();
JW01_Init();
OLED_ShowString(1,1,"Hello World");
OLED_ShowString(2,1,"CO2 is ");
while(1){
if(CO2_Data[5]==(uint8_t)(CO2_Data[0]+CO2_Data[1]+CO2_Data[2]+CO2_Data[3]+CO2_Data[4])){
OLED_ShowNum(2,8,CO2_Data[1]*256+CO2_Data[2],5);
}else{
OLED_ShowString(2,8,"ERROR");
}
OLED_ShowHexNum(3,1,CO2_Data[0],2);
OLED_ShowHexNum(3,4,CO2_Data[1],2);
OLED_ShowHexNum(3,7,CO2_Data[2],2);
OLED_ShowHexNum(4,1,CO2_Data[3],2);
OLED_ShowHexNum(4,4,CO2_Data[4],2);
OLED_ShowHexNum(4,7,CO2_Data[5],2);
}
}
